Relè di protezione da sovratensione 220V 63A: monitoraggio in tempo reale e distacco automatico per la massima sicurezza
Gli sbalzi di tensione sono imprevedibili. Un picco improvviso a 260V dura solo pochi secondi, ma è sufficiente per danneggiare inverter, frigoriferi o schede elettroniche. Questo relè di protezione monofase 220V 63A scollega il circuito in una frazione di secondo e ripristina l’alimentazione solo quando la rete torna entro i parametri di sicurezza.
Nota: Il dispositivo è destinato all’installazione all’interno di quadri elettrici di distribuzione da parte di personale qualificato. Verificare la compatibilità con l’impianto esistente prima dell’installazione.
Perché scegliere questo modello? (Vantaggi principali):
- Soglie regolabili per tre tipi di guasto: sovratensione (130–300V), sottotensione (80–210V) e sovracorrente (0.1–63A), configurabili in modo indipendente per ogni esigenza.
- Corrente massima 63A: ideale per gestire carichi elevati come boiler elettrici, condizionatori, forni e lavatrici senza limitazioni.
- Tempo di riarmo regolabile da 1 a 999 secondi: decidi tu quando riattivare l’alimentazione, garantendo il tempo necessario alla stabilizzazione della rete.

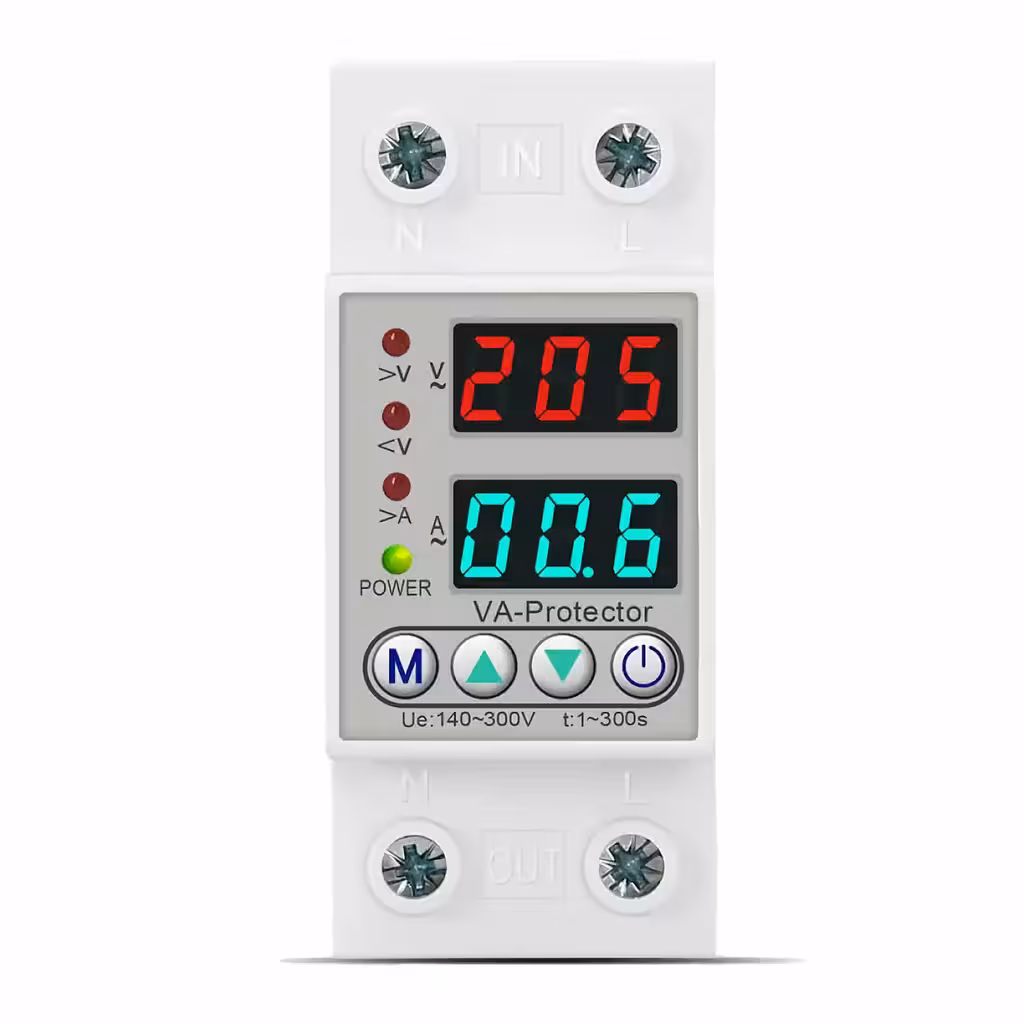

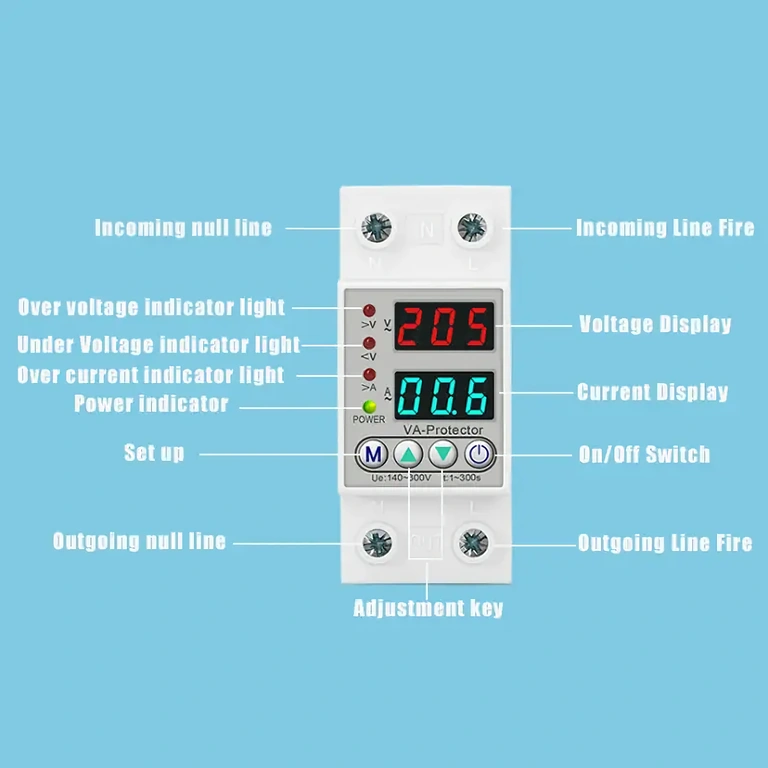

- Display LED per monitoraggio in tempo reale: visualizza tensione, corrente e frequenza istantanee. La luminosità si riduce automaticamente in standby.
- Blocco impostazioni tramite password: impedisce modifiche accidentali o non autorizzate, ideale in contesti multi-utente.
- Morsetti robusti per cavi di sezione ampia: 4 terminali dimensionati per connessioni sicure in ingresso e uscita, evitando allentamenti nel tempo.
Dettagli e Prestazioni
L’algoritmo di rilevamento sovracorrente lavora in parallelo con il monitoraggio della tensione: se il consumo supera la soglia impostata, il relè scollega il circuito indipendentemente dalla tensione. Questo garantisce una protezione completa, non solo contro i picchi di tensione. Il tempo di risposta ultra-rapido riduce al minimo l’esposizione delle apparecchiature a condizioni anomale. Una volta ripristinata la normalità, la modalità di riarmo può essere impostata su manuale o automatica, offrendoti il controllo totale sulla riattivazione dell’impianto.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione nominale | 220V monofase |
| Corrente massima | 63A |
| Intervallo protezione sovratensione | 130 – 300V (regolabile) |
| Intervallo protezione sottotensione | 80 – 210V (regolabile) |
| Soglia protezione sovracorrente | 0.1A – 63.0A (regolabile) |
| Tempo di riarmo | 1 – 999 secondi (regolabile) |
| Modalità di riarmo | Manuale o Automatico |
| Display | LED digitale (tensione, corrente, frequenza) |
| Funzione standby | Riduzione automatica luminosità |
| Sicurezza | Blocco impostazioni con password |

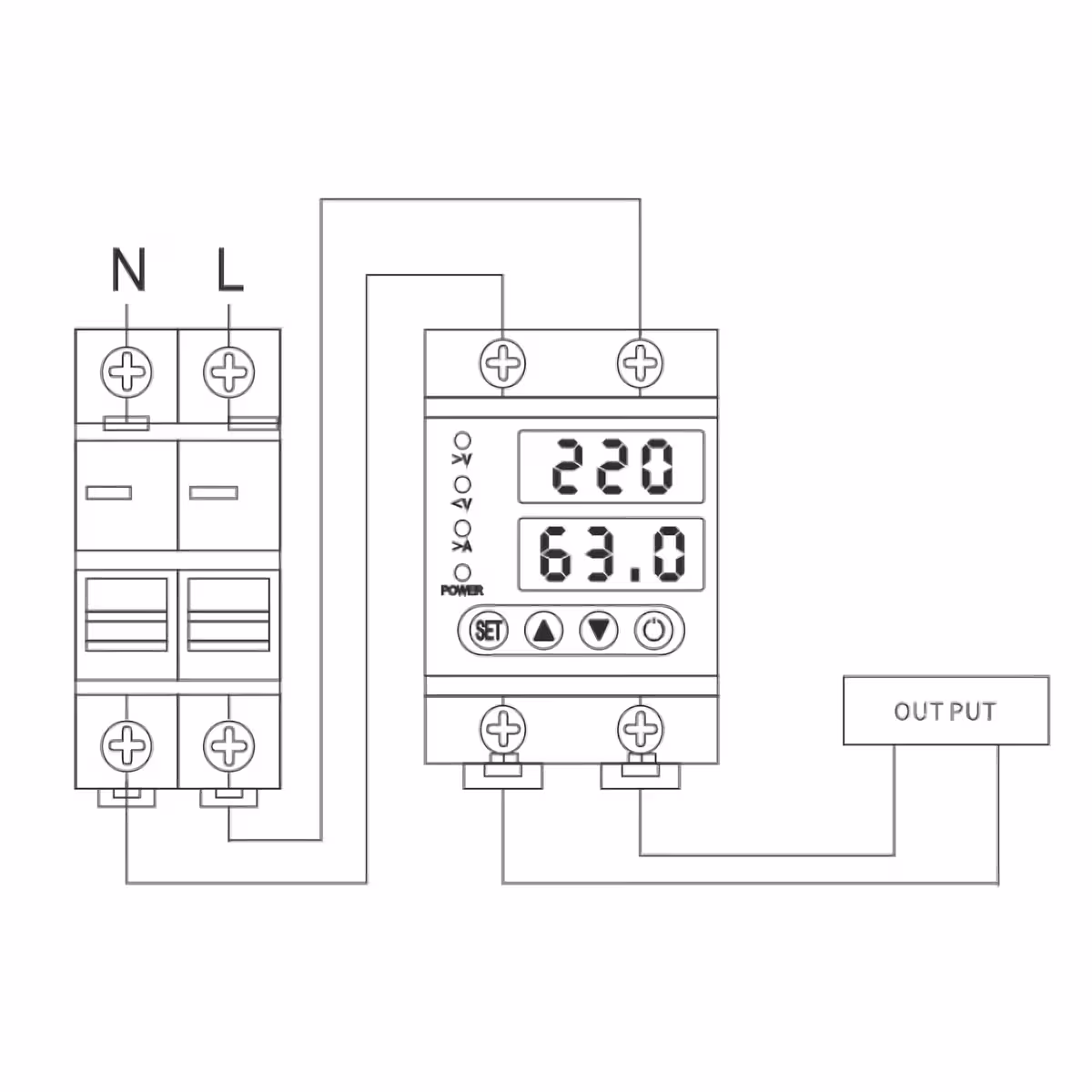

| Connessioni | 4 morsetti (fase + neutro ingresso/uscita) |
| Tipo di rete | Monofase |
Istruzioni di Programmazione e Utilizzo
- Accesso al menu: Premere il tasto di impostazione per accedere al menu principale.
- Impostazione sovratensione: Selezionare il parametro corrispondente e inserire il valore desiderato tra 130 e 300V.
- Impostazione sottotensione: Configurare la soglia di protezione tra 80 e 210V in base alle specifiche dell’impianto.
- Configurazione sovracorrente: Impostare la soglia di intervento tra 0.1A e 63.0A in base al carico massimo del circuito.
- Modalità di riarmo: Scegliere tra riarmo automatico o manuale e impostare il tempo di attesa da 1 a 999 secondi.
- Blocco password: Inserire e confermare la password per proteggere le configurazioni da modifiche non autorizzate.
- Verifica: Monitorare il display LED per controllare i valori in tempo reale e confermare il corretto funzionamento.
Contenuto della confezione
- 1x Relè di monitoraggio e protezione da sovratensione monofase 220V 63A con display digitale
Domande Frequenti
È compatibile con i quadri elettrici domestici su guida DIN?

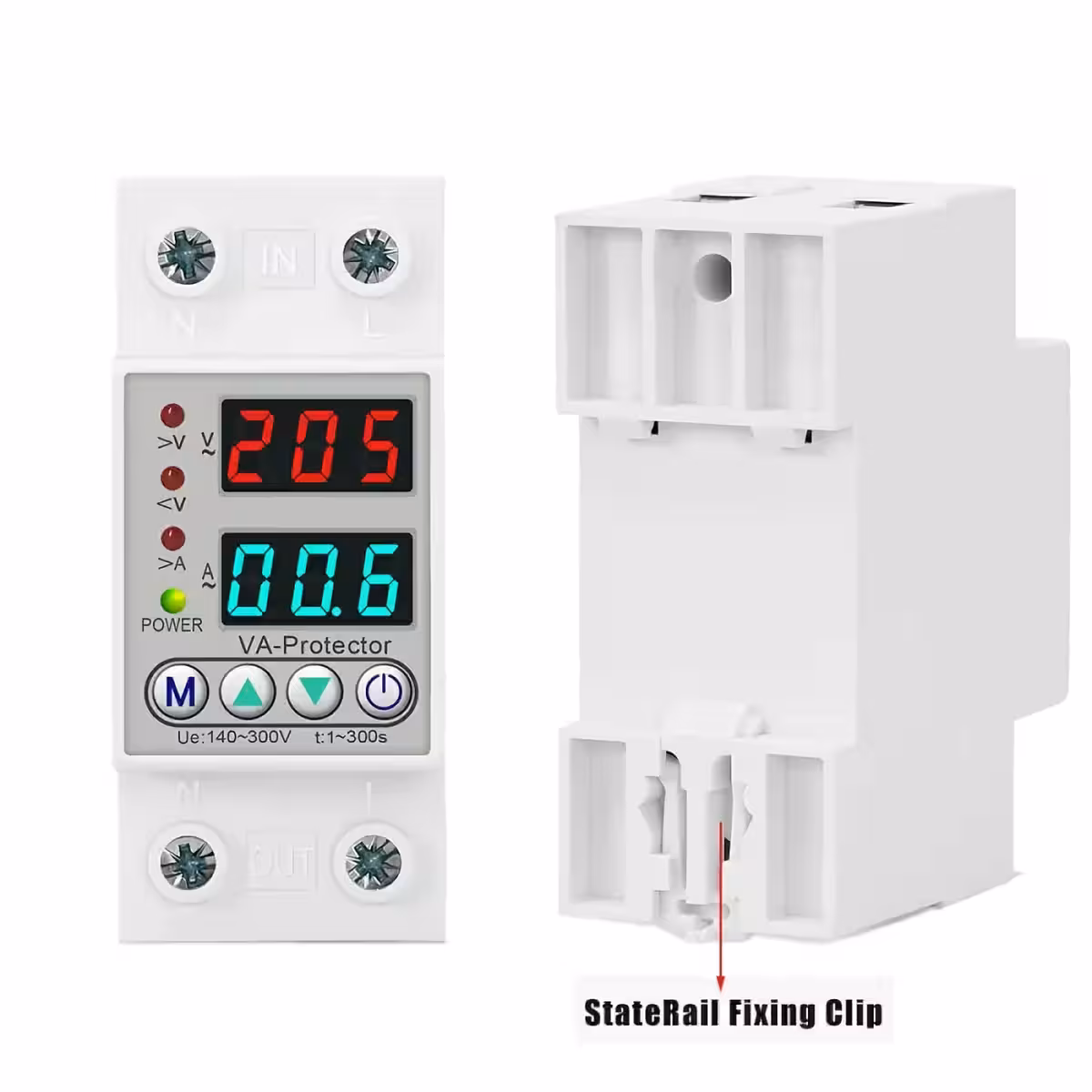

Sì, il relè è progettato per il montaggio standard su guida DIN, rendendolo perfetto per quadri elettrici di abitazioni, uffici e locali commerciali.
Cosa succede quando la tensione torna normale dopo un guasto?
Dipende dalla modalità impostata. In modalità automatica, il relè si riarma dopo il tempo configurato (1–999 secondi). In modalità manuale, è necessario un intervento diretto, utile se si desidera prima verificare lo stato dell’impianto.
Può proteggere un boiler o un condizionatore?
Certamente. Con una capacità di 63A, gestisce senza problemi boiler, condizionatori, lavatrici e forni elettrici, singolarmente o in combinazione, in base al carico totale del circuito.
Sostituisce gli interruttori magnetotermici?
No. Il relè di protezione da sovratensione è un dispositivo complementare che lavora insieme agli interruttori magnetotermici e differenziali esistenti, non li sostituisce.
