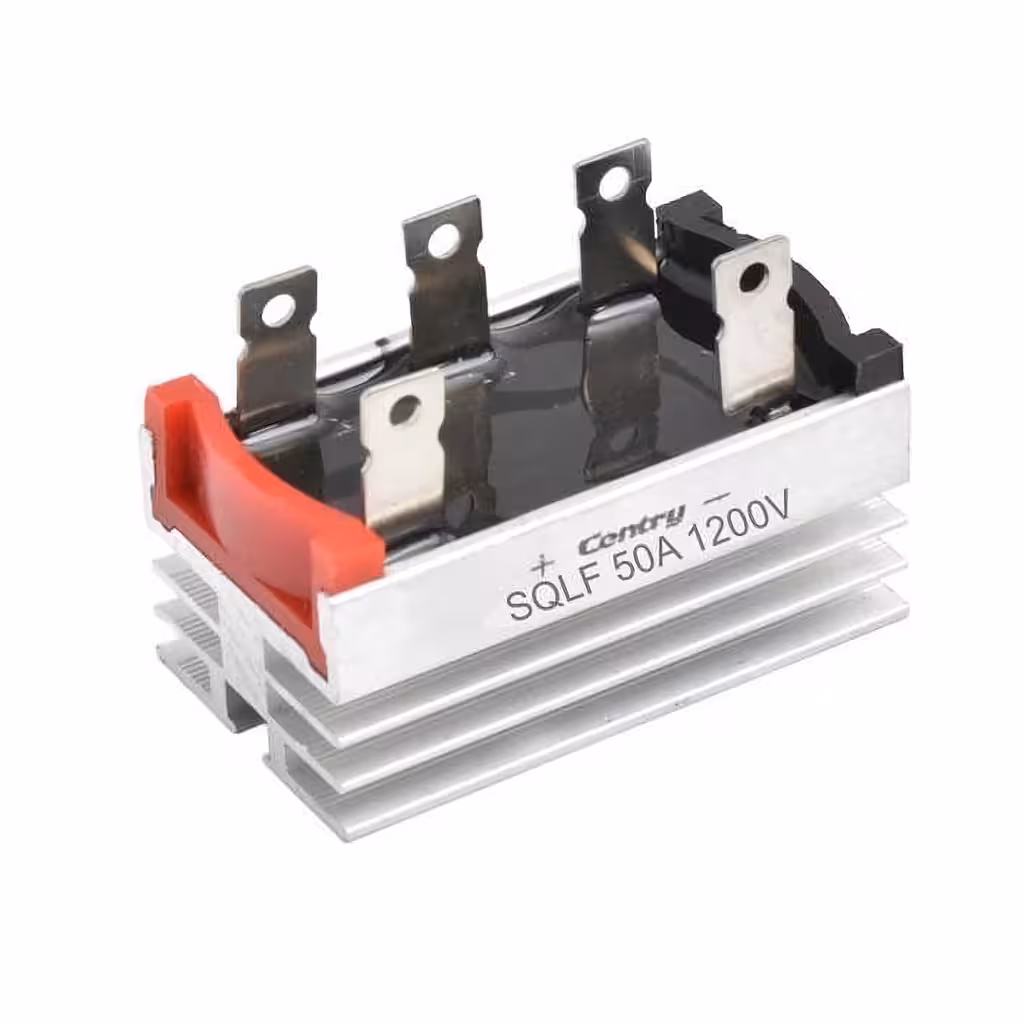

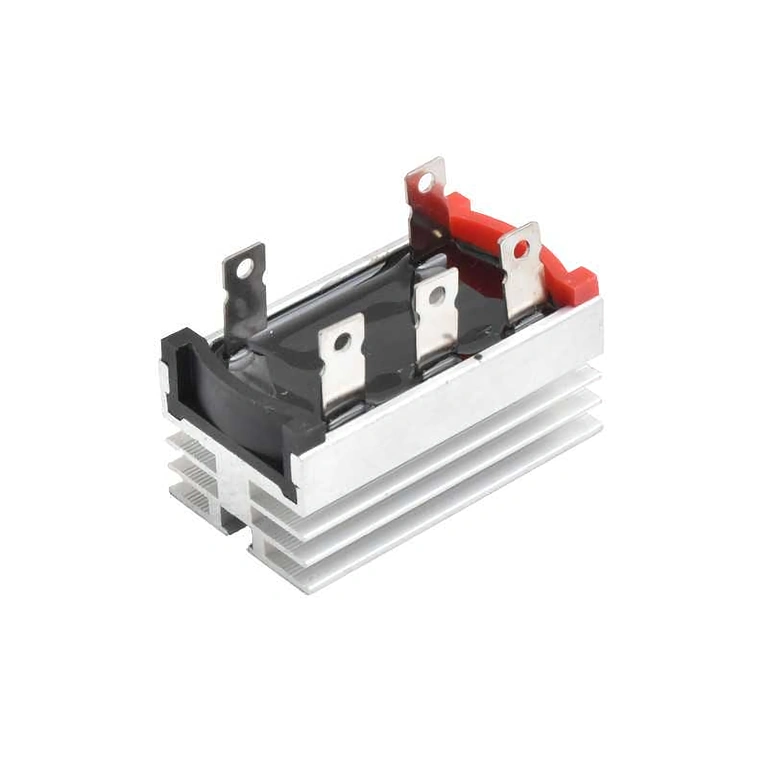

Ponte raddrizzatore trifase 50A 1200V – Tensione DC stabile, ripple ridotto, ideale per applicazioni industriali
Quando alimenti un inverter, un VFD o un sistema di ricarica batterie, l’ultima cosa di cui hai bisogno è una tensione DC instabile con un ripple elevato. Questo ponte raddrizzatore trifase da 50A / 1200V è la soluzione ideale: garantisce una raddrizzazione completa delle tre fasi AC, offrendo un’uscita DC pulita e affidabile. Compatto, robusto e pronto per l’integrazione.
Nota: Per un funzionamento continuo vicino al limite di 50A, si consiglia il montaggio su un dissipatore di calore esterno o l’adozione di un sistema di ventilazione forzata.
Perché scegliere questo modello? (Vantaggi principali):
- 50A / 1200V — Ampio margine di sicurezza: ideale per applicazioni industriali a media potenza senza operare al limite del componente, garantendo una maggiore durata operativa.

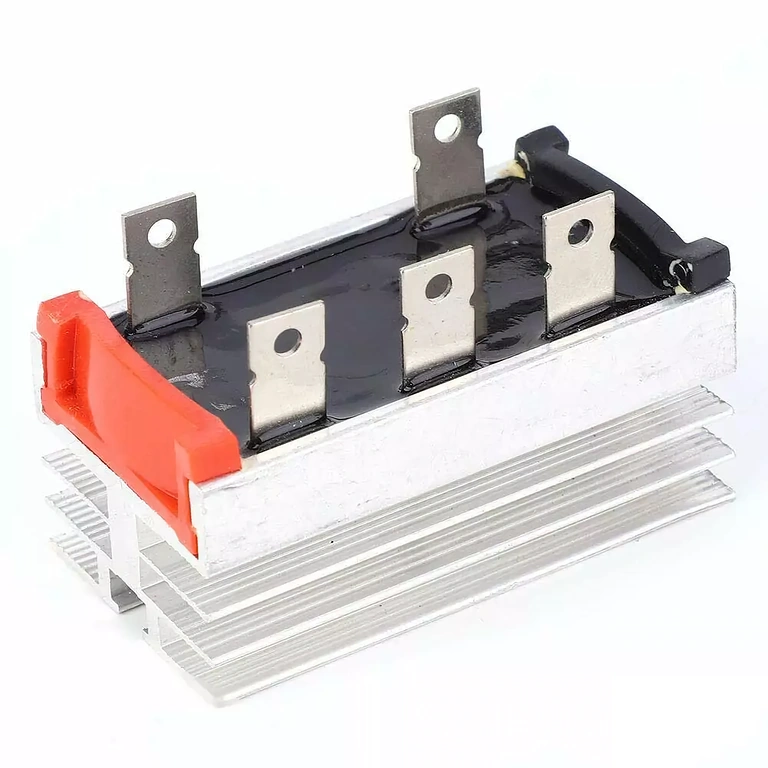

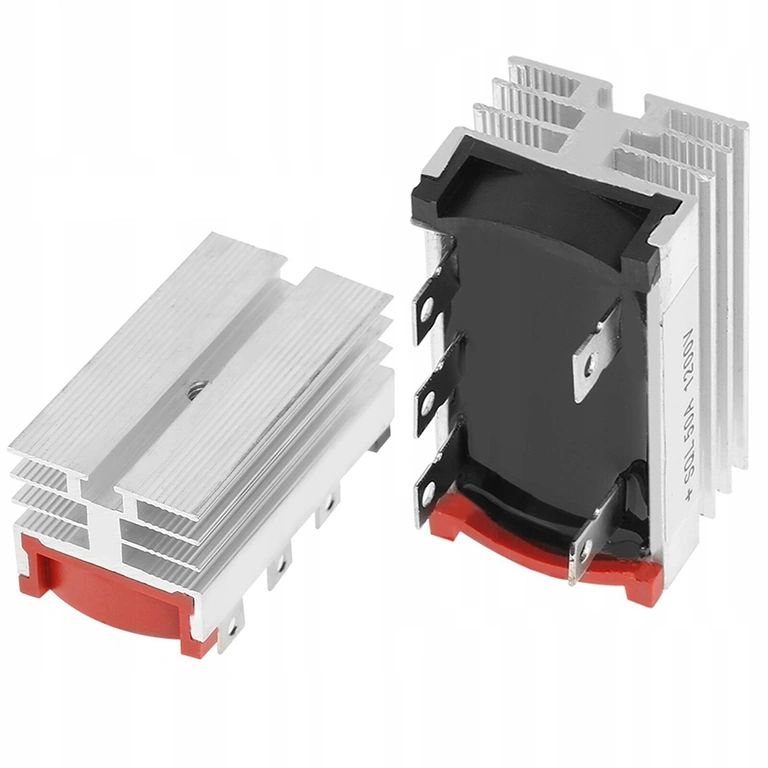

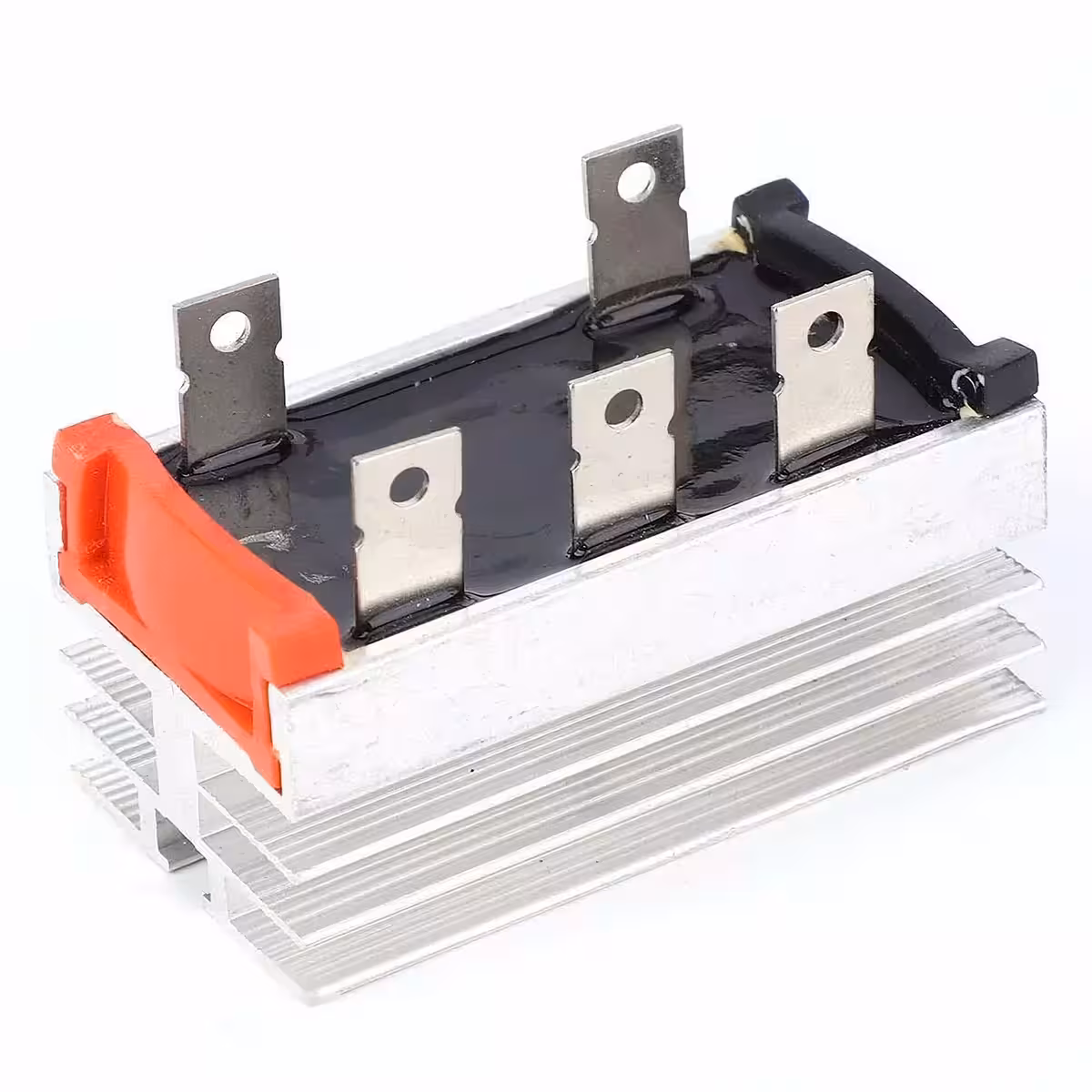

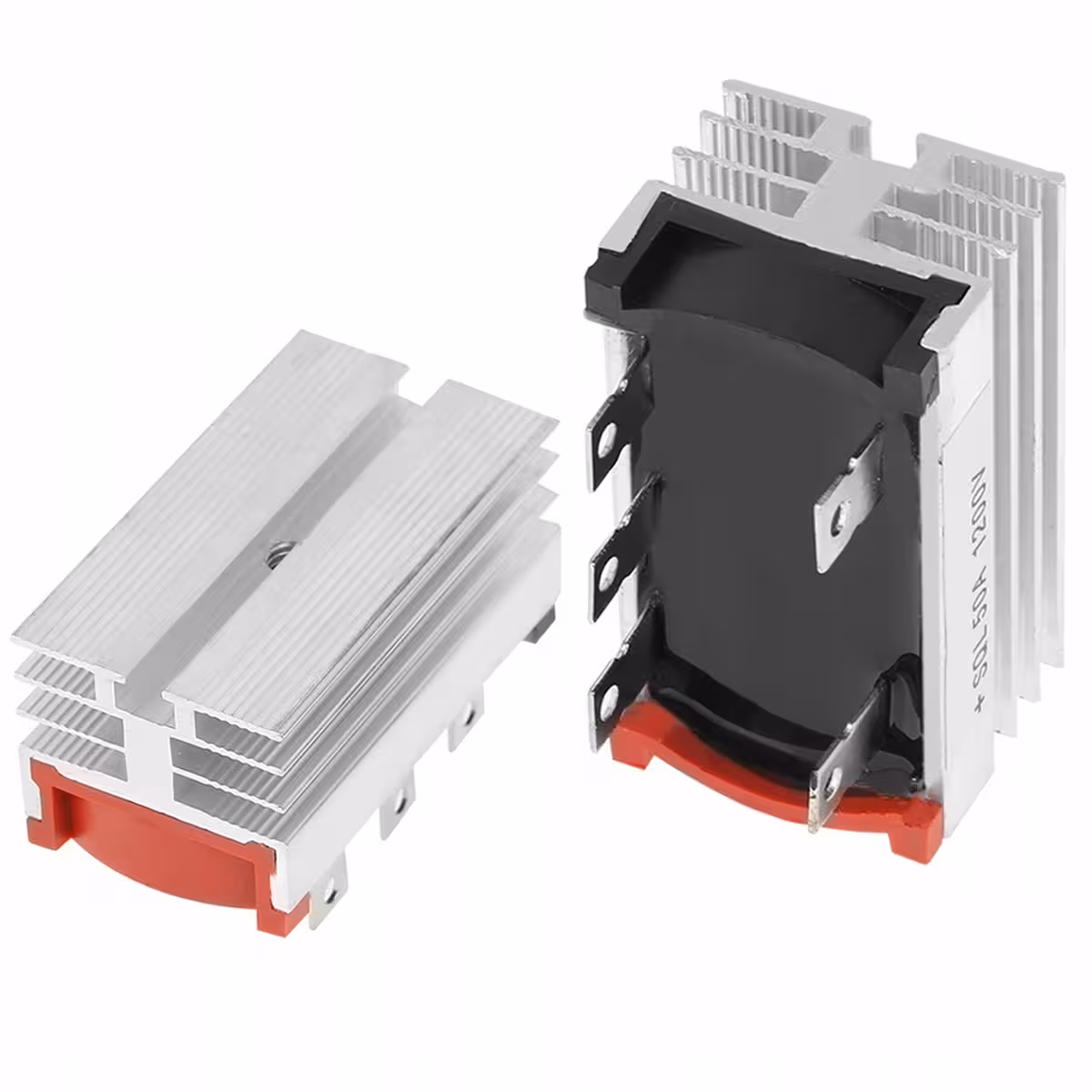

- Corpo in alluminio a doppia funzione: offre protezione meccanica e funge da dissipatore passivo, riducendo la temperatura di giunzione dei diodi senza componenti aggiuntivi.
- Ripple significativamente inferiore rispetto ai ponti monofase: lo schema a 6 diodi raddrizza simultaneamente tutte e 3 le fasi, producendo una tensione DC molto più lineare in uscita.
- Installazione rapida: il foro di fissaggio da 6 mm consente un montaggio diretto su dissipatore o pannello di controllo, senza necessità di adattatori speciali.
- Versatilità comprovata: perfetto per inverter trifase, alimentatori industriali, VFD, saldatrici e sistemi fotovoltaici con accumulo.
Dettagli e Prestazioni
Lo schema classico a ponte con 6 diodi raddrizza completamente le tre fasi della rete AC, fornendo una tensione DC con ripple minimo, pronta per essere utilizzata come stadio di ingresso per filtri LC o capacitivi. Per una rete trifase standard da 400V (tensione di linea), la tensione DC in uscita prima del filtraggio è di circa 540V DC.

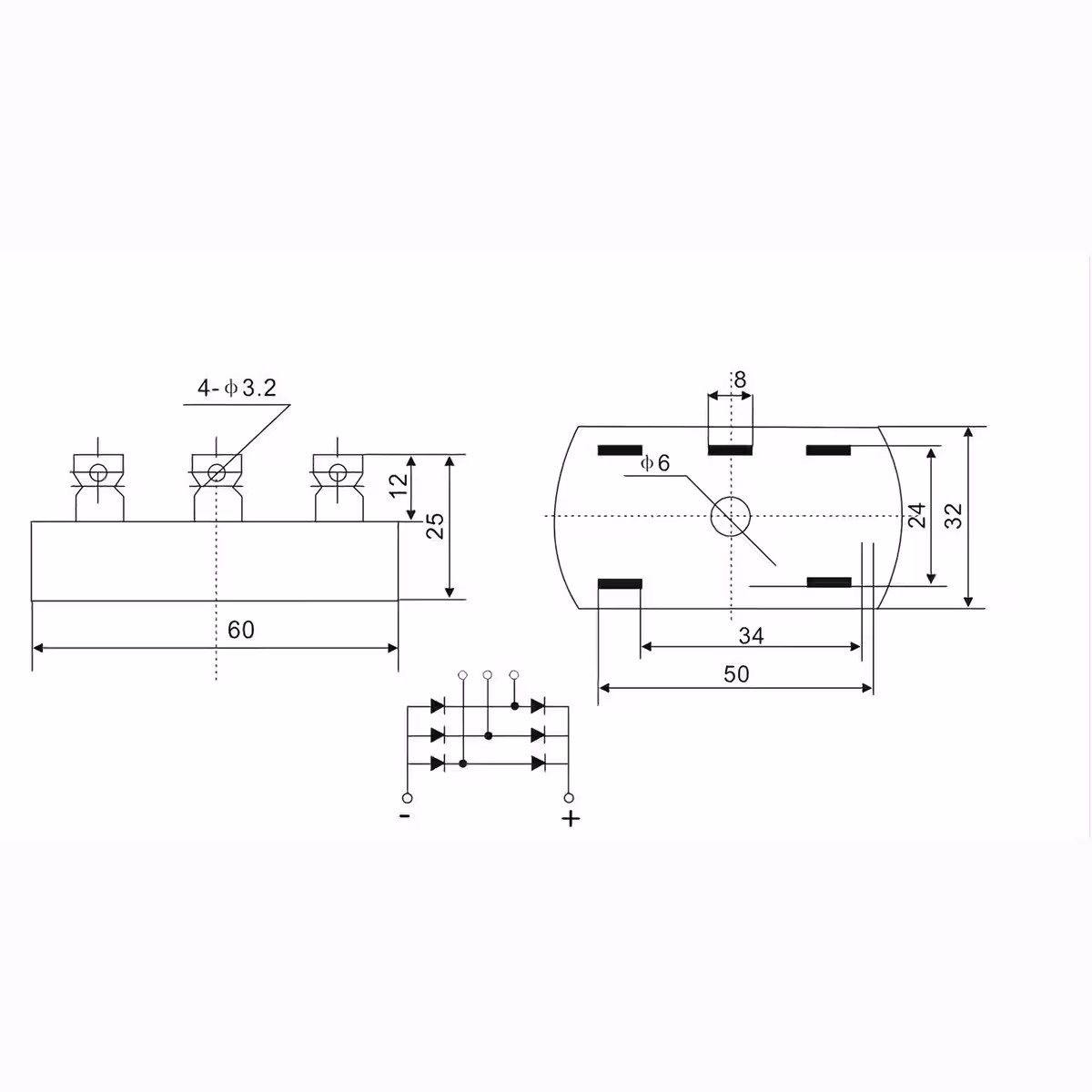

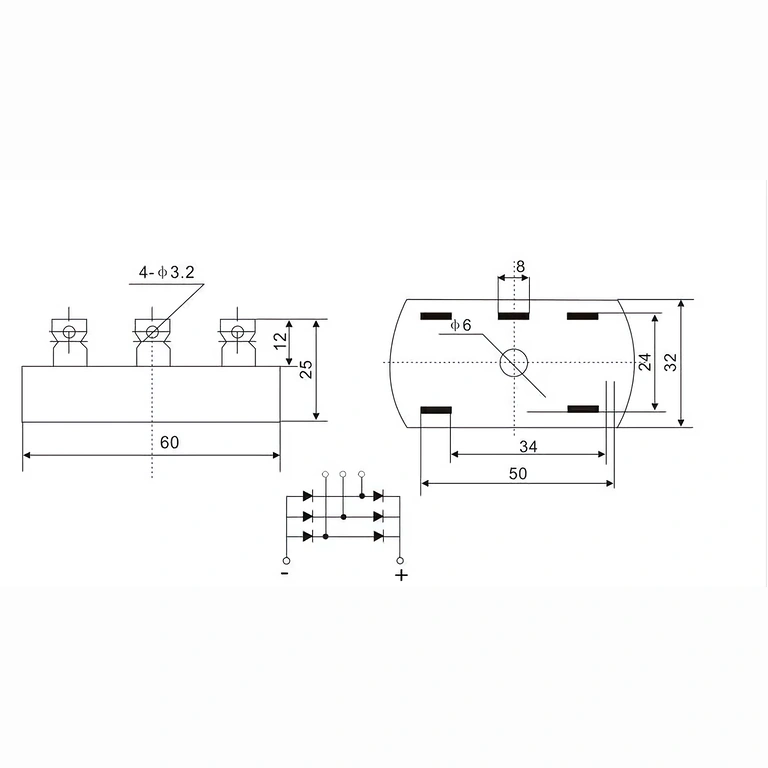

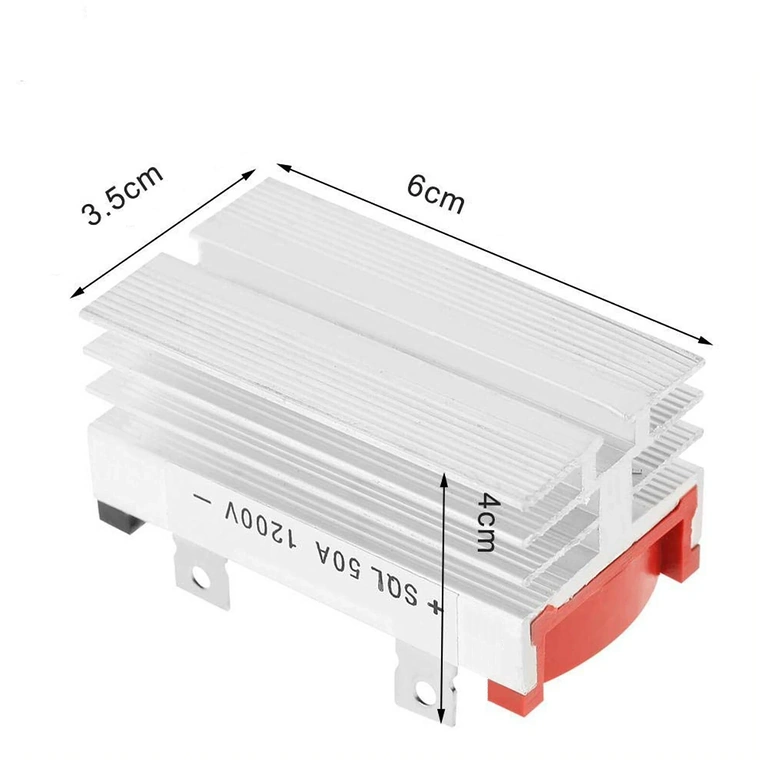

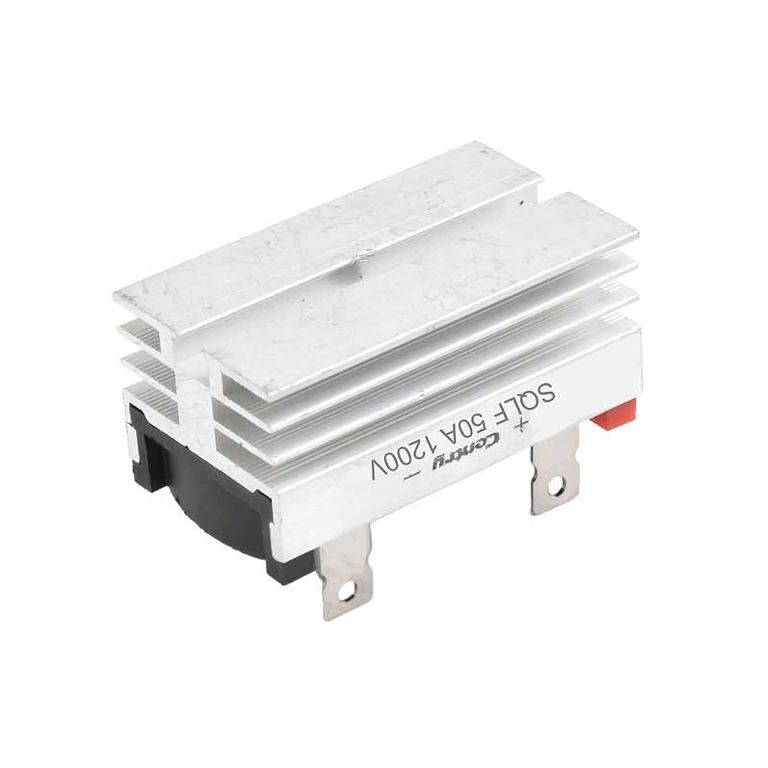

Le dimensioni compatte di 60 x 31 mm permettono un’integrazione agevole in quadri elettrici, alimentatori compatti o apparecchiature di automazione dove lo spazio è limitato. Il corpo in alluminio non funge solo da struttura, ma dissipa attivamente il calore generato durante il funzionamento continuo, prolungando la vita utile dei componenti interni.
| Parametro | Valore / Dettaglio |
|---|---|
| Corrente massima | 50A |
| Tensione massima di blocco | 1200V |
| Tipo di raddrizzamento | Trifase a ponte (6 diodi) |
| Materiale corpo | Alluminio (dissipazione termica passiva) |
| Colore | Argento |
| Dimensioni | 60 x 31 mm (circa) |
| Diametro foro di fissaggio | 6 mm (circa) |
| Tensione DC uscita (400V AC linea) | ~540V DC (prima del filtraggio) |
| Applicazioni principali | Inverter, alimentatori industriali, VFD, caricabatterie, sistemi solari |
Contenuto della confezione
- 1 x Ponte Raddrizzatore Trifase 50A 1200V – corpo in alluminio
Domande Frequenti
Qual è la differenza pratica tra un ponte monofase e uno trifase?
Il ponte trifase raddrizza simultaneamente tutte e tre le fasi AC, non solo una. Il risultato concreto è una tensione DC in uscita con un ripple decisamente inferiore, garantendo un’alimentazione più stabile per l’apparecchiatura collegata, spesso senza necessità di pesanti filtraggi aggiuntivi.
È necessario un dissipatore esterno?
Per correnti inferiori a 30-35A e un funzionamento intermittente, il corpo in alluminio è sufficiente. In caso di correnti vicine ai 50A o per un utilizzo continuo prolungato, si raccomanda l’uso di un dissipatore esterno o di una ventilazione forzata per mantenere la temperatura di giunzione entro limiti di sicurezza.
Come si collega correttamente il ponte?

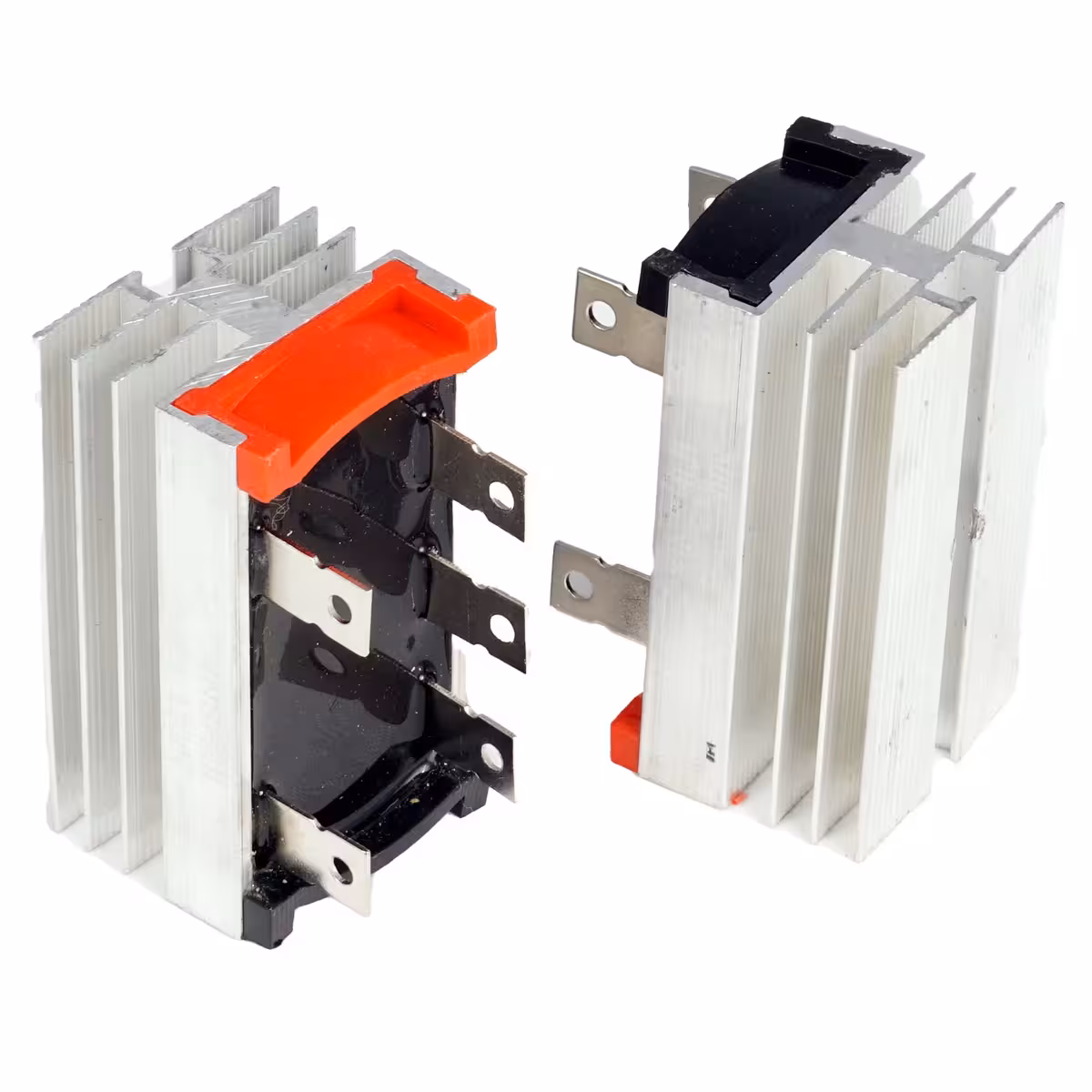

I tre terminali di ingresso (A, B, C o ~) vanno collegati alle tre fasi della sorgente AC trifase. I terminali + e − rappresentano l’uscita DC. È fondamentale rispettare la polarità in uscita: un’inversione potrebbe danneggiare l’apparecchiatura collegata.
È compatibile con sistemi fotovoltaici con inverter trifase?
Sì. È compatibile con i sistemi fotovoltaici che utilizzano inverter trifase o convertitori DC-DC che richiedono uno stadio di raddrizzamento della tensione generata da generatori AC accoppiati ai pannelli solari.
