Sensore PIR 12V–24V DC – Accendi e spegni le luci automaticamente, senza toccare alcun interruttore
Le luci rimangono accese inutilmente in garage, corridoio o ripostiglio? Questo sensore PIR 12V–24V risolve il problema senza cablaggi complessi o modifiche all’impianto elettrico. Rileva la presenza, attiva l’illuminazione e la spegne automaticamente dopo l’intervallo di tempo impostato. Semplice, affidabile ed efficiente.
Nota: Il sensore funziona esclusivamente con tensione continua (DC) tra 12V e 24V. Non è compatibile con la rete elettrica 230V AC senza l’ausilio di un convertitore esterno.
Perché scegliere questo modello? (Vantaggi principali):
- Compatibilità 12V e 24V DC — si integra direttamente nei sistemi esistenti, senza bisogno di trasformatori o adattatori aggiuntivi
- Corrente massima 6A — supporta fino a 72W a 12V o 144W a 24V, ideale per qualsiasi striscia LED o corpo illuminante compatto
- Timer regolabile 1–10 minuti — grazie al potenziometro integrato, imposti la durata in pochi secondi, senza app o telecomandi
- Raggio di rilevamento ≥ 5 metri — copre perfettamente un corridoio standard, l’ingresso di un garage o un ufficio di medie dimensioni senza angoli ciechi
- Funzionamento tra -20°C e +60°C — progettato per resistere sia al gelo che al calore di ambienti industriali o tecnici

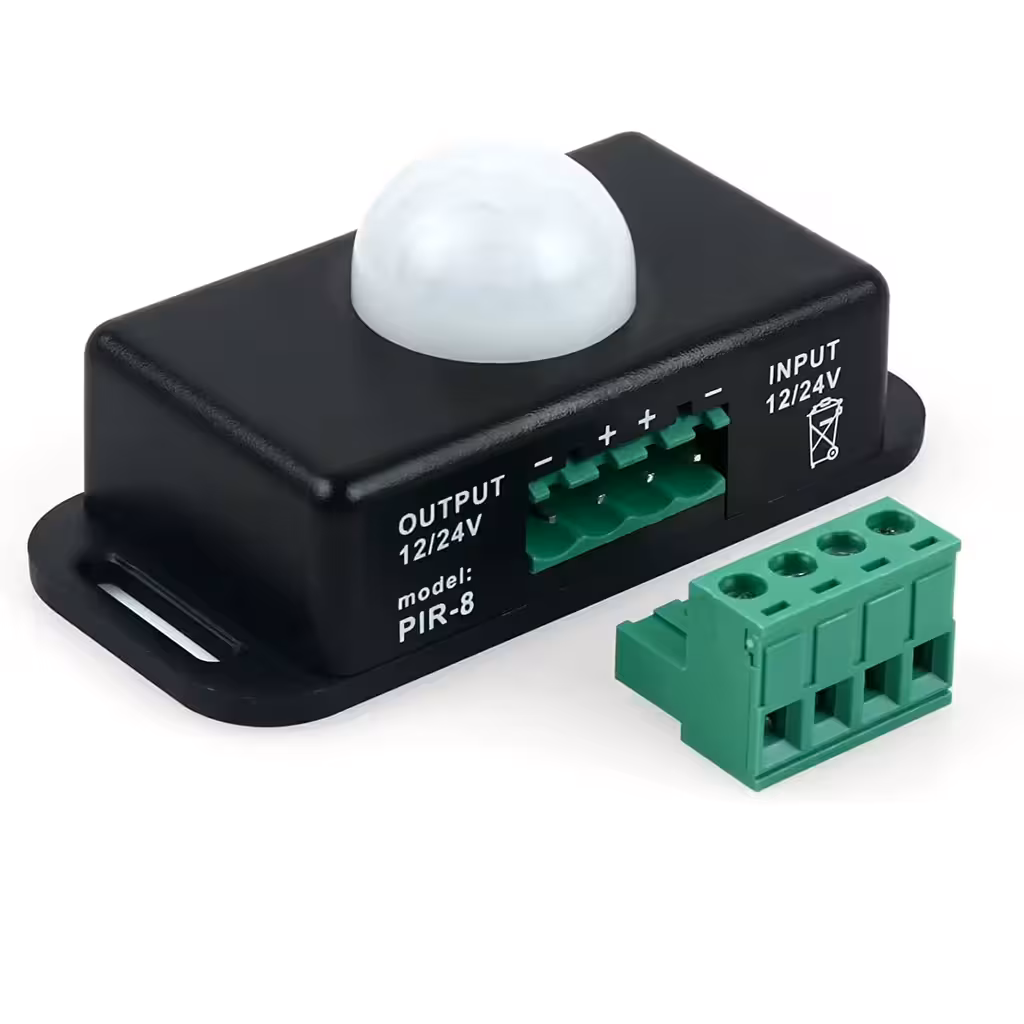

- 4 contatti, connessione diretta — 2 per l’ingresso, 2 per l’uscita; installazione immediata, senza necessità di programmazione complessa
Dettagli e Prestazioni
La tecnologia a infrarossi passivi (PIR) rileva le variazioni di calore corporeo: non emette segnali, non interferisce con altri dispositivi e consuma energia solo durante l’elaborazione. Questo garantisce una reattività precisa al movimento umano, evitando falsi allarmi dovuti a correnti d’aria o variazioni di luce.
La distanza di rilevamento di almeno 5 metri lo rende perfetto per corridoi lunghi, ingressi di garage o aree di stoccaggio. Il design compatto di 76 x 45 x 35 mm permette un’installazione discreta all’interno di scatole di derivazione o quadri elettrici di piccole dimensioni.
| Parametro | Valore / Dettaglio |
|---|---|
| Tipo di sensore | PIR – Infrarossi Passivi |
| Tensione di lavoro | 12V – 24V DC |
| Corrente massima | 6A |
| Distanza di rilevamento | ≥ 5 metri |
| Temporizzazione (delay) | 1 – 10 minuti, regolabile |
| Temperatura di esercizio | da -20°C a +60°C |
| Dimensioni | 76 x 45 x 35 mm |
| Numero contatti | 4 (2 ingresso, 2 uscita) |
| Tipo di corrente | DC (corrente continua) |
Istruzioni per l’installazione e l’uso

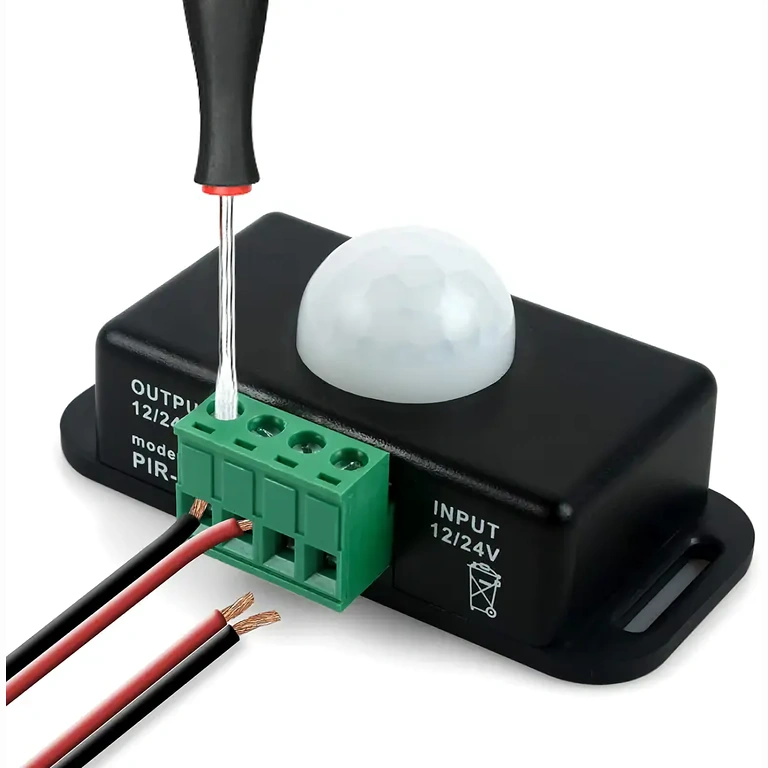

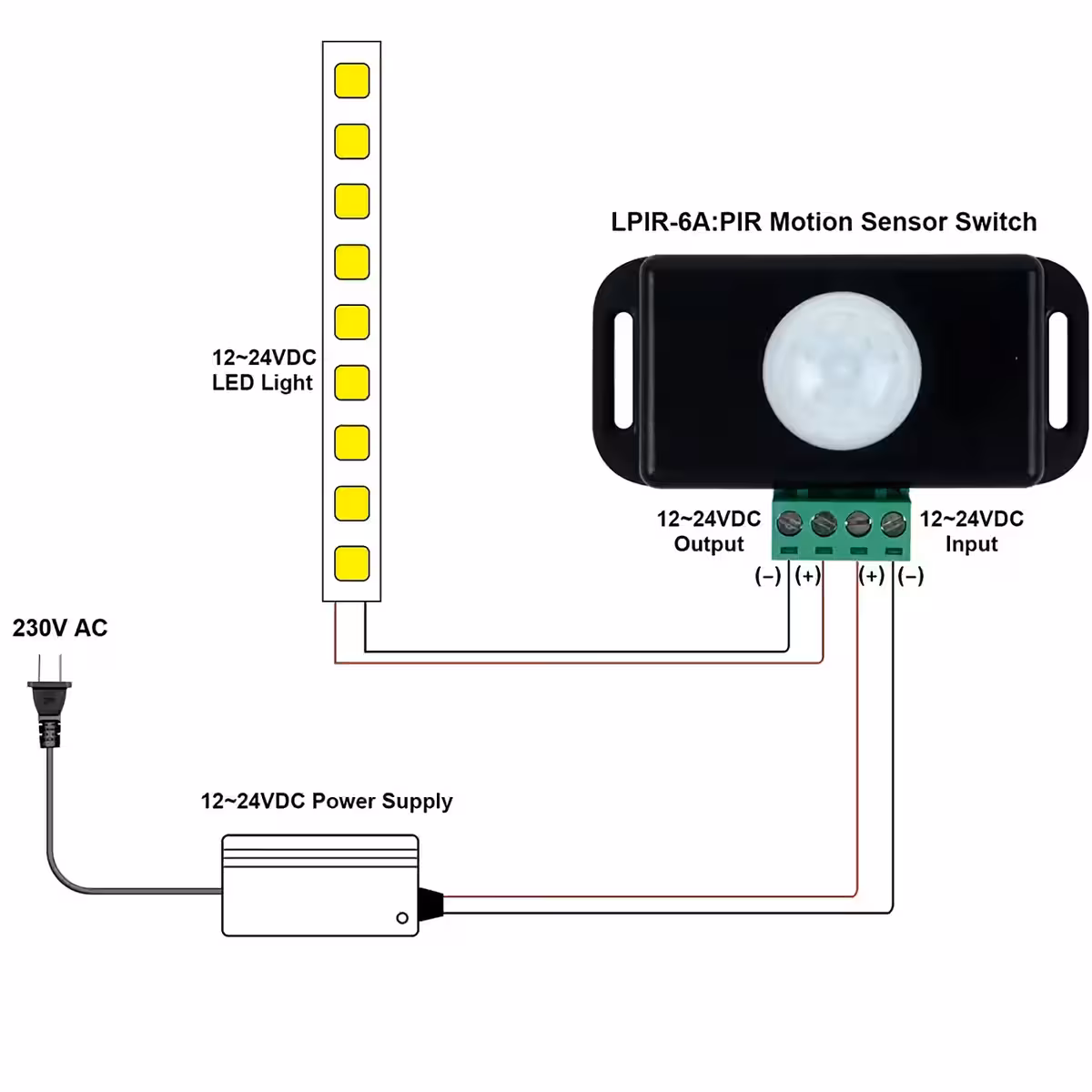

- Collega i terminali di ingresso all’alimentatore 12V o 24V DC, prestando attenzione alla polarità indicata sulla scocca.
- Collega i terminali di uscita al carico da controllare: striscia LED, faretto, o corpo illuminante a bassa tensione.

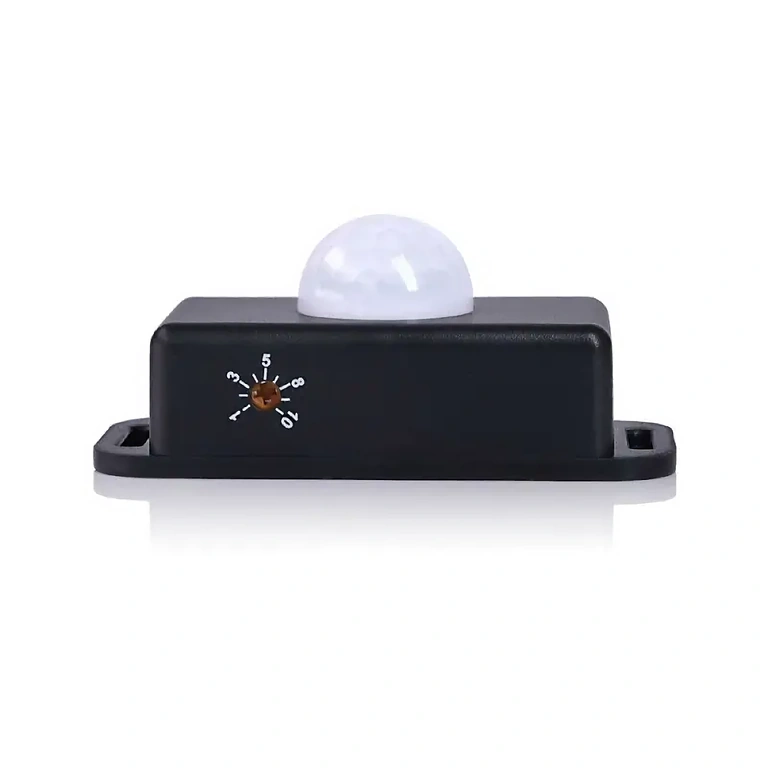

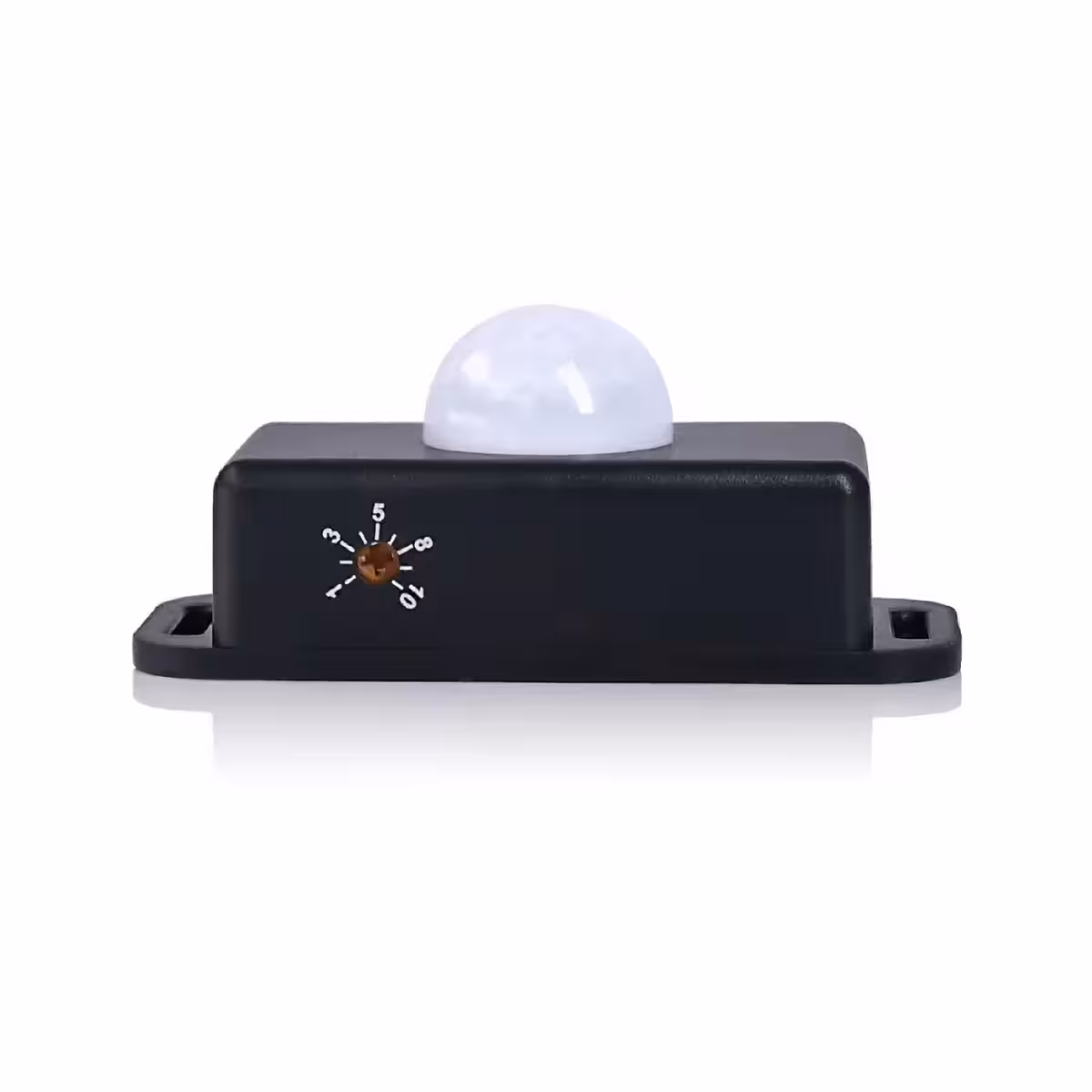

- Utilizza il potenziometro sulla scocca per regolare il tempo di accensione dopo l’ultimo rilevamento (da 1 a 10 minuti). Ruotando in senso orario si aumenta la durata.

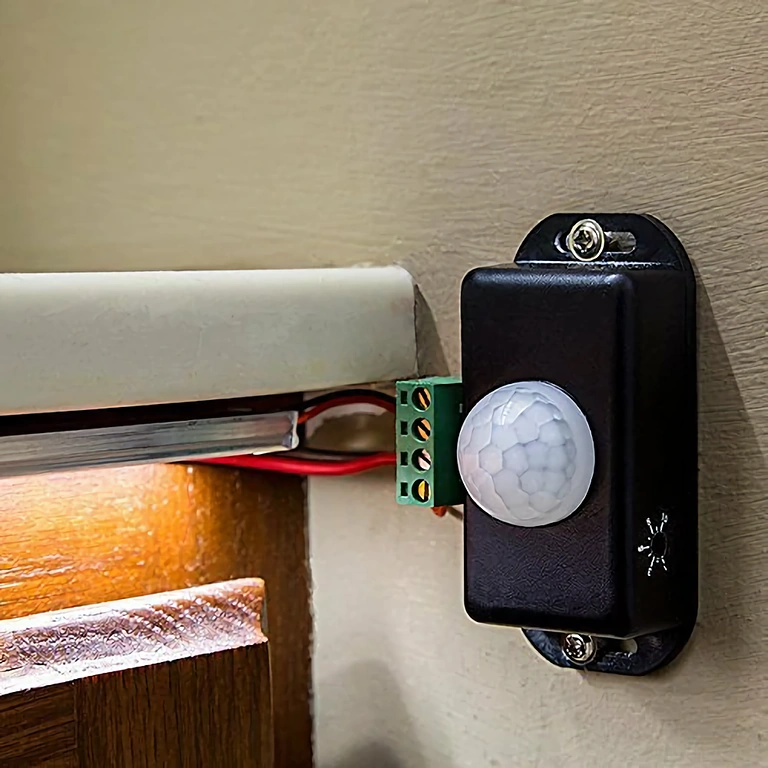

- Orienta il sensore PIR in modo che l’area di rilevamento copra efficacemente lo spazio desiderato, preferibilmente perpendicolare alla direzione di movimento.
- Verifica il funzionamento attraversando l’area monitorata: l’uscita dovrebbe attivarsi istantaneamente al primo movimento rilevato.
Contenuto della confezione

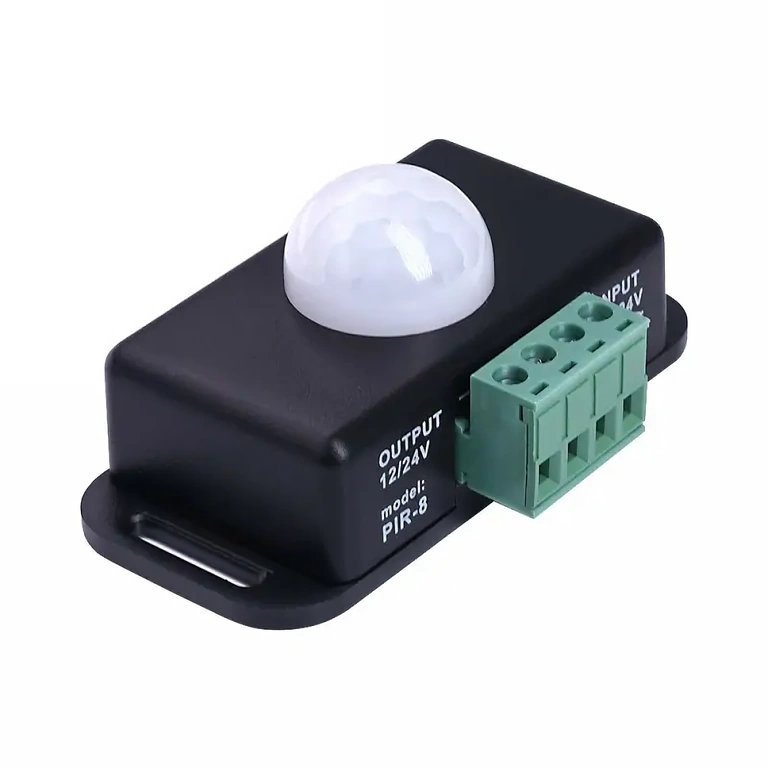

- 1x Sensore di movimento PIR-8 12V–24V DC / 6A
- 1x Schema elettrico di collegamento (riportato sulla scocca o documentazione)
Domande Frequenti
Può essere utilizzato a 230V AC?
No. Funziona esclusivamente con tensione continua tra 12V e 24V DC. Per applicazioni a 230V AC è necessario utilizzare una versione specifica o un convertitore di tensione adeguato.
Qual è il carico massimo collegabile?
La corrente massima supportata è di 6A. A 12V DC corrisponde a un massimo di 72W, mentre a 24V DC fino a 144W. Non superare questi limiti per evitare surriscaldamenti o danni al dispositivo.
Funziona anche di giorno con luce intensa?
Sì. La tecnologia PIR non dipende dalla luce visibile, ma rileva il calore corporeo indipendentemente dall’illuminazione ambientale. Non essendo presente una funzione crepuscolare (LDR), il sensore attiverà il carico anche durante il giorno.
Può essere installato all’esterno?
Il sensore resiste a temperature comprese tra -20°C e +60°C, tuttavia la scocca non possiede una certificazione IP specifica. Per l’uso in esterno, si consiglia il montaggio in luoghi riparati o all’interno di contenitori stagni protetti dall’umidità.
Come si regola il timer?
È presente un potenziometro rotativo sulla scocca. Ruotalo in senso orario per aumentare la durata (fino a 10 minuti) o in senso antiorario per ridurla (minimo 1 minuto). Non sono necessari attrezzi particolari.
