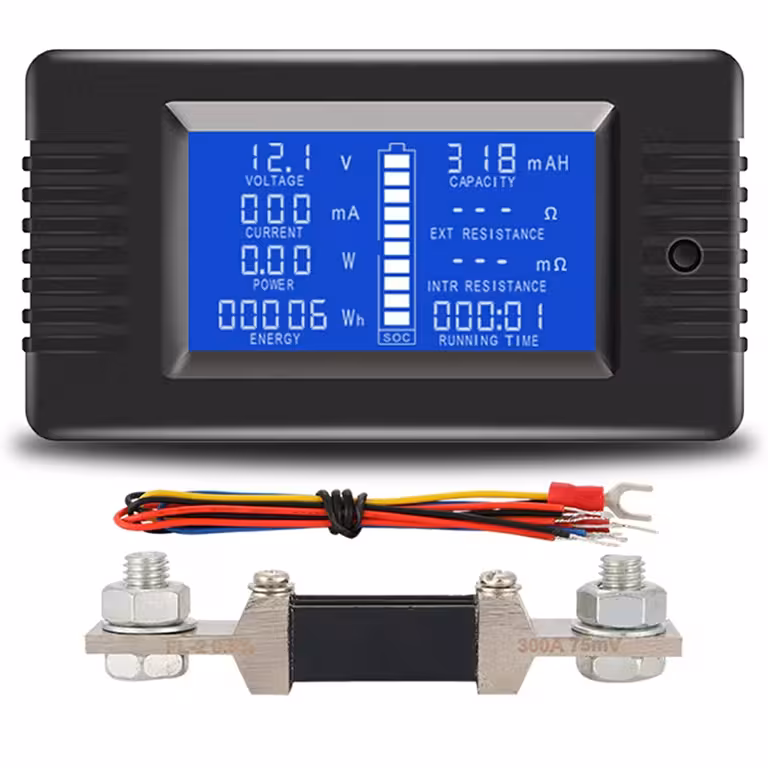

Contatore solare DC 0–200V — Monitoraggio in tempo reale di 9 parametri per impianti fotovoltaici, batterie e sistemi off-grid
Vuoi conoscere con precisione quanta energia sta producendo o consumando il tuo impianto? Senza uno strumento dedicato, ti affidi solo a delle stime. Questo contatore solare DC ti offre una panoramica completa di tutti i dati fondamentali — tensione, corrente, potenza, kWh, Ah e resistenza interna — visualizzabili istantaneamente su un chiaro display LCD retroilluminato.
Nota: per tensioni inferiori a 8V DC, è necessaria una fonte di alimentazione esterna per garantire il corretto funzionamento del display.
Perché scegliere questo modello? (Vantaggi principali):
- 9 parametri visualizzati simultaneamente — tensione, corrente, potenza, kWh, Ah, resistenza interna, impedenza, tempo di funzionamento e barra grafica di scarica, senza dover cambiare schermata
- Disponibile nelle versioni 100A o 300A — la variante da 100A è ideale per impianti residenziali, mentre quella da 300A è perfetta per installazioni industriali o banchi batterie ad alta capacità
- Rilevamento preciso a partire da 20mA e 0,2W — non sfugge nulla, nemmeno il consumo in stand-by di un inverter
- Contatore di energia 0–9999 kWh con risoluzione di 1Wh — monitora la produzione o il consumo per mesi senza necessità di reset manuale
- Funzionamento da 12V fino a 200V DC — compatibile con qualsiasi configurazione: batterie auto, sistemi off-grid a 48V, pannelli fotovoltaici in serie
- Barra grafica di scarica a 10 segmenti — verifica lo stato di carica della batteria a colpo d’occhio, senza calcoli complessi o app esterne
- Misurazione della resistenza interna (0–999mΩ) — diagnostica lo stato di salute reale della batteria, andando oltre la semplice tensione superficiale
Dettagli e Prestazioni
Il contatore opera esclusivamente su corrente continua (DC) e copre un range di tensione da 0 a 200V, con una potenza misurabile fino a 60.000W — ideale per impianti fotovoltaici di media e grande taglia. La funzione di resistenza interna e impedenza trasforma questo dispositivo in molto più di un semplice voltmetro: ti permette di capire se la batteria sta invecchiando o se ci sono dispersioni nei collegamenti. Il tempo di funzionamento sotto carico viene registrato automaticamente fino a 999 ore, perfetto per analizzare i cicli di utilizzo reali del tuo sistema.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione misurabile | 0 – 200V DC (alimentazione esterna richiesta sotto 8V) |
| Corrente misurabile | 0 – 100A o 0 – 300A (avvio da 20mA) |
| Potenza | 0 – 60.000W (rilevamento da 0,2W) |
| Resistenza interna | 0 – 999 mΩ |
| Impedenza | 0 – 1000 Ω |
| Capacità batteria | 0 – 1000 Ah |
| Energia accumulata | 0 – 9999 kWh (risoluzione: 1Wh = 0,001 kWh) |
| Barra scarica batteria | 10 segmenti grafici (10% per segmento) |
| Tempo di lavoro sotto carico | 0 – 999 ore |
| Display | LCD ampio con retroilluminazione |
| Tipo di corrente | DC (corrente continua) |
| Applicazioni principali | Fotovoltaico, batterie 12V/24V/48V, eolico, camper, industriale |
Istruzioni di Installazione e Utilizzo
- Collega lo shunt di corrente in serie al circuito da monitorare, prestando attenzione alla corretta polarità.
- Collega i cavi di tensione (V+ e V–) in parallelo alla fonte o alla batteria da misurare.
- Se la tensione del sistema è inferiore a 8V DC, collega una fonte di alimentazione esterna per attivare il display.
- Accedi al menu impostazioni per configurare la capacità nominale della batteria (Ah) e calibrare la barra grafica di scarica.
- Resetta il contatore di energia (kWh) al momento dell’installazione per iniziare il monitoraggio da zero.
- Controlla periodicamente i collegamenti e assicurati di non superare la corrente nominale dello shunt scelto (100A o 300A).
Contenuto della confezione
- 1x Contatore solare DC multifunzione con display LCD
- 1x Shunt di corrente (100A o 300A, in base alla variante scelta)
- Cavi di collegamento
- Manuale d’uso
Domande Frequenti
È compatibile con un impianto fotovoltaico a 48V?
Certamente. Il contatore supporta tensioni da 0 a 200V DC, risultando quindi perfetto per sistemi a 12V, 24V, 48V e configurazioni superiori utilizzate in impianti off-grid o ibridi.
Qual è la differenza tra la versione da 100A e quella da 300A?
La differenza risiede nello shunt incluso. La versione da 100A è indicata per impianti domestici e batterie di capacità media. La versione da 300A è raccomandata per installazioni con carichi elevati, banchi batterie di grandi dimensioni o applicazioni industriali DC.
Posso usarlo per testare batterie auto o nautiche?
Sì. Grazie alla misurazione della resistenza interna, della capacità reale (Ah) e alla barra di scarica, è uno strumento eccellente per diagnosticare lo stato di salute di batterie da 12V o 24V, sia in ambito automotive che nautico o stazionario.
Registra l’energia anche quando non sono presente?
Sì. Il contatore memorizza costantemente i kWh e il tempo di funzionamento sotto carico, a patto che sia alimentato e che vi sia passaggio di corrente nel circuito.
Può essere installato all’esterno?
Non direttamente. Il modulo è progettato per uso interno o all’interno di quadri elettrici protetti. Per installazioni all’aperto, è necessario prevedere un contenitore stagno che protegga il dispositivo da umidità e polvere.
