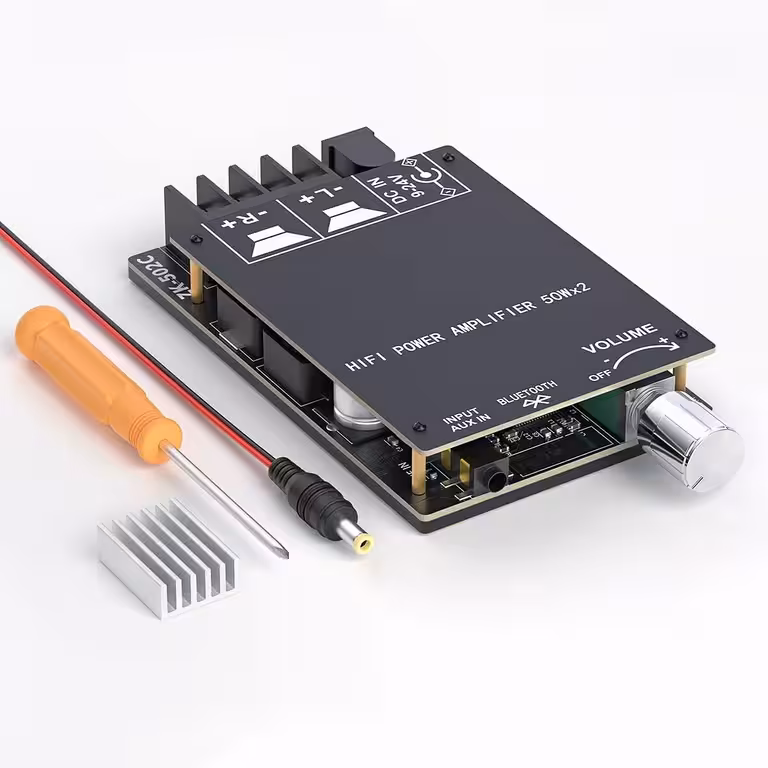

Modulo Amplificatore Stereo TPA3116D2 – 2x50W Bluetooth 5.0 con Audio Hi-Fi per i tuoi progetti DIY
Vuoi costruire una cassa Bluetooth personalizzata o dare nuova vita a dei vecchi diffusori passivi? Grazie al chip TPA3116D2 di Texas Instruments e alla tecnologia Bluetooth 5.0, avrai in un unico modulo tutto ciò che ti serve: potenza reale, un suono cristallino e una connettività wireless ultra-stabile. Senza compromessi e senza complicazioni.
Nota: La potenza massima di 2x50W si ottiene con un’alimentazione di 24V / almeno 3A. In caso di utilizzo prolungato ad alto volume, si consiglia l’applicazione di un dissipatore di calore sul chip.
Perché scegliere questo modello? (Vantaggi principali):
- Distorsione inferiore allo 0.1% (THD) — il suono rimane fedele alla sorgente anche ad alto volume, senza fruscii o colorazioni indesiderate
- Bluetooth 5.0 con portata di 15m — muoviti liberamente nella stanza senza perdere la connessione, da qualsiasi smartphone o laptop
- Doppio ingresso audio — passa dal Bluetooth al jack da 3.5mm senza adattatori; il cavo ha la priorità automatica
- Efficienza in Classe D superiore all’87% — genera molto meno calore rispetto a un amplificatore in classe AB, garantendo una maggiore durata senza necessità di raffreddamento forzato
- Compatibile con diffusori 4–8Ω / 50–200W — funziona con un’ampia gamma di casse passive DIY o commerciali, senza bisogno di modifiche
- Potenziometro con interruttore integrato — controlla il volume e accendi/spegni il modulo con un unico gesto, senza componenti esterni
- PWM fino a 1.2 MHz — l’elevata frequenza di commutazione elimina le interferenze udibili e semplifica il filtraggio in uscita
Dettagli e Prestazioni
Il chip TPA3116D2 opera in Classe D con un’architettura che converte oltre l’87% dell’energia consumata direttamente in suono, riducendo al minimo la dissipazione termica. La frequenza di modulazione PWM fino a 1.2 MHz mantiene le interferenze lontane dalla banda udibile e ottimizza il filtro di uscita. Il risultato? Un suono dinamico, nitido e privo di artefatti.
La connettività Bluetooth 5.0 garantisce un collegamento stabile fino a 15 metri di distanza, senza latenze percepibili. Se preferisci il collegamento cablato, puoi utilizzare l’ingresso jack da 3.5mm: il modulo passerà automaticamente alla sorgente via cavo. L’alimentazione avviene tramite un connettore standard 5.5×2.1mm, compatibile con la maggior parte degli alimentatori da banco o trasformatori di rete comuni.
| Parametro | Valore / Dettaglio |
|---|---|
| Chip amplificatore | TPA3116D2 (Texas Instruments) |
| Classe di amplificazione | Classe D |
| Potenza in uscita | 2x50W (Stereo) |
| Distorsione armonica totale (THD) | Sotto 0.1% |
| Impedenza diffusori | 4 – 8 Ohm |
| Potenza diffusori compatibili | 50W – 200W |
| Versione Bluetooth | 5.0 |
| Portata Bluetooth | Fino a 15 metri |
| Ingressi audio | Bluetooth 5.0 + Jack 3.5mm |
| Controllo volume | Potenziometro con interruttore di accensione integrato |
| Frequenza PWM | Fino a 1.2 MHz |
| Tensione di alimentazione | 18V – 24V DC |
| Corrente minima consigliata | Oltre 3A |
| Connettore alimentazione | Jack 5.5×2.1mm |
Contenuto della confezione
- 1x Modulo amplificatore audio Bluetooth stereo 2x50W TPA3116D2
Domande Frequenti
Quali diffusori posso collegare a questo modulo?
Qualsiasi diffusore passivo con impedenza compresa tra 4 e 8 Ohm e potenza nominale tra 50W e 200W. Non è compatibile con diffusori attivi o cuffie.
Che tipo di alimentatore mi serve?
Un alimentatore DC stabilizzato da 18V–24V con almeno 3A. Per ottenere la massima potenza, un alimentatore da 24V/5A è la scelta ideale. Il connettore richiesto è il classico jack 5.5×2.1mm.
Posso usare Bluetooth e jack 3.5mm contemporaneamente?
No. Il modulo accetta una sola sorgente audio alla volta. Quando inserisci un cavo nel jack, questo prende automaticamente la priorità rispetto al Bluetooth.
Ho bisogno di un dissipatore?
A volumi medi, il modulo funziona correttamente senza dissipatore. Se prevedi di utilizzarlo alla massima potenza per periodi prolungati, ti consigliamo di montare un dissipatore in alluminio sul chip TPA3116D2 per prolungarne la vita utile ed evitare l’intervento della protezione termica automatica.
È adatto per progetti DIY e casse autocostruite?
Certamente, è stato progettato proprio per questo. Sistemi audio domestici, casse Bluetooth portatili, stadi di amplificazione custom: le dimensioni compatte e la doppia connettività lo rendono perfetto per qualsiasi progetto audio DIY.
