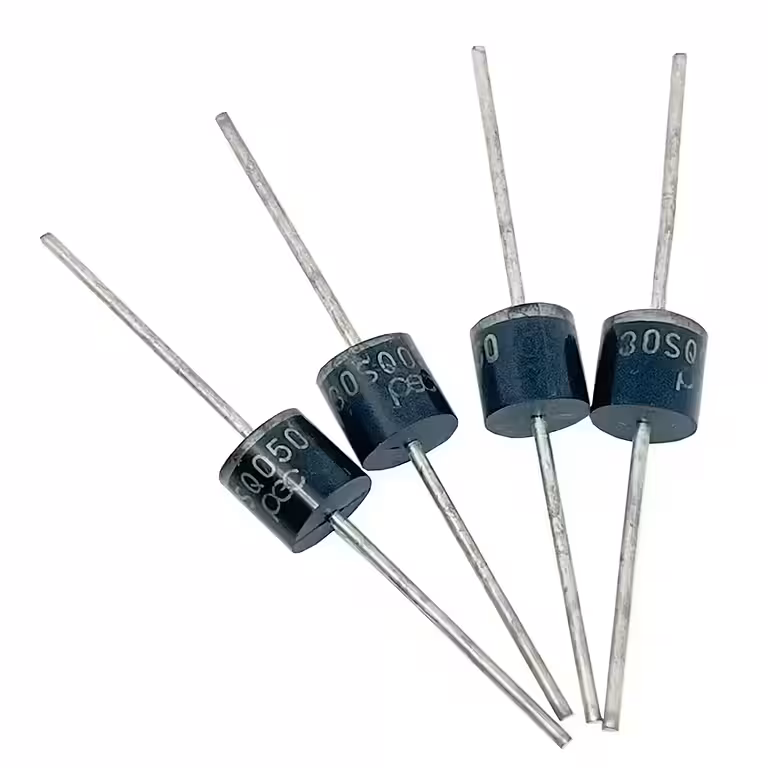

Diodi Schottky 30SQ050 – set da 5 pezzi per la protezione da corrente inversa senza sprechi energetici
Durante la notte, il tuo pannello solare smette di produrre energia, ma rischia di consumarla. Senza un diodo di blocco, la batteria si scarica invertendo il flusso attraverso le celle fotovoltaiche. I diodi Schottky 30SQ050 impediscono esattamente questo fenomeno, riducendo le perdite di tensione in modo significativamente più efficiente rispetto ai comuni diodi al silicio.
Nota: Il set include 5 diodi Schottky modello 30SQ050. Il prezzo indicato si riferisce all’intero set.
Perché scegliere questo modello? (Vantaggi principali):
- Caduta di tensione di soli ~0,45V — rispetto agli 0,6–0,7V dei diodi al silicio standard, questo si traduce in minor calore generato e più energia effettivamente accumulata nella batteria.
- Blocco totale della scarica inversa — durante le ore notturne o in caso di ombreggiamento parziale, la corrente non fluirà più all’indietro attraverso i pannelli.
- Corrente nominale di 30A — ideale per gestire impianti con più pannelli collegati in parallelo, garantendo un ampio margine di sicurezza.
- Compatibile con sistemi 12V, 24V e 48V — un unico componente versatile per tutte le configurazioni off-grid più comuni.
- Set da 5 pezzi — una soluzione completa per il tuo impianto o per avere sempre dei ricambi a disposizione, con un notevole risparmio sul costo unitario.
Dettagli e Prestazioni
La tecnologia Schottky sostituisce la classica giunzione p-n con una barriera metallo-semiconduttore, riducendo drasticamente la caduta di tensione diretta e azzerando praticamente il tempo di recupero inverso. Il risultato concreto è una minore dissipazione termica anche con correnti elevate e un comportamento stabile in presenza di rapide variazioni di carico.
Il package TO-277A (SQ) presenta una superficie di contatto piatta che facilita il montaggio su dissipatore o telaio metallico, un aspetto fondamentale quando si opera vicino al limite dei 30A. La temperatura di giunzione supportata arriva fino a +150°C, offrendo un elevato margine di sicurezza per installazioni esposte al sole diretto.
| Parametro | Valore / Dettaglio |
|---|---|
| Modello | 30SQ050 |
| Tipo | Diodo Schottky – blocco / bypass |
| Corrente media raddrizzata (Iav) | 30A |
| Tensione inversa di picco (VRRM) | 50V |
| Caduta di tensione diretta (VF tipica) | ~0,45 – 0,55V a 30A |
| Temperatura di giunzione (Tj) | -55°C … +150°C |
| Package / Formato | TO-277A (SQ) |
| Compatibilità sistemi solari | 12V / 24V / 48V |
| Compatibilità batterie | AGM, GEL, Piombo-acido |
| Quantità nel set | 5 pezzi |
Contenuto della confezione
- 5 x Diodo Schottky 30SQ050 (30A / 50V, package TO-277A)
Domande Frequenti
Quanti diodi sono inclusi e come viene calcolato il prezzo?
Il set comprende 5 diodi Schottky 30SQ050. Il prezzo visualizzato si riferisce all’intero set da 5 pezzi, non al singolo componente.
Posso utilizzare questi diodi in un impianto solare a 48V?
Certamente. La tensione inversa massima di 50V consente l’utilizzo in sistemi a 12V, 24V e 48V. Come regola generale per massimizzare la durata, si consiglia di non superare l’80% della tensione nominale di lavoro.
Perché preferire uno Schottky a un diodo al silicio standard?
Un diodo al silicio tradizionale disperde circa 0,6–0,7V durante il passaggio della corrente, mentre il diodo Schottky 30SQ050 ne perde solo ~0,45V. A 30A, questa differenza si traduce in diversi watt risparmiati ogni ora: un vantaggio minimo per singolo componente, ma significativo su base annua per l’efficienza complessiva dell’impianto.
È necessario un dissipatore di calore?
Per correnti inferiori a 10–15A, il package TO-277A dissipa il calore in modo autonomo. Tuttavia, se l’impianto lavora costantemente vicino ai 30A, si raccomanda il montaggio su un dissipatore o una superficie metallica per mantenere la temperatura di giunzione entro i limiti di sicurezza.
Possono essere utilizzati in altre applicazioni oltre al fotovoltaico?
Sì, sono ideali ovunque sia necessario il raddrizzamento, il blocco della corrente inversa o la protezione contro l’inversione di polarità in circuiti DC fino a 50V e 30A, come ad esempio in alimentatori industriali o caricabatterie.
