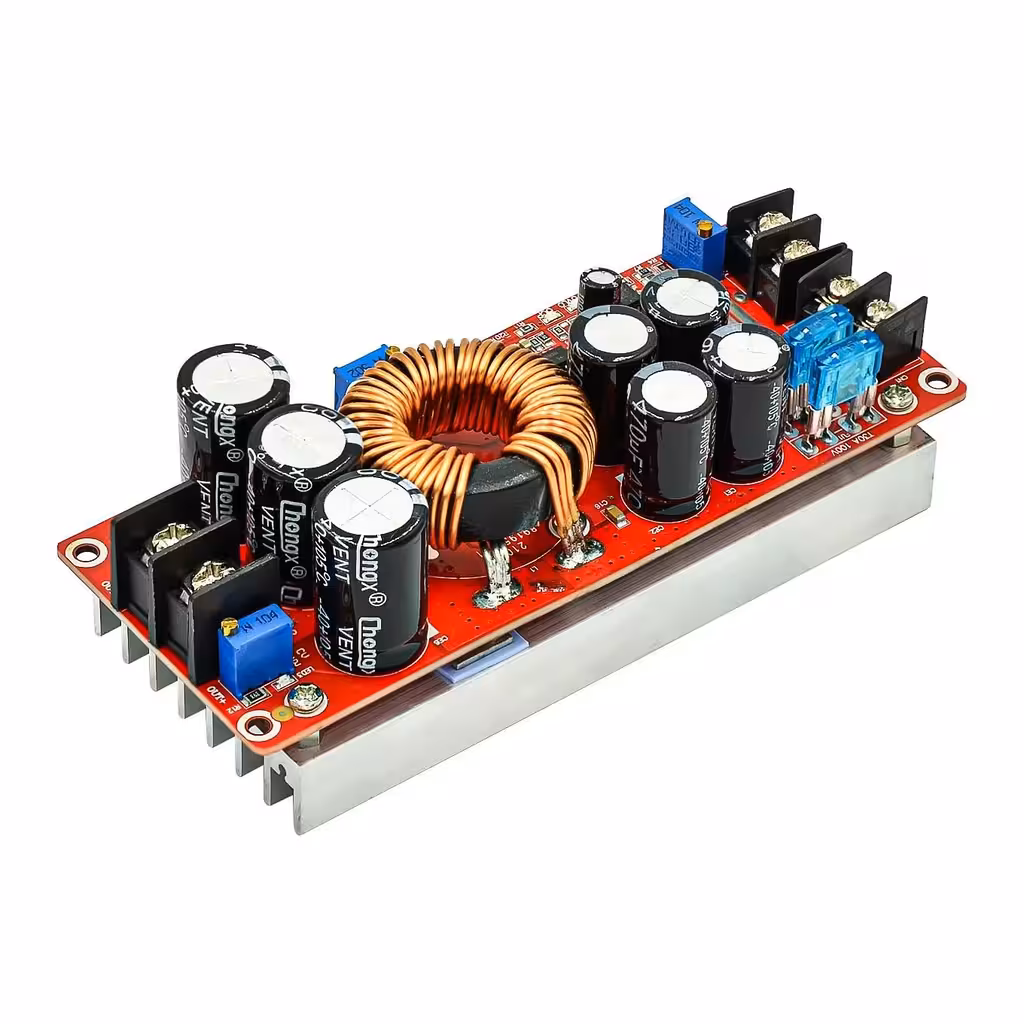

Convertitore Step-Up DC-DC 1200W – Eleva la tensione senza compromessi
Hai a disposizione una sorgente a 12V o 24V e ti servono 48V, 60V o più? Senza un convertitore step-up DC-DC adeguato, rischi dispersioni di calore o il blocco del tuo progetto. Questo modulo da 1200W e 20A è la soluzione ideale: garantisce una conversione stabile, un’efficienza fino al 95% e una tensione di uscita regolabile in continuo tra 12V e 80V, senza bisogno di hardware aggiuntivo.
Nota: La potenza massima di 1200W si ottiene a 60V × 20A in uscita. A tensioni inferiori, la potenza disponibile varia proporzionalmente (es: 24V × 20A = 480W). Per un utilizzo continuo superiore ai 600W, si raccomanda l’aggiunta di un sistema di raffreddamento attivo.
Perché scegliere questo modello? (Vantaggi chiave):
- Efficienza fino al 95% — su 100W consumati, 95W arrivano al carico; meno calore disperso e maggiore autonomia per sistemi a batteria o pannelli solari.
- Tensione di uscita regolabile 12V–80V — un unico modulo per decine di applicazioni diverse, senza dover cambiare componenti.
- Corrente massima 20A in ingresso e uscita — supporta motori, caricabatterie e inverter senza esitazioni.
- Limitazione di corrente automatica (0.5A – 20A) — proteggi batterie e carichi senza bisogno di relè o circuiti esterni.
- Protezione contro il riflusso di corrente — non è necessario alcun diodo esterno, semplificando il cablaggio.
- Commutazione a 150KHz — ripple ridotto in uscita e tensione stabile anche con variazioni improvvise del carico.
- Range termico da –40°C a +85°C — perfetto per l’uso in auto d’inverno o vicino ai pannelli solari sotto il sole estivo.
Dettagli e Prestazioni
La topologia boost converter con commutazione a 150KHz mantiene la tensione di uscita costante indipendentemente dalle fluttuazioni del carico o della sorgente. Con una corrente di riposo di soli 15mA a 12V, il modulo non scarica la batteria durante i periodi di inattività. Le protezioni integrate — fusibile da 20A in ingresso, limitazione di corrente e protezione anti-riflusso — salvaguardano sia il modulo che i dispositivi collegati. Attenzione: il modulo non include la protezione contro l’inversione di polarità — si consiglia di aggiungere un diodo Schottky all’ingresso in caso di rischio di collegamenti errati.
| Parametro | Dettaglio |
|---|---|
| Tensione di ingresso | 8V – 60V DC |
| Tensione di uscita | 12V – 80V DC (regolabile) |
| Corrente massima ingresso | 20A |
| Corrente massima uscita | 20A |
| Range corrente costante | 0.5A – 20A |
| Potenza massima uscita | 1200W (a 60V × 20A) |
| Efficienza di conversione | fino al 95% |
| Frequenza di commutazione | 150KHz |
| Corrente di riposo | 15mA (a 12V ingresso) |
| Protezione sovracorrente | Sì – limitazione automatica regolabile da 0.5A |
| Protezione cortocircuito | Sì – fusibile 20A in ingresso |
| Protezione anti-riflusso | Sì – non richiede diodo esterno |
| Protezione inversione polarità | No – si consiglia diodo esterno |
| Temperatura di esercizio | –40°C a +85°C |
| Dimensioni | 116 × 52 × 15 mm |
| Peso | 300 g |
Istruzioni per l’uso

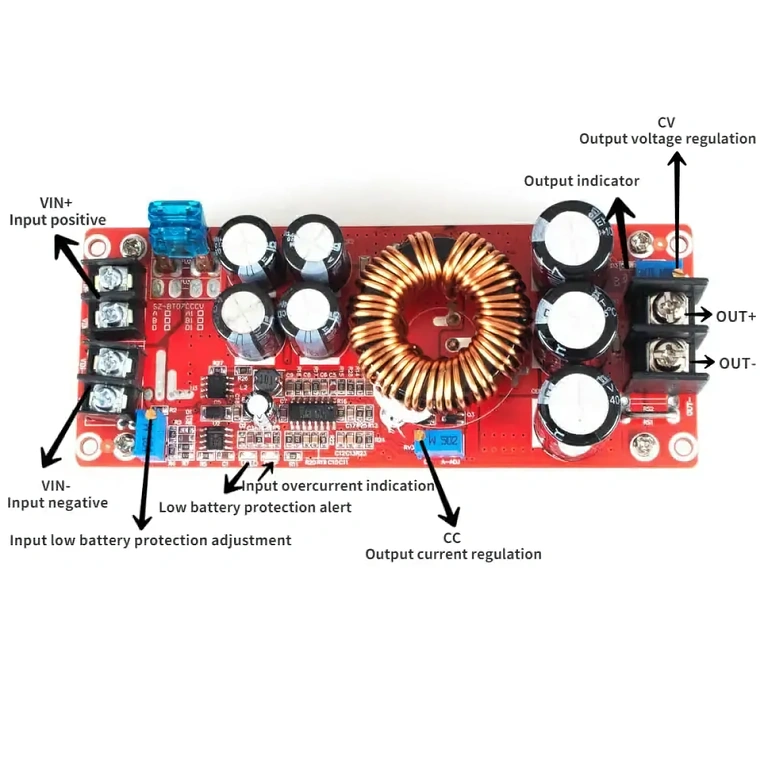

- Collegare l’alimentazione ai morsetti di ingresso (Vin+ e Vin–), rispettando la polarità. La tensione deve essere compresa tra 8V e 60V DC.

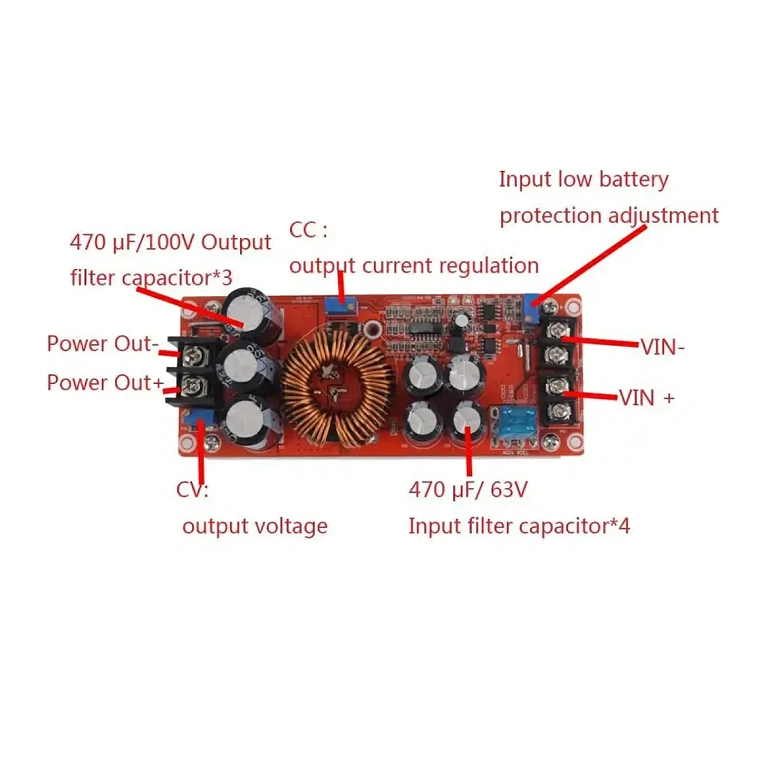

- Prima di collegare il carico, regolare la tensione di uscita desiderata agendo sul potenziometro dedicato e misurando con un multimetro ai morsetti Vout+ e Vout–.
- Impostare il limite di corrente tramite l’apposito potenziometro, partendo dal valore minimo (0.5A) e aumentando gradualmente fino al valore richiesto (max 20A).
- Collegare il carico solo dopo aver impostato correttamente la tensione, per evitare sovratensioni.

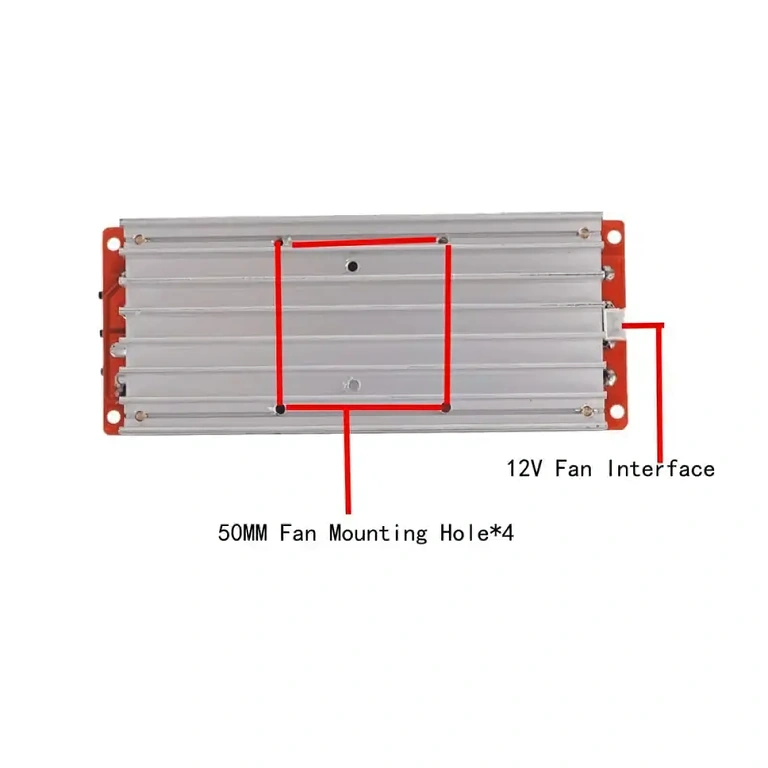

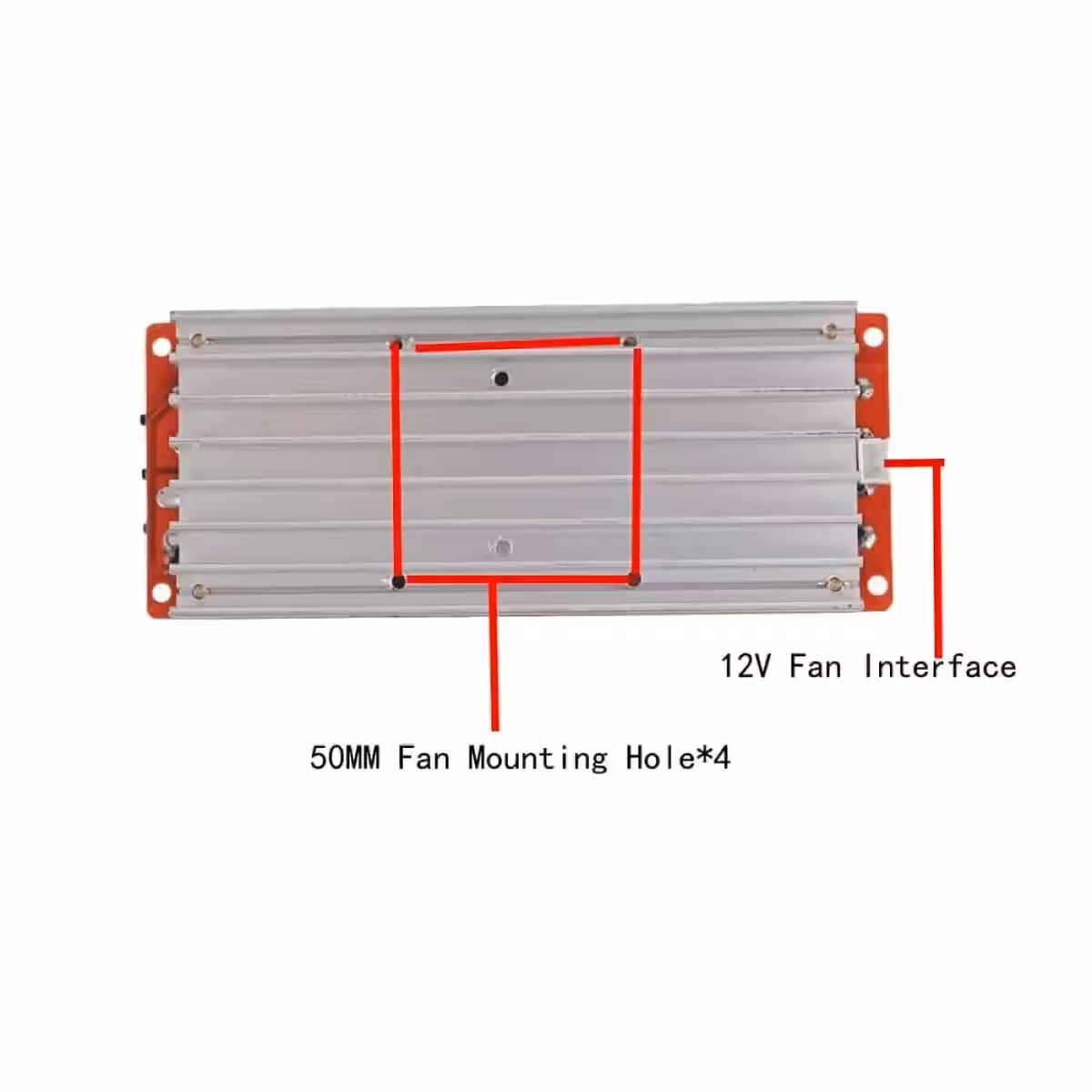

- Monitorare la temperatura in caso di carichi elevati. Oltre i 600W continui, aggiungere una ventola di raffreddamento per garantire la longevità del modulo.
- Controllare periodicamente il fusibile da 20A e sostituirlo se necessario in caso di intervento per cortocircuito.
Contenuto della confezione
- 1 × Modulo DC-DC Step-Up Boost Converter 1200W 20A
- 1 × Fusibile 20A (pre-installato)
Domande Frequenti
Posso usare questo convertitore per caricare una batteria da 48V con un pannello solare da 12V?
Sì. Imposta la tensione di uscita al valore di carica richiesto (es: 54.6V per batterie Li-Ion 48V) e limita la corrente in base alla capacità della batteria. Assicurati che il pannello solare fornisca corrente sufficiente alla tensione di ingresso per coprire la potenza richiesta.
È necessario un raffreddamento supplementare per la potenza massima?
Sì. Per carichi continui superiori a 600–700W, è fondamentale aggiungere una ventola. Il dissipatore integrato non è sufficiente per carichi elevati o temperature ambientali elevate; il raffreddamento attivo prolunga significativamente la vita del modulo.
Posso collegare più moduli in parallelo per aumentare la potenza?
Non è consigliato senza modifiche specifiche. Minime differenze di tensione tra i moduli causano squilibri di corrente. Per potenze superiori, si consiglia di utilizzare un singolo modulo di potenza maggiore o un controller dedicato per il parallelo.
Cosa succede se la tensione di ingresso è uguale a quella di uscita desiderata?
Il modulo non funzionerà correttamente. Essendo un convertitore esclusivamente step-up, la tensione di uscita deve essere sempre superiore a quella di ingresso. Per tensioni uguali o inferiori, è necessario un convertitore buck o buck-boost.
Cosa succede se inverto la polarità in ingresso?
Il modulo non dispone di protezione interna contro l’inversione di polarità e potrebbe danneggiarsi permanentemente. Si consiglia di aggiungere un diodo Schottky o un MOSFET di protezione all’ingresso se esiste il rischio di collegamenti errati.
