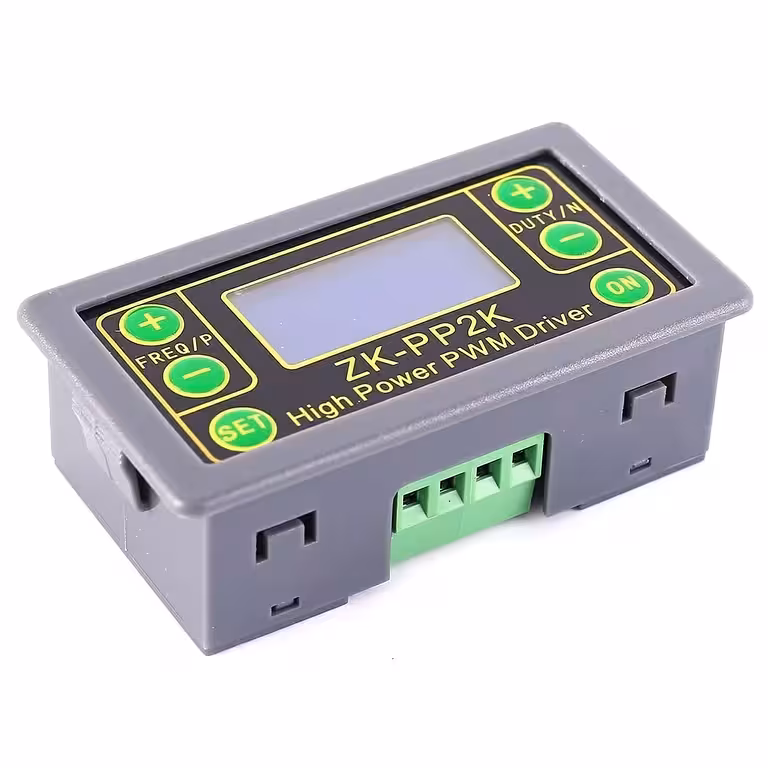

Controller PWM 5V–24V 8A — controlla frequenza, impulsi e velocità con un unico modulo
Hai bisogno di regolare la velocità di un motore, generare un segnale preciso o automatizzare una sequenza temporizzata? Il modulo controller PWM 5V–24V 8A gestisce tutto questo senza bisogno di software, PC o configurazioni complesse. Grazie alle due modalità operative — PWM e PULSE — è la soluzione ideale per ogni scenario, dalla prototipazione rapida alle applicazioni industriali ripetibili.
Nota: Il modulo supporta una tensione di alimentazione DC da 3,3V a 30V. Per il controllo sotto carico di motori o altri dispositivi, si raccomanda l’uso nell’intervallo nominale 5V–24V, rispettando il limite di 8A in uscita.
Perché scegliere questo modello? (Vantaggi principali):
- Frequenza regolabile 1Hz–150KHz — ideale per temporizzazioni lente o per segnali rapidi destinati a motori brushless o applicazioni RF a bassa frequenza.
- Duty cycle 0–100% con regolazione fine — permette di spegnere completamente il carico o portarlo alla massima potenza, con qualsiasi valore intermedio desiderato.
- Timer ciclico con precisione di 0,001 secondi — imposta durata ON, durata OFF, ritardo all’avvio e numero esatto di impulsi (da 1 a 9999 o infinito).
- Corrente in uscita fino a 8A — potenza sufficiente per motori DC di medie dimensioni, elettrovalvole 12V/24V o strisce LED fino a 192W a 24V.
- Programmazione diretta on-board — display LCD integrato e tasti dedicati: non servono driver, laptop o librerie esterne.
- Memoria non volatile — le impostazioni vengono salvate automaticamente e ripristinate al riavvio del dispositivo.
- Ampio range termico −20°C … +85°C — affidabile in officina, all’esterno o all’interno di quadri elettrici.
Dettagli e Prestazioni
In modalità PWM, è possibile impostare indipendentemente frequenza e duty cycle; l’uscita rimane attiva in modo continuo, rendendo il modulo perfetto per la regolazione della velocità di motori DC o come dimmer LED stabile. In modalità PULSE, puoi definire una sequenza completa: larghezza dell’impulso positivo, dell’impulso negativo, ritardo di avvio e numero totale di cicli. Al termine della serie, l’uscita torna automaticamente a 0V, senza necessità di supervisione.
Il passaggio tra le modalità avviene tenendo premuto il tasto SET; lo stato dell’uscita è confermato visivamente dall’indicatore OUT. Le dimensioni compatte di 79 × 43 × 26 mm facilitano l’integrazione in qualsiasi contenitore o pannello di controllo.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di alimentazione | DC 3,3V – 30V |
| Tensione di lavoro consigliata | DC 5V – 24V |
| Corrente massima in uscita | 8A |
| Range frequenza PWM | 1Hz – 150KHz |
| Duty Cycle | 0,00% – 100% |
| Larghezza impulso positivo / negativo | 0,000s – 9999s |
| Ritardo all’avvio (delay) | 0,000s – 9999s |
| Numero di impulsi configurabile | 1 – 9999 o Infinito (—-) |
| Modalità operative | PWM (frequenza + duty cycle) / PULSE (timer + impulsi) |
| Temperatura di esercizio | −20°C … +85°C |
| Umidità di esercizio | 0% – 95% RH (senza condensa) |
| Dimensioni | 79 × 43 × 26 mm |
Istruzioni di Programmazione e Utilizzo
- Modalità PWM (predefinita): All’accensione, il modulo entra automaticamente in modalità PWM (viene visualizzato il simbolo %). Usa i tasti FREQ+/FREQ− per impostare la frequenza tra 1Hz e 150KHz. Regola il duty cycle con DUTY+/DUTY− tra 0,00% e 100%. Premi brevemente ON per attivare l’uscita; l’indicatore OUT confermerà lo stato attivo.
- Passaggio alla modalità PULSE: Tieni premuto il tasto SET per circa 6 secondi. Il simbolo % scomparirà: il modulo è ora in modalità PULSE.
- Configurazione impulsi (Modalità PULSE): Usa P+/P− per la larghezza dell’impulso positivo e N+/N− per quella dell’impulso negativo. I valori sono espressi in secondi, con una precisione di 0,001s.
- Impostazione timer e numero impulsi: Tieni premuto SET per 2 secondi: il display mostrerà SET nell’angolo in basso a sinistra. Imposta il ritardo di avvio con P+/P− e il numero di impulsi con N+/N− (il valore —- indica infinito).
- Avvio sequenza temporizzata: Premi brevemente ON: il modulo attenderà il ritardo impostato, genererà il numero di impulsi configurato e infine disattiverà automaticamente l’uscita.
- Ritorno all’interfaccia PULSE: Tieni premuto SET per 2 secondi dal sottomenu del timer.
- Ritorno alla modalità PWM: Tieni premuto SET per circa 6 secondi dalla modalità PULSE.
Contenuto della confezione
- 1x Modulo Controller PWM / Generatore di segnale / Timer 5V–24V 8A
Domande Frequenti
Può controllare motori DC direttamente, senza circuiti aggiuntivi?
Sì. Con una portata di 8A, il modulo può controllare direttamente motori DC di piccola e media potenza. Per motori più grandi o carichi altamente induttivi, si consiglia di aggiungere un driver MOSFET o un relè di potenza tra il modulo e il motore.
Qual è la differenza pratica tra modalità PWM e modalità PULSE?
La modalità PWM genera un segnale continuo, ideale per regolare la velocità di un motore o la luminosità di un LED. La modalità PULSE offre il controllo totale sulla sequenza: numero di impulsi, durata di ciascuno e ritardo di avvio. È utile per elettrovalvole, automazioni e qualsiasi applicazione che richieda il conteggio dei cicli.
Funziona con servomotori RC a 50Hz?
Sì. La frequenza parte da 1Hz, quindi 50Hz rientra perfettamente nel range. Per un controllo preciso della posizione, utilizza la modalità PULSE e imposta la larghezza dell’impulso tra 1ms e 2ms, come richiesto dai servo standard.
Le impostazioni vengono perse allo spegnimento?
No. Il modulo salva automaticamente in una memoria interna frequenza, duty cycle, larghezza degli impulsi e parametri del timer. Al riavvio, ritroverai tutte le impostazioni esattamente come le avevi lasciate.
Può essere usato come dimmer per strisce LED RGB?
Sì, per strisce monocromatiche DC 5V–24V con consumo inferiore a 8A. Per strisce RGB, è necessario utilizzare un modulo separato per ogni canale colore, in modo da poterli regolare indipendentemente.
