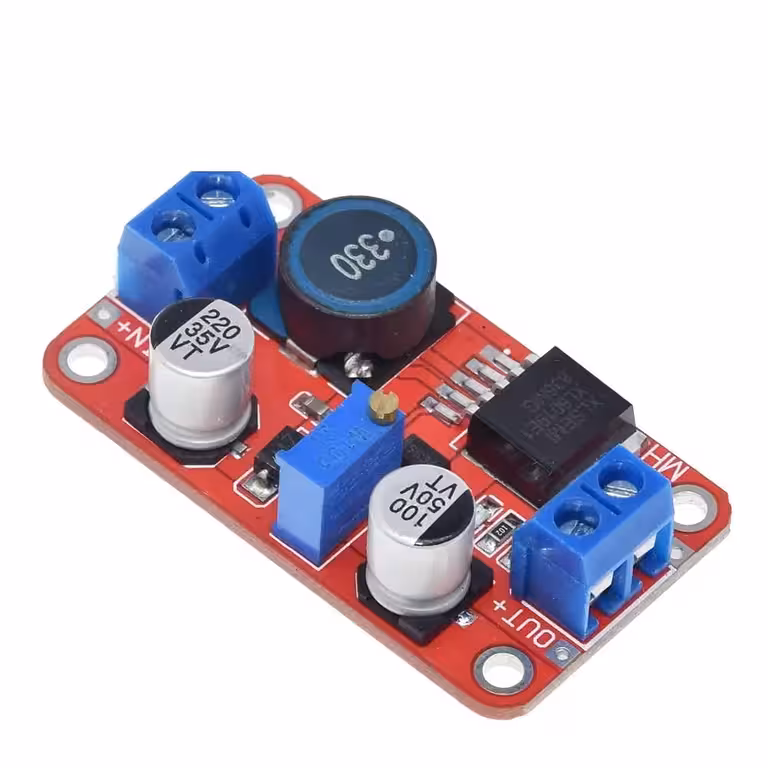

Convertitore Boost DC-DC XL6019 – Eleva la tensione con la massima efficienza per i tuoi progetti
Hai bisogno di stabilizzare 12V partendo da una batteria da 3,7V? O vuoi ottimizzare un pannello solare con tensione variabile? Il modulo XL6019 boost converter DC-DC è la soluzione ideale: converte qualsiasi tensione in ingresso tra 3V e 35V in un’uscita regolabile da 5V a 40V, con un’efficienza che raggiunge il 94%. Massima resa energetica e gestione termica ottimizzata per carichi standard.
Nota: Questo è un convertitore di tipo boost (step-up), pertanto la tensione di uscita deve essere sempre superiore a quella di ingresso. Per un funzionamento stabile, si consiglia una differenza minima di 1,5V tra ingresso e uscita.
Perché scegliere questo modulo? (Vantaggi principali):
- Efficienza fino al 94% — riduce al minimo le perdite di energia; funziona a temperature contenute sotto i 10W, senza necessità di dissipatore.
- Corrente massima 5A — ideale per piccoli motori, strisce LED o alimentazione di più moduli; per un uso continuativo si consiglia di restare sotto i 2,5A senza raffreddamento attivo.
- Ingresso 3V–35V — compatibile con singole celle LiPo (3,7V), batterie AA, pannelli solari o impianti auto da 12V/24V.
- Regolazione precisa ±0,5% — stabilità eccellente sia sulla tensione che sotto carico, fondamentale per microcontrollori e circuiti audio sensibili.
- Ripple inferiore a 100mV — la frequenza di commutazione a 220KHz minimizza il rumore elettromagnetico, evitando interferenze con altri componenti.
- Protezioni integrate — sistemi di protezione contro sovracorrente e sovratemperatura per salvaguardare modulo e carico.
- Design compatto: 50×28×13mm — perfetto per l’integrazione in case DIY, progetti portatili o quadri di controllo.
Dettagli e Prestazioni
Il cuore del modulo è l’integrato XL6019, un controller PWM boost con MOSFET di potenza integrato. Questa architettura riduce il numero di componenti esterni, minimizza il rumore e garantisce una conversione più efficiente rispetto ai moduli con MOSFET esterno. Grazie alla selezione accurata di induttanze e componenti SMD, il ripple in uscita è inferiore a 100mV, un requisito essenziale per alimentare Arduino, DAC audio o sensori sensibili alle fluttuazioni.
La frequenza di commutazione di 220KHz permette l’uso di componenti passivi ridotti e una risposta rapida ai cambiamenti di carico. Per applicazioni che superano i 10W, si consiglia l’installazione di un dissipatore sul MOSFET e una corretta ventilazione; il modulo opera in un range di temperatura compreso tra -40°C e +85°C, rendendolo adatto anche ad ambienti industriali o esterni.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso | 3V – 35V (max 40V) |
| Tensione di uscita | 5V – 40V (max 45V) |
| Corrente massima in uscita | 5A (consigliata: max 2,5A senza dissipatore) |
| Efficienza di conversione | Fino al 94% |
| Frequenza di commutazione | 220KHz |
| Ripple tensione di uscita | < 100mV |
| Precisione regolazione tensione | ±0,5% |
| Precisione regolazione carico | ±0,5% |
| Protezioni integrate | Sovracorrente, sovratemperatura |
| Temperatura di esercizio | -40°C ~ +85°C |
| Dimensioni | 50mm × 28mm × 13mm |
| Tipo convertitore | Boost (Step-Up) DC-DC |
Istruzioni per l’uso
- Collegamento alimentazione: Collega una sorgente DC tra 3V e 35V ai terminali di ingresso (IN+ e IN–). Il LED di stato confermerà l’accensione.
- Misurazione in uscita: Prima di collegare il carico, usa un multimetro digitale sui terminali di uscita (OUT+ e OUT–) per verificare la tensione impostata di fabbrica.
- Regolazione: Agisci sul potenziometro in senso orario per aumentare la tensione, in senso antiorario per diminuirla. Procedi lentamente monitorando costantemente il multimetro.
- Differenziale di tensione: Assicurati che la tensione di uscita sia almeno 1,5V superiore a quella di ingresso per garantire stabilità.
- Collegamento carico: Una volta impostata la tensione corretta, collega il dispositivo. Per carichi superiori a 10W, applica un dissipatore sul chip MOSFET e garantisci una ventilazione adeguata.
Contenuto della confezione
- 1x Modulo Boost Converter DC-DC XL6019
Domande Frequenti
Posso usare questo modulo per ottenere 12V da una batteria da 5V?
Certamente. Tieni presente che, con un’efficienza del 90% circa, per ottenere 1A a 12V saranno necessari circa 2,5A in ingresso a 5V; verifica che la tua sorgente sia in grado di erogare tale corrente.
È adatto alla ricarica di batterie Li-Ion?
Il modulo può fornire la tensione necessaria (es. 4,2V o 8,4V per configurazioni 2S), ma non dispone di un circuito di gestione carica (BMS). È necessario collegare un modulo di ricarica dedicato (es. TP4056) all’uscita del convertitore; non caricare mai le batterie direttamente senza protezione.
È compatibile con i pannelli solari?
Sì, è un utilizzo molto comune. Il modulo eleva la tensione variabile del pannello (tra 3V e 35V) a un valore fisso per caricare batterie o alimentare dispositivi, mantenendo l’uscita stabile anche al variare dell’irraggiamento solare.
Perché la tensione oscilla sotto carichi elevati?
Con correnti vicine ai 5A, il ripple aumenta. Si consiglia di aggiungere un condensatore elettrolitico da 470–1000µF in uscita e di installare un dissipatore sul MOSFET. Per la massima stabilità, si raccomanda di non superare i 2,5A in continuo senza raffreddamento aggiuntivo.
Funziona con una singola cella LiPo da 3,7V?
Sì, il limite minimo di ingresso è 3V, quindi una cella LiPo da 3,7V nominali è perfettamente compatibile, così come 2-3 batterie AA o AAA in serie.
