Relè temporizzatore programmabile 220V con doppio display T1/T2 — temporizzazione precisa senza deriva analogica
Hai bisogno di automatizzare il controllo di una pompa, un ventilatore o un sistema di irrigazione senza dover monitorare costantemente l’orologio? Un relè temporizzatore programmabile è la soluzione definitiva. Imposti gli intervalli T1 e T2, selezioni la modalità operativa e il gioco è fatto. Funziona in autonomia, giorno e notte, mantenendo le impostazioni anche in caso di interruzione di corrente.
Nota: Il modulo è destinato all’installazione da parte di personale con competenze elettriche di base. Consultare lo schema di collegamento incluso nella confezione prima dell’installazione.
Perché scegliere questo modello? (Vantaggi principali):

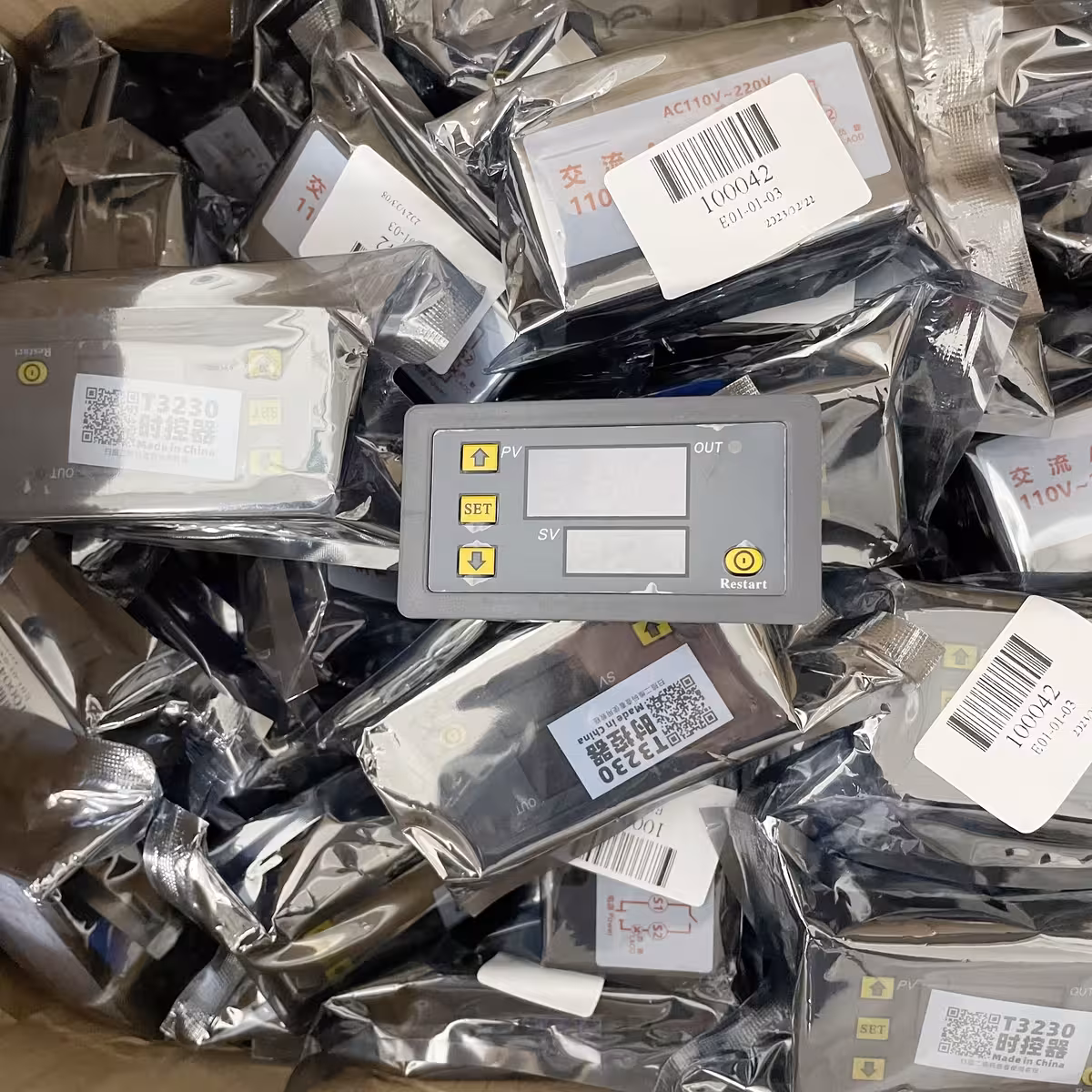

- Doppio display LED T1 + T2 — visualizzi e modifichi entrambi gli intervalli simultaneamente, senza dover navigare in menu complessi
- 6 modalità operative — delay, timing, loop ON/OFF e loop OFF/ON per coprire ogni scenario, dall’irrigazione automatica ai processi industriali
- Intervallo 0–999 in secondi, minuti o ore — massima flessibilità tramite il parametro P0, senza necessità di moduli aggiuntivi
- Memoria non volatile — T1, T2, P0 e P1 rimangono salvati dopo ogni interruzione di corrente; al riavvio, il dispositivo riprende esattamente da dove si era interrotto

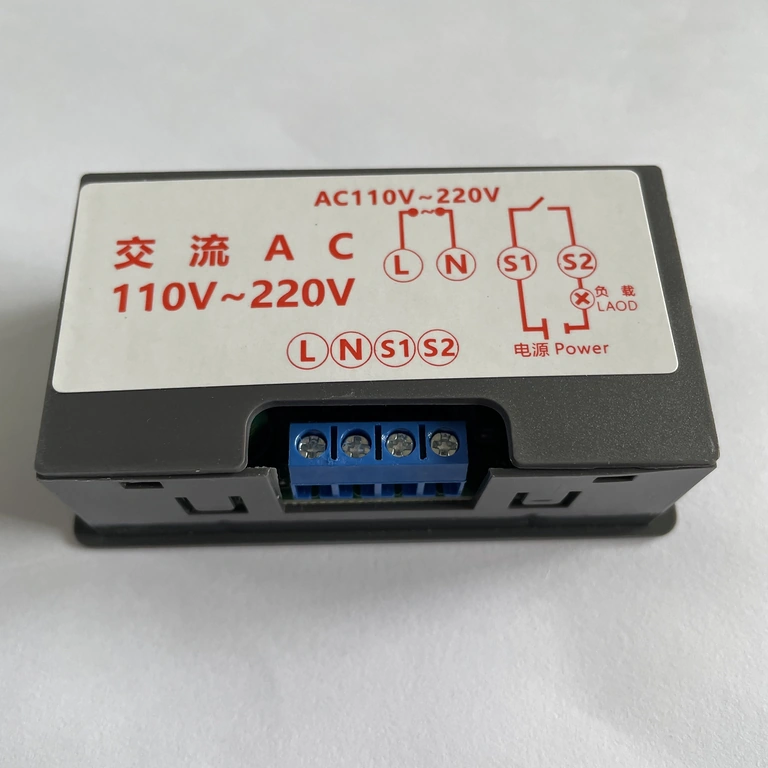

- Capacità 10A / 1500W — comanda direttamente pompe, ventilatori, resistenze e sistemi di illuminazione senza bisogno di un teleruttore intermedio

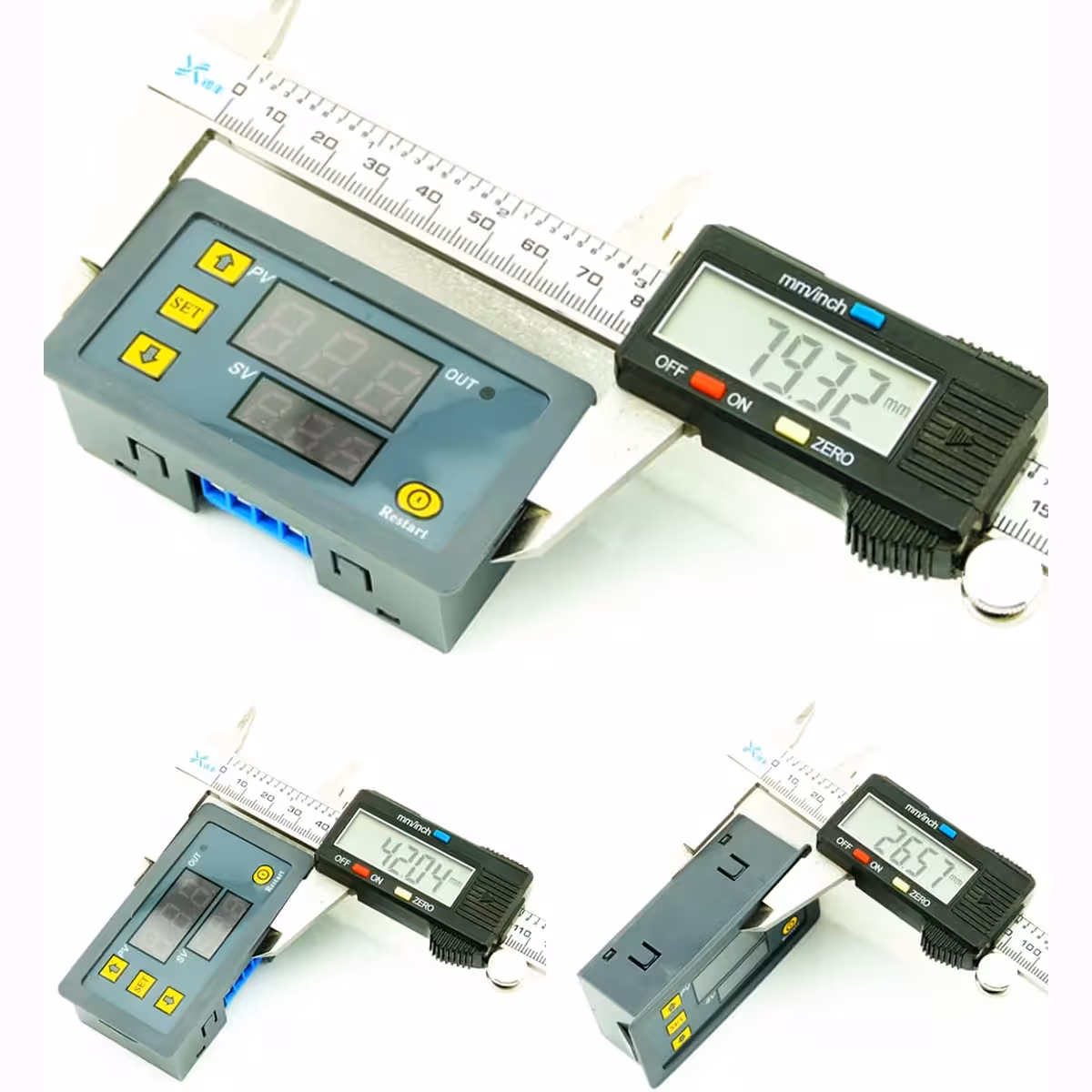

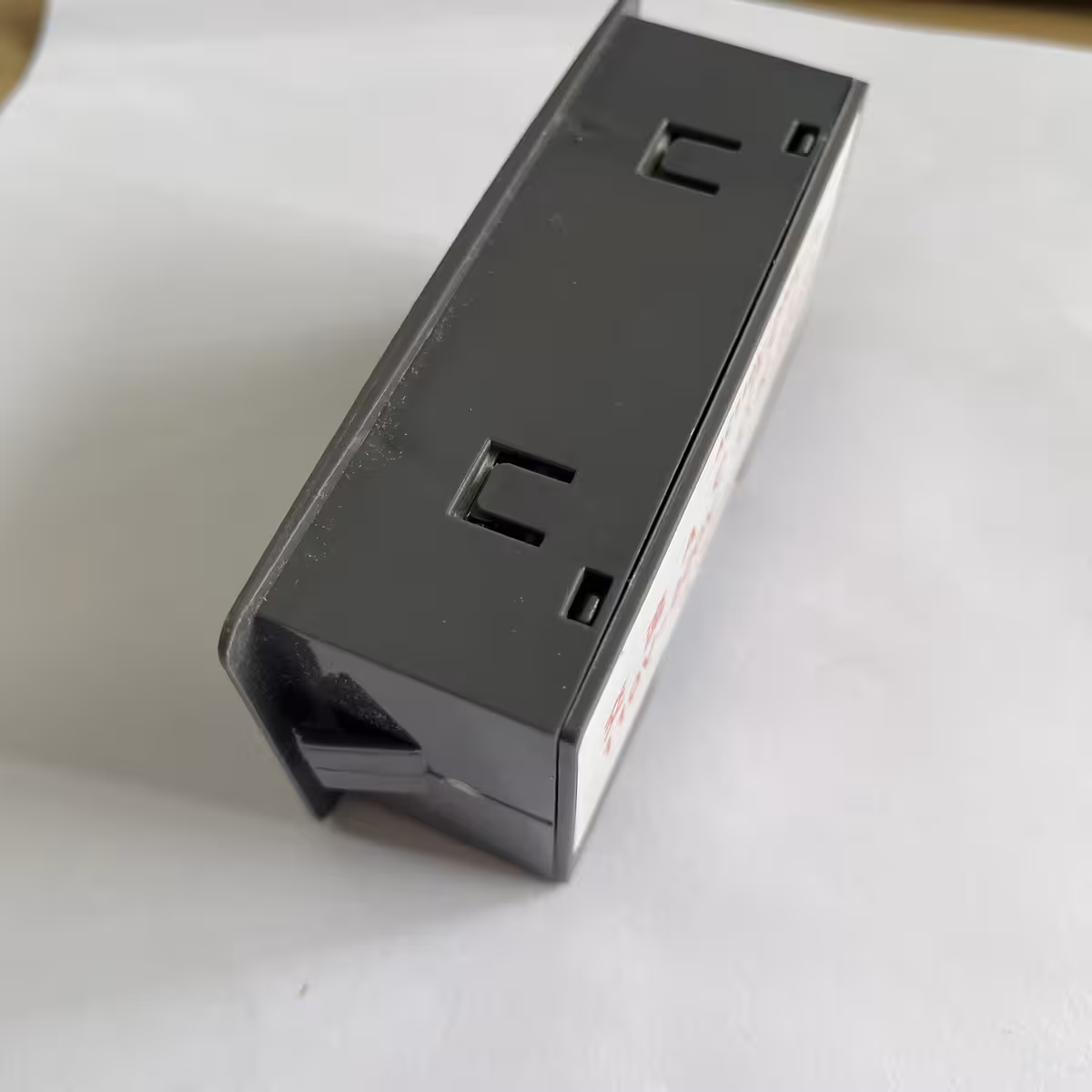

- Formato compatto per quadri elettrici — dimensioni 79×26×43 mm con foro di incasso 72×40 mm, perfetto per l’integrazione in qualsiasi pannello standard
Dettagli e Prestazioni
Il cuore del modulo è un microcontrollore dedicato alla temporizzazione, che supera i limiti dei classici circuiti RC analogici. Ciò garantisce che l’intervallo impostato rimanga costante indipendentemente dalle variazioni di tensione o temperatura. I pulsanti SET, + e – consentono una configurazione completa in meno di un minuto, mentre la modalità loop (P1-4 e P1-5) esegue cicli ON/OFF infiniti senza alcun intervento manuale. Il contatto relè NO/NC assicura la compatibilità sia con carichi resistivi che induttivi, entro il limite di 1500W a 220V AC.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di alimentazione | AC 220V |
| Corrente massima di lavoro | 10A |
| Potenza massima commutabile | 1500W |
| Intervallo di temporizzazione T1 / T2 | 0–999 secondi / 0–999 minuti / 0–999 ore |
| Unità di tempo (P0) | P0=0 secondi | P0=1 minuti | P0=2 ore |
| Modalità operative (P1) | P1-0 fino a P1-5 (6 modalità) |
| Memoria impostazioni | Non volatile (mantenuta dopo interruzione corrente) |
| Display | Doppio display LED (T1 + T2) |
| Dimensioni modulo | 79 × 26 × 43 mm |
| Dimensioni foro di montaggio | 72 × 40 mm |
| Tipo di uscita | Contatto relè NO/NC |
Istruzioni di Programmazione e Utilizzo

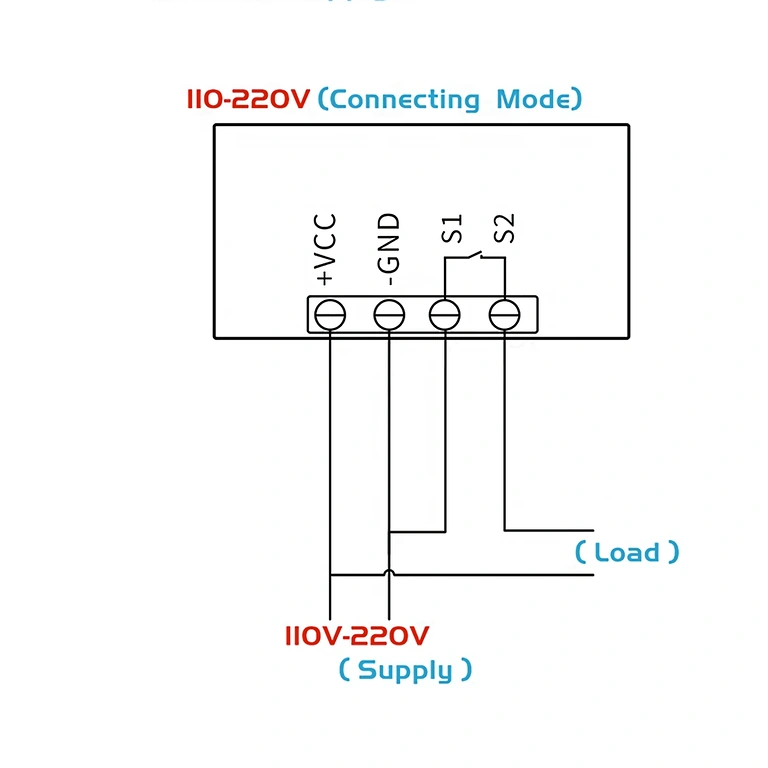

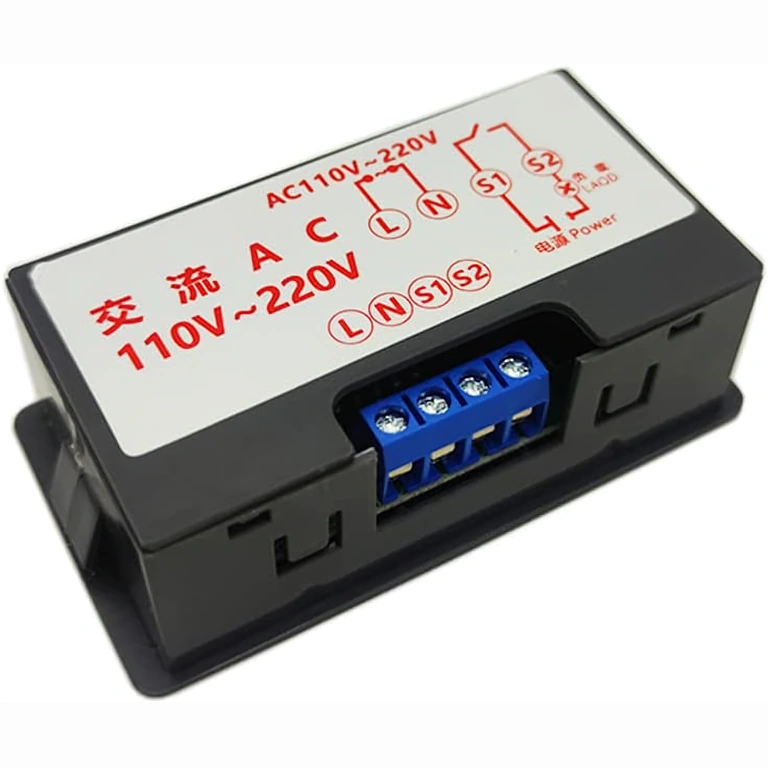

- Collegare il modulo seguendo lo schema elettrico fornito (L, N ingresso 220V; uscita carico sui contatti NO/COM).
- Alimentare con AC 220V. Il display mostrerà il valore predefinito del tempo T1.

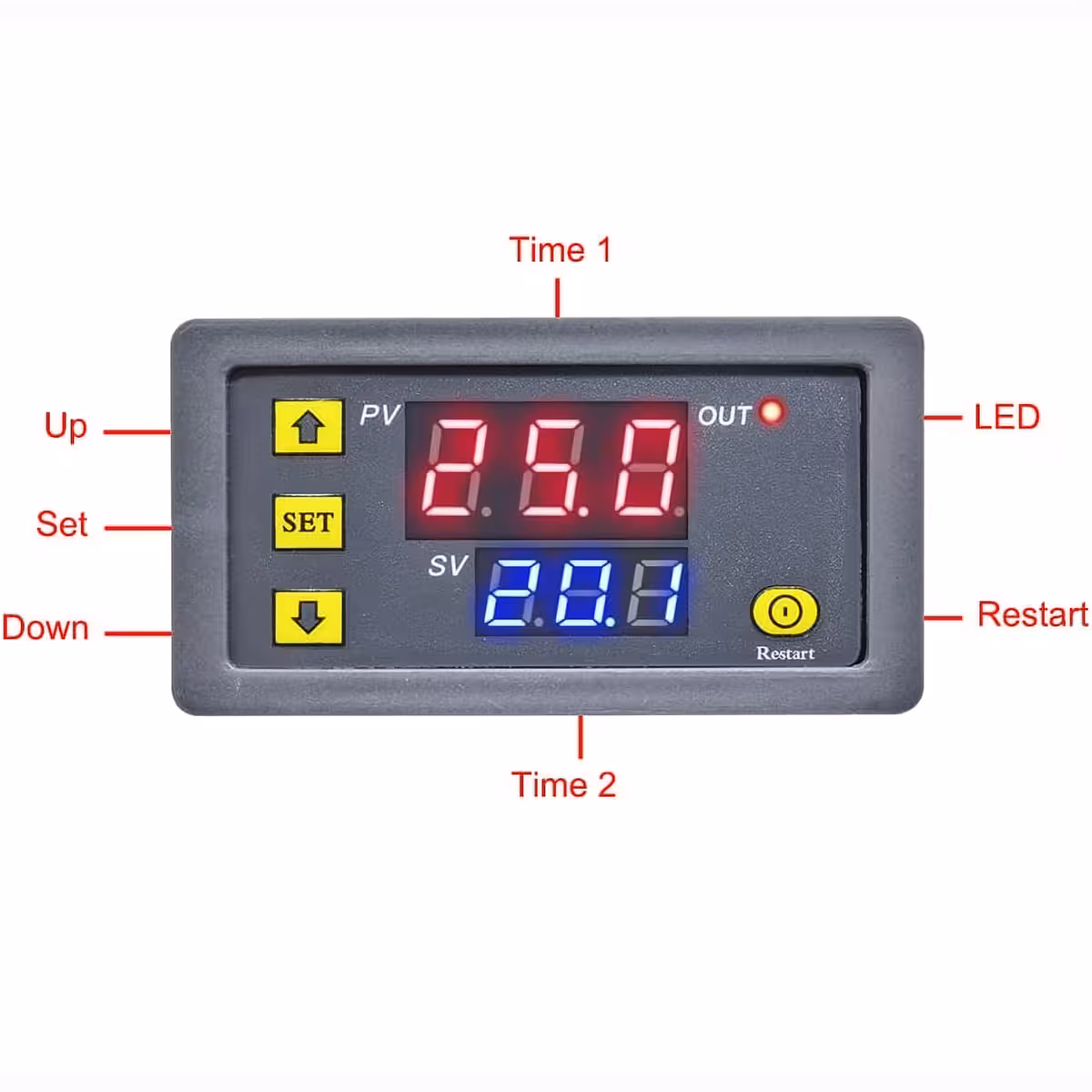

- Premere brevemente il tasto SET per entrare in modalità modifica. La cifra attiva inizierà a lampeggiare.
- Utilizzare i tasti + e – per impostare il valore desiderato per T1 (durata ON o ritardo, a seconda della modalità scelta).
- Premere nuovamente SET per passare a T2 e impostare il valore corrispondente.
- Premere SET per salvare o attendere il salvataggio automatico dopo alcuni secondi di inattività.
- Premere a lungo il tasto SET (3–5 secondi) per accedere al menu dei parametri avanzati.
- Impostare P0 (unità di tempo):
- P0=0 — secondi
- P0=1 — minuti
- P0=2 — ore
- Premere brevemente SET per passare a P1 e selezionare la modalità operativa:
- P1-0: dopo il ritardo T1, il relè si attiva e rimane attivo
- P1-1: dopo il ritardo T1, il relè rimane inattivo
- P1-2: dopo T1 il relè si attiva; dopo T2 si spegne
- P1-3: dopo T1 il relè è inattivo; dopo T2 si attiva
- P1-4: ciclo ripetuto ON (T1) → OFF (T2) → ON (T1)…
- P1-5: ciclo ripetuto OFF (T1) → ON (T2) → OFF (T1)…
- Premere brevemente SET per salvare i parametri e uscire dal menu. Il modulo si avvierà automaticamente con la nuova modalità impostata.
Esempio pratico — ciclo ripetuto 30s ON / 60s OFF: Impostare T1=30, T2=60, P0=0 (secondi), P1=4. Il relè commuterà automaticamente: 30 secondi attivo, 60 secondi inattivo, ripetendo il ciclo all’infinito.
Contenuto della confezione
- 1 × Relè temporizzatore digitale programmabile 220V (modulo T1/T2)
- 1 × Schema di collegamento elettrico
Domande Frequenti
Può funzionare a tensioni diverse da 220V, ad esempio 12V DC?
No. Questo modello è progettato esclusivamente per l’alimentazione a AC 220V. Per applicazioni a bassa tensione (12V, 24V DC), è necessario un modello specifico per quella tensione.
Le impostazioni si perdono in caso di interruzione di corrente?
No. La memoria non volatile conserva i valori T1, T2 e i parametri P0/P1 indipendentemente dalle interruzioni. Al ripristino dell’alimentazione, il relè riprende automaticamente il funzionamento con le ultime impostazioni salvate.
Quali carichi posso collegare all’uscita del relè?
Supporta carichi resistivi e induttivi fino a 10A / 1500W a 220V AC — pompe dell’acqua, ventilatori, resistenze, strisce LED, illuminazione e piccoli motori. Per carichi induttivi elevati, si consiglia l’uso di un teleruttore esterno.
È possibile impostare un intervallo inferiore a 1 secondo?
No. La risoluzione minima è di 1 secondo. Per temporizzazioni in millisecondi è necessario un relè con una risoluzione più fine.
Può essere montato direttamente nel quadro elettrico?
Sì. Il foro di montaggio di 72×40 mm consente l’incasso diretto in un pannello o scatola elettrica standard. Il formato compatto (79×26×43 mm) lascia spazio sufficiente per gli altri componenti nel quadro.
