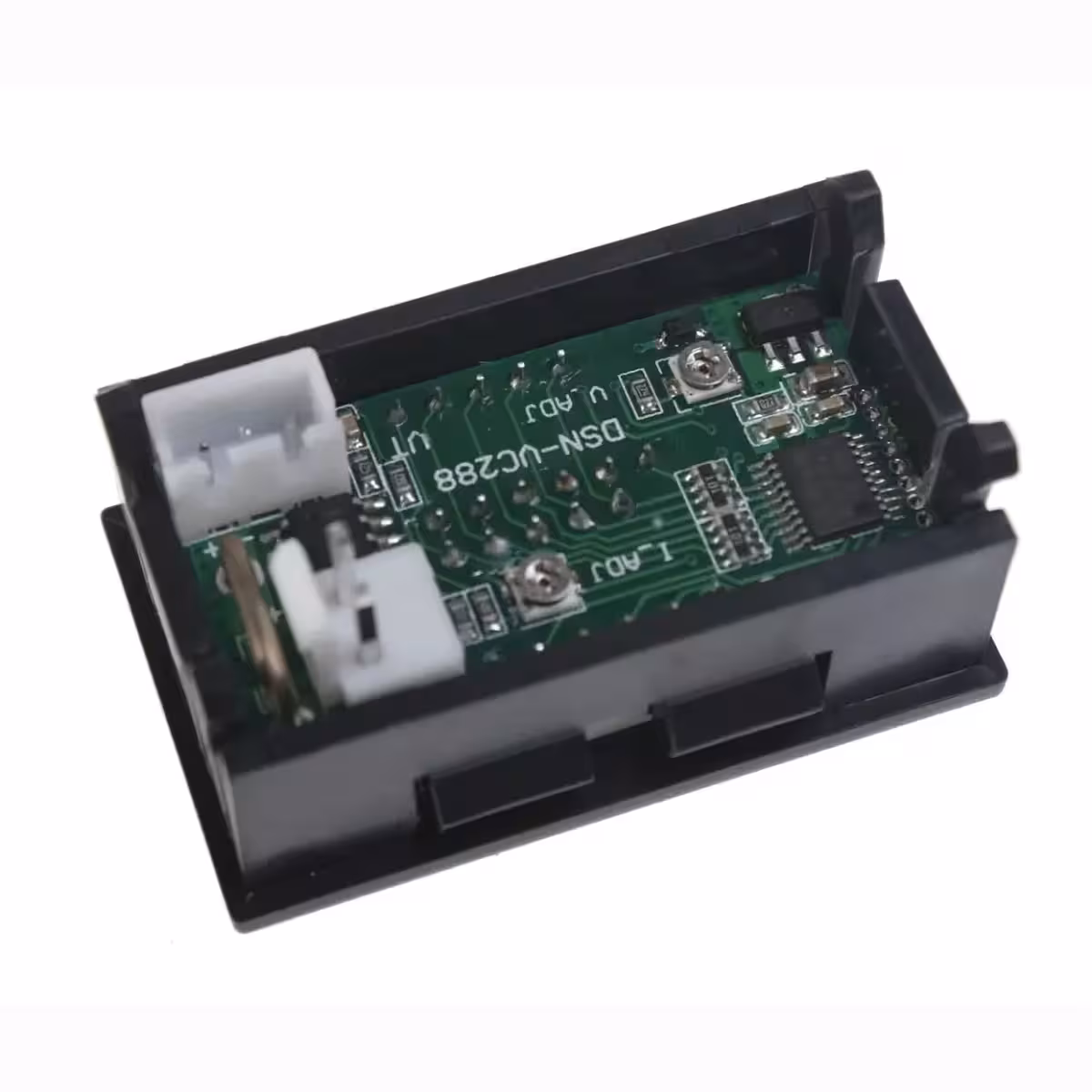

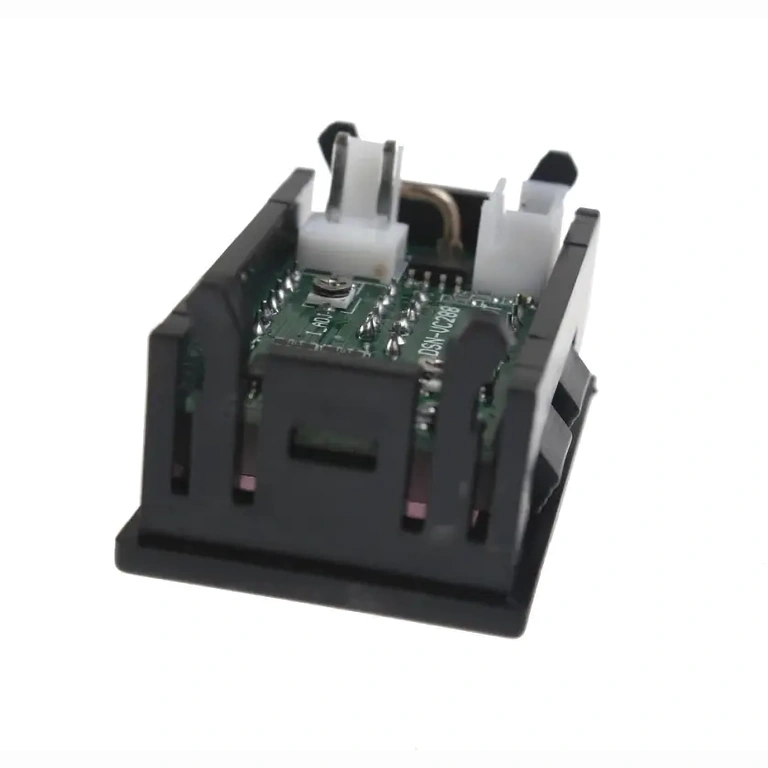

Voltmetro-amperometro digitale da pannello 0–100V 0–10A – letture precise, doppio display LED ad alta visibilità
Quando progetti un quadro di controllo, un alimentatore regolabile o un sistema solare, monitorare costantemente tensione e corrente è fondamentale. Evita l’uso scomodo di multimetri volanti: questo voltmetro-amperometro digitale da pannello ti permette di tenere sotto controllo i parametri del tuo circuito in tempo reale, con un’installazione fissa, pulita e professionale.
Nota: Il modulo richiede una tensione di alimentazione separata o in comune compresa tra 4 e 30V DC. Per misurare tensioni superiori a 30V, è necessario utilizzare lo Schema 2 con alimentazione separata per il modulo.
Perché scegliere questo modello? (Vantaggi principali):

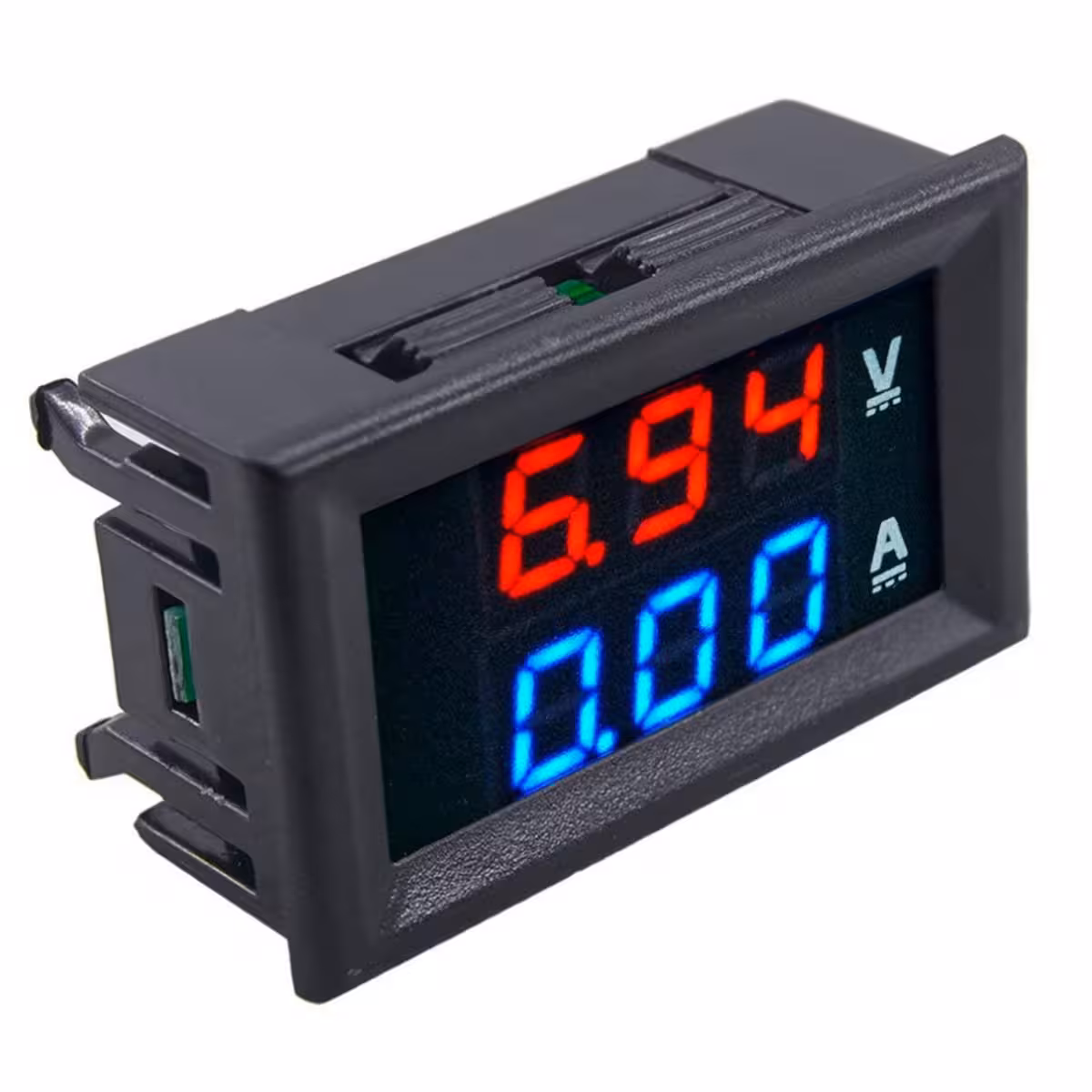

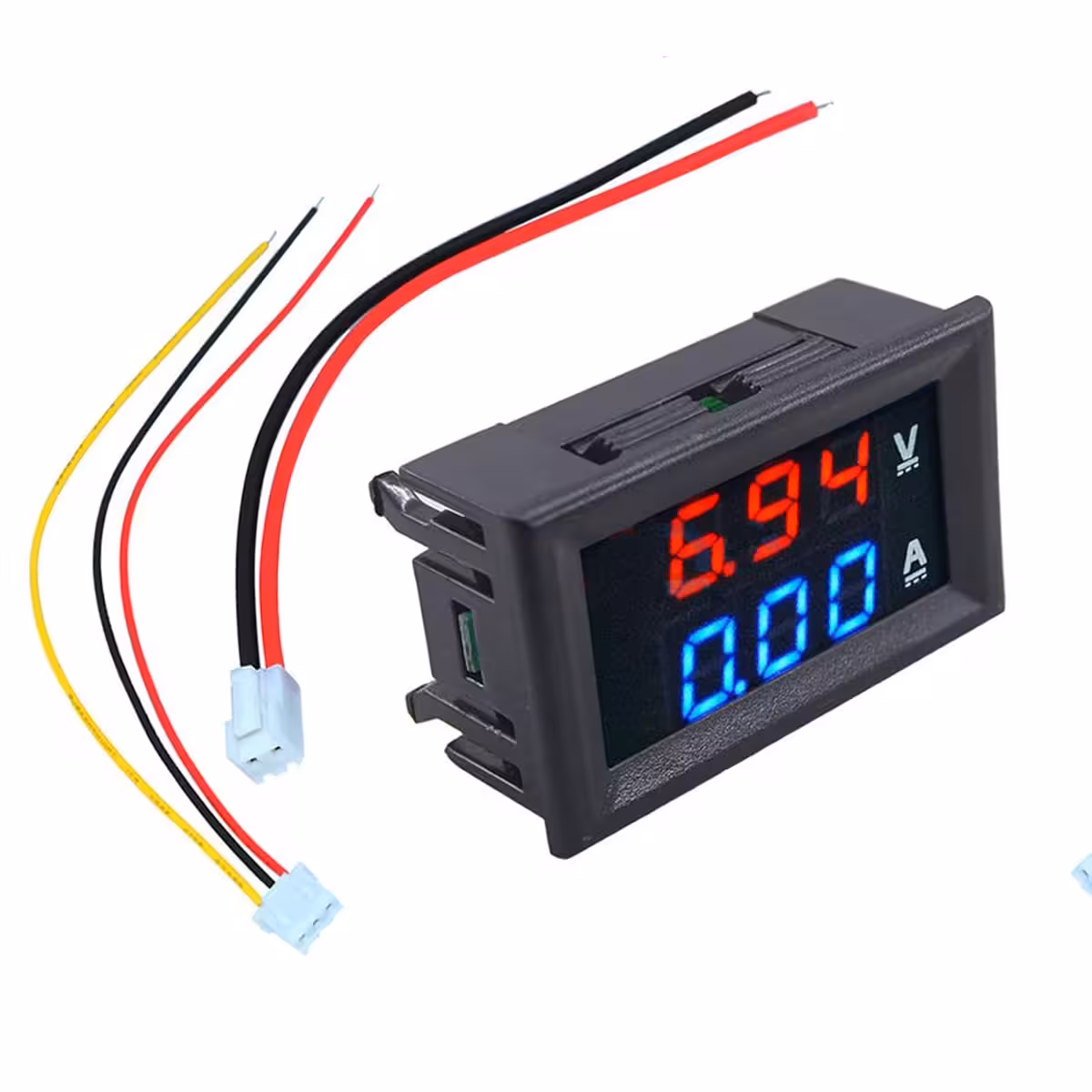

- Doppio display LED rosso-blu — cifre da 0.28″, tensione in rosso e corrente in blu, per una leggibilità ottimale anche in condizioni di scarsa illuminazione o sotto luce solare diretta
- Shunt interno integrato — non sono necessari componenti esterni per correnti fino a 10A; basta collegarlo e il dispositivo è pronto all’uso
- Precisione ±1% con risoluzione 0.1V / 0.01A — ideale per laboratori, impianti solari a 12V/24V o alimentatori da banco
- Due schemi di collegamento — configurazione a massa comune (sotto i 30V) o alimentazione separata (fino a 100V), per la massima versatilità in ogni applicazione
- Consumo energetico ridotto ≤20 mA — l’impatto sul circuito monitorato è minimo, un aspetto cruciale per sistemi alimentati a batteria
- Installazione rapida — foro standard da 46×27 mm, cavi da 15 cm pre-cablati e clip di fissaggio incluse

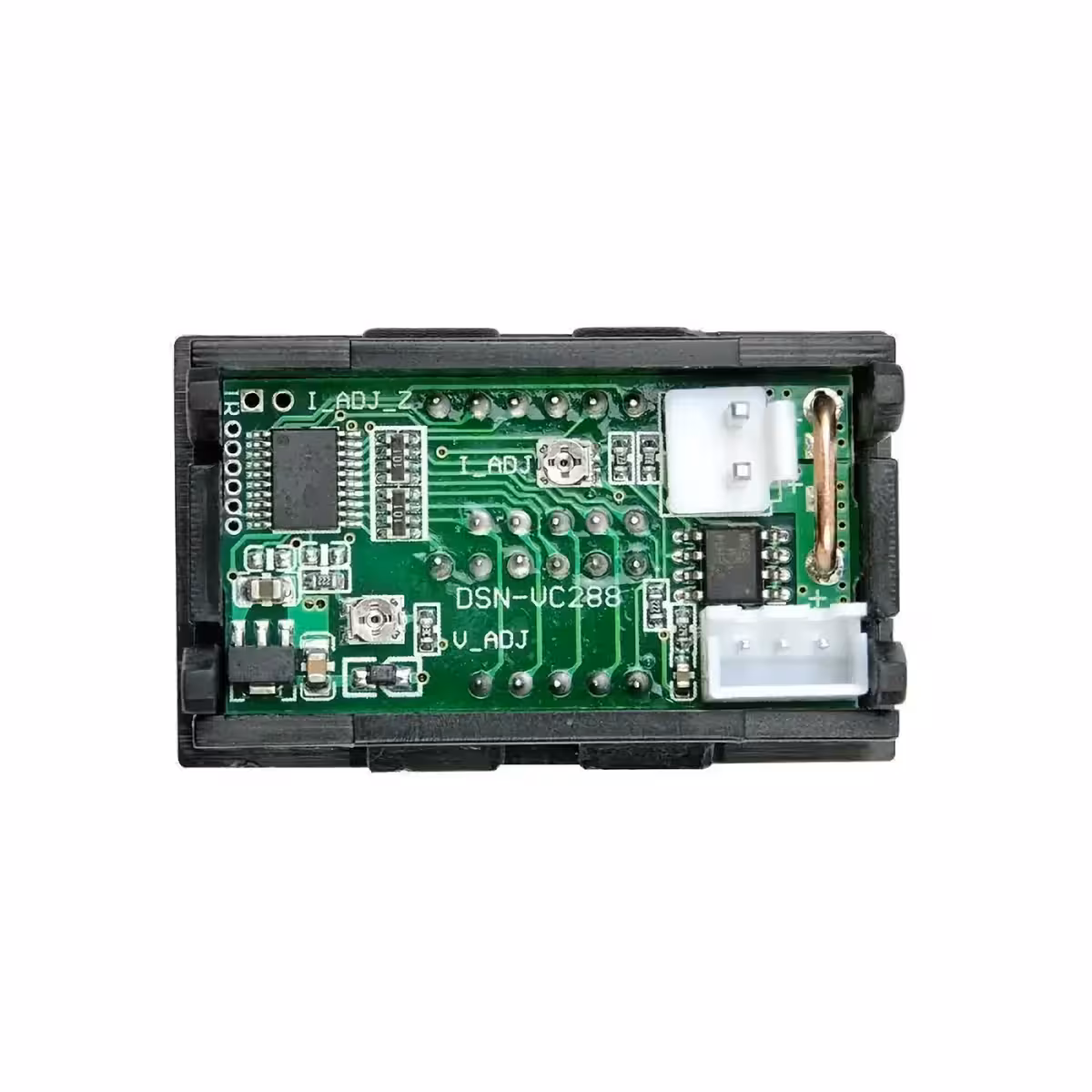

Dettagli Tecnici e Prestazioni
Il cuore del modulo è un microcontrollore dedicato che aggiorna i valori visualizzati ogni 300 ms, garantendo una lettura fluida e reattiva alle variazioni di carico. Con un range operativo da –10°C a +65°C, è perfetto sia per quadri elettrici interni che per apparecchiature tecniche soggette a escursioni termiche. Grazie al consumo di soli 20 mA, lo strumento non introduce errori significativi nemmeno nei circuiti più sensibili.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione misurabile | DC 0–100V |
| Corrente misurabile | DC 0–10A |
| Tensione di alimentazione | DC 4–30V |
| Consumo proprio | ≤ 20 mA |
| Precisione | ±1% (±1 cifra) |
| Risoluzione tensione | 0.1V |
| Risoluzione corrente | 0.01A |
| Frequenza di aggiornamento | 300 ms |
| Display | LED doppio 0.28″ – rosso (V) / blu (A) |
| Temperatura operativa | –10°C a +65°C |

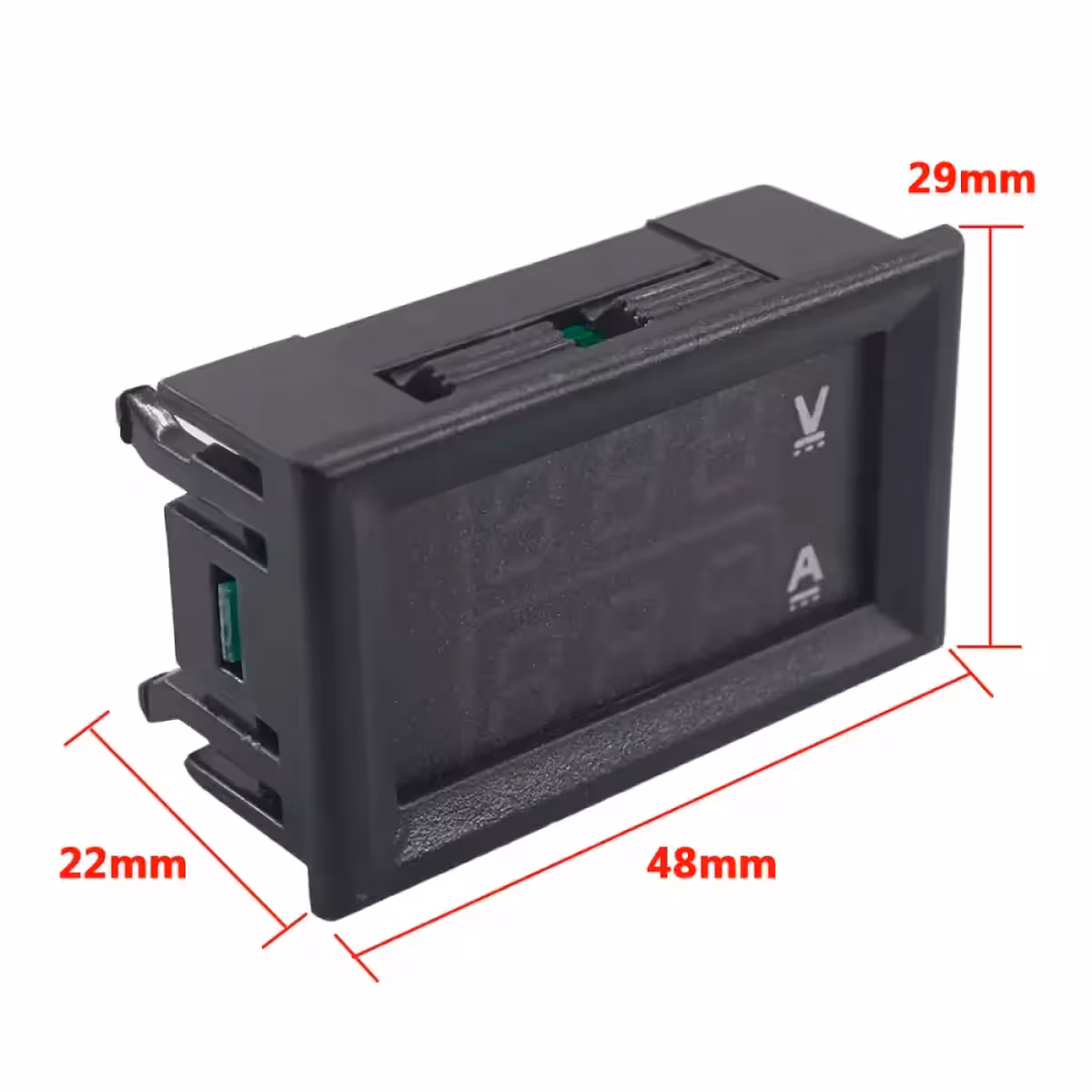

| Dimensioni modulo | 48 × 29 × 26 mm |
| Dimensioni foro pannello | 46 × 27 mm |
| Lunghezza cavi | 15 cm |
Istruzioni di Collegamento

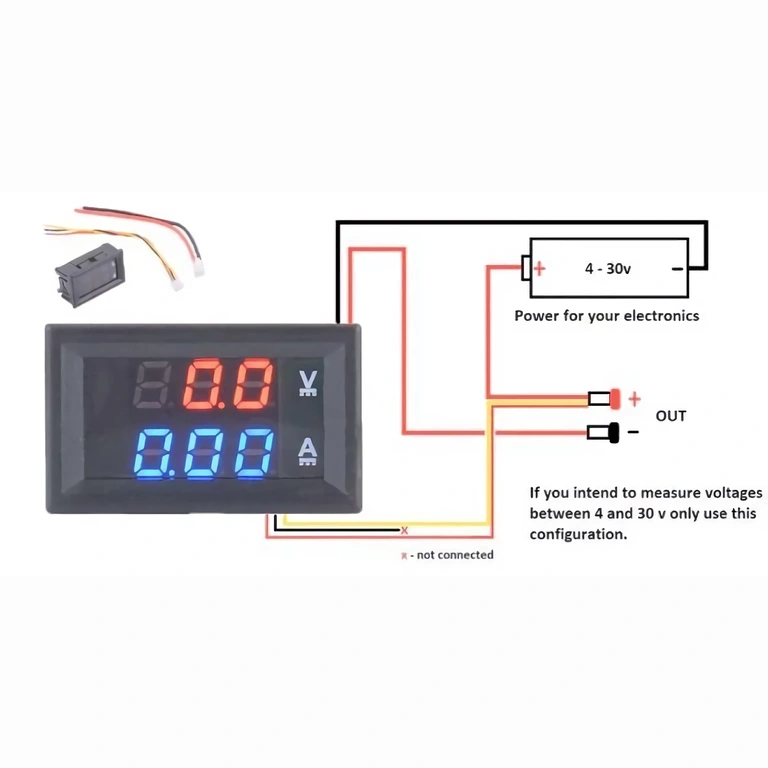

- Schema 1 – Alimentazione comune: collega la sorgente DC 4–30V sia all’ingresso di alimentazione del modulo che al carico; i cavi di misurazione della tensione vanno in parallelo al carico, mentre lo shunt dell’amperometro va in serie.

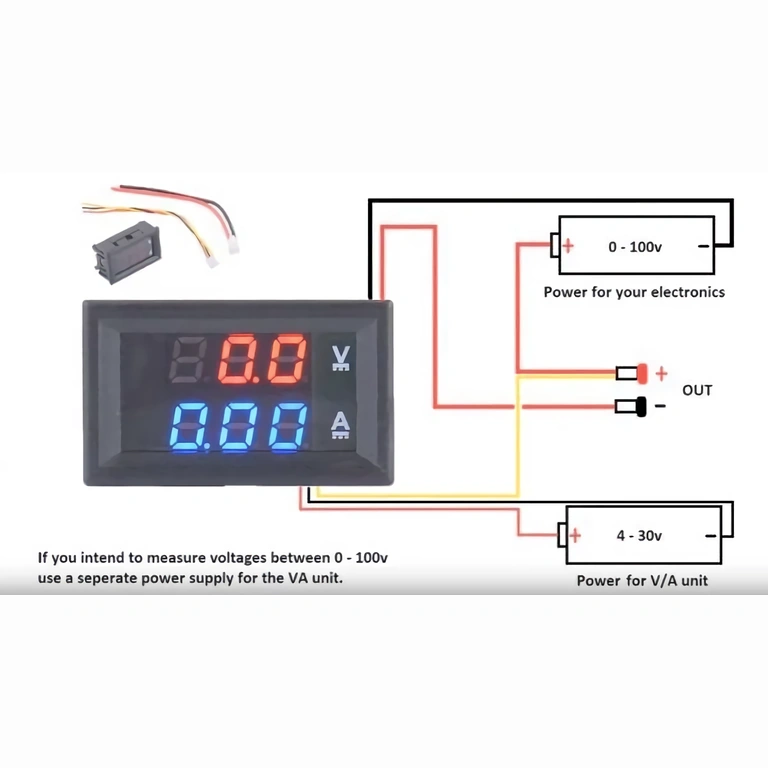

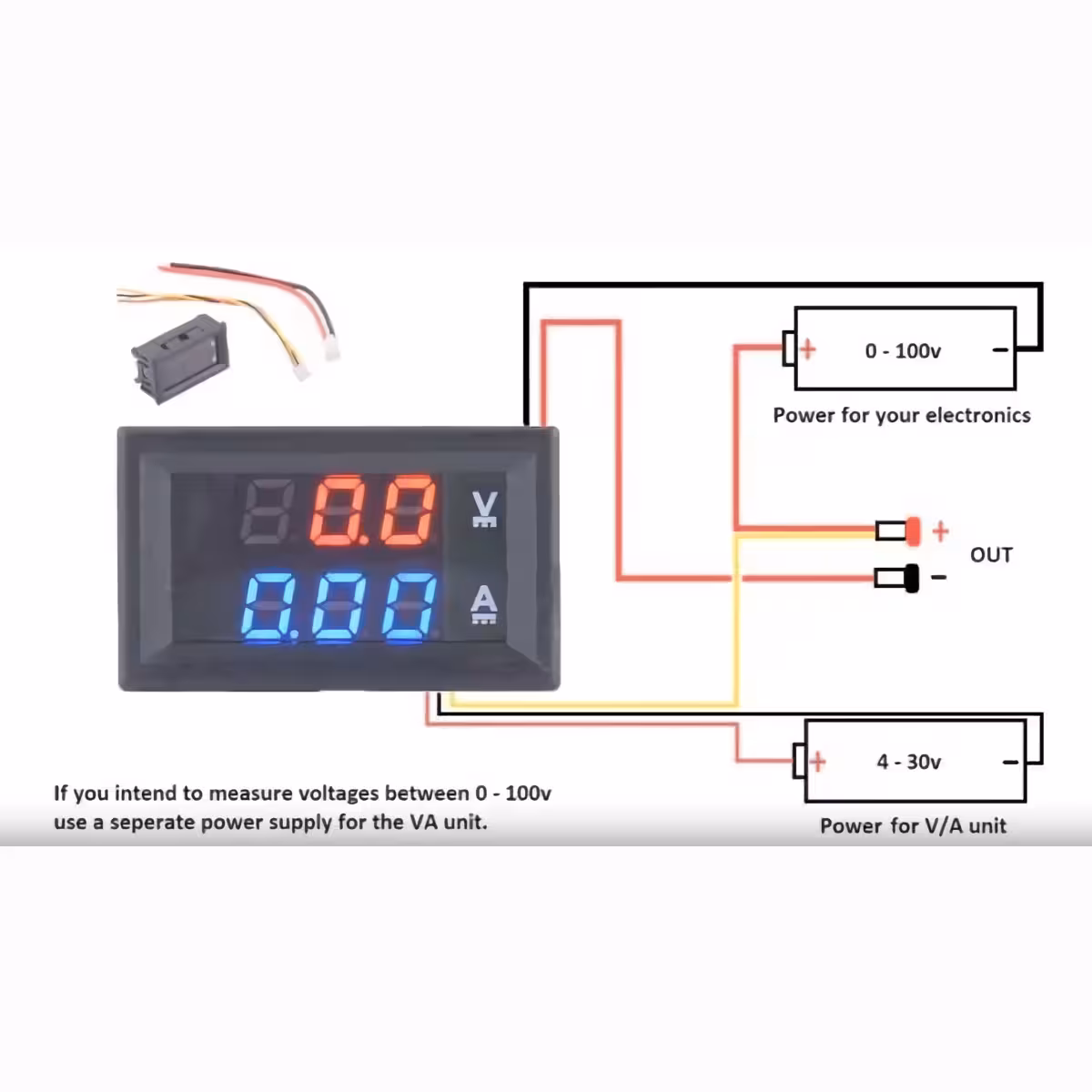

- Schema 2 – Alimentazione separata: utilizza una fonte DC 4–30V dedicata esclusivamente all’alimentazione del modulo; il circuito principale può essere alimentato indipendentemente fino a 100V, ideale per alimentatori da laboratorio.
- Esegui un foro da 46 × 27 mm sul pannello e inserisci il modulo frontalmente.
- Fissa il modulo con le clip laterali in dotazione e collega i cavi secondo lo schema scelto.
- Accendi l’alimentazione: il display si illuminerà immediatamente mostrando i valori di tensione e corrente.
Contenuto della confezione

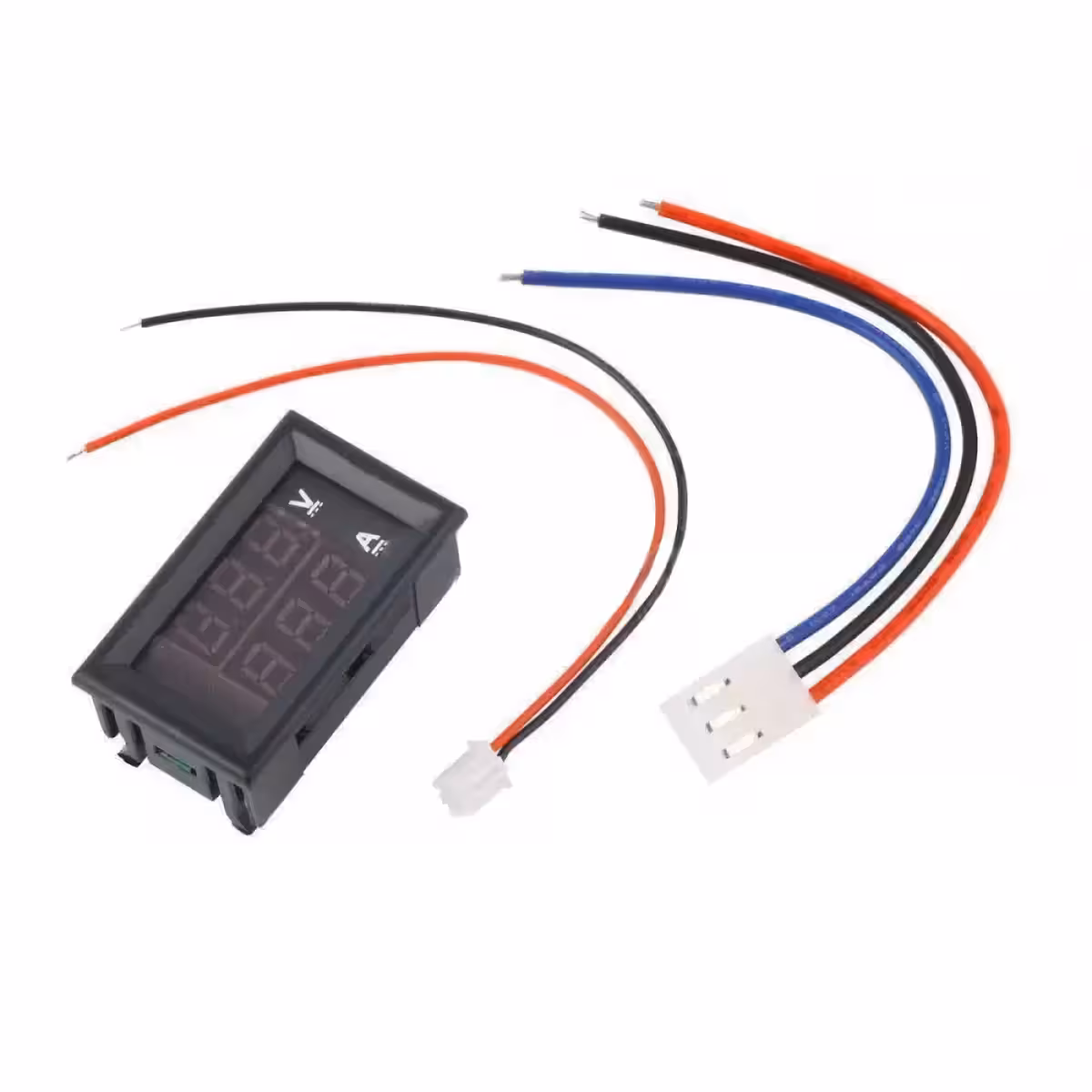

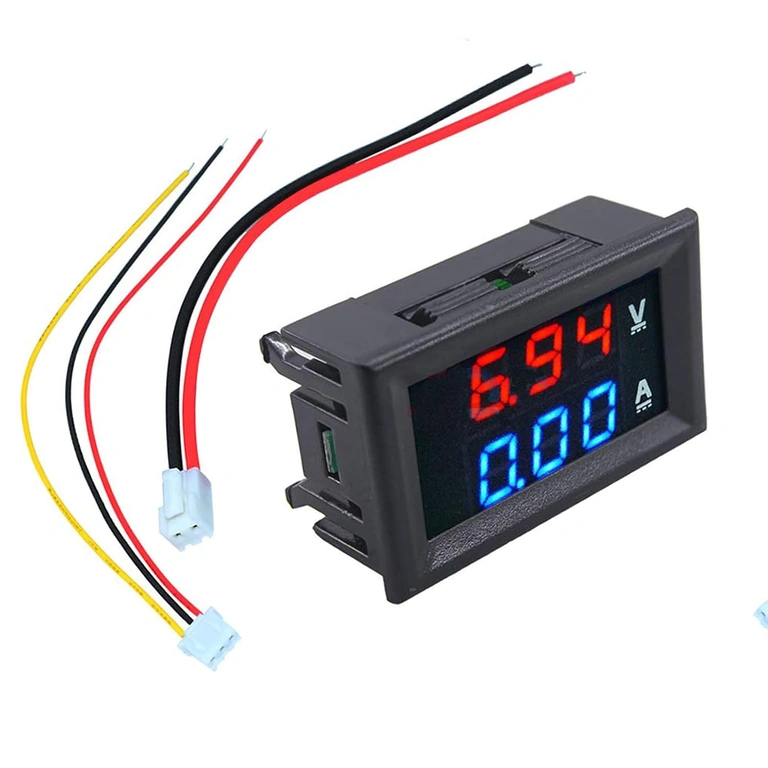

- 1× Modulo voltmetro-amperometro digitale DC 0–100V / 0–10A
- Cavi di collegamento (~15 cm, pre-cablati)
- Clip di fissaggio laterali
Domande Frequenti
È adatto per sistemi solari a 12V o 24V?
Certamente. La tensione di alimentazione del modulo (4–30V) è perfettamente compatibile con i comuni impianti solari, e il range di misura 0–100V / 0–10A copre i parametri tipici dei pannelli di piccola e media potenza.
È necessario uno shunt esterno?
No, lo shunt è integrato nel modulo e supporta correnti fino a 10A. Non serve aggiungere alcun componente esterno.
Come misuro tensioni superiori a 30V se la mia alimentazione è limitata?
Utilizza lo Schema 2: alimenta il modulo con una fonte separata (4–30V) e misura il circuito principale fino a 100V in totale isolamento.
Funziona con corrente alternata (AC)?
No. Questo modulo è progettato esclusivamente per circuiti in corrente continua (DC). Non collegare a linee AC.
Quali sono le dimensioni precise per il montaggio?
Il foro richiesto è di 46 × 27 mm. Il frontale del modulo misura 48 × 29 mm, garantendo una copertura perfetta e un fissaggio stabile.
