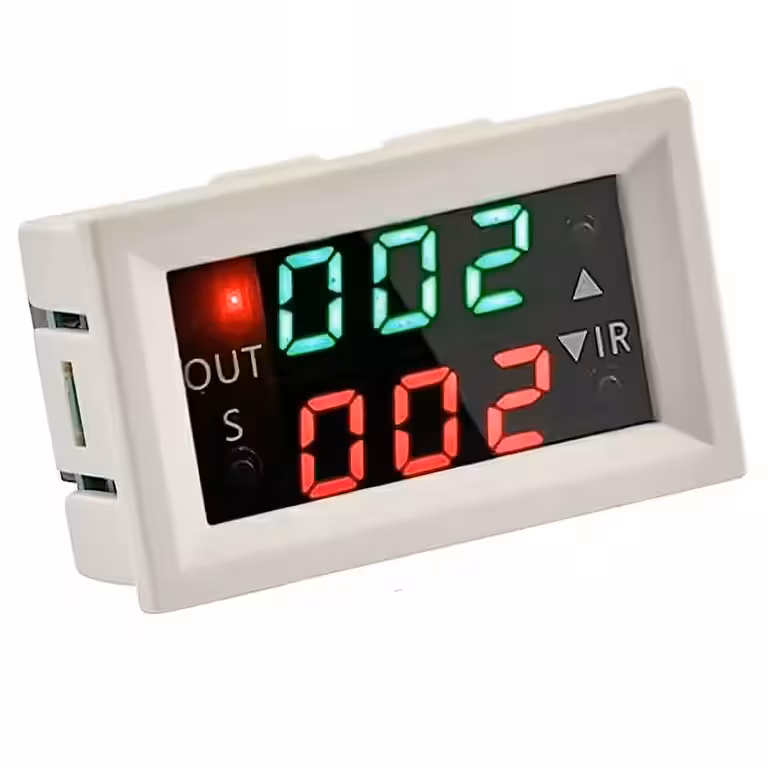

Temporizzatore a relè 12V con doppio display: il controllo preciso per ogni tua automazione
Devi attivare una pompa dopo 10 secondi, spegnere un motore a intervalli regolari o creare un ciclo infinito senza supervisione? Questo temporizzatore a relè programmabile a 12V con doppio display LED ti offre esattamente ciò di cui hai bisogno: controllo millimetrico, visualizzazione chiara e impostazioni che non si perdono in caso di interruzione di corrente.
Nota: le impostazioni configurate vengono salvate automaticamente nella memoria interna, garantendo la continuità operativa al ripristino dell’alimentazione.
Perché scegliere questo modello? (Vantaggi principali):
- Doppio display LED a colori — verde per T1 e rosso per T2, visibili contemporaneamente; saprai sempre esattamente quale intervallo è in esecuzione.
- Relè da 20A — gestisce motori, pompe, elettrovalvole e ventole senza sforzo; una potenza doppia rispetto ai classici moduli da 10A.
- 3 modalità di funzionamento — Delay per un’azione singola ritardata, Timing per una durata controllata, Loop per cicli infiniti senza intervento manuale.
- Intervallo 0–999 (secondi, minuti o ore) — ideale per gestire sia impulsi rapidi di un secondo che processi lunghi fino a 999 ore.
- Memoria non volatile — al riavvio, il dispositivo riprende esattamente da dove si era interrotto; nessuna necessità di riprogrammazione dopo un blackout.
- Blocco impostazioni (P3) — impedisce modifiche accidentali, perfetto per installazioni permanenti o ambienti condivisi.
- Design compatto e standard — dimensioni di 47.6 × 28.6 × 33.2 mm, si integra perfettamente in quadri elettrici o scatole di derivazione industriali.
Dettagli e Prestazioni
Il cuore del modulo è un microcontrollore di precisione che gestisce in modo indipendente i due intervalli temporali, mantenendo la sincronizzazione del doppio display senza ritardi. La funzione P2 (priorità di commutazione) ti permette di decidere se il ciclo deve iniziare con il relè attivo o inattivo, un dettaglio fondamentale per carichi che non tollerano impulsi indesiderati all’avvio. I tre tasti fisici (S, △, ▽) offrono un feedback tattile preciso e consentono una navigazione rapida tra i menu, anche indossando guanti da lavoro.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di alimentazione | 12V DC |
| Corrente massima relè | 20A |
| Intervallo temporale | 0 – 999 secondi / minuti / ore |
| Modalità di lavoro | Delay, Timing, Loop (ciclo ripetitivo) |
| Display | LED digitale duale (verde T1 + rosso T2) |
| Memoria impostazioni | Non volatile — mantiene i dati allo spegnimento |
| Pulsanti di controllo | 3 (S, △, ▽) |
| Dimensioni modulo | 47.6 × 28.6 × 33.2 mm |
| Dimensioni foro di fissaggio | 45 × 26.1 mm |
Istruzioni di Programmazione e Utilizzo
- Tieni premuto il tasto „S” per 6 secondi per accedere al menu di configurazione.
- Usa i tasti „△” o „▽” per modificare i valori; premi nuovamente „S” per passare al parametro successivo.
- P0 – unità di tempo per il Tempo 1 (display verde): P0-0 = secondi | P0-1 = minuti | P0-2 = ore.
- P1 – unità di tempo per il Tempo 2 (display rosso): P1-0 = secondi | P1-1 = minuti | P1-2 = ore.
- P2 – priorità di commutazione: P2-on = priorità avvio | P2-off = priorità arresto.
- P3 – blocco impostazioni: P3-0 = sbloccato | P3-1 = bloccato (protezione contro modifiche).
- Premi due volte il tasto „S” per accedere all’interfaccia di impostazione delle durate effettive: display verde = Tempo 1, display rosso = Tempo 2.
- Esempio avvio ritardato: 6 secondi – imposta P1-0, verde: 000, rosso: 006.
- Esempio arresto ritardato: 5 secondi – imposta P0-0, verde: 005, rosso: 000.
- Esempio ciclo infinito: 3 sec acceso / 2 sec spento – imposta P0-0, P1-0, P2-ON, verde: 003, rosso: 002.
Contenuto della confezione
- 1 x Modulo temporizzatore a relè programmabile 12V con doppio display LED
Domande Frequenti
Cosa succede alle impostazioni se manca la corrente?
Il modulo è dotato di memoria non volatile che salva automaticamente tutti i parametri. Al ripristino dell’alimentazione, il dispositivo riprende il funzionamento con le impostazioni salvate, senza bisogno di alcuna riconfigurazione.
Posso usare questo modulo per controllare un motore a corrente continua?
Certamente. Il relè integrato supporta carichi fino a 20A, rendendolo perfetto per motori DC, piccole pompe, ventole o elettrovalvole, a condizione che l’assorbimento rientri nei limiti specificati.
Qual è la differenza tra modalità Delay e modalità Loop?
La modalità Delay attiva il relè una sola volta dopo l’intervallo impostato. La modalità Loop crea un ciclo infinito, alternando lo stato attivo (T1) e inattivo (T2), ideale per illuminazione intermittente o controlli periodici.
Il modulo può essere alimentato a 24V?
Questo modello è progettato esclusivamente per un’alimentazione a 12V DC. L’applicazione di una tensione superiore può danneggiare irreparabilmente il circuito. Per sistemi a 24V è necessario utilizzare un modello dedicato o un convertitore DC-DC step-down.
Quanto è precisa la temporizzazione?
Il modulo offre un’elevata precisione al secondo grazie al microcontrollore integrato. Per intervalli lunghi (ore), l’errore è trascurabile nelle normali applicazioni di automazione.
