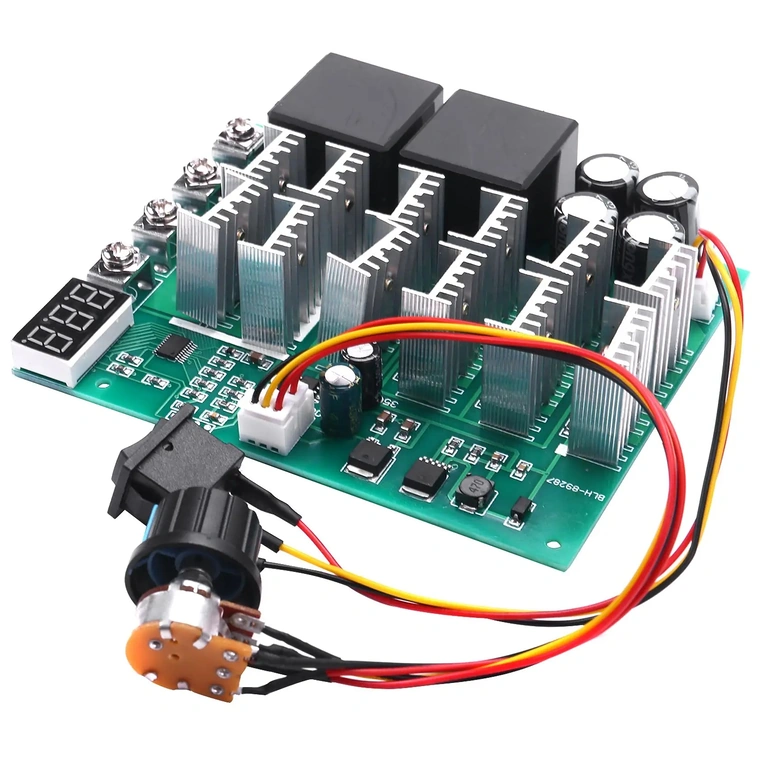

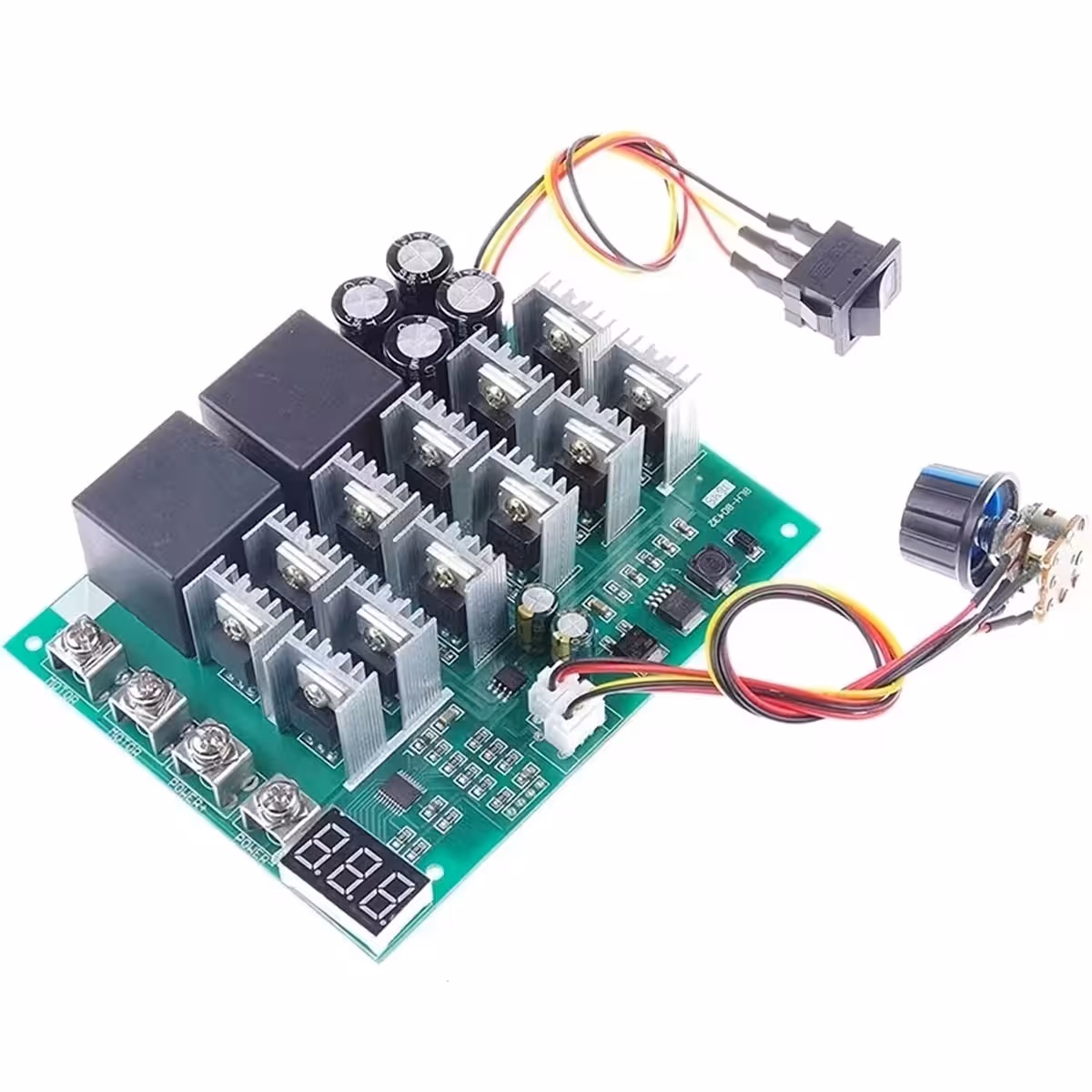

Controller PWM Digitale 60A/100A – Controllo preciso della velocità per motori DC e generatori HHO
Hai bisogno di gestire un motore DC ad alta potenza senza scendere a compromessi? O forse utilizzi un generatore HHO che richiede un controllo costante della corrente per proteggere l’elettrolizzatore? Questo controller PWM digitale con display in tempo reale è la soluzione ideale. Progettato per operare in un range di tensione tra 10V e 55V, supporta una corrente continua di 60A e picchi fino a 100A, gestendo carichi fino a 3000W con estrema affidabilità.
Nota: È obbligatorio collegare il motore o il carico al controller prima dell’accensione. Il funzionamento a vuoto può danneggiare i transistor MOSFET.
Perché scegliere questo modello? (Vantaggi principali):
- Potenza scalabile fino a 3000W — compatibile con sistemi a 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) o 50V (3000W), senza necessità di modifiche hardware.

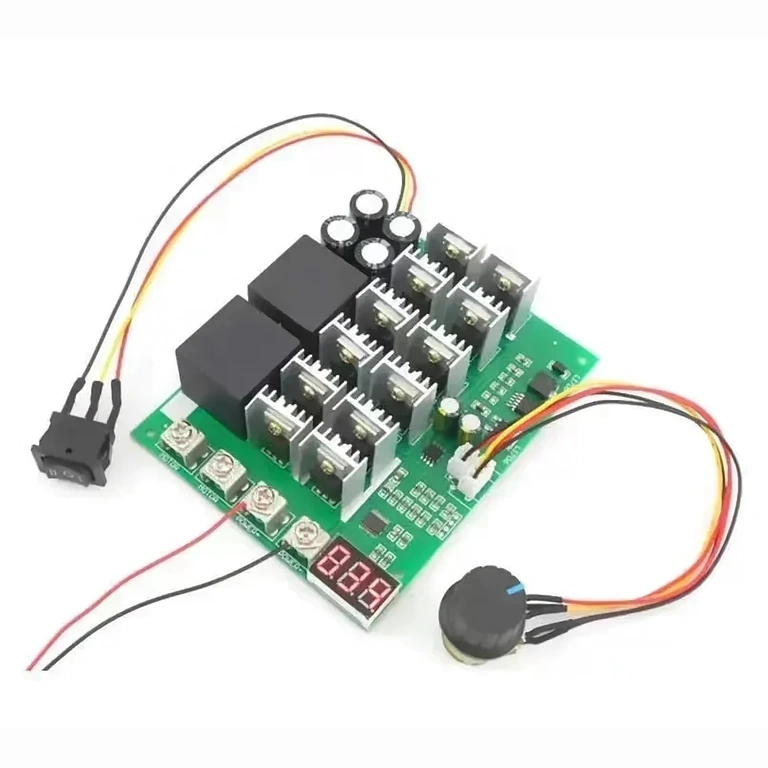

- Display digitale 0–100% — monitora con precisione la percentuale di potenza erogata, eliminando le stime approssimative.

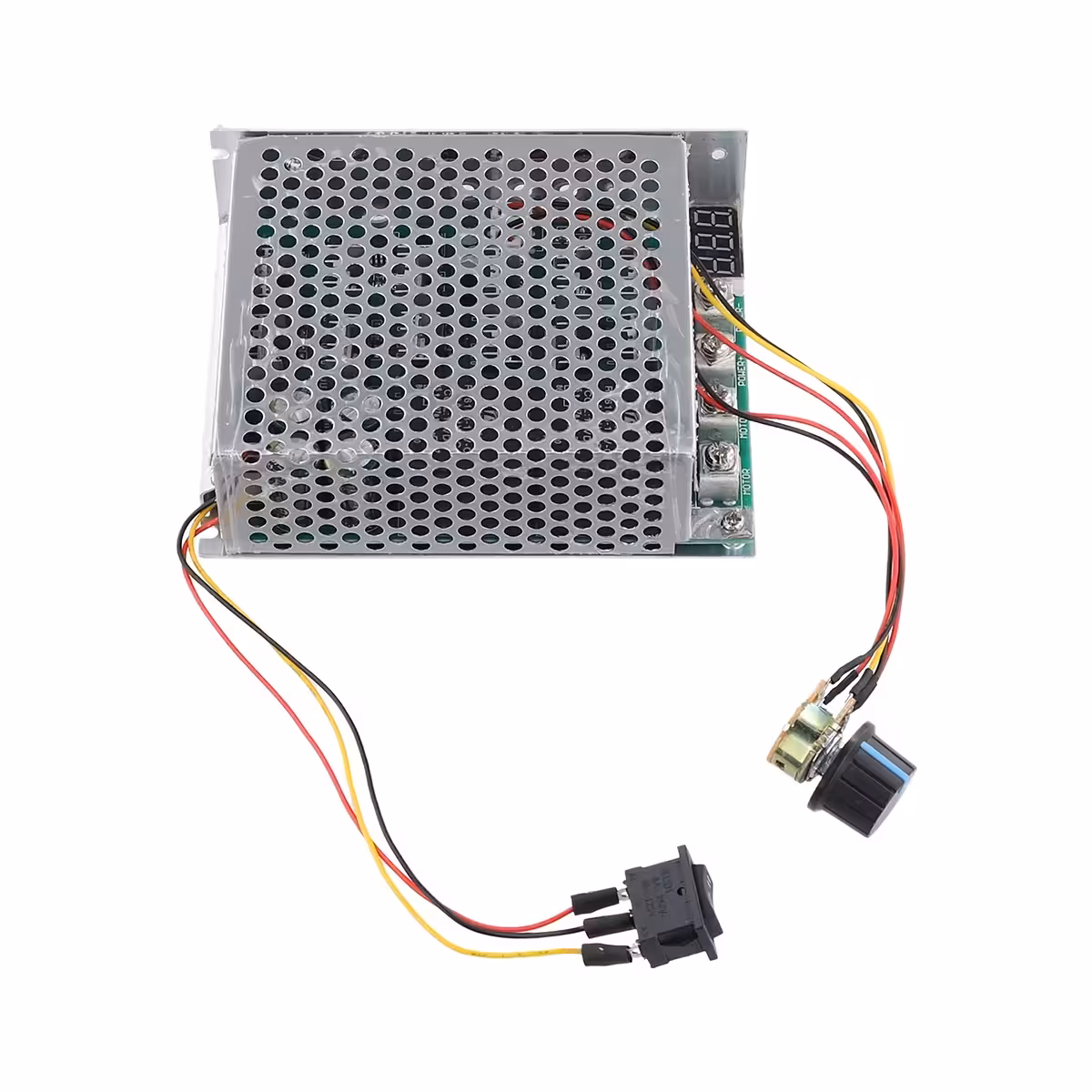

- Inversione di marcia bidirezionale — cambia il senso di rotazione direttamente dal pannello frontale, senza dover modificare i cablaggi.
- Frequenza PWM di 15kHz — riduce il rumore elettromagnetico e protegge gli avvolgimenti del motore durante l’uso prolungato.
- Consumo in standby ridotto (0.01A) — ideale per installazioni permanenti su sistemi a batteria o impianti solari senza sprechi energetici.
- Compatibile con generatori HHO — regola con precisione la corrente verso l’elettrolizzatore, prevenendo sovraccarichi che potrebbero danneggiare le piastre.
- Terminali a vite e selettore da 7mm — connessioni solide e sicure, progettate per resistere nel tempo.
Dettagli e Prestazioni

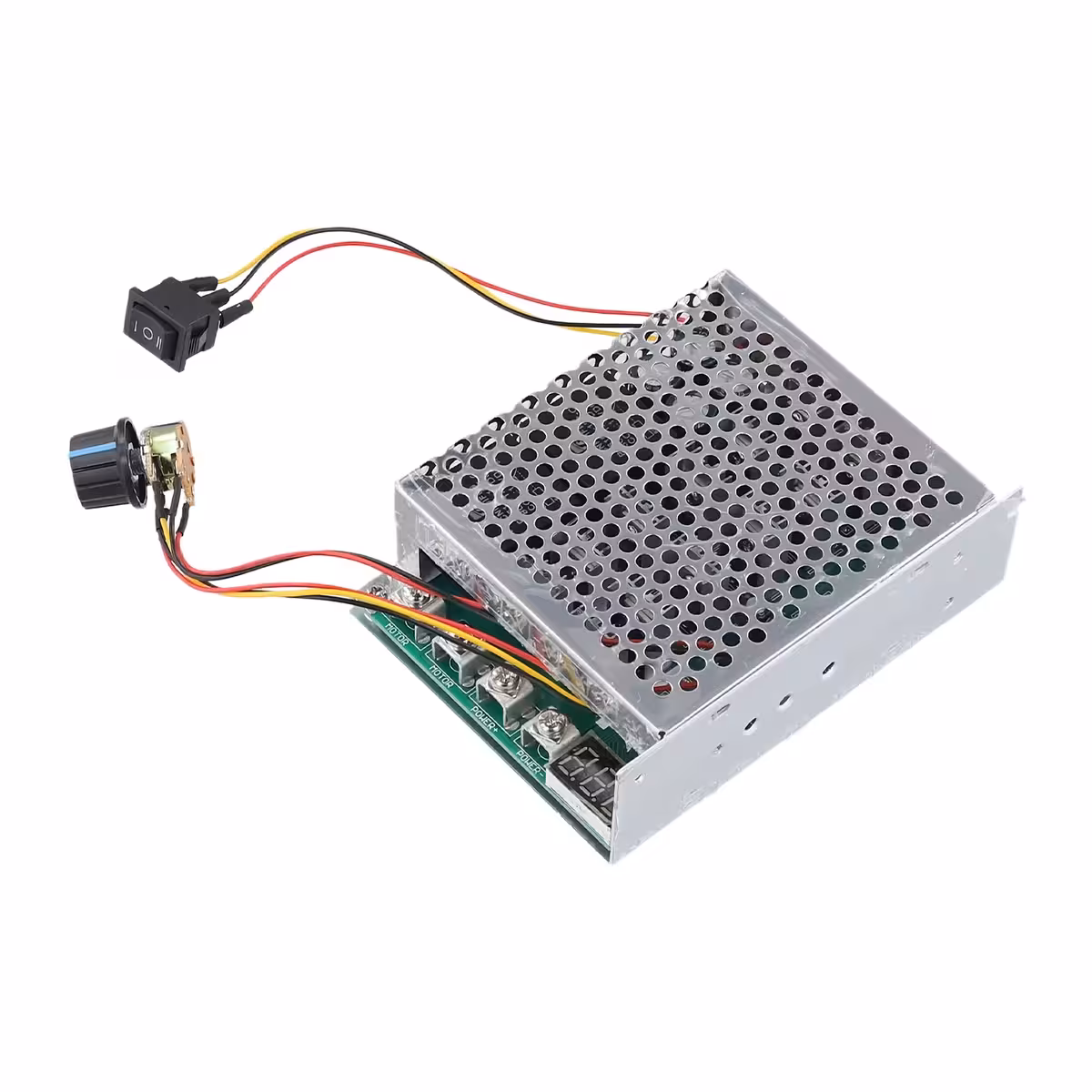

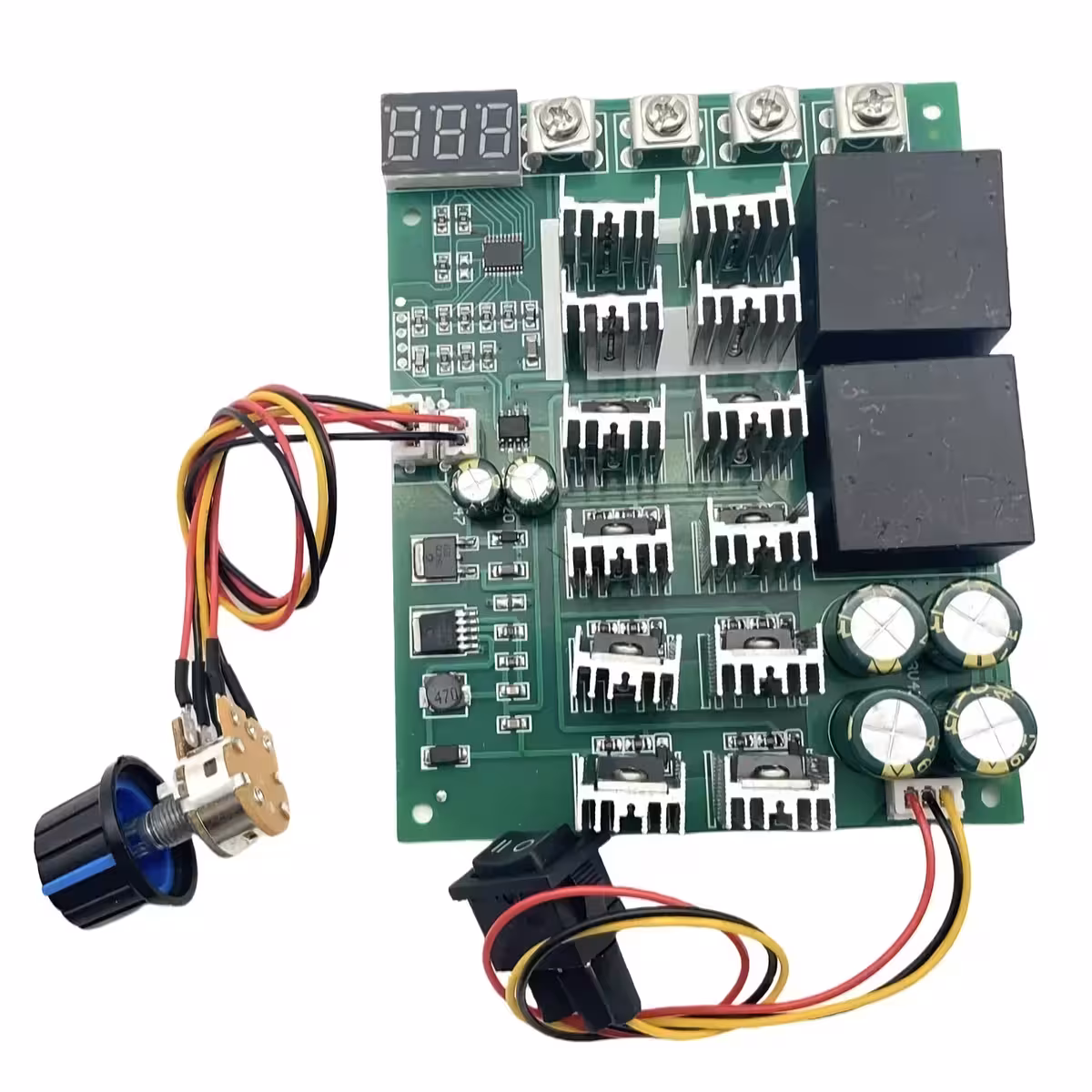

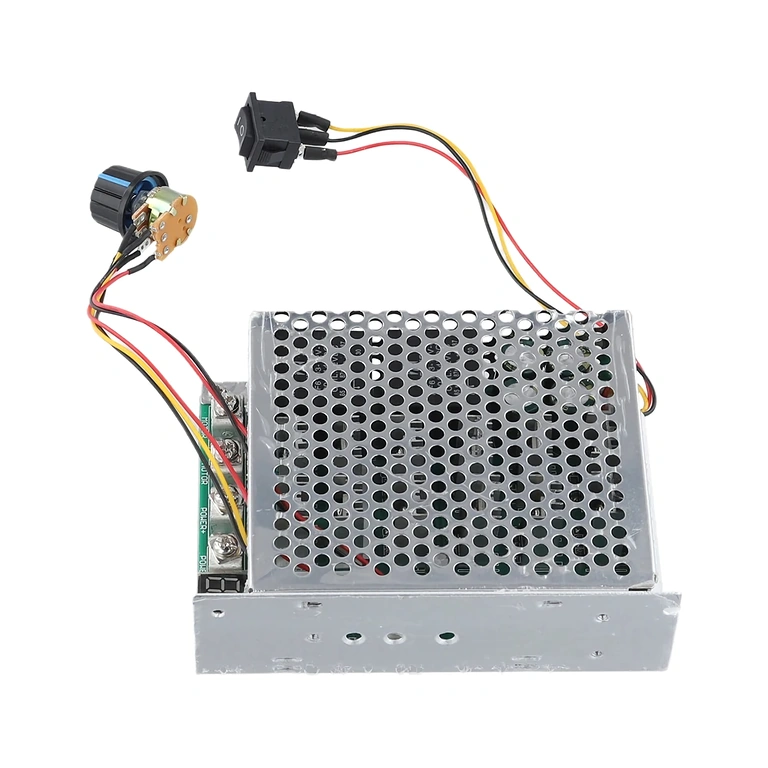

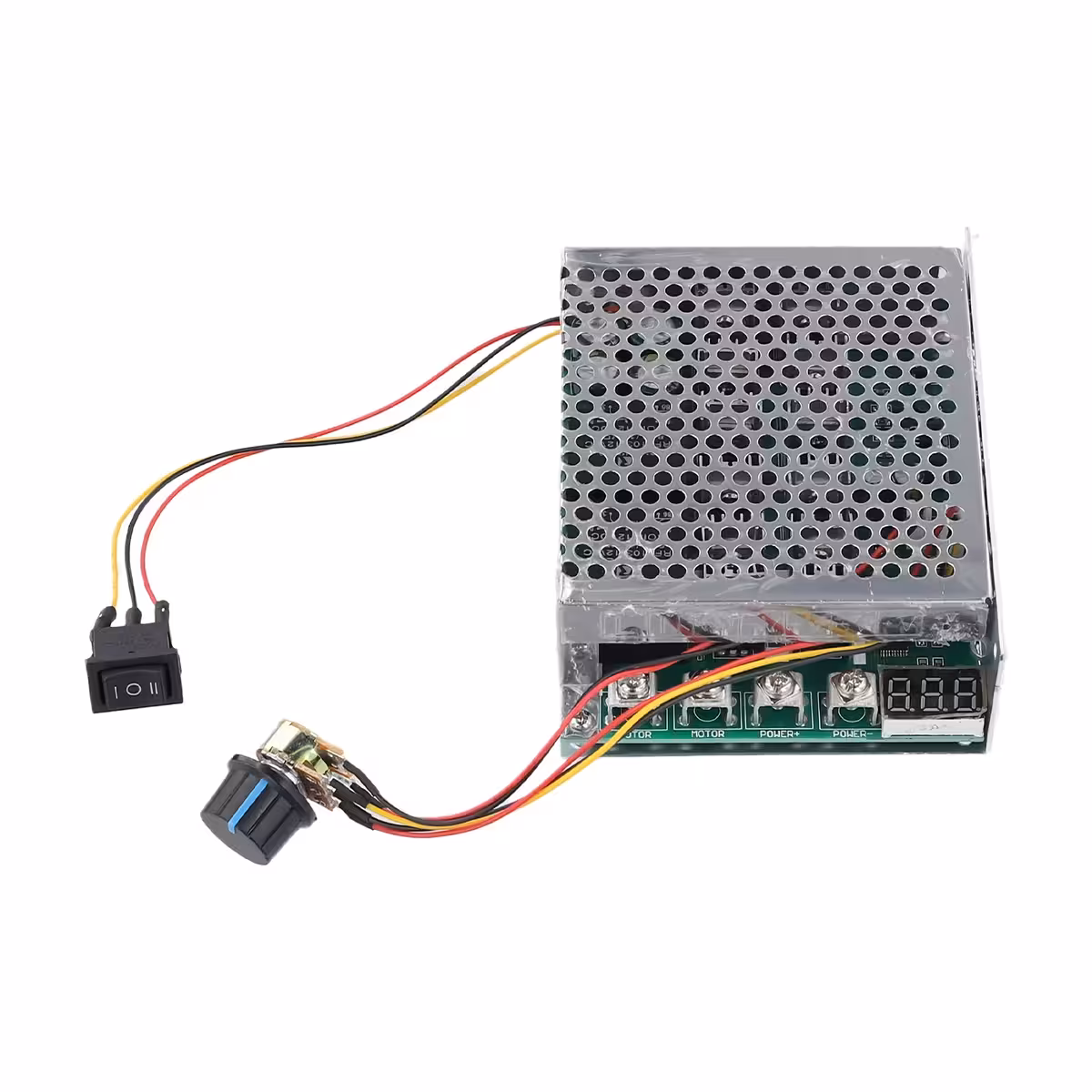

La tecnologia PWM (Pulse Width Modulation) a frequenza fissa di 15kHz garantisce un’erogazione di potenza fluida e lineare, evitando scatti o picchi improvvisi di corrente. I transistor MOSFET di potenza sono dimensionati per gestire picchi di 100A, rendendo il modulo perfetto anche per avviamenti gravosi di motori DC. Grazie alle dimensioni compatte di 120 × 96 × 28 mm, si integra facilmente in quadri elettrici o progetti DIY.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di alimentazione | DC 10V – 55V |
| Tensione di uscita | Lineare (proporzionale al carico) |
| Corrente massima (picco) | 100A |
| Corrente continua | 60A |
| Potenza massima a 12V | 720W |
| Potenza massima a 24V | 1440W |
| Potenza massima a 36V | 2160W |
| Potenza massima a 48V | 2880W |
| Potenza massima a 50V | 3000W |

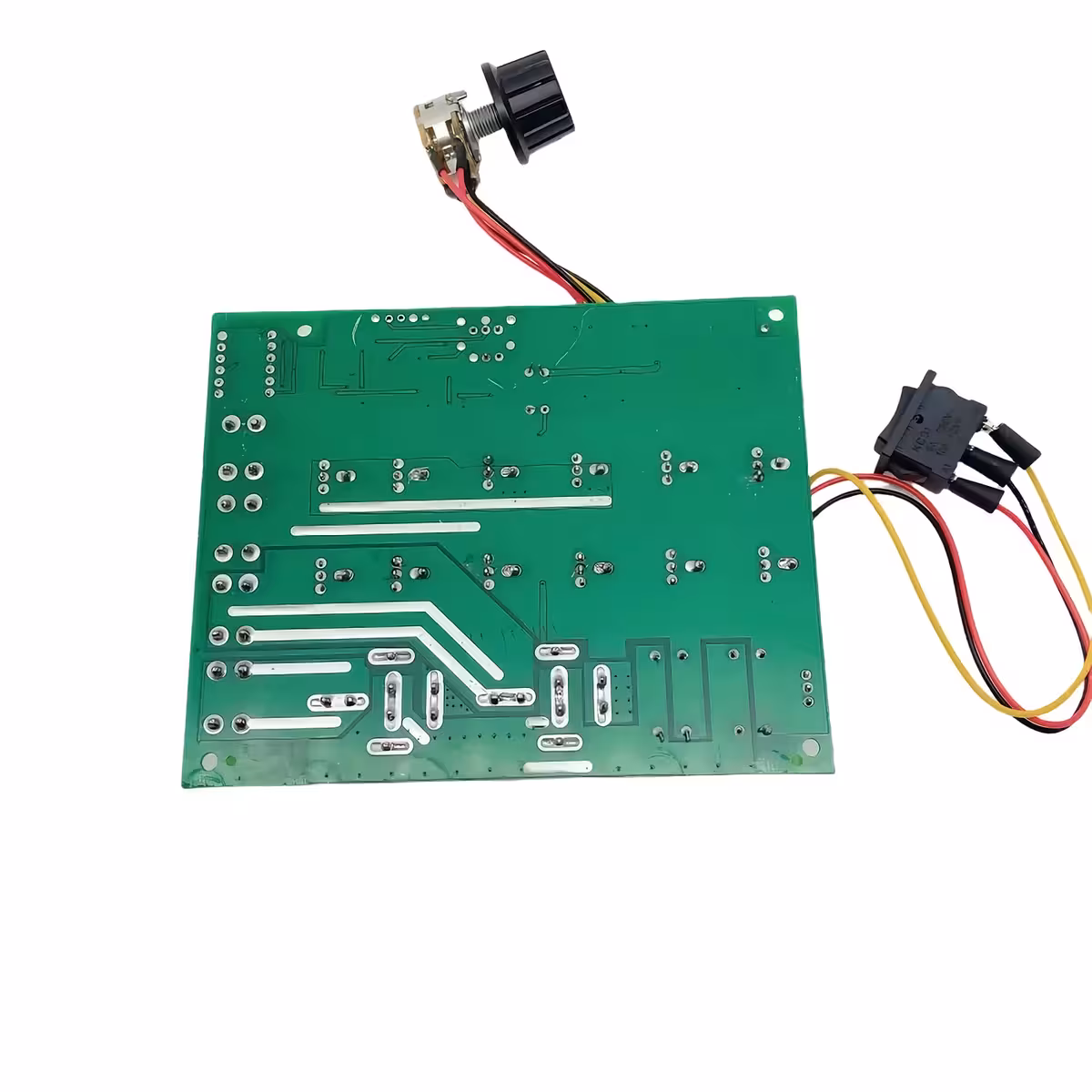

| Regolazione velocità | Potenziometro lineare con interruttore ON/OFF |
| Controllo senso rotazione | Bidirezionale (avanti / indietro) |
| Display digitale | 0–100% (percentuale velocità) |
| Frequenza PWM | 15kHz |
| Consumo standby | 0.01A |
| Dimensioni scheda | 120 × 96 × 28 mm |

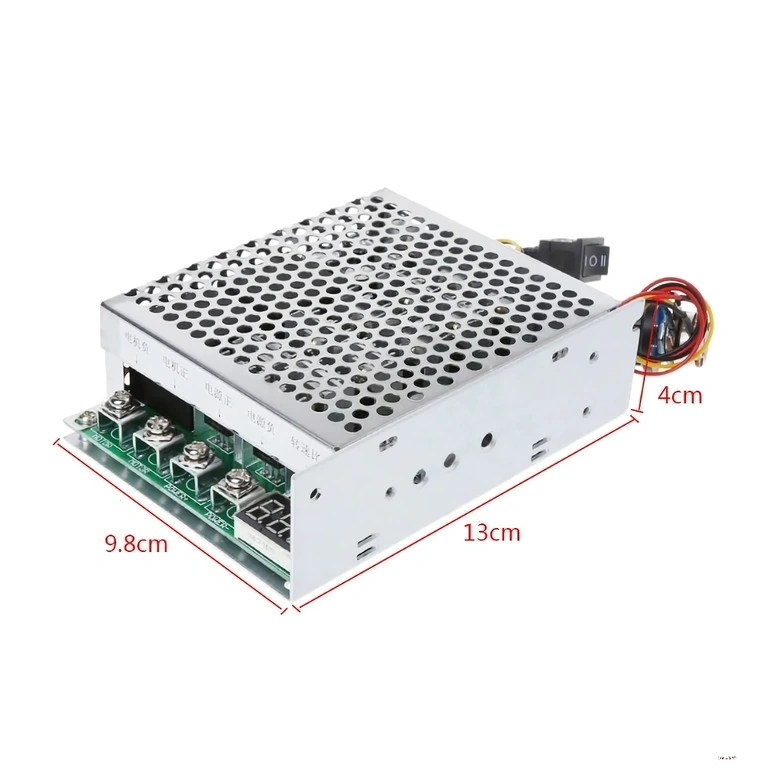

| Dimensioni modulo completo | 13 × 10 × 4 cm |
| Tipo connessioni | Morsetti a vite + selettore 7mm |
Istruzioni per l’uso
- Collega la sorgente di alimentazione DC (10V–55V) ai morsetti di ingresso, rispettando rigorosamente la polarità indicata.
- Collega il motore DC o il carico (generatore HHO, elettrolizzatore, ecc.) ai morsetti di uscita. Non avviare mai il controller senza un carico collegato.
- Imposta il potenziometro al minimo (0%) prima della prima accensione.
- Accendi il controller tramite l’interruttore ON/OFF integrato nel potenziometro.
- Aumenta gradualmente la velocità ruotando la manopola e monitorando il display digitale (0–100%).
- Per invertire il senso di rotazione: porta il potenziometro a 0%, attendi l’arresto completo del motore, premi il tasto di direzione e riavvia gradualmente.
- Per correnti continue superiori a 40A, si consiglia di prevedere una ventilazione attiva (dissipatore esterno o ventola) per mantenere le temperature entro i limiti di sicurezza.
Contenuto della confezione
- 1× Controller PWM Digitale per motori DC 60A/100A 12V–55V con display digitale
Domande Frequenti
Posso testare il controller senza collegare alcun carico?
No. Senza un carico collegato, i transistor MOSFET possono subire danni permanenti. Collega sempre il motore o l’utilizzatore prima di alimentare il dispositivo.
È compatibile con un generatore HHO da 24V e 30A?
Certamente. Il controller supporta 24V e 60A continui, offrendo un ampio margine di sicurezza per il tuo generatore. Assicurati solo che l’alimentatore sia in grado di erogare i 30A necessari.
Posso invertire il senso di rotazione mentre il motore è in funzione?
Non è consigliato. Arresta sempre completamente il motore (potenziometro a 0%), cambia la direzione e riavvia. L’inversione durante la marcia può danneggiare sia il motore che il controller.
È necessario un dissipatore per carichi elevati?
Sì, per correnti continue superiori a 40A. Si consiglia l’installazione di un dissipatore esterno o di una ventola di raffreddamento. Sotto i 40A, il raffreddamento passivo è solitamente sufficiente in condizioni ambientali standard.
Funziona con motori brushless (BLDC)?
No. Questo controller è progettato esclusivamente per motori DC a spazzole (brushed). Per i motori brushless è necessario un controller BLDC specifico con logica di commutazione trifase.
