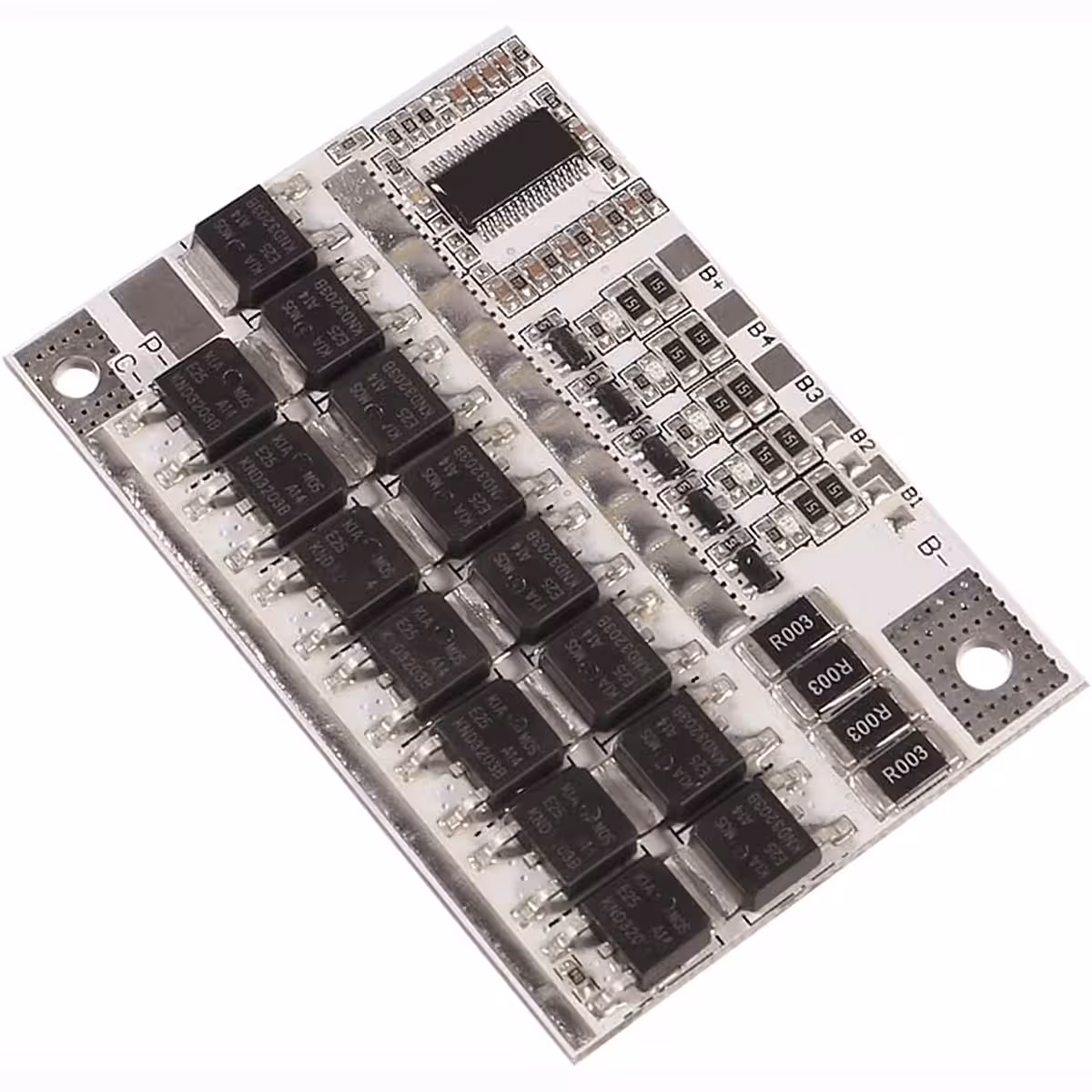

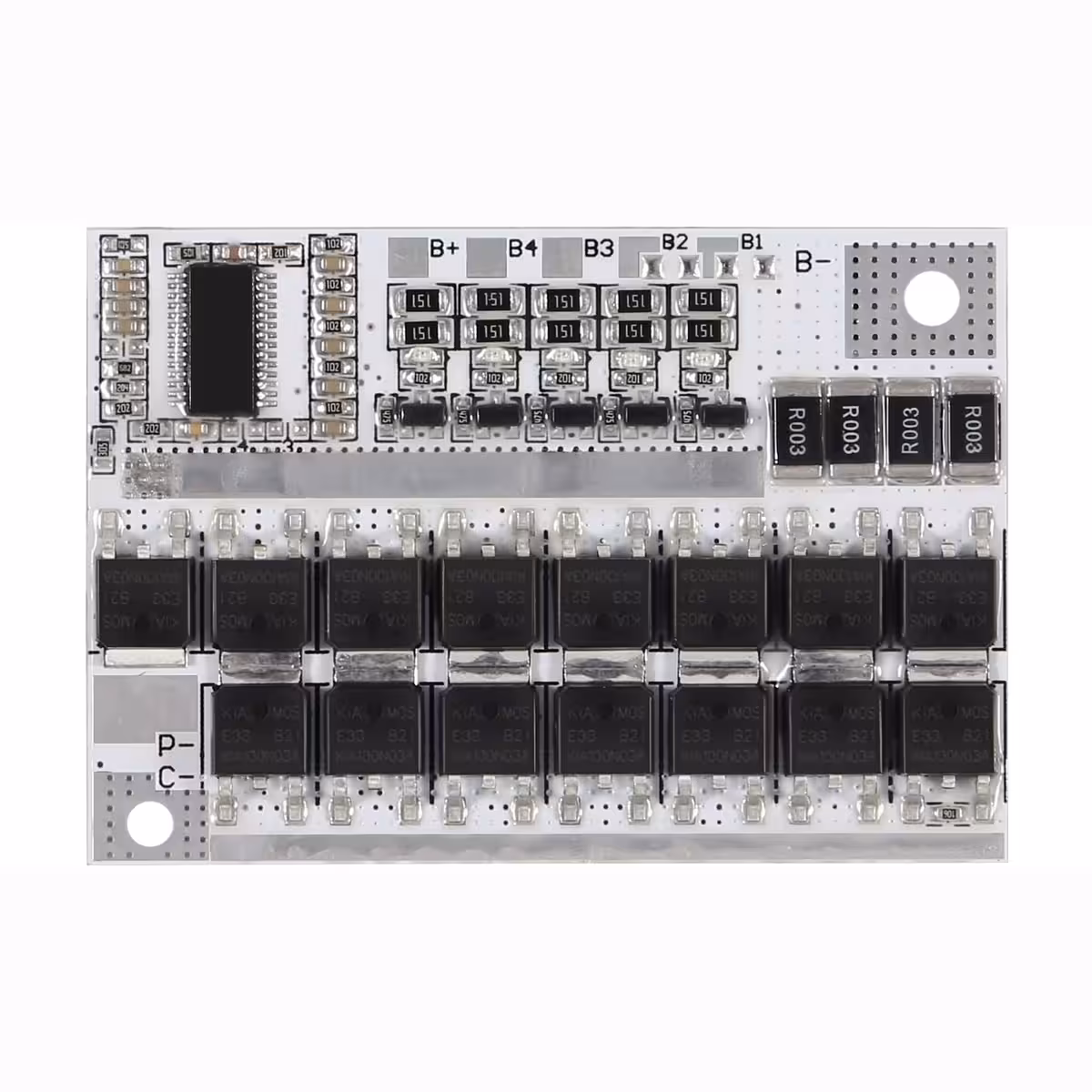

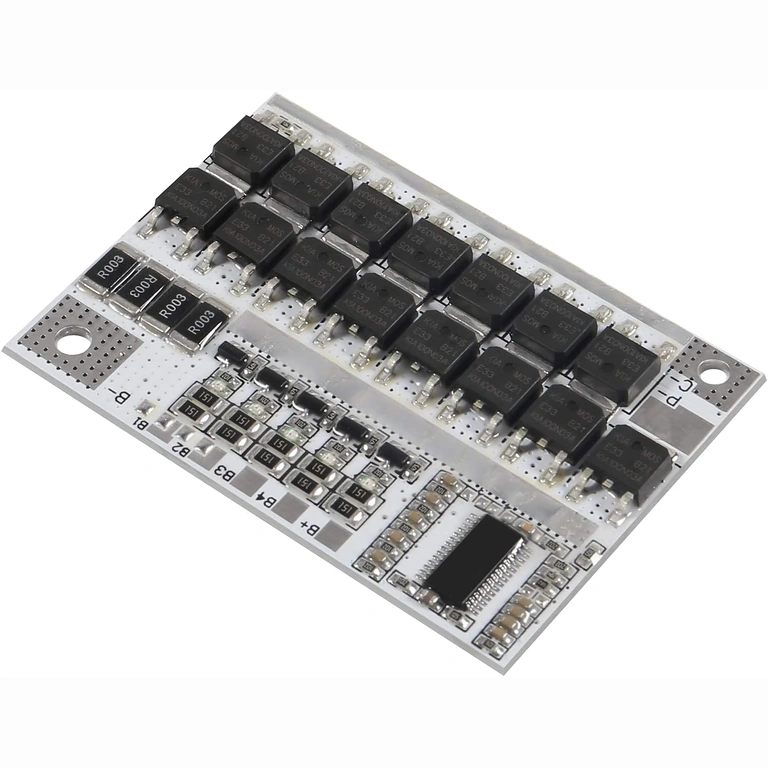

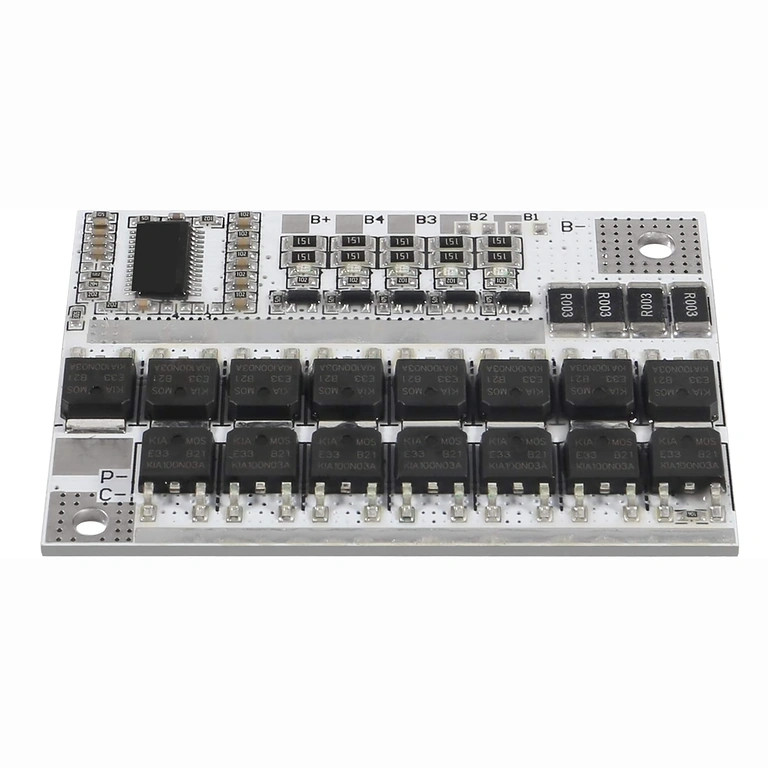

BMS 5S 100A 21V – Protezione completa per pacchi batteria Li-Ion 18650 ad alte prestazioni
Hai assemblato un pacco batterie e vuoi proteggerlo da sovraccarichi o cortocircuiti improvvisi? Un buon BMS 5S 100A 21V è un componente invisibile ma fondamentale: interviene istantaneamente prima che si verifichi un danno. Monitora ogni singola cella, bilancia automaticamente la carica e interrompe il circuito in pochi microsecondi in caso di anomalie.
Nota: Il modulo BMS non include le batterie 18650, che vanno acquistate separatamente. Compatibile anche con configurazioni 3S e 4S.
Perché scegliere questo modello? (Vantaggi principali):
- Corrente di picco da 100A — ideale per gestire gli spunti elevati di utensili elettrici e droni senza interruzioni improvvise.
- Bilanciamento passivo a 60mA — uniforma la tensione tra le 5 celle in tempo reale, garantendo una maggiore durata del pacco e la massima capacità a ogni ciclo.

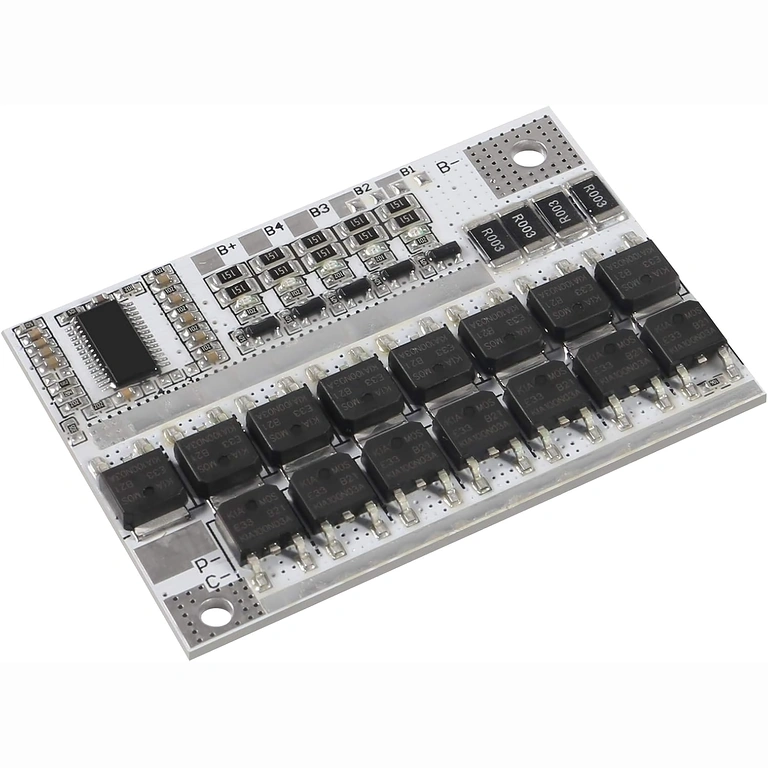

- 4 livelli di protezione integrati — sovraccarico, scarica profonda, sovracorrente e cortocircuito, tutti attivi simultaneamente.

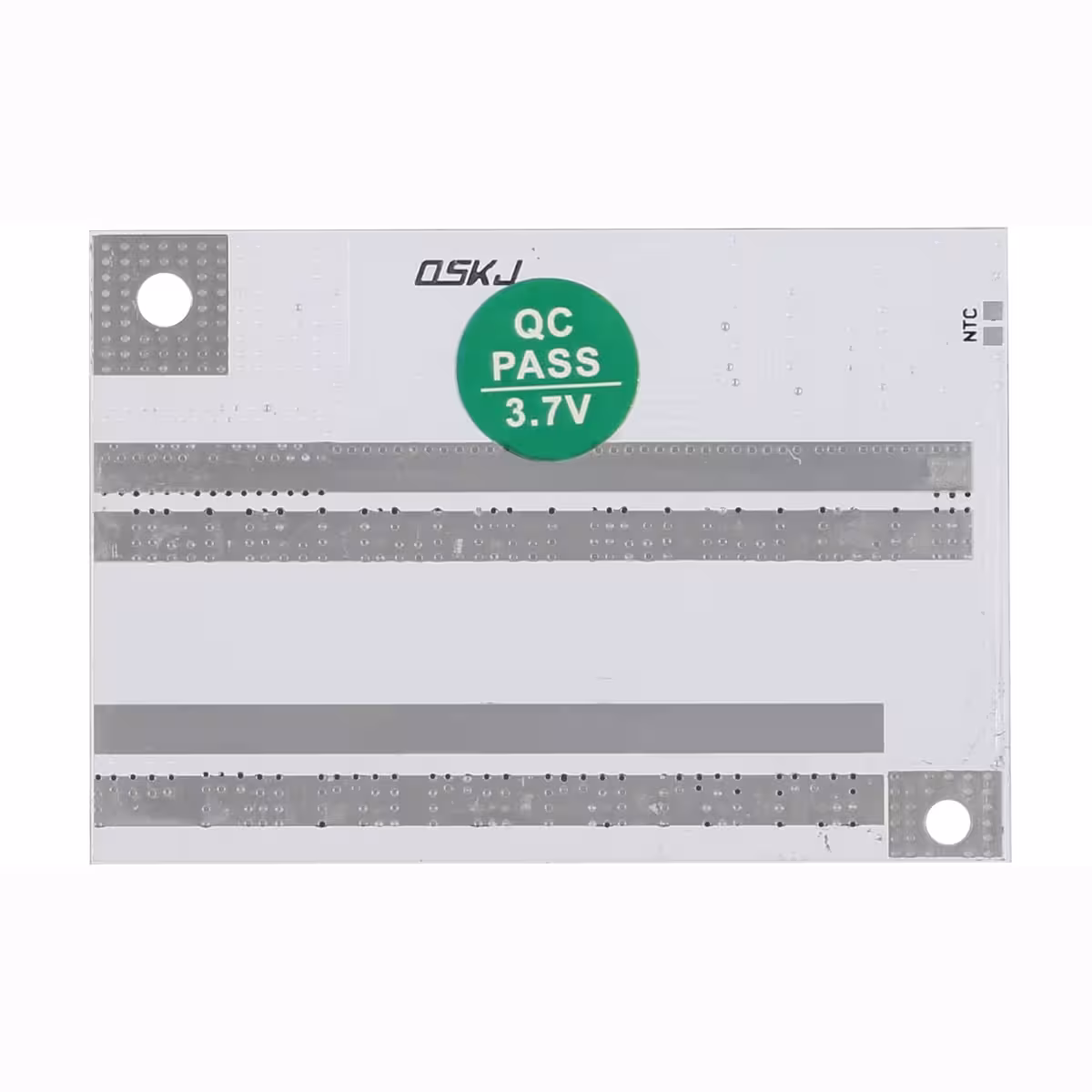

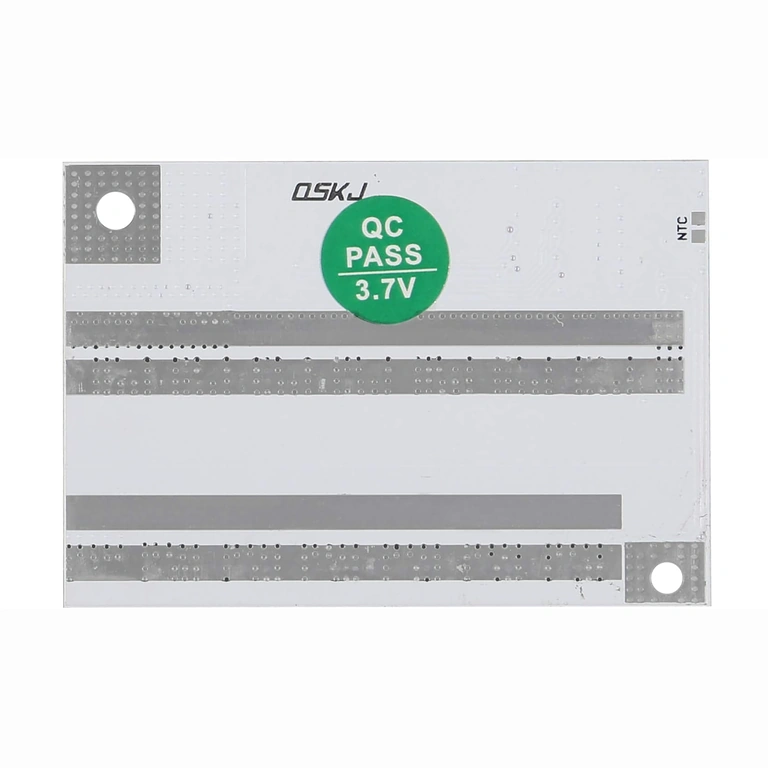

- Design ultra-sottile (3.4mm) — perfetto per alloggiamenti compatti, power bank DIY o veicoli RC con spazio limitato.
- Versatilità 3S, 4S e 5S — un unico modulo per gestire progetti a 11.1V, 14.8V o 21V.
Dettagli tecnici e prestazioni

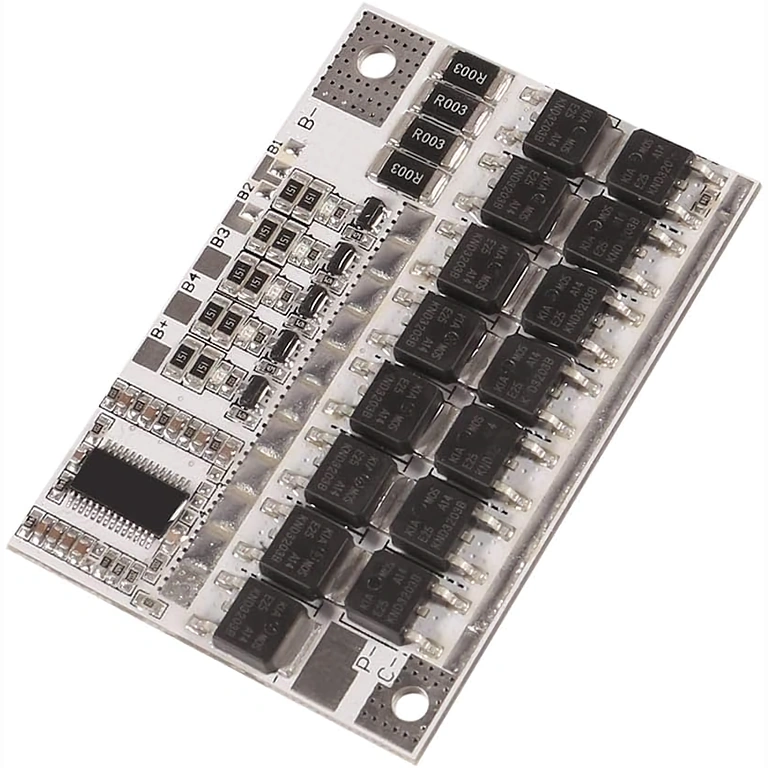

Il circuito integra MOSFET di potenza dimensionati per una scarica continua di 80A e una carica continua di 60A, valori che garantiscono un funzionamento stabile senza surriscaldamenti durante l’uso standard. La tensione di soglia per cella è impostata a 4.25V in carica e 3.00V in scarica, parametri studiati per preservare la chimica delle celle Li-Ion e mantenerne l’efficienza nel tempo.
Il bilanciamento passivo dissipa l’eccesso di tensione dalle celle più cariche, portando l’intero pacco allo stesso livello prima del termine del ciclo di ricarica. Il risultato? Maggiore capacità utilizzabile e meno cicli di vita persi a causa di sbilanciamenti. La protezione contro i cortocircuiti interviene in microsecondi, offrendo una sicurezza superiore rispetto ai fusibili meccanici tradizionali.
| Parametro | Valore / Dettaglio |
|---|---|
| Compatibilità batterie | Li-Ion 18650 (configurazione 5S) |
| Tensione nominale pacco | 21V (5 x 4.2V) |
| Corrente continua di carica | 60A |
| Corrente continua di scarica | 80A |
| Corrente di picco | 100A |
| Tensione massima per cella | 4.25 ± 0.05V |
| Tensione minima per cella | 3.00 ± 0.025V |
| Corrente di bilanciamento | 60mA (bilanciamento passivo) |
| Protezione cortocircuito | Sì |
| Protezione sovraccarico | Sì |
| Protezione scarica profonda | Sì |
| Compatibile 3S / 4S | Sì |

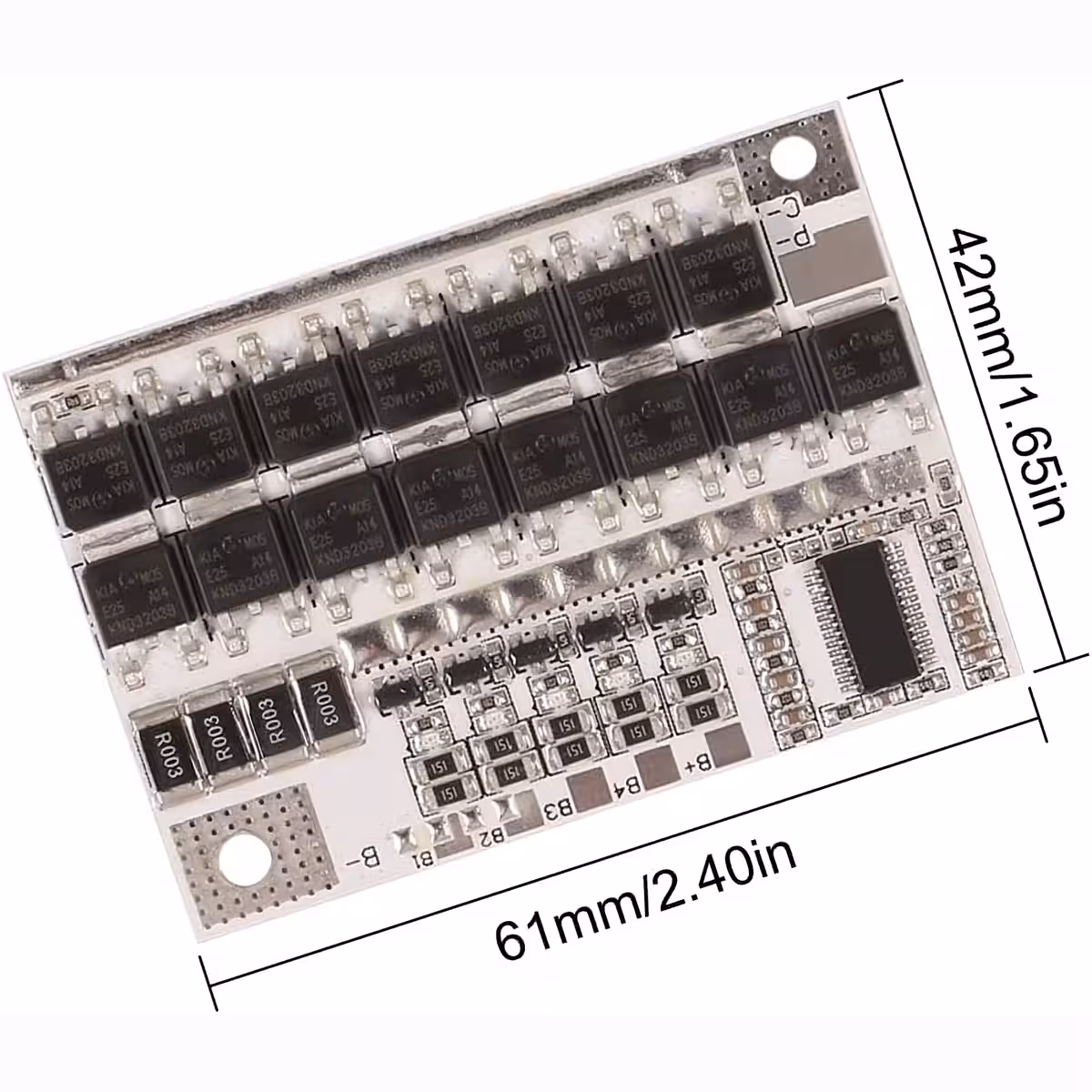

| Dimensioni | 62 x 42 x 3.4 mm |
Contenuto della confezione
- 1x Modulo BMS 5S 100A 21V
Domande Frequenti
Posso utilizzare questo BMS con celle Li-Po invece che Li-Ion 18650?
Tecnicamente sì, poiché le Li-Po condividono lo stesso profilo di tensione (3.7V nominali / 4.2V max per cella). Ti consigliamo comunque di verificare le specifiche esatte delle tue celle prima del collegamento, poiché alcune Li-Po potrebbero avere soglie leggermente diverse.
Cosa succede in caso di cortocircuito in uscita?
Il modulo rileva la sovracorrente in pochi microsecondi e scollega automaticamente il circuito di scarica, proteggendo sia le batterie che il dispositivo collegato. Una volta rimossa la causa, il modulo si resetta automaticamente o manualmente, a seconda della versione.
Funziona anche con meno di 5 celle in serie?
Certamente. Il modulo supporta configurazioni 3S (11.1V) e 4S (14.8V) mantenendo intatte tutte le funzioni di protezione e bilanciamento. Non è necessario acquistare moduli diversi per ogni configurazione.
È necessario un dissipatore per correnti elevate?
Per utilizzi continui sotto gli 80A e a temperatura ambiente normale, il modulo opera stabilmente senza raffreddamento aggiuntivo. Se prevedi di lavorare spesso vicino al picco di 100A, una buona ventilazione o l’aggiunta di un piccolo dissipatore sui MOSFET ne prolungheranno la vita utile.
Posso caricare e scaricare simultaneamente dallo stesso connettore?

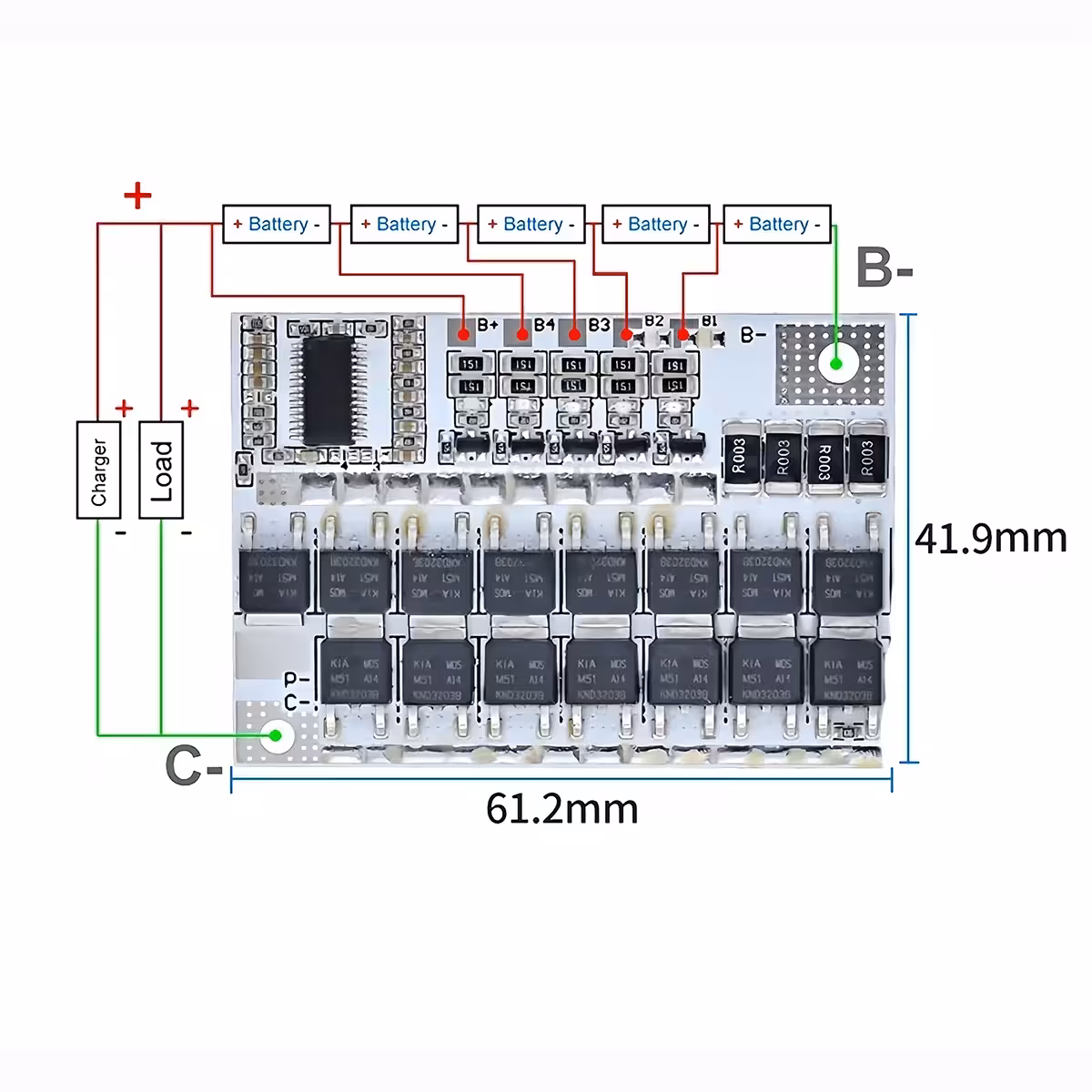

Sì, questo modello utilizza una configurazione a porta comune per carica e scarica. Consulta lo schema di collegamento nella documentazione tecnica per cablare correttamente il caricabatterie e il carico sullo stesso connettore.
