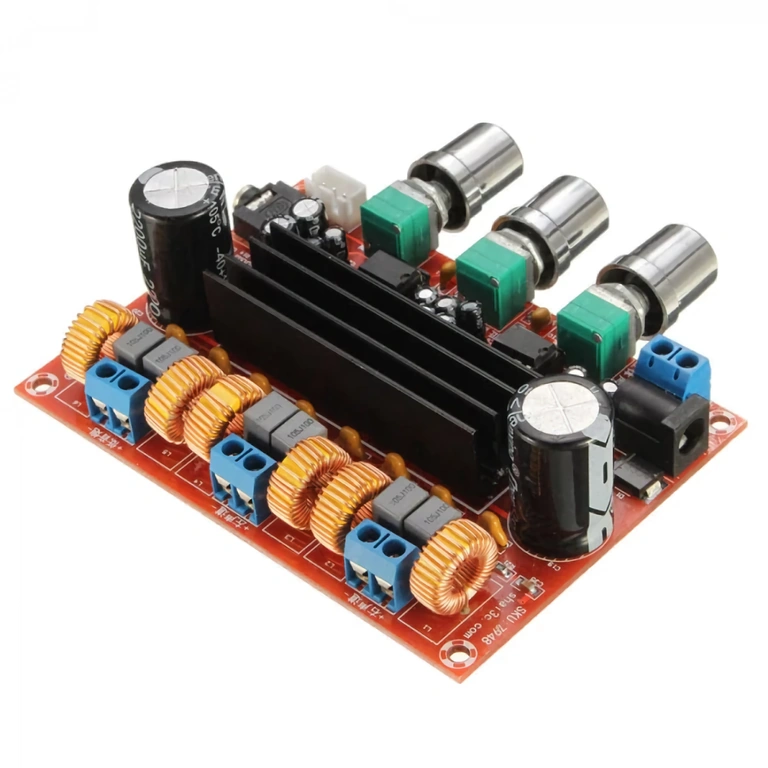

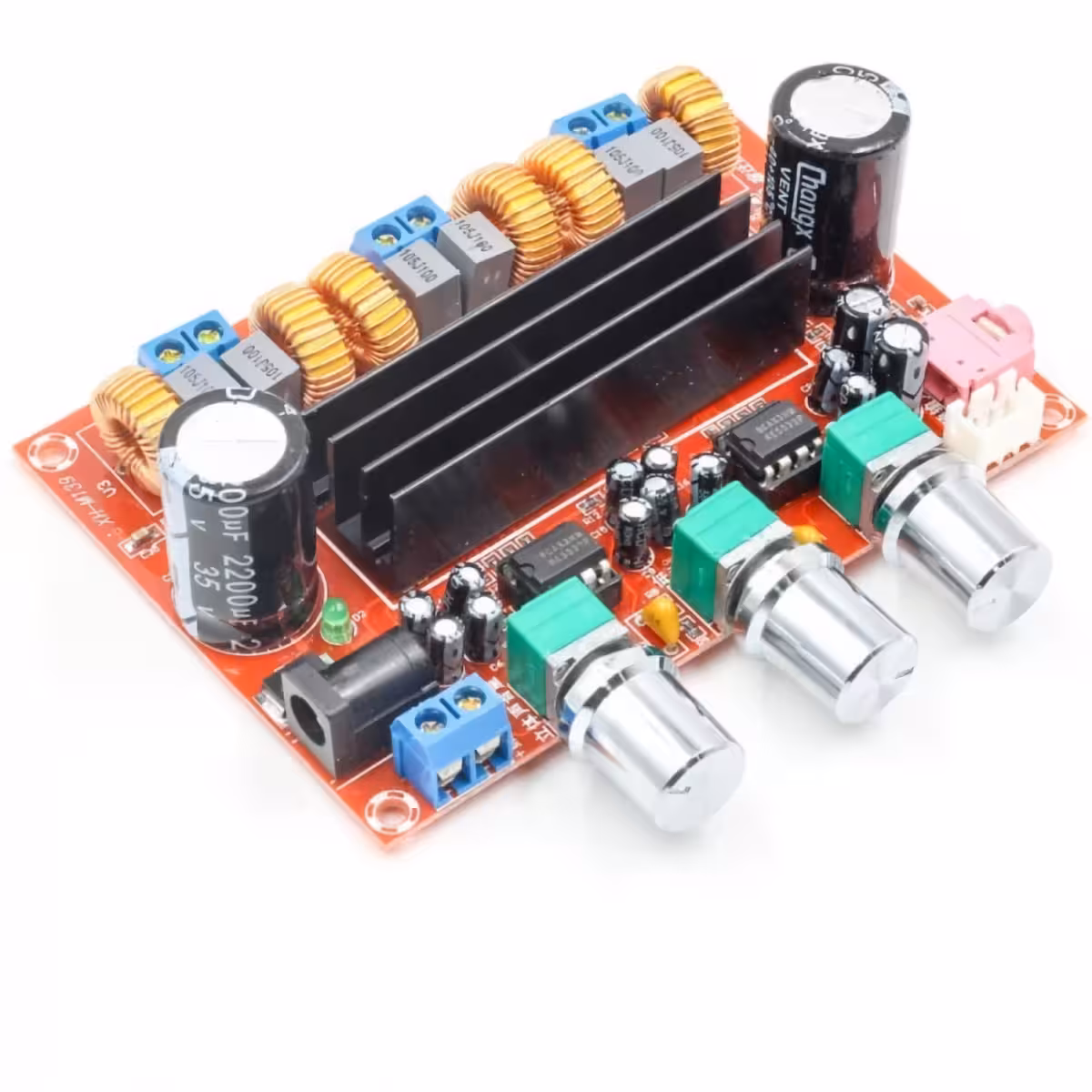

Amplificatore 2.1 TPA3116D2 – Bassi profondi da 100W e audio stereo cristallino in un modulo compatto
Desideri un suono potente, bassi avvolgenti e una resa stereo priva di distorsioni, senza spendere una fortuna in sistemi commerciali? Il modulo amplificatore 2.1 con TPA3116D2 è la soluzione ideale. Grazie all’impiego di due chip Texas Instruments, un’architettura dedicata per il subwoofer e un preamplificatore NE5532 di alta qualità, avrai prestazioni eccellenti su un PCB di soli 10×9 cm, pronto per essere integrato nei tuoi progetti.
Nota: La potenza massima si ottiene a 24V DC con diffusori da 4 Ohm. A 12V o con 8 Ohm, la potenza effettiva sarà proporzionalmente inferiore. Si raccomanda l’uso di un alimentatore stabilizzato da almeno 3A.
Perché scegliere questo modello? (Vantaggi principali):
- Doppio chip TPA3116D2 indipendente — uno dedicato ai canali stereo L/R e l’altro configurato in modalità bridge (BTL) per il subwoofer, garantendo l’assenza di interferenze tra i segnali
- 100W dedicati al subwoofer — configurazione BTL reale per bassi d’impatto, profondi e definiti
- Preamplificatore NE5532 — op-amp dual a basso rumore, standard nell’audio professionale; permette il controllo preciso di bassi, medi e alti direttamente dalla scheda
- SNR di 100dB e frequenza di commutazione 1.2MHz — gli artefatti di commutazione sono ben oltre lo spettro udibile, garantendo un segnale pulito e fedele

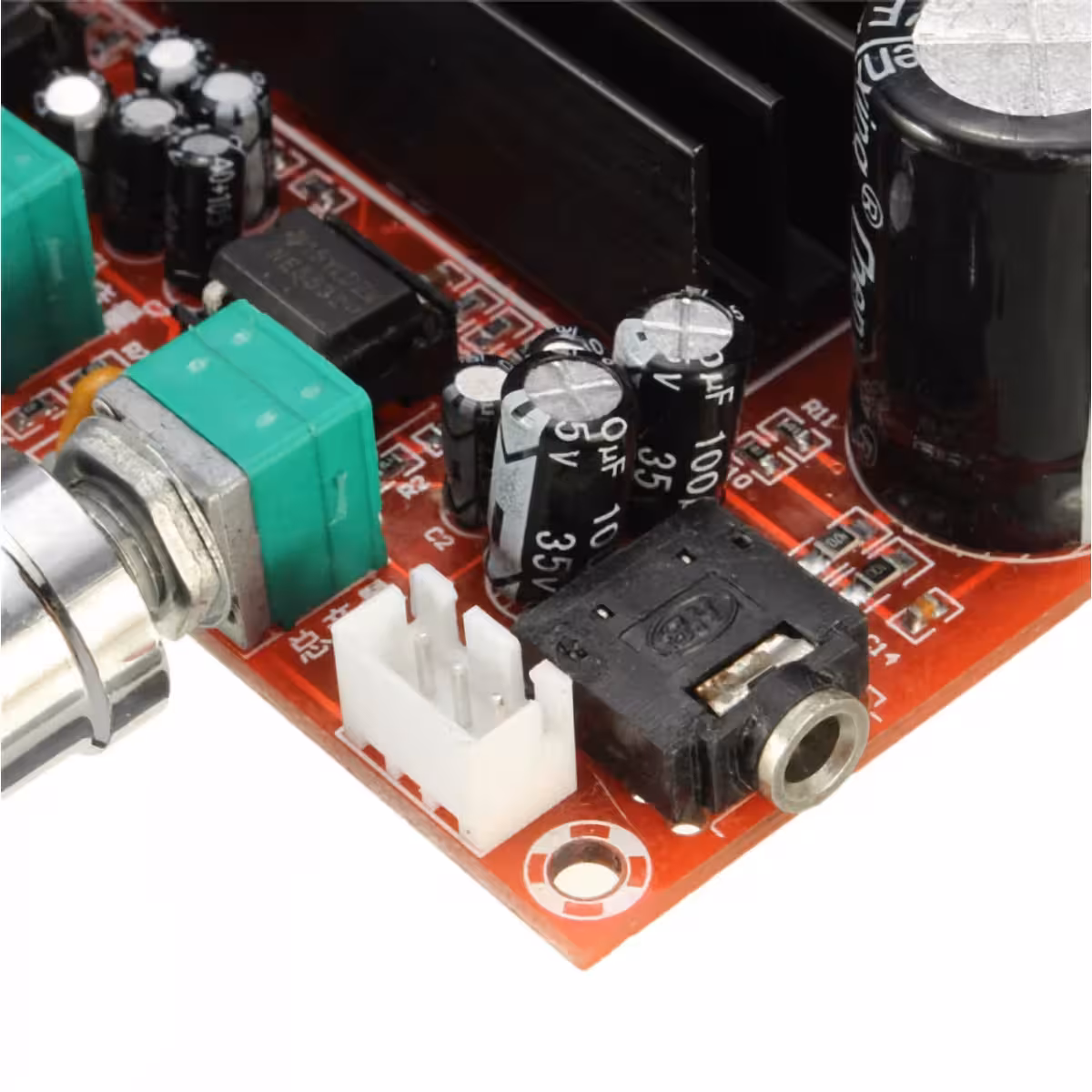

- Doppio ingresso audio selezionabile — collega contemporaneamente PC e smartphone e passa da una sorgente all’altra senza dover scollegare i cavi
- Alimentazione 12–24V DC — compatibile con batterie auto da 12V, alimentatori di rete o pacchi batteria Li-Ion; massima versatilità di installazione

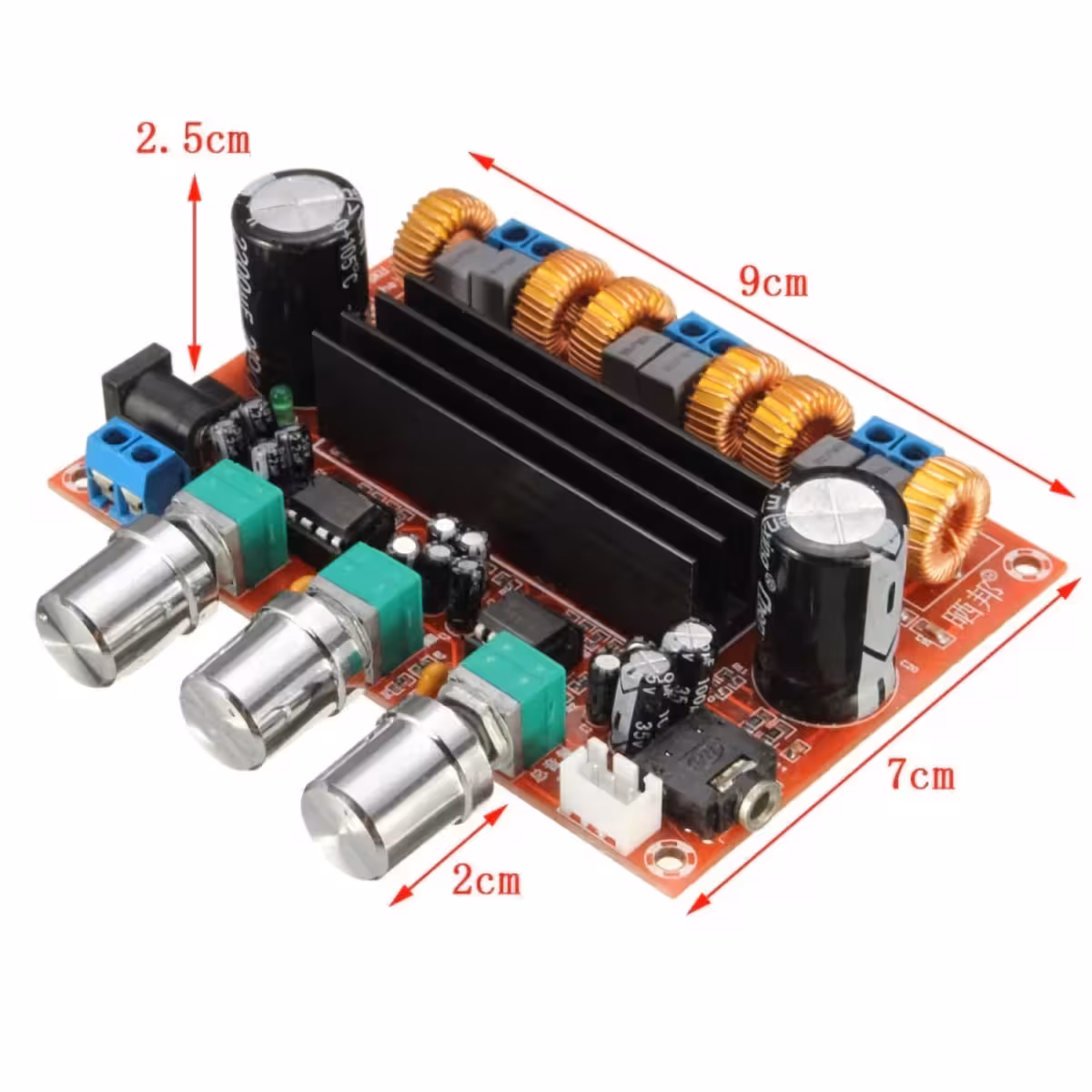

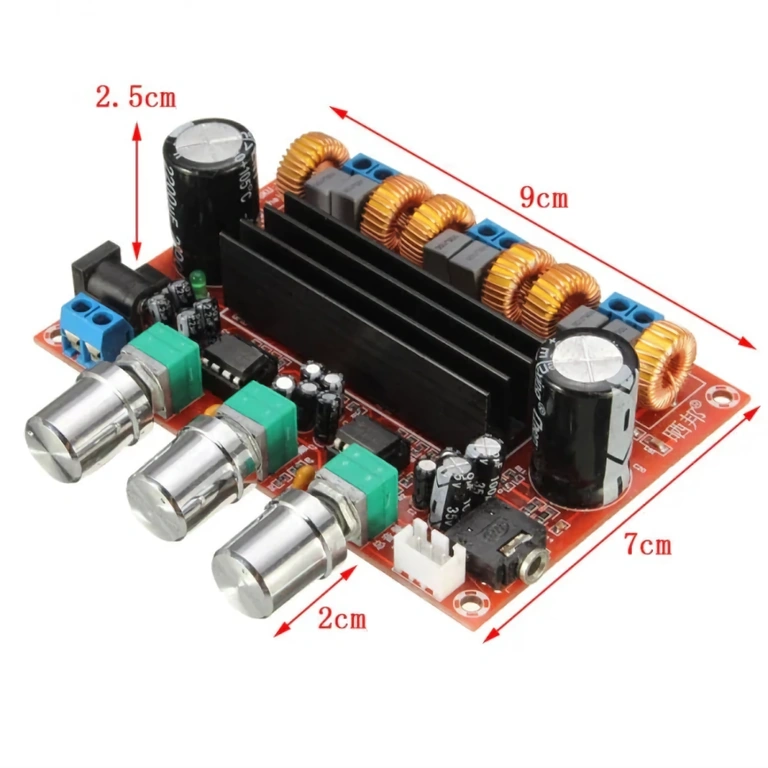

- Dimensioni compatte 10×9×2.5 cm — perfetto per qualsiasi case DIY, casse attive o installazioni in auto

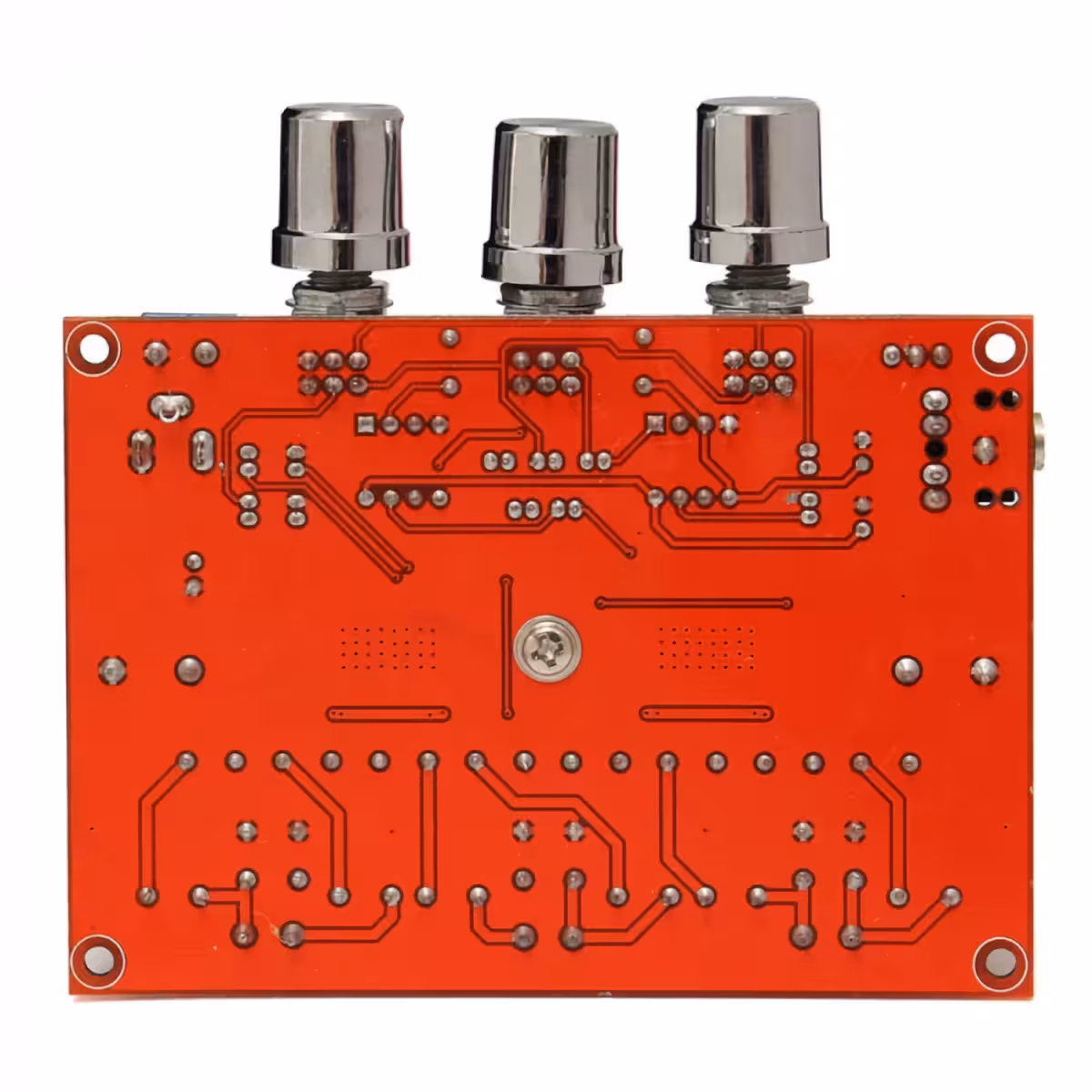

Dettagli e Prestazioni
L’architettura 2.1 è implementata con precisione: il primo TPA3116D2 gestisce i canali stereo, mentre il secondo opera in modalità BTL (Bridge-Tied Load), raddoppiando la tensione sul subwoofer per erogare fino a 100W continui senza stressare l’alimentazione.
Lo stadio di controllo tonale con NE5532 non è un semplice filtro passivo, ma un preamplificatore attivo con una risposta in frequenza da 14Hz a 100kHz, che preserva la brillantezza degli alti e la pienezza dei bassi. La distorsione armonica totale rimane estremamente contenuta anche ad alti volumi, assicurando un ascolto prolungato senza affaticamento uditivo.
| Parametro | Valore / Dettaglio |
|---|---|
| Tipo amplificazione | Classe D (Digitale) |
| Chip amplificatore | 2 × TPA3116D2 (Texas Instruments) |
| Preamplificatore / Toni | NE5532 (op-amp dual low-noise) |
| Configurazione canali | 2.1 – Stereo (L/R) + Subwoofer dedicato |
| Potenza uscita stereo | 2 × 50W |
| Potenza uscita subwoofer | 100W (modalità BTL) |
| Impedenza diffusori | 4 – 8 Ohm |
| Tensione alimentazione | 12V – 24V DC, minimo 3A |
| Risposta in frequenza | 14Hz – 100kHz |
| SNR (Rapporto segnale/rumore) | 100dB |
| Frequenza di commutazione | 1.2MHz |
| Ingressi audio | 2 ingressi selezionabili |
| Controllo volume | Potenziometri integrati su PCB |
| Dimensioni modulo | 10 × 9 × 2.5 cm |

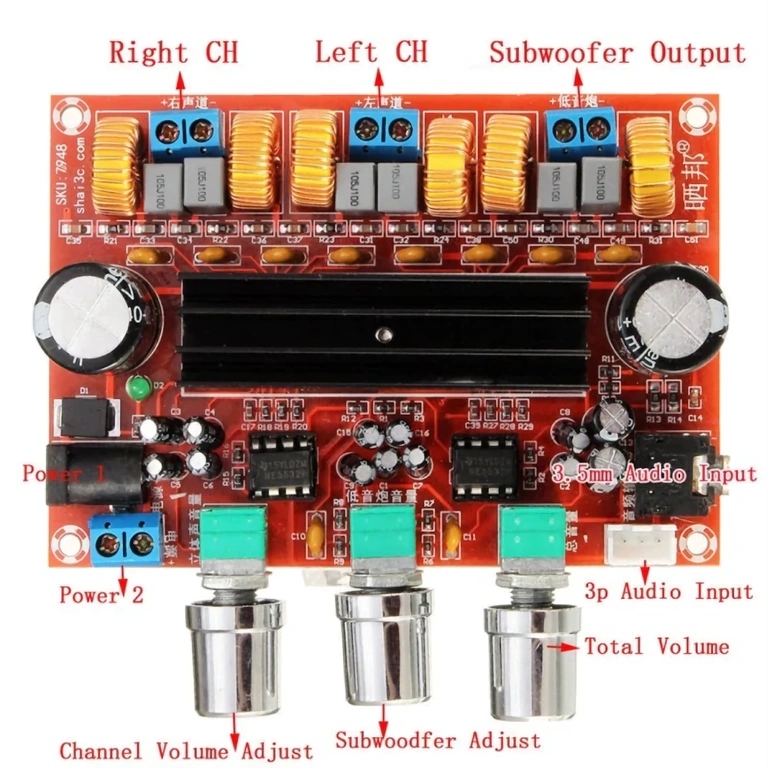

Istruzioni per l’uso
- Alimentazione: Collega un alimentatore DC stabilizzato tra 12V e 24V (minimo 3A), rispettando la polarità indicata sul PCB (+ e –). Per la massima potenza, utilizza 24V / 5A.

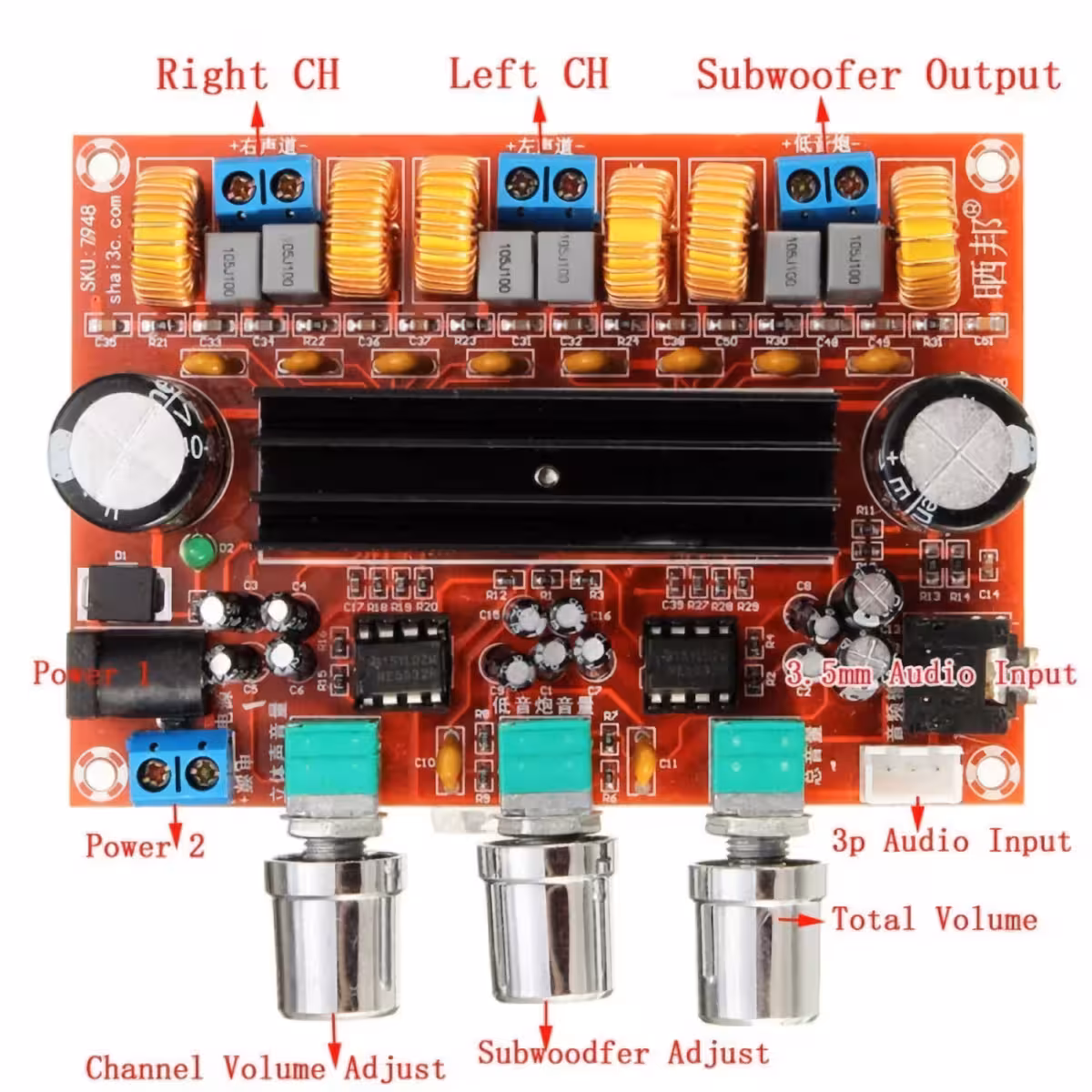

- Connessione diffusori: Collega i diffusori stereo (4–8Ω) ai morsetti L+ / L– e R+ / R–. Collega il subwoofer (4–8Ω, minimo 80W RMS) ai morsetti marcati SUB.
- Selezione ingresso: Collega le sorgenti desiderate e utilizza l’interruttore o il jumper di selezione presente sulla scheda per scegliere l’ingresso attivo.
- Regolazione: Avvia la riproduzione a volume minimo e incrementa gradualmente. Regola i potenziometri di volume generale, livello subwoofer, bassi e alti secondo le tue preferenze.
- Ventilazione: Assicurati che ci sia una corretta circolazione d’aria. In caso di alimentazione a 24V o sessioni prolungate ad alto volume, si consiglia l’applicazione di un piccolo dissipatore sui chip TPA3116D2.

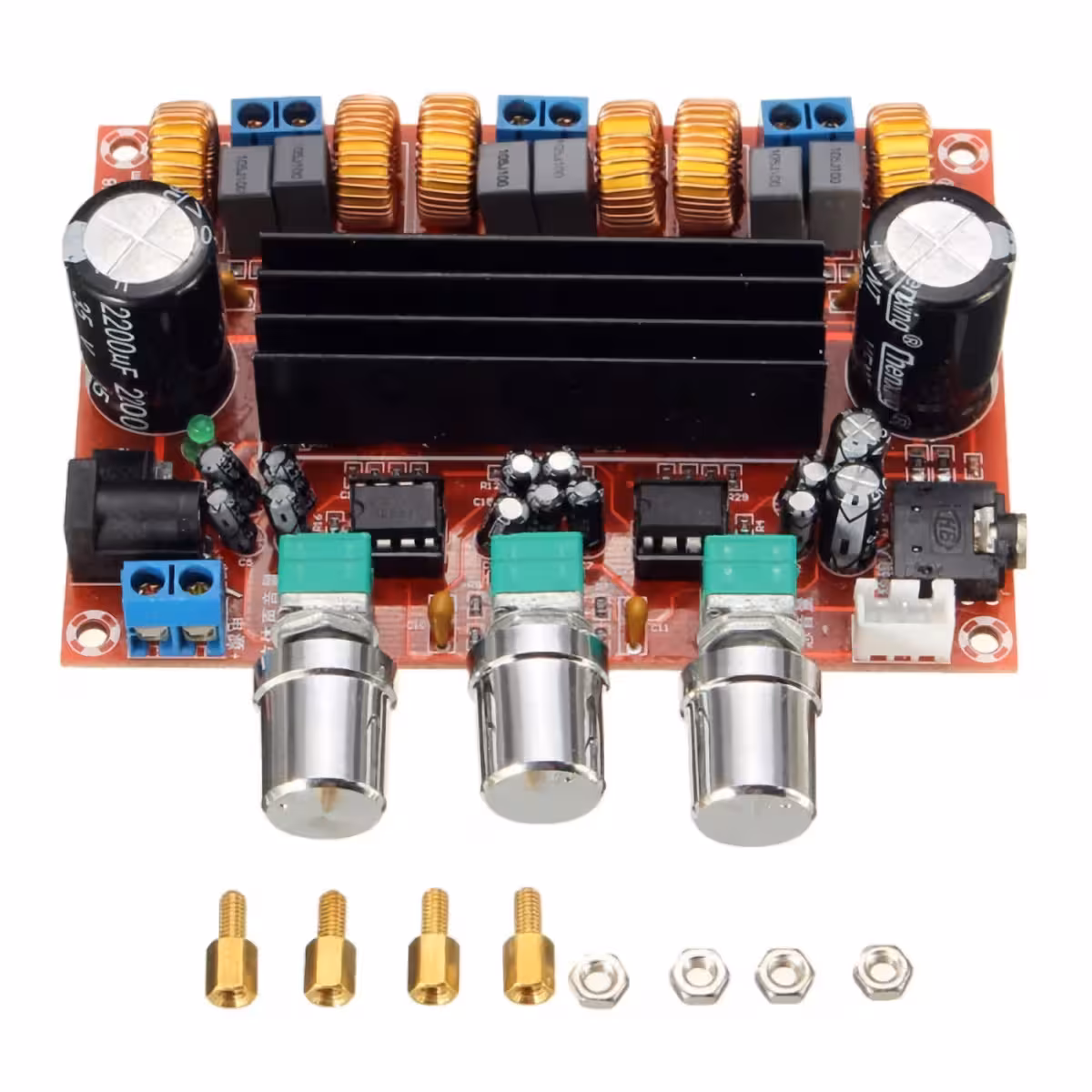

Contenuto della confezione

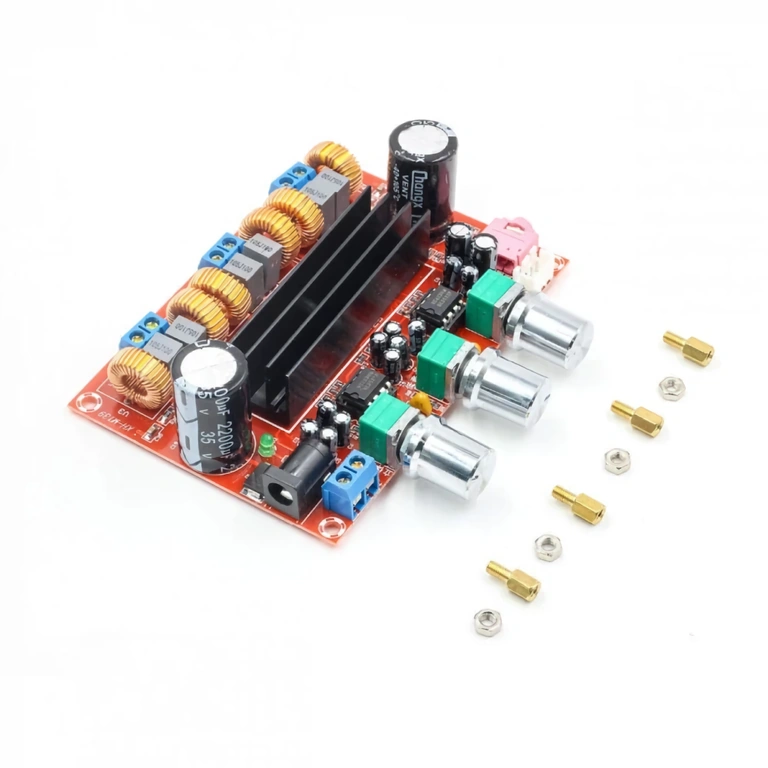

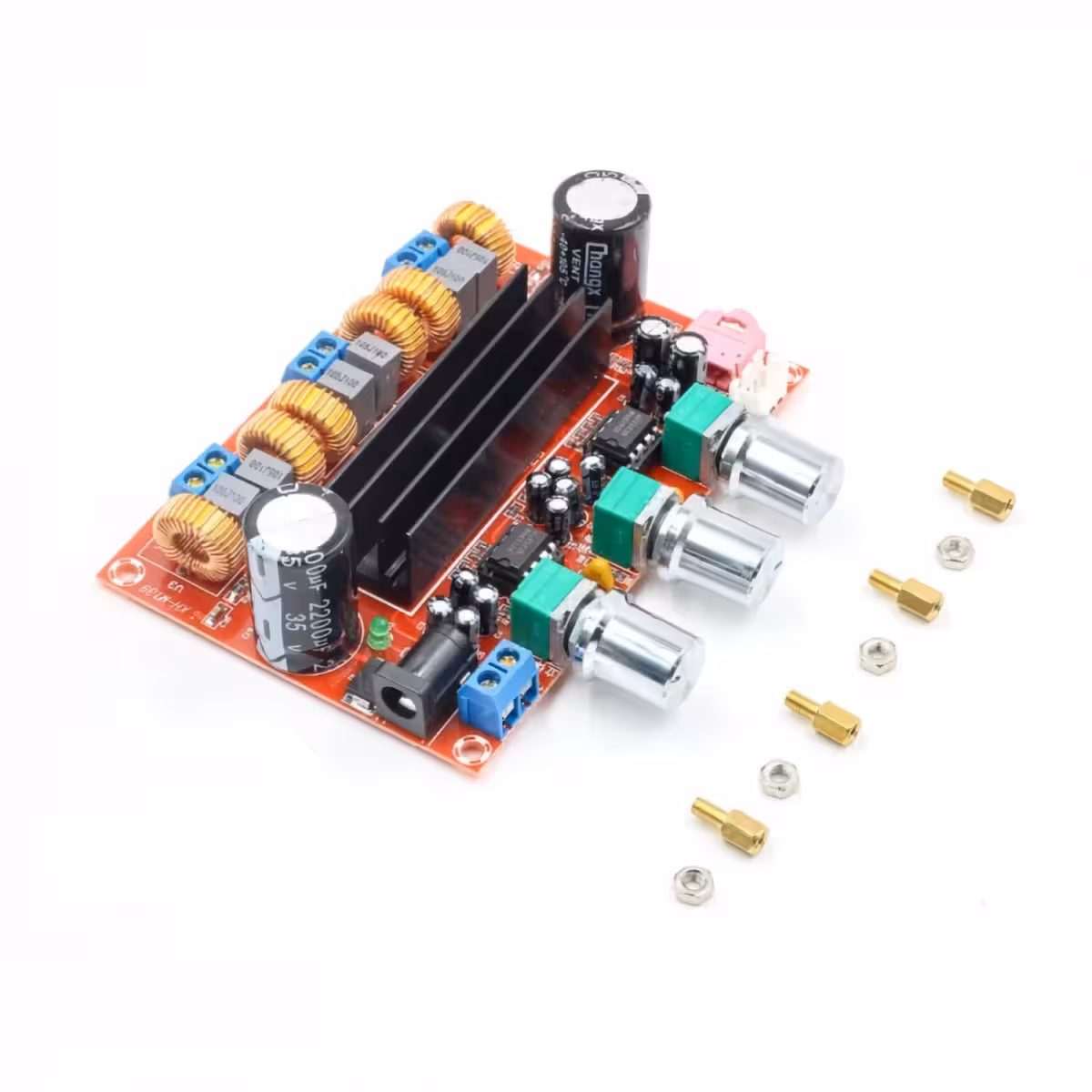

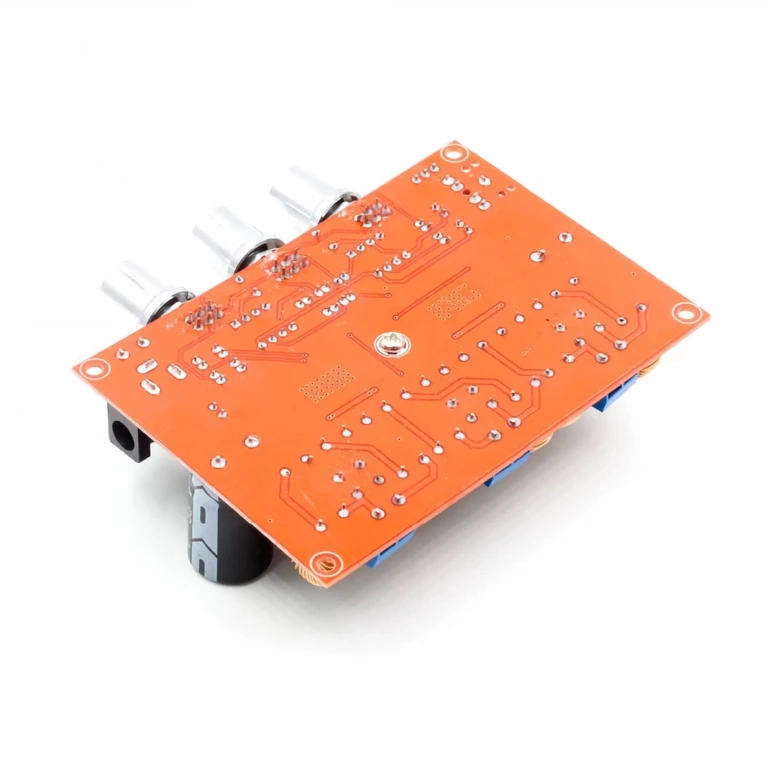

- 1 × Modulo amplificatore 2.1 TPA3116D2 (PCB pre-assemblato)
Domande Frequenti
Quali diffusori sono compatibili?
Qualsiasi diffusore con impedenza tra 4 e 8 Ohm. Per il subwoofer, è necessario un woofer che supporti almeno 80–100W RMS per evitare sovraccarichi.
Che alimentatore serve?
Un alimentatore DC stabilizzato tra 12V e 24V, minimo 3A. Per prestazioni ottimali: 24V / 5A. È compatibile anche con batterie auto da 12V, ideale per progetti in mobilità.
È necessario un dissipatore?
A 12V e volumi moderati non è obbligatorio. Tuttavia, a 24V o con uso intensivo, un piccolo dissipatore sui chip TPA3116D2 ne prolunga significativamente la vita utile.
Posso usare entrambi gli ingressi contemporaneamente?
No, il modulo dispone di un sistema di selezione dell’ingresso attivo. Puoi collegare due sorgenti (es. smartphone e PC) e passare dall’una all’altra comodamente tramite il selettore.
