Termostato digitale programmabile W1209 – Controllo automatico della temperatura da -50°C a +110°C
Hai bisogno di mantenere una temperatura precisa in un frigorifero, un’incubatrice, un acquario o un impianto solare? Senza un controller dedicato, rischi sprechi energetici o sbalzi termici pericolosi. Il termostato digitale W1209 è la soluzione compatta, economica ed estremamente efficace per gestire il clima dei tuoi progetti.
Nota: Per carichi elettrici superiori a 20A, si raccomanda l’utilizzo di un teleruttore o contattore esterno, comandato dal relè del termostato.
Perché scegliere questo modello? (Vantaggi principali):
- Ampio range di misurazione — copre da -50°C a +110°C, rendendolo versatile sia per applicazioni di congelamento che per sistemi di riscaldamento.

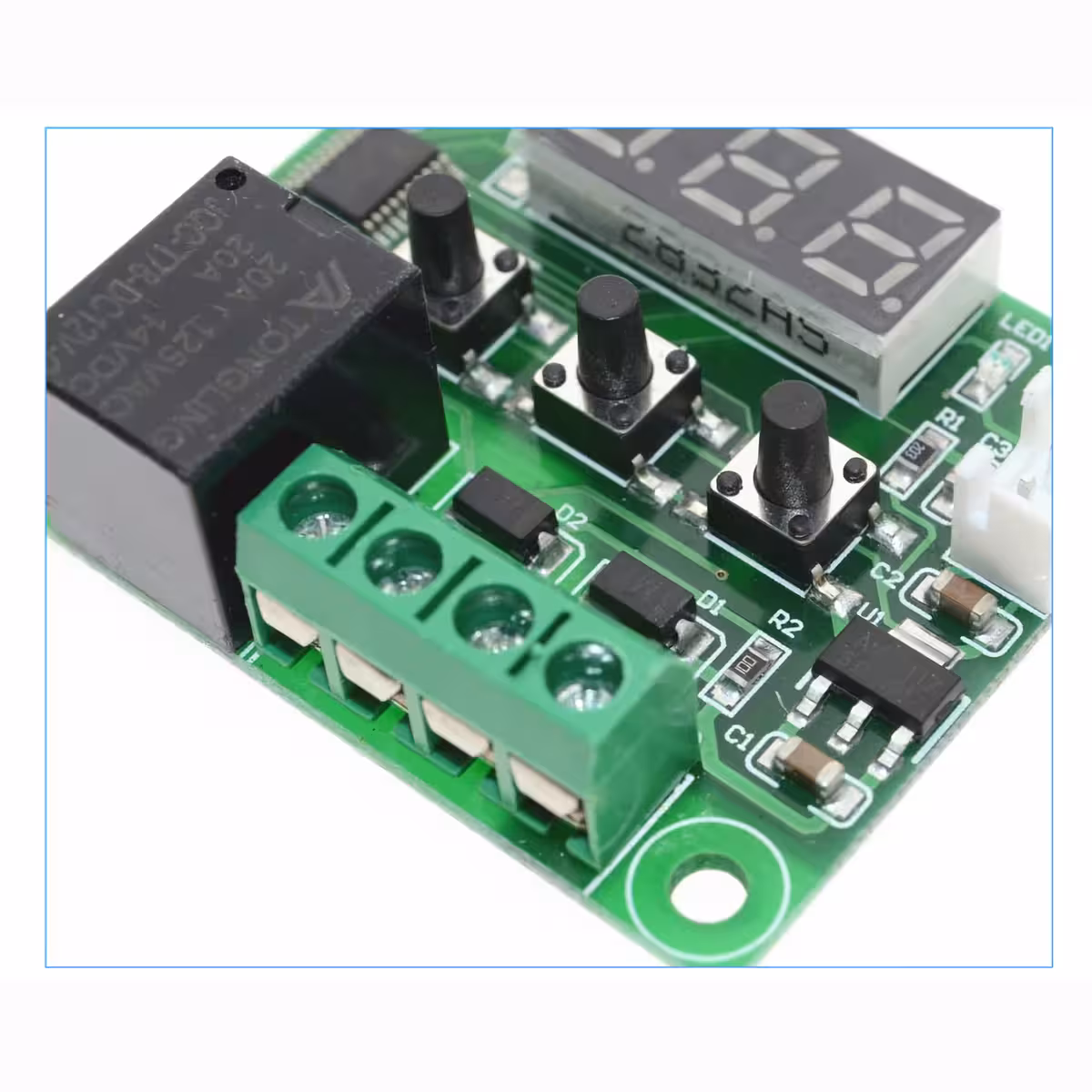

- Relè ad alta potenza 20A (NO/NC) — permette il controllo diretto di piccoli compressori, resistenze elettriche o elettrovalvole senza circuiti aggiuntivi.
- Risoluzione di 0,1°C — precisione elevata per reagire anche alle minime variazioni termiche, fondamentale nei processi sensibili.
- Parametri completamente programmabili — modalità riscaldamento/raffreddamento, isteresi regolabile, ritardo di attivazione, calibrazione sonda e allarme alta temperatura.
- Basso consumo energetico — assorbe solo 35–65mA, ideale per l’alimentazione a batteria o tramite pannelli solari.

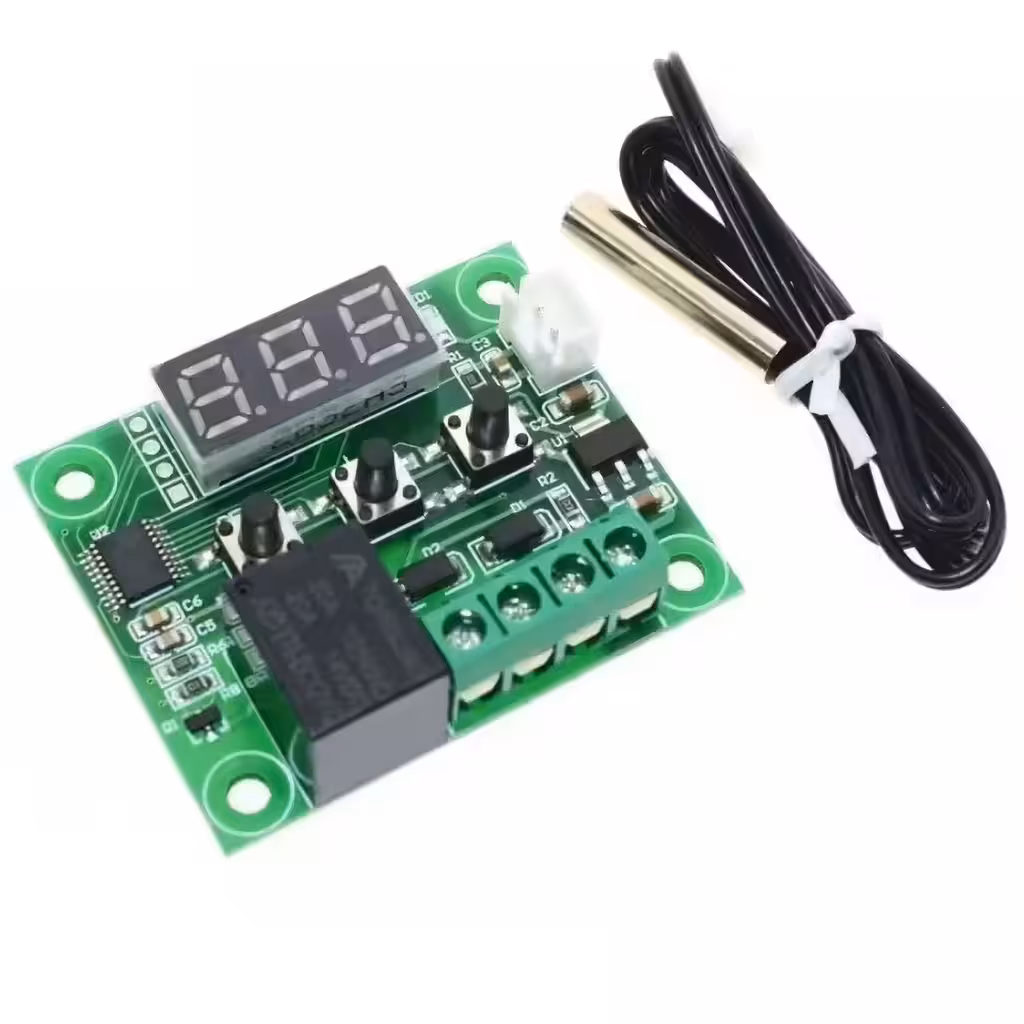

- Sonda NTC inclusa — pronto all’uso, non richiede l’acquisto di accessori separati.
Dettagli e Prestazioni

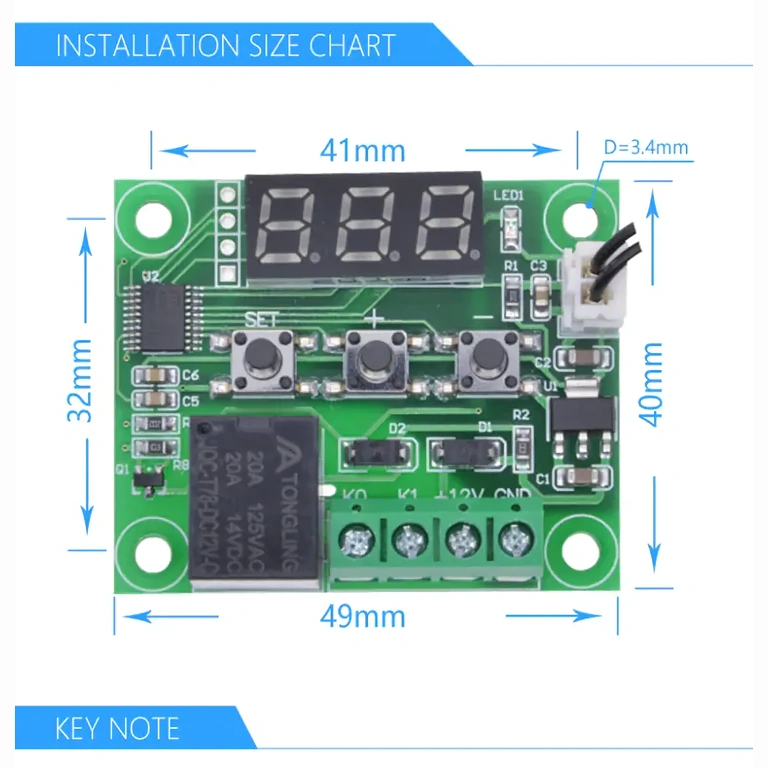

Il modulo W1209 aggiorna la lettura ogni 0,5 secondi, garantendo una risposta rapida del relè ai cambiamenti di temperatura — un aspetto critico nelle applicazioni frigorifere. Il relè NO/NC offre la massima flessibilità: puoi impostare una logica di controllo diretta o inversa senza modificare il cablaggio. Se la sonda NTC inclusa non dovesse soddisfare le tue esigenze di lunghezza o specifiche, il modulo è compatibile anche con sonde PTC. Le dimensioni compatte di 48,5 x 40 mm ne facilitano l’integrazione in qualsiasi quadro elettrico o contenitore.
| Parametro | Valore / Dettaglio |
|---|---|
| Range di temperatura | da -50°C a +110°C |
| Compatibilità sonde | NTC (inclusa), PTC |
| Risoluzione display | 0,1°C |
| Precisione di misurazione | ±0,1°C |
| Precisione isteresi | 0,1°C |
| Frequenza di aggiornamento | 0,5 secondi |
| Consumo energetico | 35mA – 65mA |

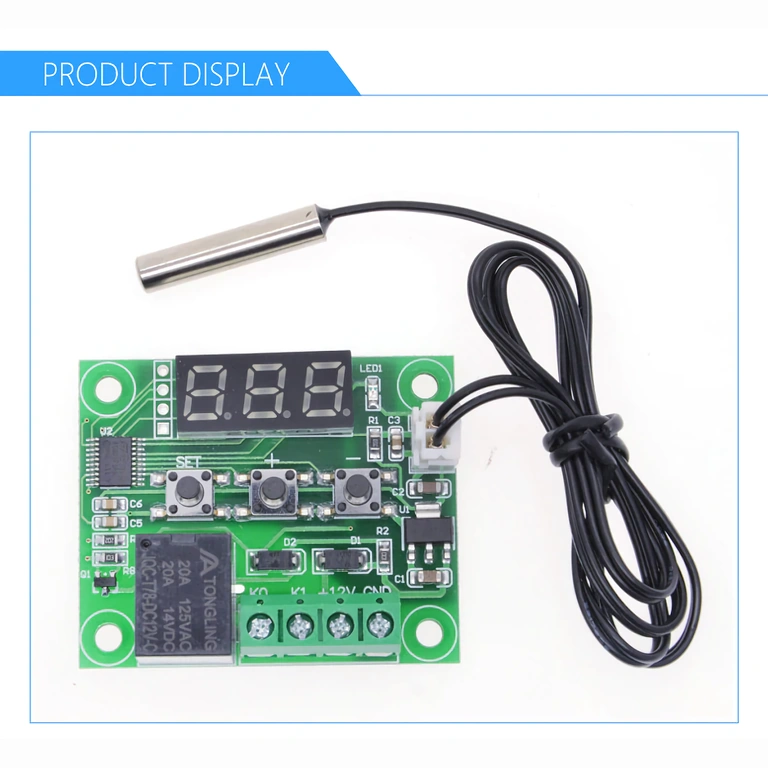

| Display | LED 0,28 pollici, 3 cifre |
| Tensione di alimentazione | 12V DC |
| Corrente massima relè | 20A |
| Tipo di relè | Doppio: Normalmente Aperto (NO) / Normalmente Chiuso (NC) |
| Temperatura operativa | da -10°C a +60°C, umidità 20%–85% |
| Dimensioni modulo | 48,5 x 40 mm |
Istruzioni di Programmazione e Utilizzo
- Tieni premuto il tasto SET per 5 secondi per accedere al menu dei parametri.
- Naviga tra i parametri usando i tasti + e –, conferma la selezione con SET.
- P0 – Modalità operativa: C (raffreddamento) / H (riscaldamento) — default: C
- P1 – Isteresi: intervallo 0,1–30°C — default: 2
- P2 – Limite superiore temperatura: max 110°C — default: 110
- P3 – Limite inferiore temperatura: min -50°C — default: -50
- P4 – Calibrazione sonda: da -7°C a +7°C — default: 0
- P5 – Ritardo attivazione relè: 0–600 secondi — default: 0
- P6 – Allarme alta temperatura: 0–110°C — default: OFF
- Per il ripristino alle impostazioni di fabbrica: tieni premuti contemporaneamente i tasti + e –.
- Per una misurazione accurata, installa la sonda con il bulbo rivolto verso l’alto, lontano da correnti d’aria dirette.
Contenuto della confezione
- 1x Modulo termostato digitale W1209
- 1x Sonda di temperatura NTC
Domande Frequenti
Quale alimentazione richiede il termostato W1209?

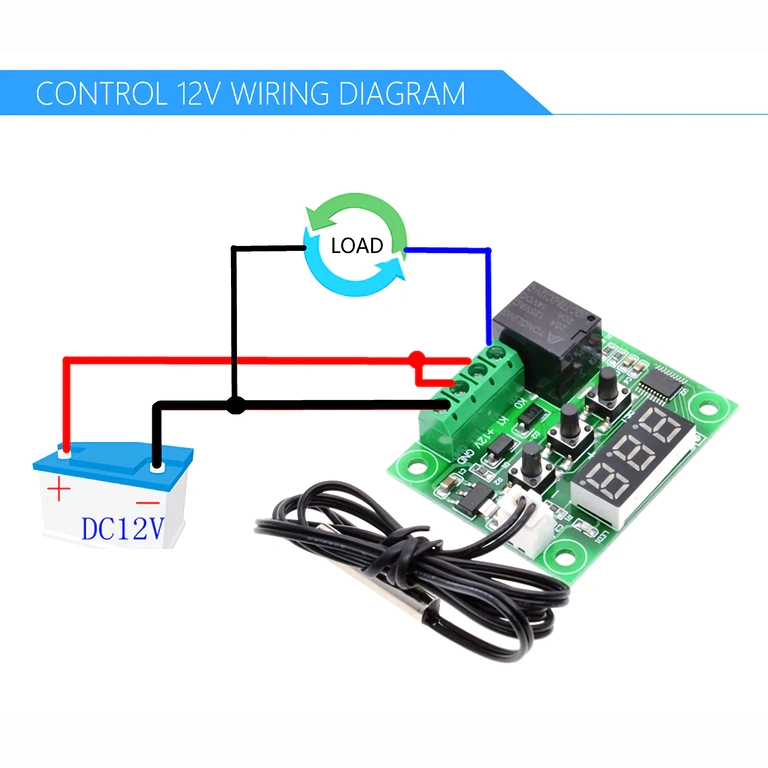

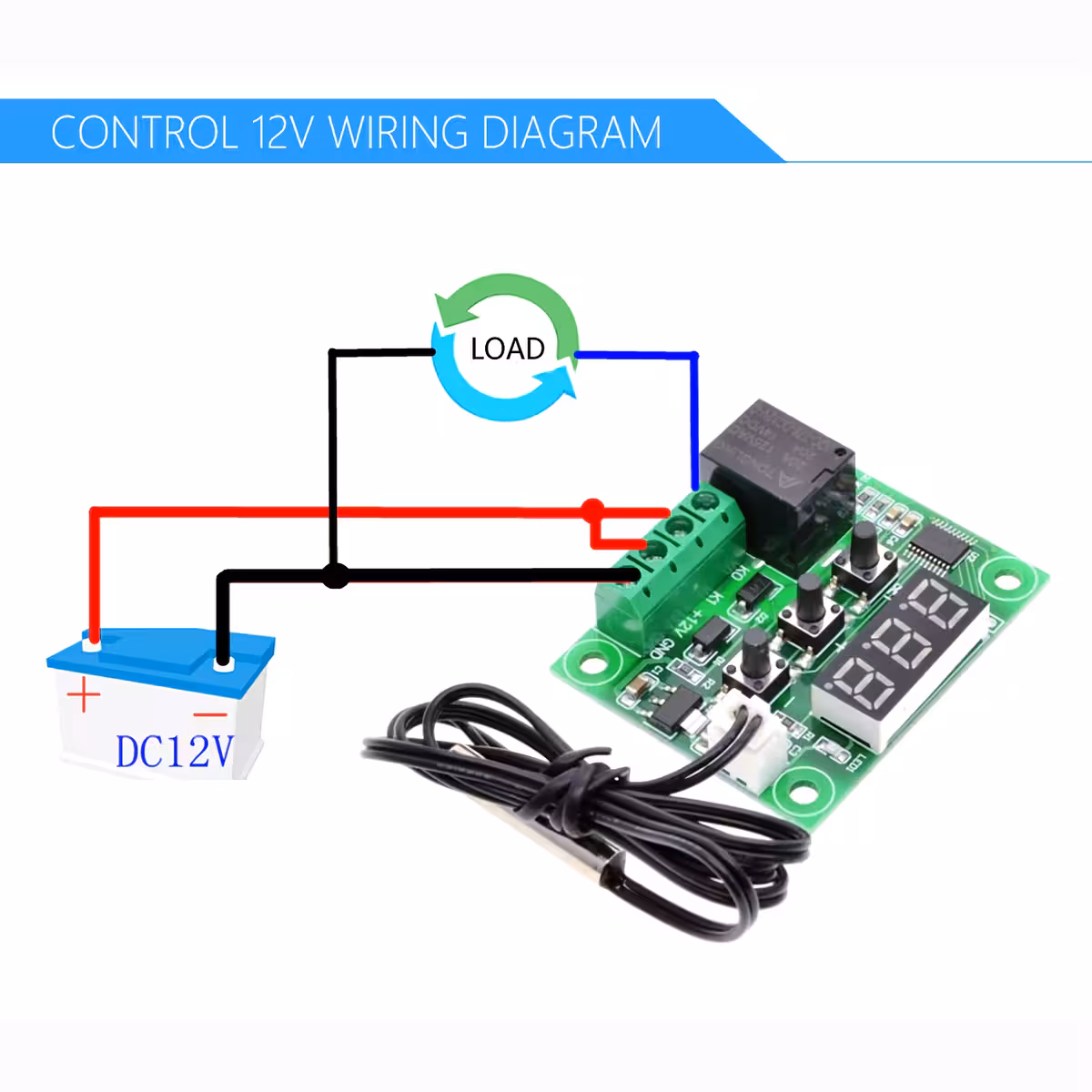

Il dispositivo funziona esclusivamente a 12V DC. Per l’utilizzo con la rete domestica 220V AC è necessario un alimentatore o trasformatore adeguato.
Può controllare un compressore o una resistenza?
Certamente. Il relè da 20A supporta il comando diretto di piccoli compressori, resistenze, elettrovalvole e ventole. Per carichi superiori, utilizza un contattore esterno.
La sonda NTC può essere sostituita?
Sì, il modulo accetta sia sonde NTC che PTC. Puoi sostituire la sonda con una di lunghezza diversa o con caratteristiche differenti senza modifiche al firmware.
Come si passa dalla modalità riscaldamento a quella raffreddamento?
Accedi al menu (tieni premuto SET per 5 secondi) e modifica il parametro P0: imposta H per il riscaldamento o C per il raffreddamento.
Qual è la differenza tra contatto NO e NC?
Il contatto NO (Normalmente Aperto) si chiude quando il relè è attivo (ideale per avviare un dispositivo al raggiungimento della soglia). Il contatto NC (Normalmente Chiuso) si apre all’attivazione (utile per spegnere un carico al raggiungimento della temperatura impostata).
