Modulo inverter 12V–220V 150W: 9 tensioni configurabili in un unico modulo compatto
Hai bisogno di una tensione alternata variabile per i tuoi progetti DIY, alimentata direttamente dalla batteria dell’auto o da un alimentatore da laboratorio? Questo modulo inverter 12V–220V da 150W ti offre esattamente ciò che cerchi: nessuna necessità di componenti aggiuntivi o modifiche hardware complesse, basta ricablare i pin di uscita.
Nota: Si tratta di un inverter a onda quadra (Square Wave), non a onda sinusoidale pura. Non è adatto per apparecchiature audio hi-fi, motori elettrici o dispositivi di precisione. Per applicazioni leggermente più sensibili, le configurazioni da 175V–200V possono compensare parzialmente le distorsioni tipiche di questo segnale.
Perché scegliere questo modello? (Vantaggi principali):
- 9 tensioni di uscita selezionabili — da 20V a 220V AC, impostabili semplicemente collegando i pin V0–V5, senza componenti extra.
- Dimensioni tascabili — soli 5,8 × 5,8 × 2,8 cm, perfetto per essere integrato in qualsiasi case DIY o installazione automotive senza ingombrare.
- Compatibilità diretta con batteria auto — ingresso 12V DC standard, pronto all’uso senza adattatori o alimentatori speciali.
- Potenza nominale di 150W — ideale per lampadine a incandescenza, resistenze di riscaldamento e caricabatterie semplici.
- Frequenza di commutazione ~20KHz — al di sopra della soglia udibile, garantisce un funzionamento silenzioso anche in ambienti sensibili al rumore.
- Ideale per la prototipazione rapida — configura la tensione desiderata in pochi secondi seguendo lo schema di cablaggio.
Dettagli e Prestazioni

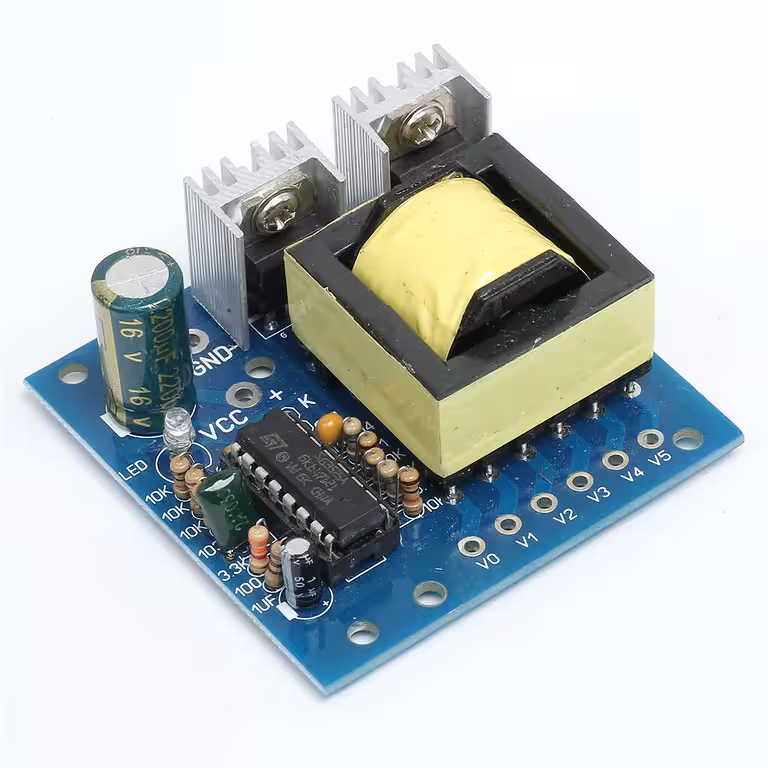

Il cuore del modulo è un trasformatore ad alta frequenza (~20KHz) che converte in modo efficiente i 12V DC in tensione alternata, mantenendo dimensioni estremamente contenute rispetto ai classici inverter a 50Hz. La tensione di uscita si seleziona combinando i pin V0, V2, V3, V4, V5; ogni coppia di pin fornisce una tensione specifica, da 20V a 220V AC.
Un consiglio importante per l’utilizzo: i multimetri digitali standard potrebbero mostrare valori imprecisi a causa dell’alta frequenza di commutazione. Per misurazioni affidabili, si consiglia l’uso di un tester analogico, che fornirà letture corrette e stabili.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso | 12V DC |
| Potenza nominale | 150W |
| Tipo di onda | Onda quadra (Square Wave) |
| Frequenza di commutazione | ~20KHz |
| Tensioni di uscita disponibili | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Dimensioni | 5,8 × 5,8 × 2,8 cm |
| Applicazioni consigliate | Progetti DIY, lampadine a incandescenza, caricabatterie semplici, carichi resistivi |
| Applicazioni sconsigliate | Motori elettrici, audio hi-fi, apparecchiature di precisione |
Istruzioni di configurazione e utilizzo
- Collega i 12V DC ai pin di ingresso del modulo, rispettando rigorosamente la polarità indicata sul PCB.
- Individua i pin di uscita V0, V2, V3, V4, V5 come indicato sul modulo.
- Seleziona la tensione desiderata collegando la coppia di pin corrispondente:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Collega il carico ai pin di uscita selezionati e verifica la tensione con un tester analogico per la massima precisione.
- Non superare mai la potenza totale di 150W; si consiglia vivamente di installare un fusibile esterno sulla linea di alimentazione per una protezione aggiuntiva.
Contenuto della confezione
- 1 × Modulo inverter trasformatore 12V–220V 150W a onda quadra
Domande frequenti
Posso alimentare un laptop o una TV con questo modulo?
No. I laptop e i televisori richiedono un segnale sinusoidale puro o modificato. L’onda quadra generata da questo modulo è adatta esclusivamente a carichi resistivi semplici: lampadine a incandescenza, resistenze di riscaldamento o caricabatterie di base.
Perché il multimetro digitale indica una tensione diversa da quella attesa?
L’alta frequenza di commutazione (~20KHz) può distorcere le letture dei multimetri digitali standard. Utilizzando un tester analogico otterrai valori corretti e stabili.
Posso collegare il modulo direttamente alla batteria dell’auto?
Certamente. Il modulo è progettato specificamente per essere alimentato a 12V DC. Assicurati che il carico non superi i 150W e installa sempre un fusibile sulla linea di alimentazione.
Quale configurazione di pin consigliate per applicazioni più sensibili?
Si consigliano le configurazioni V0–V3 (175V) o V0–V4 (200V). Queste tensioni compensano parzialmente le differenze rispetto a un segnale sinusoidale puro, riducendo lo stress sul carico collegato.
Il modulo è dotato di protezione da sovraccarico?
Il modulo non include un circuito di protezione dedicato. La gestione del carico è a carico dell’utente: non superare i 150W e installa sempre un fusibile esterno sul circuito di alimentazione.
