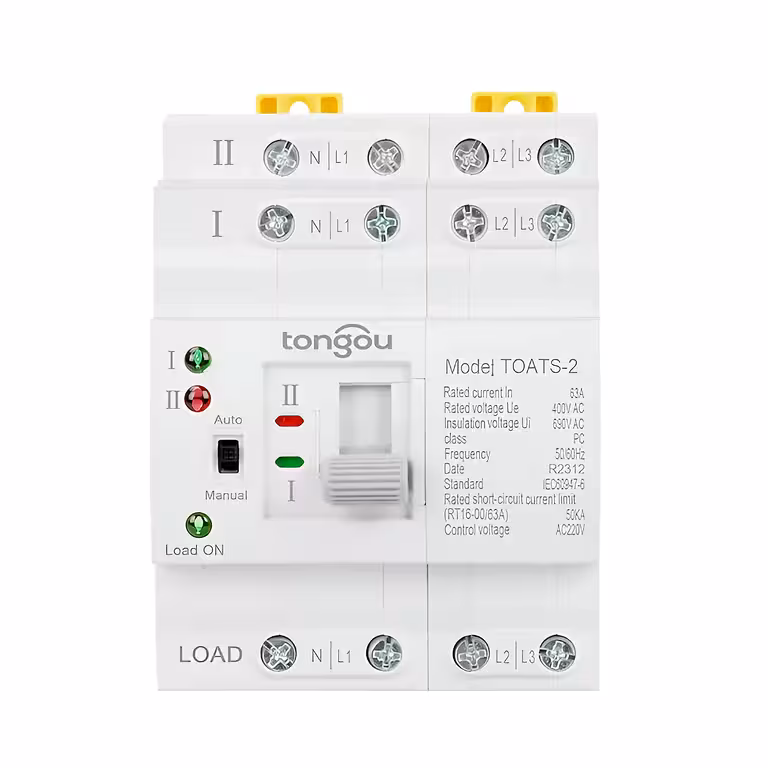

Commutatore automatico di trasferimento ATS trifase 63A – continuità operativa assoluta per i tuoi impianti
Quando la rete elettrica subisce un’interruzione, ogni istante è prezioso. Per server, linee di produzione o inverter fotovoltaici, anche una breve pausa può causare reset indesiderati, perdita di dati o fermi macchina costosi. Il nostro commutatore automatico di trasferimento (ATS) trifase da 63A garantisce il passaggio alla fonte di alimentazione di riserva in meno di 50 millisecondi, un intervallo talmente breve da risultare impercettibile per la maggior parte delle apparecchiature.
Nota: Questo dispositivo è progettato per impianti trifase 3×230V/400V, 50–60Hz. L’installazione deve essere eseguita esclusivamente da personale elettricista qualificato, nel rispetto delle normative vigenti in materia di sicurezza elettrica.
Perché scegliere questo modello? (Vantaggi principali):
- Commutazione ultra-rapida (< 50 ms) — le apparecchiature critiche non subiscono interruzioni; evita reset, perdita di dati e blocchi della produzione.
- Corrente nominale 63A — ideale per impianti industriali e commerciali, inclusi sistemi di climatizzazione centralizzata e macchinari pesanti.
- Compatibilità fotovoltaica trifase — gestisce automaticamente il passaggio tra energia solare e rete pubblica o generatore, ottimizzando l’autosufficienza energetica.
- Doppia modalità (Auto/Manuale) — funzionamento autonomo 24/7 in modalità AUTO, con possibilità di controllo diretto in modalità MAN per test e manutenzione programmata.
- Ampia tolleranza di tensione (85%–110%) — commutazione stabile anche in presenza di frequenti fluttuazioni di rete, evitando scatti intempestivi.
- Montaggio su guida DIN — si integra perfettamente in qualsiasi quadro elettrico standard in pochi minuti, senza necessità di modifiche strutturali.
- Ritorno automatico alla fonte principale — monitoraggio costante; al ripristino della rete principale, l’ATS riconnette automaticamente il carico senza intervento manuale.
Dettagli Tecnici e Prestazioni
Il commutatore ATS trifase monitora costantemente i parametri elettrici della fonte principale. Al primo segnale di anomalia — caduta di tensione, mancanza di fase o superamento delle soglie di tolleranza — il dispositivo attiva la fonte di riserva in meno di 50 ms, una velocità tale da rendere superfluo l’intervento di un UPS.
In modalità automatica, l’intero processo di rilevamento, commutazione e ripristino avviene in totale autonomia. In modalità manuale, l’operatore può selezionare la fonte attiva tramite il selettore fisico, una funzione essenziale per test periodici o interventi di manutenzione programmata.
Con una capacità di 63A a 400V trifase e compatibilità 50/60Hz, questo ATS è la soluzione ideale per impianti fotovoltaici, generatori diesel, piccoli data center e sistemi di climatizzazione industriale. La sua struttura robusta garantisce affidabilità anche in ambienti con carichi termici elevati.
| Parametro | Valore / Dettaglio |
|---|---|
| Tipo dispositivo | Commutatore automatico di trasferimento (ATS) trifase |
| Corrente nominale | 63A |
| Tensione nominale | 3×230V / 400V (trifase) |
| Frequenza | 50 Hz / 60 Hz |
| Tempo di commutazione | < 50 ms |
| Numero fonti | 2 (Fonte A – principale, Fonte B – riserva) |
| Modalità operative | Automatica / Manuale |
| Range tensione operativa | 85% – 110% della tensione nominale |
| Applicazioni principali | Fotovoltaico trifase, generatori diesel, rete pubblica, data center |
| Montaggio | Guida DIN, quadro elettrico |
| Standard operativo | Industriale / Commerciale |
Istruzioni per l’installazione e l’uso
- Installazione su guida DIN — fissare l’ATS nel quadro elettrico seguendo lo schema di collegamento; collegare la Fonte A (rete/fotovoltaico) e la Fonte B (generatore/rete di riserva).
- Selezione modalità — posizionare il selettore su AUTO per il funzionamento autonomo o su MAN per la gestione manuale.
- Verifica soglie di tensione — assicurarsi che i parametri siano compatibili con l’impianto (85%–110% del nominale).
- Test funzionale — simulare un’interruzione della fonte principale per verificare la commutazione automatica sulla Fonte B entro 50 ms e il ripristino automatico al ritorno della Fonte A.
- Manutenzione — impostare sempre in modalità MANUALE e scollegare l’alimentazione prima di intervenire sui collegamenti elettrici.
Contenuto della confezione
- 1× Commutatore automatico di trasferimento ATS trifase 63A
Domande Frequenti
È compatibile con impianti fotovoltaici trifase connessi in rete?
Certamente. L’ATS gestisce automaticamente il passaggio tra l’energia prodotta dai pannelli solari e la rete pubblica quando la produzione solare non è sufficiente, senza alcun intervento manuale.
Quanto è rapida la commutazione tra le fonti?
Meno di 50 millisecondi. Questa velocità è sufficiente per prevenire il riavvio di apparecchiature IT, sistemi di climatizzazione industriale e linee di produzione automatizzate.
È necessaria l’installazione da parte di un elettricista qualificato?
Sì. Ogni intervento su impianti trifase deve essere eseguito da personale tecnico qualificato, in conformità con le norme di sicurezza elettrica. Un’installazione non corretta può invalidare la garanzia e comportare rischi per la sicurezza.
Può essere installato all’esterno o in ambienti umidi?
Non direttamente. L’ATS deve essere alloggiato all’interno di quadri elettrici protetti. Se il quadro è posizionato all’esterno, deve possedere un grado di protezione minimo IP65 per riparare il dispositivo da umidità e polvere.
Cosa accade se entrambe le fonti vengono a mancare contemporaneamente?
L’ATS entra in standby e interrompe l’alimentazione al carico. Al ripristino di almeno una delle due fonti, il dispositivo effettuerà la commutazione automatica in base alla priorità configurata.
