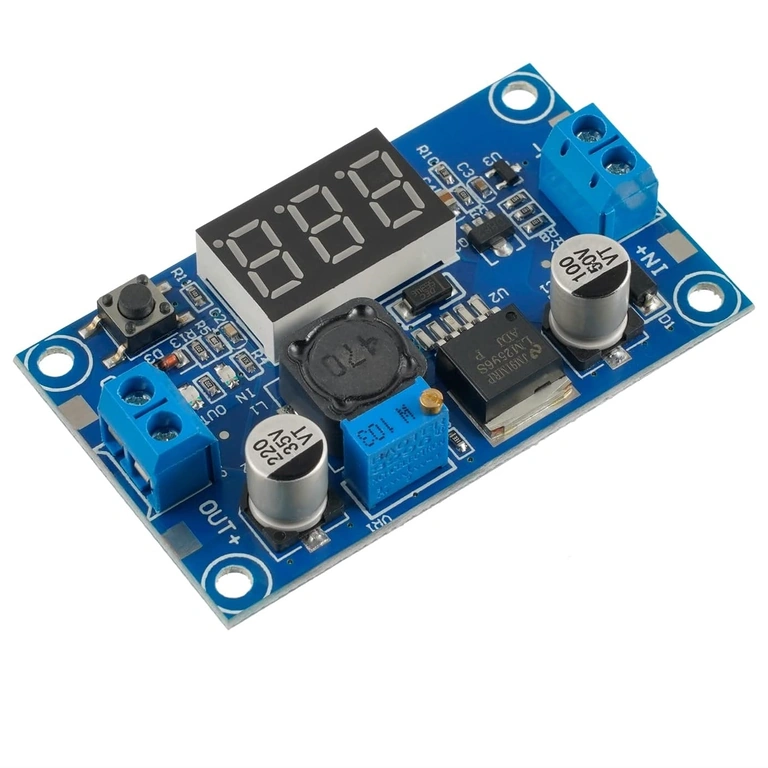

Convertitore DC-DC Step-Down LM2596 con Display LED – regolazione precisa senza multimetro, efficienza fino al 92%
Hai un progetto alimentato a batteria o tramite un alimentatore con una tensione troppo elevata? I classici regolatori lineari risolvono il problema, ma dissipano l’eccesso di tensione sotto forma di calore, compromettendo l’efficienza e la stabilità. Il convertitore step-down LM2596 offre una soluzione superiore: riduce la tensione in modo efficiente, visualizza i valori in tempo reale e si adatta perfettamente a qualsiasi montaggio compatto.
Nota: Questo modulo funziona esclusivamente in modalità step-down (riduttore di tensione). La tensione di ingresso deve essere superiore a quella di uscita di almeno 1.5V per un funzionamento corretto.
Perché scegliere questo modello? (Vantaggi chiave):
- Display LED con auto-calibrazione — visualizza simultaneamente la tensione di ingresso e di uscita; non avrai più bisogno di un multimetro durante la configurazione
- Efficienza fino al 92% — rispetto al ~50% di un regolatore lineare LM7805, riduci drasticamente le perdite di energia sotto forma di calore
- Corrente massima 3A — ideale per alimentare Arduino, ESP32, strisce LED e piccoli motori DC da un’unica fonte
- Regolazione fine tramite potenziometro multigiro — imposta la tensione con precisione decimale, senza scatti improvvisi
- Protezione da cortocircuito e sovratemperatura — i tuoi circuiti rimangono protetti anche in caso di errori di cablaggio
- Condensatori solidi su PCB robusto — progettato per resistere a un uso intensivo e a variazioni termiche costanti

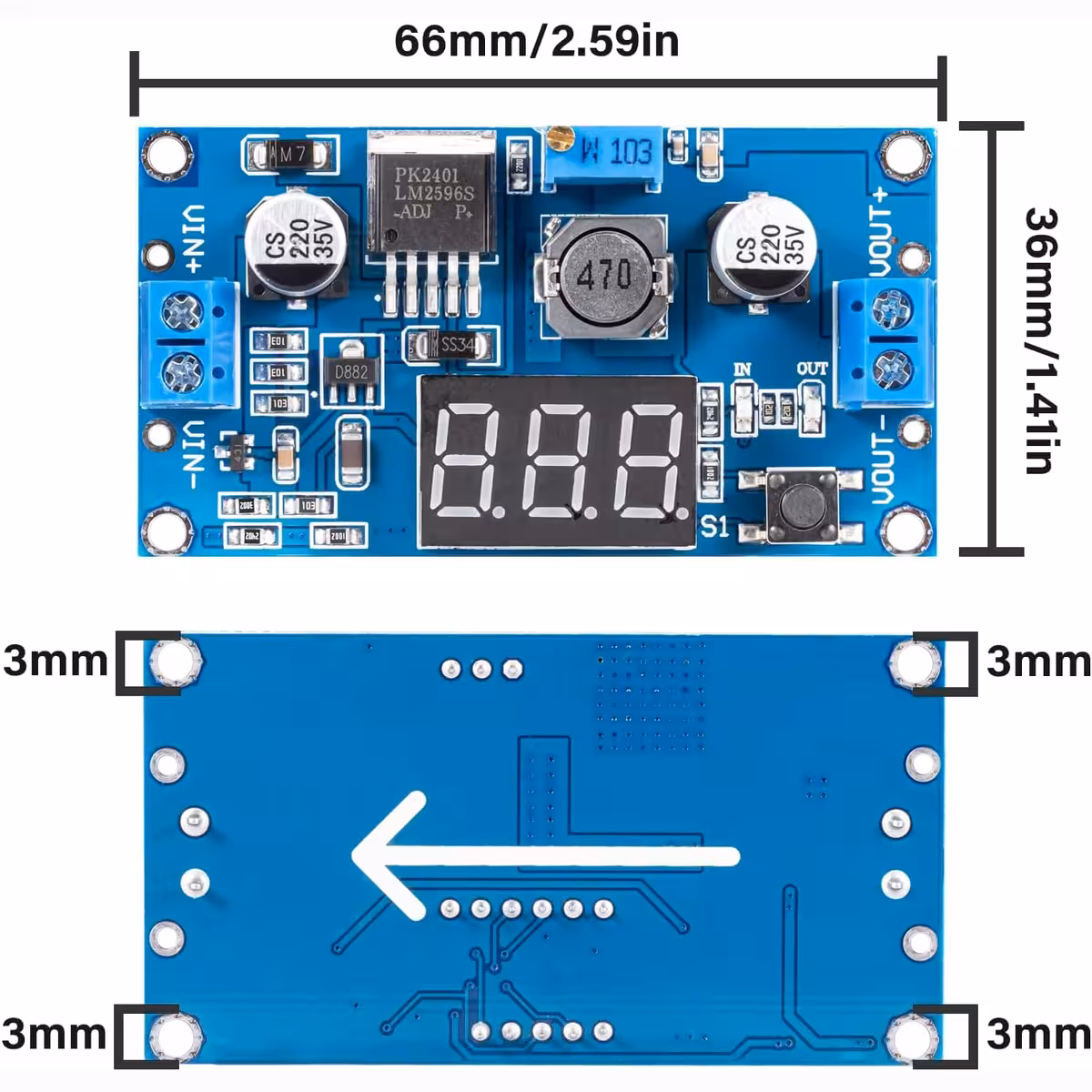

- Dimensioni compatte 66×36×11 mm — si integra facilmente in qualsiasi case, breadboard o pannello di controllo
Dettagli e Prestazioni
Il circuito integrato LM2596 opera a una frequenza di commutazione di 150 kHz, sufficientemente elevata da mantenere il ripple della tensione di uscita al minimo, senza la necessità di componenti di filtraggio ingombranti. A differenza di un regolatore lineare che dissipa la differenza di tensione in calore, il convertitore switching la trasforma in corrente utile, mantenendo la temperatura del modulo bassa anche sotto carichi da 2A.
Il potenziometro multigiro consente una regolazione granulare tra 1.25V e 37V, mentre il display LED con auto-calibrazione conferma il valore impostato senza bisogno di strumentazione esterna. Il modulo è testato e consigliato per alimentare schede Arduino Uno / Mega / Nano, moduli ESP8266 / ESP32, Raspberry Pi, driver per strisce LED RGB e piccoli controller per motori DC.
| Parametro | Valore / Dettaglio |
|---|---|
| Chip regolatore | LM2596 |
| Tensione di ingresso | 4V – 40V DC |
| Tensione di uscita | 1.25V – 37V DC (regolabile) |
| Corrente di uscita massima | 3A (consigliata ≤2.5A in continuo) |
| Efficienza di conversione | fino al 92% |
| Frequenza di commutazione | 150 kHz |
| Differenza minima ingresso–uscita | ≥1.5V |
| Display | LED duale con auto-calibrazione (tensione IN e OUT) |
| Regolazione tensione | Potenziometro multigiro |
| Protezioni integrate | Cortocircuito, sovratemperatura |
| Tipo condensatori | Solidi (solid capacitors) |

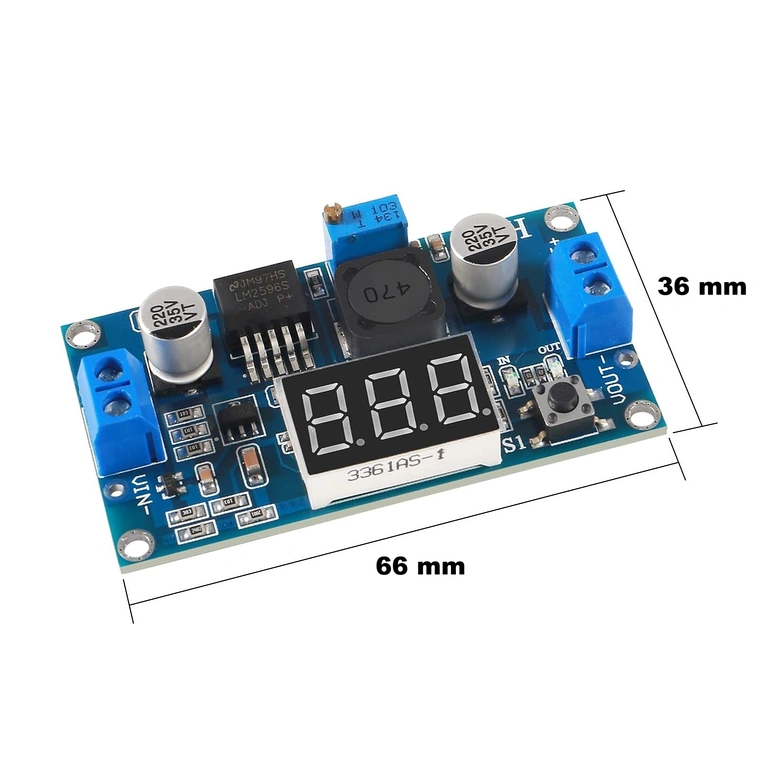

| Dimensioni modulo | 66 × 36 × 11 mm |
| Modalità di funzionamento | Esclusivamente Step-Down (buck) |
Contenuto della confezione
- 1× Modulo convertitore DC-DC Step-Down LM2596 con display LED
Domande Frequenti
Può essere utilizzato come step-up (boost converter)?
No. Il modulo LM2596 funziona esclusivamente in modalità step-down: la tensione in uscita sarà sempre inferiore a quella in ingresso. Se hai bisogno di elevare la tensione, ti consigliamo un modulo boost dedicato, come l’MT3608.

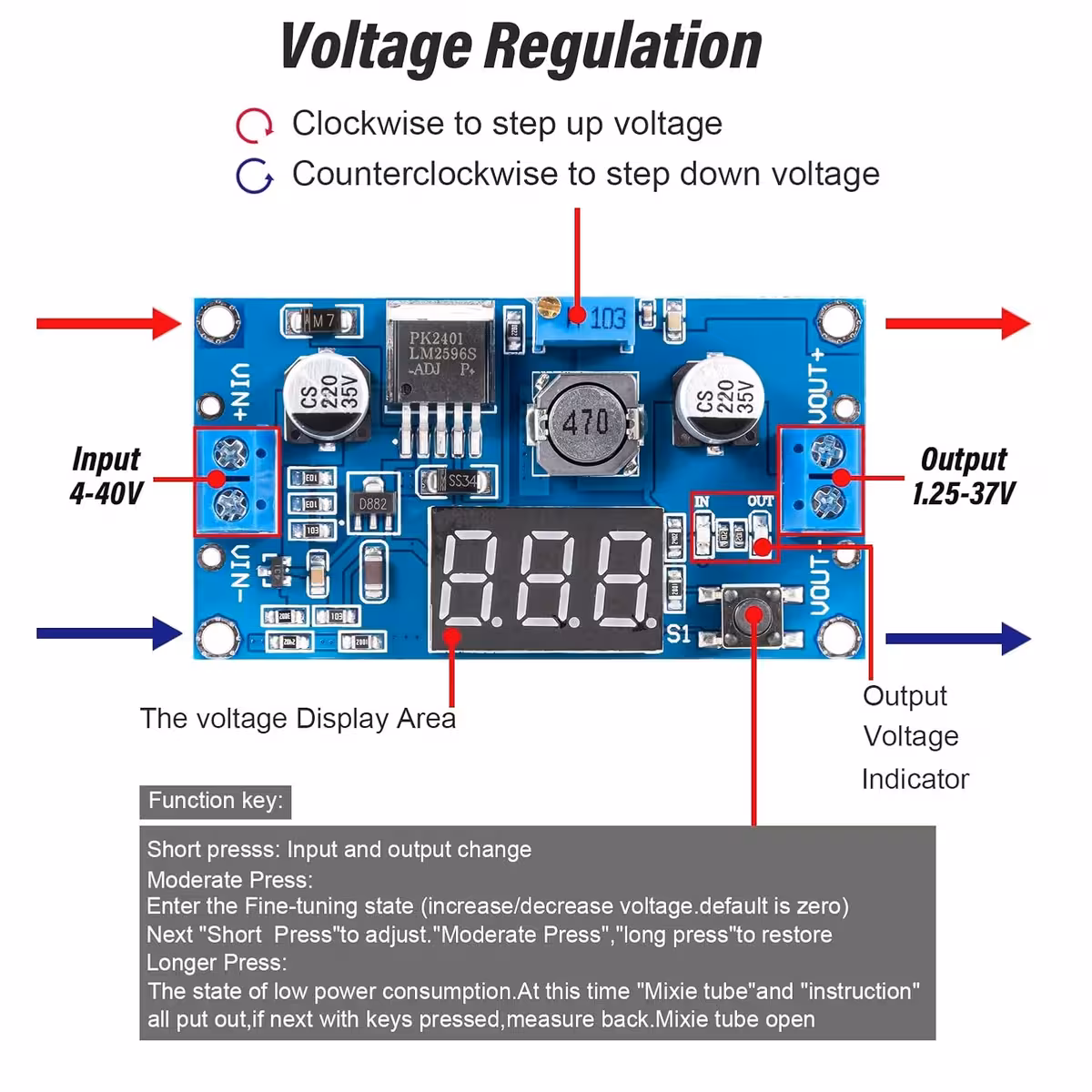

Come si regola la tensione di uscita?
È sufficiente ruotare il potenziometro multigiro sul modulo e osservare il valore direttamente sul display LED. Non serve un voltmetro esterno: il display si aggiorna in tempo reale a ogni regolazione.
Qual è la corrente massima continua senza surriscaldamento?
Il picco di corrente è di 3A, ma per un utilizzo prolungato si consiglia di non superare i 2.5A. Con carichi inferiori a 2A, il modulo funziona senza dissipatore aggiuntivo. Se lavori vicino al limite o in ambienti caldi, assicurati una buona ventilazione o installa un piccolo dissipatore sul chip.
Funziona direttamente con una batteria Li-Ion o LiPo?
Sì. Una batteria da 3.7V–4.2V è sufficiente come fonte di ingresso, a patto che la tensione di uscita desiderata sia inferiore di almeno 1.5V. Ad esempio, da una LiPo da 7.4V puoi ottenere 5V stabili per Arduino o 3.3V per ESP32.
