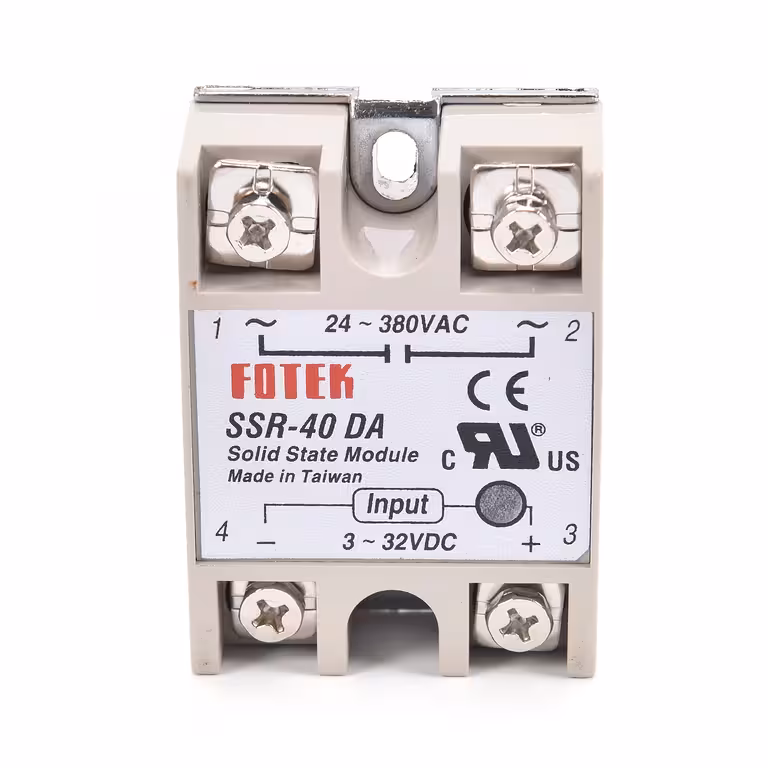

Relè a Stato Solido SSR-40DA — Commutazione AC 40A: silenziosa, rapida e senza usura
I classici relè elettromeccanici sono soggetti a usura, producono rumore e generano scintille. Se hai bisogno di gestire carichi AC in modo ripetitivo — come resistenze di riscaldamento, motori o sistemi di illuminazione industriale — la soluzione ideale è il relè a stato solido (SSR) SSR-40DA. Questo dispositivo permette di commutare fino a 40A a 380V AC tramite un semplice segnale DC da 3–32V, eliminando completamente le parti meccaniche in movimento.
Nota: il modello SSR-40DA è progettato esclusivamente per la commutazione di carichi in corrente alternata (AC). Per carichi in corrente continua (DC), è necessario utilizzare il modello SSR-DD.
Perché scegliere questo modello? (Vantaggi principali):
- Zero usura meccanica — l’assenza di contatti fisici garantisce una durata operativa nettamente superiore rispetto ai relè elettromeccanici tradizionali, specialmente in applicazioni con cicli di commutazione frequenti.
- Compatibilità nativa con Arduino, Raspberry Pi e PLC — accetta segnali di controllo a partire da 3V DC, rendendolo perfetto per i pin a 3.3V di Raspberry Pi senza necessità di resistenze esterne.
- Isolamento ottico a 2500V AC — il circuito di comando rimane completamente separato dalla tensione di rete, garantendo la massima sicurezza per i tuoi dispositivi di controllo.
- Commutazione ultra-rapida (<10ms) — ideale per applicazioni che richiedono risposte immediate, come il controllo della temperatura tramite PWM o l’automazione industriale.
- Indicatore LED integrato — verifica istantaneamente lo stato di attivazione del relè senza bisogno di multimetri o strumenti di misura.
- Ampio range operativo (-30°C a +75°C) — affidabilità costante anche in quadri elettrici, ambienti tecnici o contesti industriali con forti escursioni termiche.
Dettagli Tecnici e Prestazioni
L’uscita di tipo TRIAC assicura una commutazione fluida su entrambe le semionde della tensione AC, rendendo questo relè perfetto sia per carichi resistivi (resistenze, lampade) che induttivi (motori, trasformatori). L’isolamento ottico interno crea una barriera galvanica tra il segnale di controllo (3–32V DC) e il circuito di potenza (fino a 380V AC), proteggendo i tuoi microcontrollori da eventuali ritorni di tensione. Con dimensioni compatte di 6,5 × 5 × 2,5 cm, si monta facilmente su dissipatore o pannello tramite viti. Consiglio: in caso di utilizzo vicino ai 40A, si raccomanda l’installazione di un dissipatore di calore per una gestione termica ottimale.
| Parametro | Valore / Dettaglio |
|---|---|
| Modello | SSR-40DA |
| Tensione segnale ingresso | 3–32V DC |
| Corrente controllo ingresso | 3–25mA |
| Tensione uscita supportata | 24–380V AC |
| Corrente massima uscita | 40A |
| Tipo uscita | TRIAC |
| Tempo di commutazione | <10ms |
| Corrente di dispersione (stato ON) | <2mA |
| Rigidità dielettrica | 2500V AC |
| Resistenza di isolamento | 500MΩ / 500V DC |
| Isolamento | Ottico |
| Indicatore visivo | LED ON |
| Temperatura operativa | -30°C … +75°C |
| Dimensioni | 6,5 × 5 × 2,5 cm |
| Montaggio | A vite |
Contenuto della confezione
- 1 × Relè a Stato Solido SSR-40DA
Domande Frequenti
Posso utilizzare l’SSR-40DA per carichi DC in uscita?
No. L’uscita TRIAC è progettata esclusivamente per corrente alternata (AC), tra 24V e 380V. Per la commutazione di carichi DC, è necessario utilizzare il modello SSR-DD.
È compatibile con Arduino o Raspberry Pi senza componenti aggiuntivi?
Certamente. Il segnale di controllo parte da 3V DC, rendendolo perfettamente compatibile con i pin a 3.3V di Raspberry Pi e i 5V di Arduino, senza necessità di transistor o resistenze esterne.
È necessario un dissipatore se lo utilizzo a 40A?
Sì. Quando si opera vicino alla corrente massima, il relè genera calore. L’uso di un dissipatore termico adeguato è fondamentale per prevenire il surriscaldamento e garantire una lunga vita operativa.
Può controllare un motore trifase?
Un singolo SSR-40DA gestisce una sola fase. Per il controllo di un motore trifase, è necessario utilizzare tre relè identici, uno per ogni fase.
Perché l’isolamento ottico è importante?
L’isolamento ottico separa fisicamente il circuito di comando (Arduino, PLC) dalla tensione di rete. In caso di picchi di tensione o cortocircuiti sul carico, i tuoi microcontrollori rimangono protetti. La resistenza dielettrica di 2500V AC offre un ampio margine di sicurezza.
