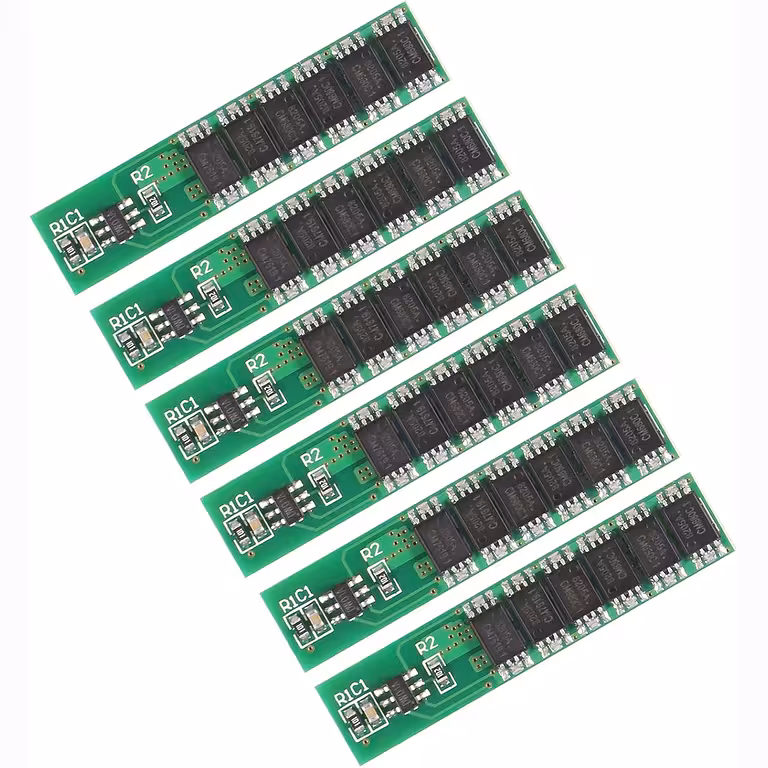

Moduli BMS 1S 10A – protezione completa per batterie Li-ion 18650 e LiPo per i tuoi progetti DIY
Stai realizzando un power bank, rigenerando un pacco batterie o integrando una cella 18650 in un dispositivo custom? Senza un modulo BMS tra la cella e il circuito, un cortocircuito o una scarica eccessiva possono danneggiare irreparabilmente la batteria in pochi istanti. Questo set da 6 moduli BMS 1S è la soluzione ideale: compatto, affidabile e pronto all’uso.
Nota: Seguire scrupolosamente lo schema di collegamento indicato. L’inversione di polarità o un cablaggio errato possono causare danni permanenti al modulo e alla batteria protetta.
Perché scegliere questo set? (Vantaggi principali):
- 4 livelli di protezione in un unico modulo — protezione da sovratensione (4.23V), scarica profonda (2.45V), sovracorrente (15A) e cortocircuito con disconnessione istantanea in microsecondi
- Circuito DW01 + 8205A di alta qualità — componenti selezionati per garantire soglie di protezione stabili e precise nel tempo
- 10A continui, 12A di picco — ideale per applicazioni ad alto assorbimento come piccoli motori, strisce LED ad alta potenza o moduli wireless
- Dimensioni ultra-compatte (35 × 7.6 × 2 mm) — perfetto per alloggiamenti ristretti dove lo spazio è limitato
- Set da 6 pezzi — una scorta conveniente per gestire più progetti contemporaneamente o avere ricambi sempre a disposizione
- Versatilità totale — compatibile con celle 18650, 14500, 16340 e LiPo 1S da 3.7V
Dettagli e Prestazioni
Il circuito DW01 monitora costantemente la tensione della cella, inviando il comando di disconnessione ai transistor 8205A non appena la tensione supera i 4.23V in fase di carica o scende sotto i 2.45V in fase di scarica. La protezione contro il cortocircuito è istantanea: il modulo interrompe il flusso di corrente immediatamente per salvaguardare sia la cella che il circuito. In caso di utilizzo vicino al limite di 10A continui, si consiglia di garantire una minima ventilazione per mantenere la temperatura operativa entro i parametri ottimali.
| Parametro | Dettaglio |
|---|---|
| Configurazione celle | 1S (singola cella) |
| Tensione nominale batteria | 3.7V (Li-ion / LiPo) |
| Corrente nominale di lavoro | 10A |
| Corrente massima (picco) | 12A |
| Soglia intervento sovracorrente | 15A |
| Protezione sovratensione | 4.23V ±0.05V |
| Protezione scarica eccessiva | 2.45V ±0.1V |
| Protezione cortocircuito | Sì (disconnessione istantanea) |
| Circuito integrato | DW01 + 8205A |
| Dimensioni modulo | 35 × 7.6 × 2 mm |
| Connessioni | B+ (bat+), B- (bat-), P+ (uscita+), P- (uscita-) |
| Compatibilità | 18650, 14500, 16340, LiPo 1S |
| Quantità nel set | 6 moduli |
Istruzioni di Collegamento
- Collega B+ al polo positivo della cella Li-ion o LiPo.
- Collega B- al polo negativo della cella.
- Collega P+ al terminale positivo del carico o del caricabatterie.
- Collega P- al terminale negativo del carico o del caricabatterie.
- Verifica sempre la polarità prima di alimentare il circuito: un errore di collegamento danneggia il modulo.
- Non superare i 10A di assorbimento continuo per evitare surriscaldamenti.
Contenuto della confezione
- 6 × Modulo BMS 1S 18650 3.7V 10A con protezione completa (DW01 + 8205A)
Domande Frequenti
È compatibile con qualsiasi cella 18650, anche ad alta capacità (3000–3500 mAh)?
Certamente. Il modulo protegge qualsiasi cella con tensione nominale di 3.7V in configurazione 1S, indipendentemente dalla capacità. È adatto a 18650, 14500, 16340 e LiPo 1S.
Posso caricare e scaricare contemporaneamente tramite lo stesso modulo?
Il modulo utilizza una porta comune (P+/P-) per entrambe le operazioni. Si sconsiglia il collegamento simultaneo di caricabatterie e carico senza un circuito di separazione esterno, poiché potrebbe compromettere il corretto funzionamento delle protezioni.
Come si resetta il modulo dopo l’intervento della protezione da cortocircuito?
È sufficiente rimuovere la causa del cortocircuito e collegare brevemente il caricabatterie, oppure scollegare e ricollegare la batteria. Il modulo tornerà automaticamente allo stato operativo normale.
È necessario un dissipatore se utilizzo il modulo a 8–9A continui?
Con correnti inferiori a 10A e una ventilazione adeguata, il dissipatore non è necessario. Se operi vicino al limite massimo in ambienti caldi o all’interno di contenitori sigillati, assicurati che vi sia un minimo ricircolo d’aria per mantenere le temperature sotto controllo.
