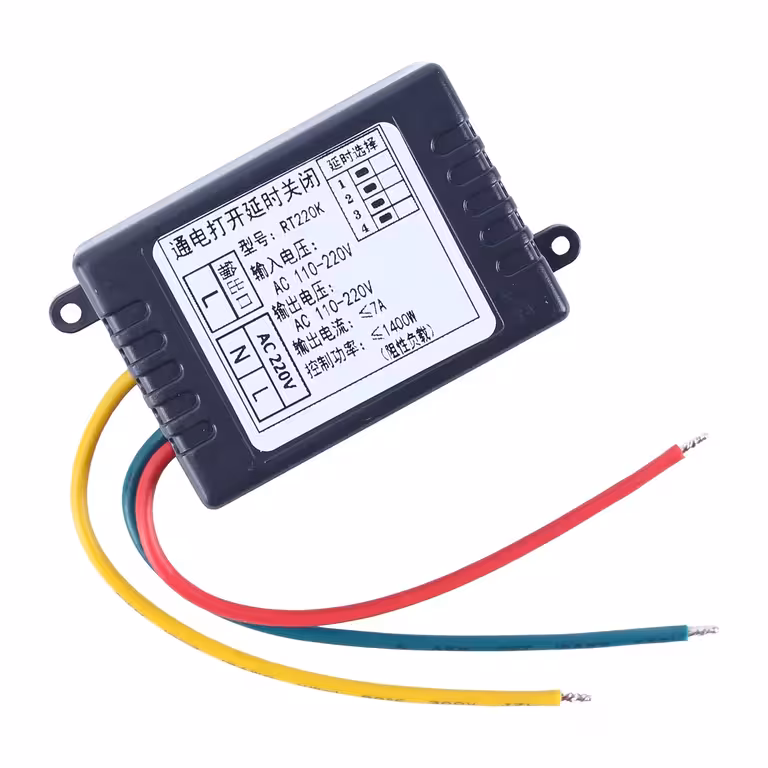

Relè temporizzatore OFF-delay analogico: spegnimento automatico semplice e immediato
La ventola del bagno rimane accesa inutilmente? Ti dimentichi spesso di spegnere la luce in garage o in cantina? Un relè temporizzatore OFF-delay è la soluzione definitiva: niente app, niente configurazioni Wi-Fi complesse e nessun bisogno di un elettricista. Basta impostare l’intervallo desiderato tramite il selettore rotativo, collegarlo alla rete 220V e il modulo gestirà lo spegnimento in autonomia.
Nota: La funzione integrata è esclusivamente OFF-delay (ritardo allo spegnimento): il relè si attiva istantaneamente all’alimentazione e si scollega automaticamente una volta trascorso il tempo impostato. NON è un temporizzatore di accensione (ON-delay).
Perché scegliere questo modello? (Vantaggi principali):
- 16 intervalli preimpostati — da 1 minuto fino a 8 ore (480 min), selezionabili tramite un pratico selettore rotativo, senza margini di errore
- Attivazione istantanea — il relè si attiva non appena viene fornita tensione, senza alcun ritardo di avvio
- Corrente di commutazione 7A — puoi collegare direttamente ventole, lampade o piccoli motori senza necessità di relè ausiliari
- Compatibilità AC 110–220V — funziona perfettamente sia con la rete europea (230V) che con quella americana (110–120V)
- Consumo ridotto (43mA) — può restare installato permanentemente senza incidere sui consumi energetici
- LED di stato a doppia funzione — luce fissa quando il carico è attivo, luce lampeggiante quando il tempo è scaduto e il relè è disattivato
- Custodia ignifuga, -25°C ~ +85°C — ideale per officine, magazzini o installazioni tecniche, garantendo resistenza in diverse condizioni ambientali
- Dimensioni compatte: 57×35×20mm — si integra facilmente in quadri elettrici o scatole di derivazione occupando pochissimo spazio
Dettagli e Prestazioni
La tecnologia di temporizzazione analogica elimina la necessità di aggiornamenti firmware, batterie tampone o interfacce di programmazione. Basta ruotare il selettore a 16 posizioni e il modulo ripeterà il ciclo con precisione costante, senza derive temporali. Il contatto in uscita da 7A è perfetto per la maggior parte delle applicazioni domestiche e industriali leggere: ventole, luci LED o fluorescenti, piccole pompe, riscaldatori o umidificatori. La custodia in plastica ignifuga con protezione antipolvere offre un ulteriore livello di sicurezza in ambienti dove polvere o umidità potrebbero essere presenti.
| Parametro | Valore / Dettaglio |
|---|---|
| Funzione di temporizzazione | OFF-delay (ritardo allo spegnimento) |
| Intervallo di tempo | 1–480 minuti (16 posizioni preimpostate) |
| Intervalli disponibili | 1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 min |
| Tensione di alimentazione | AC 110–220V |
| Corrente massima di commutazione | 7A |
| Consumo proprio | 43mA |
| Numero uscite | 1 uscita relè |
| Indicatore LED | Fisso: relè attivo | Lampeggiante: tempo scaduto |
| Temperatura operativa | -25°C ~ +85°C |
| Umidità operativa | 5% – 95% RH (senza condensa) |
| Dimensioni con custodia | 57 × 35 × 20 mm |
| Dimensioni senza custodia | 44 × 28 × 16 mm |
| Materiale custodia | Plastica ignifuga, protezione antipolvere |
Istruzioni di configurazione e utilizzo
- Seleziona l’intervallo desiderato ruotando il selettore sulla posizione corrispondente (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 o 480 minuti).
- Collega il modulo alla rete AC 110–220V seguendo lo schema elettrico incluso nella confezione.
- All’accensione, il relè si attiva immediatamente: il LED si illumina a luce fissa e il carico collegato entra in funzione.
- Al termine del tempo impostato, il relè si scollega automaticamente: il LED inizia a lampeggiare e il carico si spegne.
- Per avviare un nuovo ciclo, interrompi e ripristina l’alimentazione: il modulo ricomincerà il conteggio da zero.
Contenuto della confezione
- 1 × Modulo relè temporizzatore OFF-delay analogico 1–480 min, AC 110–220V
- 1 × Schema elettrico / istruzioni di collegamento
Domande Frequenti
Qual è la differenza tra OFF-delay e ON-delay?
Con la funzione OFF-delay (quella di questo modulo), il relè si attiva immediatamente all’alimentazione e si spegne dopo il tempo impostato. Con la funzione ON-delay, il relè si attiva solo dopo che è trascorso il tempo impostato dall’alimentazione. Sono funzioni opposte: verifica che la funzione OFF-delay sia quella adatta alle tue esigenze prima dell’acquisto.
Posso collegare direttamente una ventola da bagno o una lampada 220V?
Certamente. Il modulo supporta fino a 7A a 220V AC, una portata più che sufficiente per ventole standard (solitamente sotto 1A), lampade e piccoli motori. Non è necessario alcun relè esterno aggiuntivo.
Posso impostare un tempo personalizzato, ad esempio 45 minuti?
No. Il modulo dispone di 16 intervalli fissi e non permette regolazioni continue. Ti consigliamo di selezionare l’intervallo disponibile più vicino alle tue necessità (ad esempio 40 o 50 minuti).
Cosa indica il LED lampeggiante?
LED a luce fissa = il relè è attivo e il carico è alimentato. LED lampeggiante = il tempo è scaduto, il relè è aperto e il carico non è più alimentato. Per avviare un nuovo ciclo, è necessario togliere e ridare tensione al modulo.
