Scheda adattatore per alimentatore ATX – 4 tensioni simultanee, protezione individuale e accensione rapida
Hai un vecchio alimentatore ATX da PC inutilizzato? Vuoi costruire un alimentatore da laboratorio economico senza spendere una fortuna in apparecchiature dedicate? Questa scheda adattatore ATX è la soluzione ideale: basta collegarla, premere l’interruttore e avrai subito a disposizione +12V, +5V, +3.3V e -12V, pronti per i tuoi progetti.
Nota: La scheda è un modulo di conversione passivo; l’alimentatore ATX non è incluso. È compatibile con qualsiasi alimentatore ATX standard dotato di connettore a 20 o 24 pin.
Perché scegliere questo modello? (Vantaggi principali):

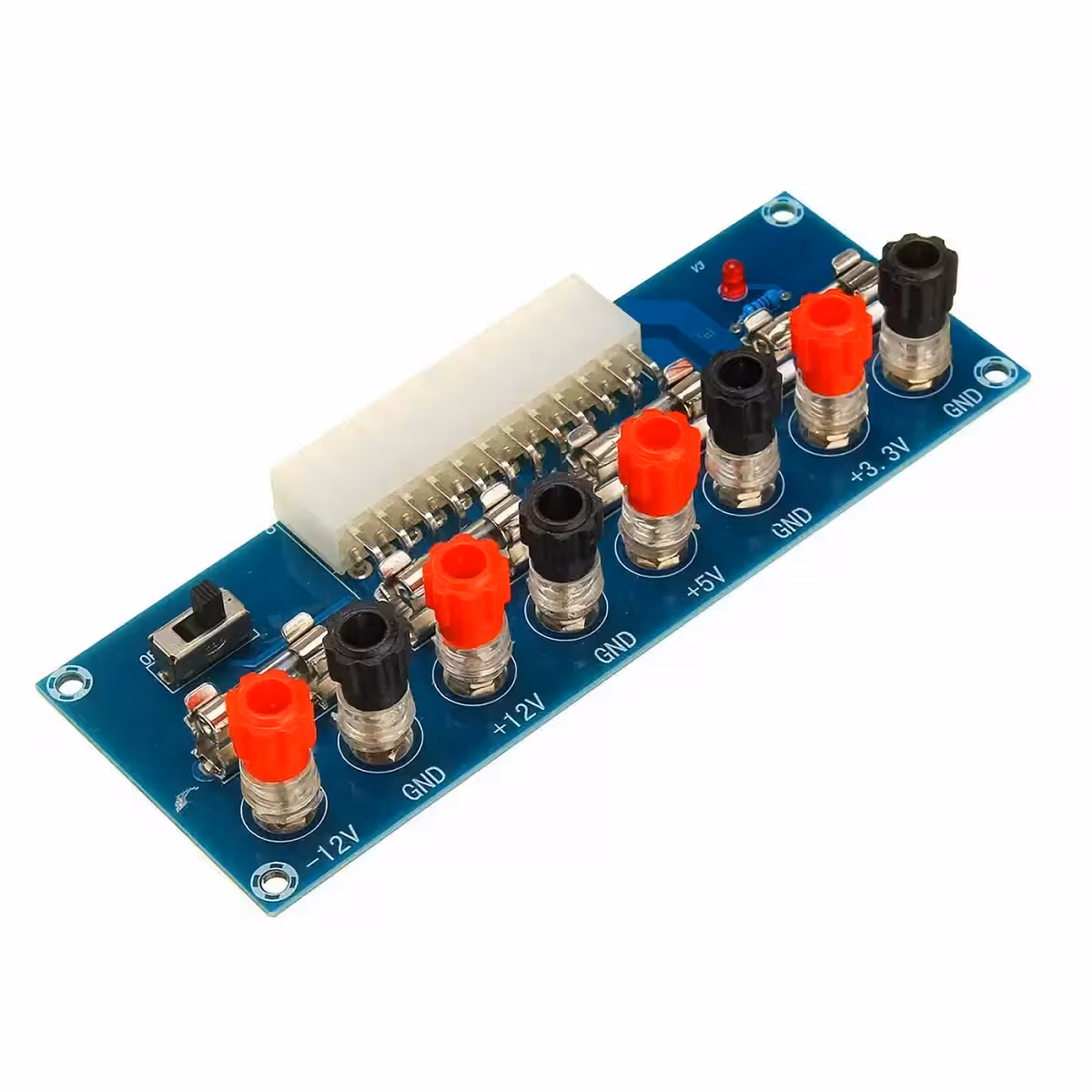

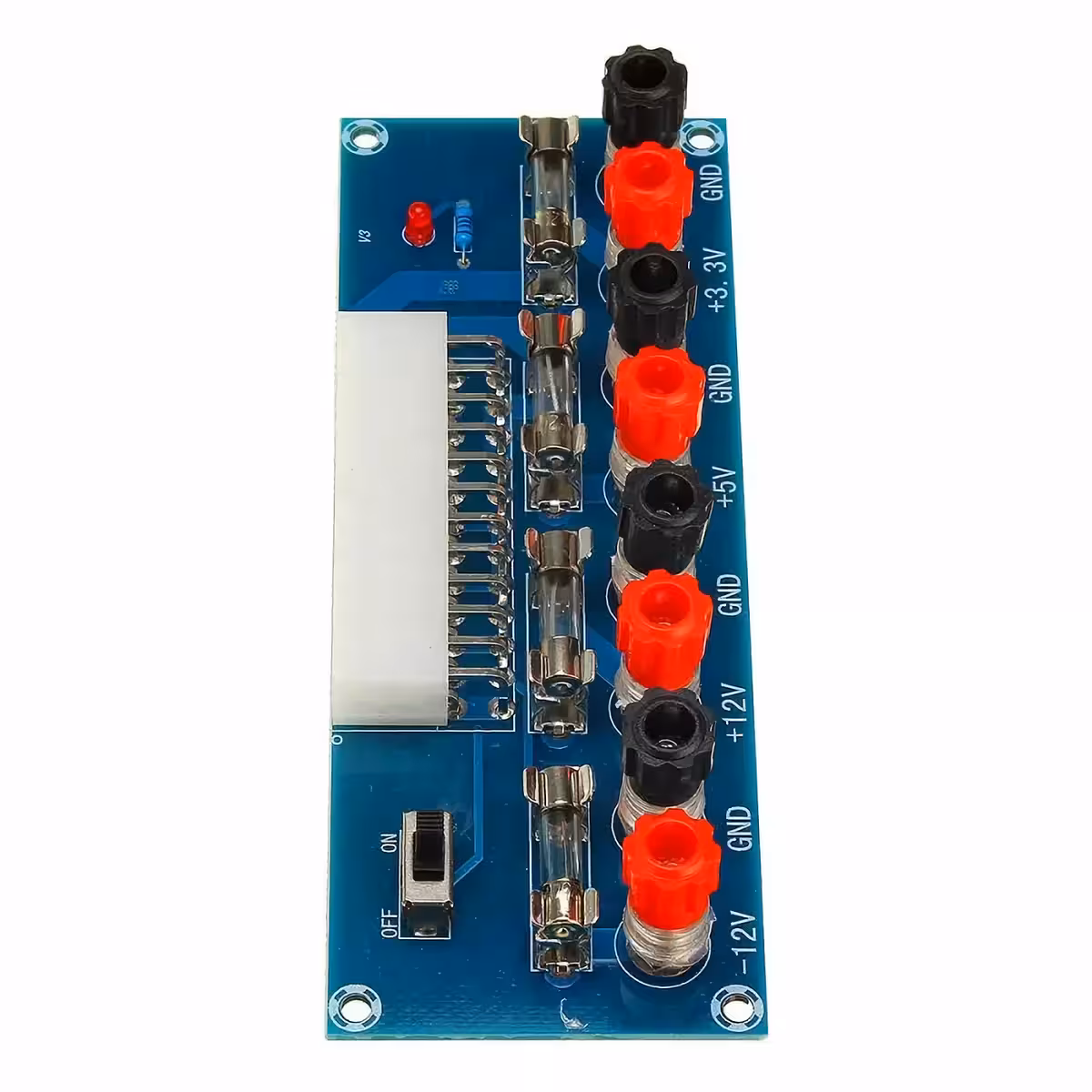

- 4 tensioni simultanee, nessuna configurazione richiesta — +12V, +5V, +3.3V e -12V disponibili immediatamente su morsetti separati.
- Fusibili rapidi da 5A sostituibili per canale — in caso di cortocircuito, proteggi i tuoi dispositivi; i fusibili sono facilmente reperibili in qualsiasi negozio di elettronica.

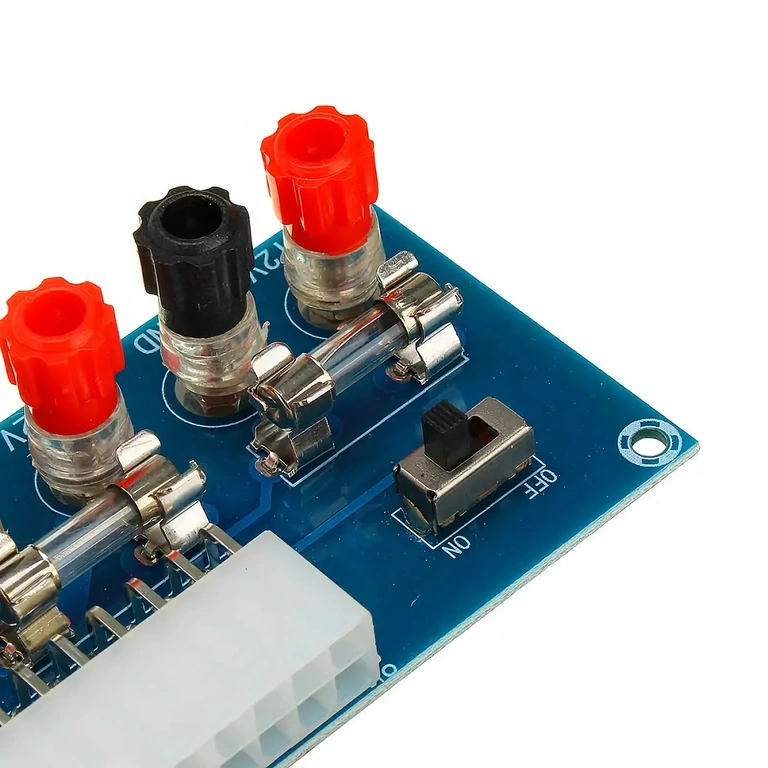

- Interruttore ON/OFF integrato — non dovrai più scollegare fisicamente i cavi tra un test e l’altro; accendi e spegni l’alimentazione con un semplice gesto.
- LED di stato rosso — verifica istantaneamente se l’alimentatore è attivo, senza dover ricorrere ogni volta al multimetro.
- Compatibilità universale ATX 20/24 pin — funziona anche con i vecchi alimentatori a 20 pin senza bisogno di adattatori speciali.
- Risparmio garantito — riutilizzi un alimentatore ATX che hai già in casa invece di acquistare un costoso alimentatore da laboratorio professionale.
Dettagli e Prestazioni
La scheda è progettata per un uso intensivo sul banco di lavoro. I morsetti a vite permettono un collegamento rapido dei cavi di test senza ricorrere a clip improvvisate, mentre il cablaggio interno supporta fino a 5A per canale, rendendola perfetta per alimentare moduli Arduino, Raspberry Pi, ESP32, driver per motori passo-passo o strisce LED.
Grazie alle dimensioni compatte di 128 × 48 × 30 mm, si integra facilmente in qualsiasi postazione di lavoro o all’interno di contenitori per progetti DIY, senza ingombrare. Il design è studiato per la massima accessibilità: tutte le uscite e l’interruttore sono posizionati frontalmente.
| Parametro | Dettaglio |
|---|---|
| Compatibilità connettore | ATX 20 pin / ATX 24 pin |
| Tensioni di uscita | +12V, +5V, +3.3V, -12V |
| Protezione per canale | Fusibile rapido 5A (sostituibile) |
| Corrente massima per canale | 5A (limitata dal fusibile) |
| Indicatore di stato | LED rosso di alimentazione |
| Controllo accensione | Interruttore ON/OFF integrato |
| Dimensioni scheda | 128 × 48 × 30 mm |
| Applicazioni consigliate | DIY, laboratori di elettronica, test moduli, officina |
Contenuto della confezione
- 1x Scheda adattatore di conversione per alimentatore ATX a DC stabilizzato
Domande Frequenti
L’alimentatore ATX è incluso?
No. La confezione contiene esclusivamente la scheda adattatore. L’alimentatore ATX deve essere acquistato separatamente o recuperato da un PC desktop esistente.
Quali alimentatori ATX sono compatibili?
Qualsiasi alimentatore ATX standard con connettore a 20 o 24 pin, inclusi i modelli più datati, senza necessità di adattatori aggiuntivi.
Quanta corrente posso prelevare da ogni uscita?
Ogni canale è limitato a 5A dal fusibile rapido. La corrente effettiva disponibile dipende anche dalla potenza nominale dell’alimentatore ATX utilizzato; il fusibile protegge la scheda indipendentemente dalla capacità dell’alimentatore.
È compatibile con Arduino, Raspberry Pi o ESP32?
Certamente. Le uscite a +5V e +3.3V sono ideali per alimentare direttamente queste schede senza bisogno di regolatori di tensione esterni.
Cosa fare se si brucia un fusibile?
I fusibili rapidi da 5A sono componenti standard facilmente reperibili in qualsiasi negozio di elettronica o ferramenta; la sostituzione richiede meno di 30 secondi.
