Convertitore DC-DC Step-Down 600W 25A – regolazione precisa CV/CC per alimentazione e ricarica batterie
Hai bisogno di ridurre una tensione DC senza dissipare energia in calore e senza dover acquistare due moduli separati? Il convertitore DC-DC step-down da 600W e 25A è la soluzione ideale: controlla in modo indipendente tensione e corrente in un unico dispositivo compatto, garantendo un’efficienza fino al 95%.
Nota: Il modulo funziona esclusivamente in modalità step-down (riduttore di tensione). La tensione di uscita deve essere sempre inferiore alla tensione di ingresso. Il dispositivo non è dotato di protezione contro l’inversione di polarità.
Perché scegliere questo modello? (Vantaggi principali):
- Doppia regolazione CV/CC — controlla tensione e corrente in modo indipendente con un unico modulo, eliminando la necessità di un limitatore di corrente esterno.
- Efficienza fino al 95% — una dispersione termica minima ti permette di lavorare per ore senza surriscaldamenti eccessivi con carichi moderati.
- Ampio range di ingresso 12–75V — compatibile con pannelli solari, alimentatori, batterie auto o banchi di prova da laboratorio, senza bisogno di adattatori extra.
- Uscita regolabile 2.5–60V / 1–25A — versatile per ogni applicazione, dall’alimentazione di schede Arduino alla ricarica di accumulatori da 48V o al controllo di piccoli motori.
- Potenziometri multigiro — offrono una precisione di regolazione nettamente superiore rispetto ai modelli standard, permettendo tarature millimetriche.
- Indicatore LED blu — conferma visiva immediata dell’attivazione dell’uscita senza dover ricorrere al multimetro.
- Frequenza di commutazione 80 kHz — assicura un ripple ridotto in uscita, componenti di filtraggio compatti e un segnale più pulito per carichi sensibili.
Dettagli e Prestazioni
La topologia buck (step-down) con commutazione a 80 kHz garantisce un equilibrio ottimale tra efficienza e qualità della tensione in uscita, mantenendo il ripple contenuto anche sotto carichi elevati. La potenza di picco è di 600W; tuttavia, per un utilizzo continuativo, consigliamo di non superare i 500W, specialmente in assenza di ventilazione attiva. La regolazione avviene tramite due potenziometri multigiro — VIADJ per la tensione e IADJ per la corrente — che permettono aggiustamenti fluidi e precisi. La protezione da cortocircuito è gestita tramite limitazione automatica in modalità CC, senza spegnere completamente il modulo. Attenzione: per carichi induttivi (motori, bobine, relè), è obbligatoria l’installazione di un diodo Schottky anti-riflusso sull’uscita.
| Parametro | Valore / Dettaglio |
|---|---|
| Potenza massima | 600W (500W raccomandati per uso continuo) |
| Corrente di uscita | 1–25A regolabile |
| Tensione di ingresso | 12–75V DC |
| Tensione di uscita | 2.5–60V DC (esclusivamente step-down) |
| Modalità operative | CV (tensione costante) / CC (corrente costante) |
| Efficienza | Fino al 95% |
| Frequenza di commutazione | 80 kHz |
| Indicatore di stato | LED blu (tensione in uscita attiva) |
| Protezione cortocircuito | Limitazione automatica della corrente (CC) |
| Protezione polarità inversa | Non inclusa |
| Applicazioni compatibili | Batterie, piccoli motori, moduli elettronici, alimentatori regolabili |
Istruzioni di Configurazione e Utilizzo

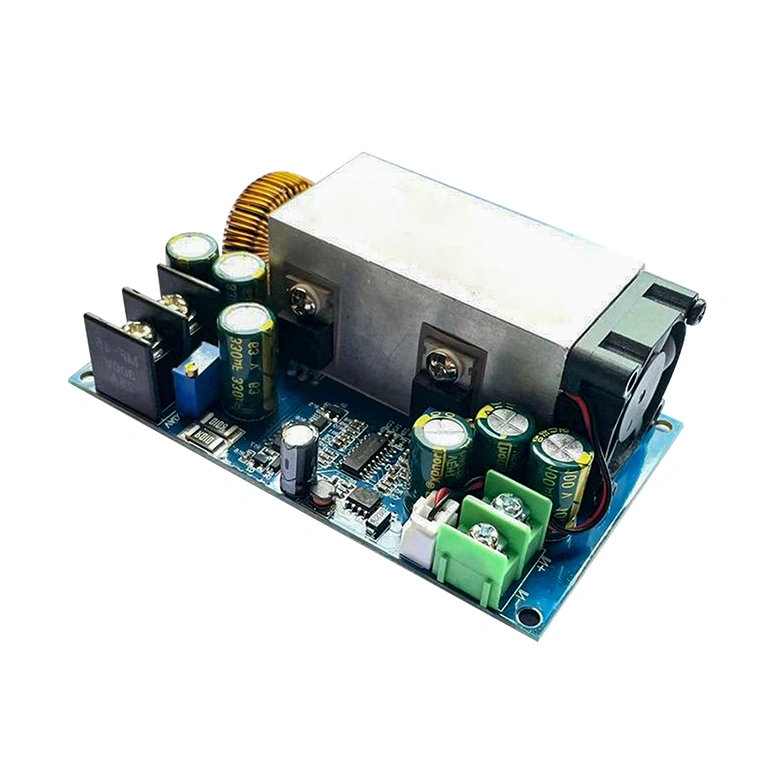

- Collega l’alimentatore all’ingresso rispettando la polarità (+ e −); verifica sempre con un multimetro prima di accendere.

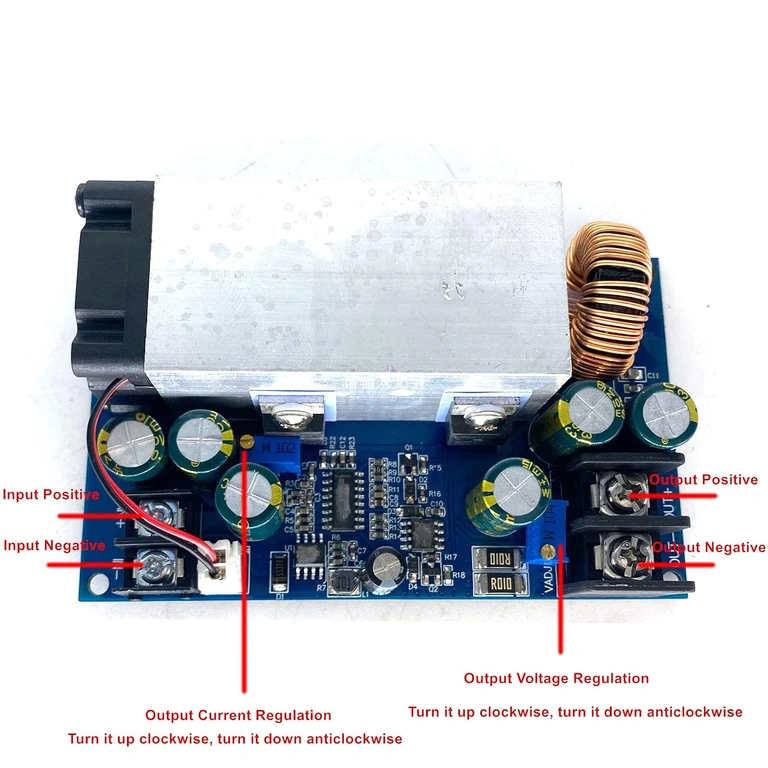

- Imposta IADJ al minimo: ruota completamente in senso antiorario (circa 10 giri) prima di collegare il carico.
- Regola VIADJ: senso orario per aumentare la tensione di uscita, senso antiorario per diminuirla. Verifica il valore con il multimetro.
- Collega il carico, quindi aumenta gradualmente IADJ fino al valore di corrente desiderato, monitorando con un amperometro.
- Non collegare la massa di ingresso direttamente alla massa di uscita senza conoscere lo schema del circuito alimentato.
- Per carichi induttivi (motori, bobine), installa un diodo Schottky anti-riflusso in parallelo al carico, con il catodo rivolto verso il polo positivo.
- Con carichi vicini ai 500W, prevedi un sistema di raffreddamento attivo (ventola) per mantenere la temperatura entro limiti di sicurezza.
Contenuto della confezione
- 1 × Modulo DC-DC Step-Down 600W 25A CV/CC
Domande Frequenti
Posso usare questo convertitore per elevare la tensione?
No. Il modulo funziona esclusivamente in modalità step-down (riduttore). La tensione di uscita deve essere sempre inferiore a quella di ingresso. Per elevare la tensione è necessario un convertitore boost.
Cosa succede se inverto la polarità in ingresso?
Il modulo non dispone di protezione contro l’inversione di polarità. Un collegamento errato può danneggiare irreparabilmente i componenti interni. Verifica sempre la polarità con un multimetro prima di alimentare il dispositivo.
È obbligatorio il diodo anti-riflusso per caricare le batterie?
Sì. Senza di esso, la corrente potrebbe fluire all’indietro attraverso il modulo quando la fonte è scollegata, danneggiando i transistor interni. Utilizza un diodo Schottky dimensionato per la corrente di lavoro.
Posso alimentare motori DC direttamente da questo modulo?
Sì, a patto di installare un diodo Schottky anti-riflusso in parallelo al motore. La corrente di spunto non deve superare i 25A e la potenza continua deve restare sotto i 500W.
Quando è necessario un raffreddamento supplementare?
Per carichi superiori a 300W o in ambienti caldi, è consigliabile montare una ventola sopra il modulo. Senza raffreddamento forzato, la temperatura dei componenti sale rapidamente, riducendo significativamente la durata operativa del dispositivo.
