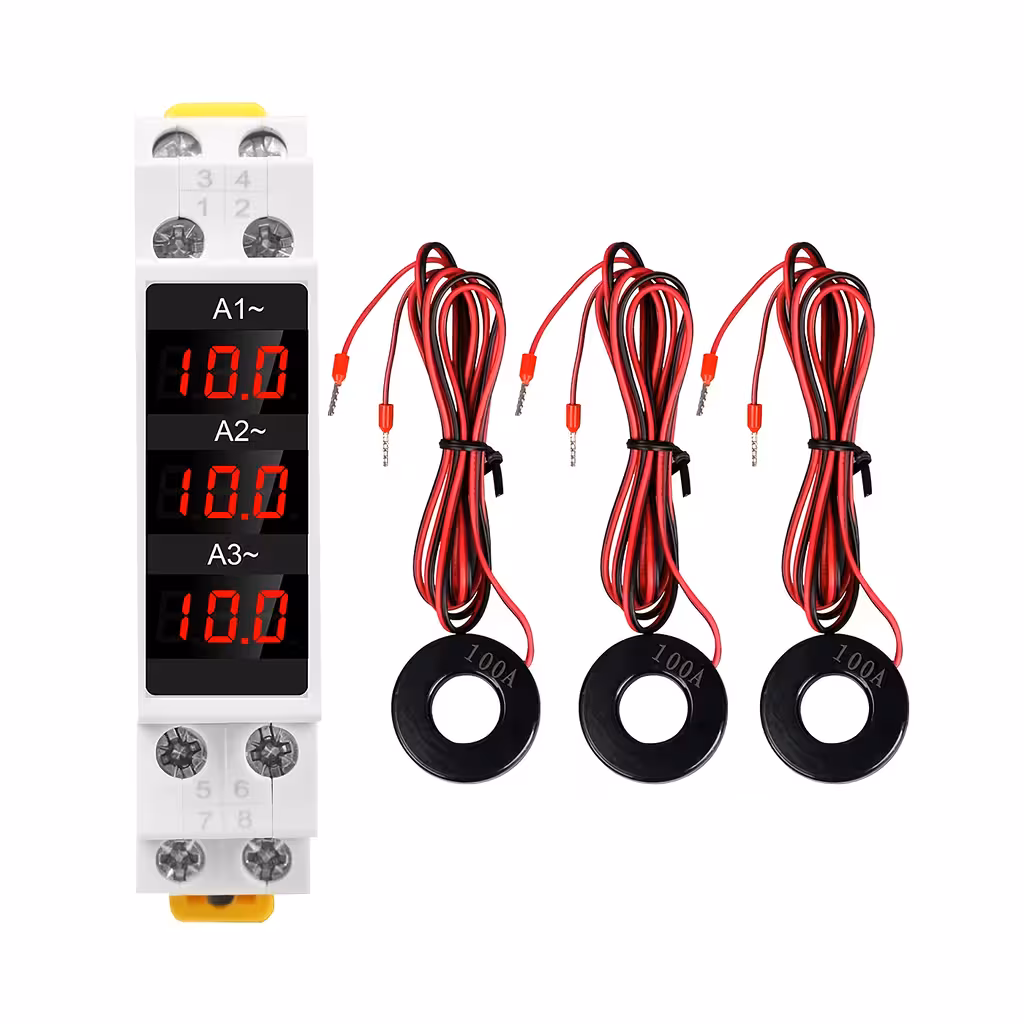

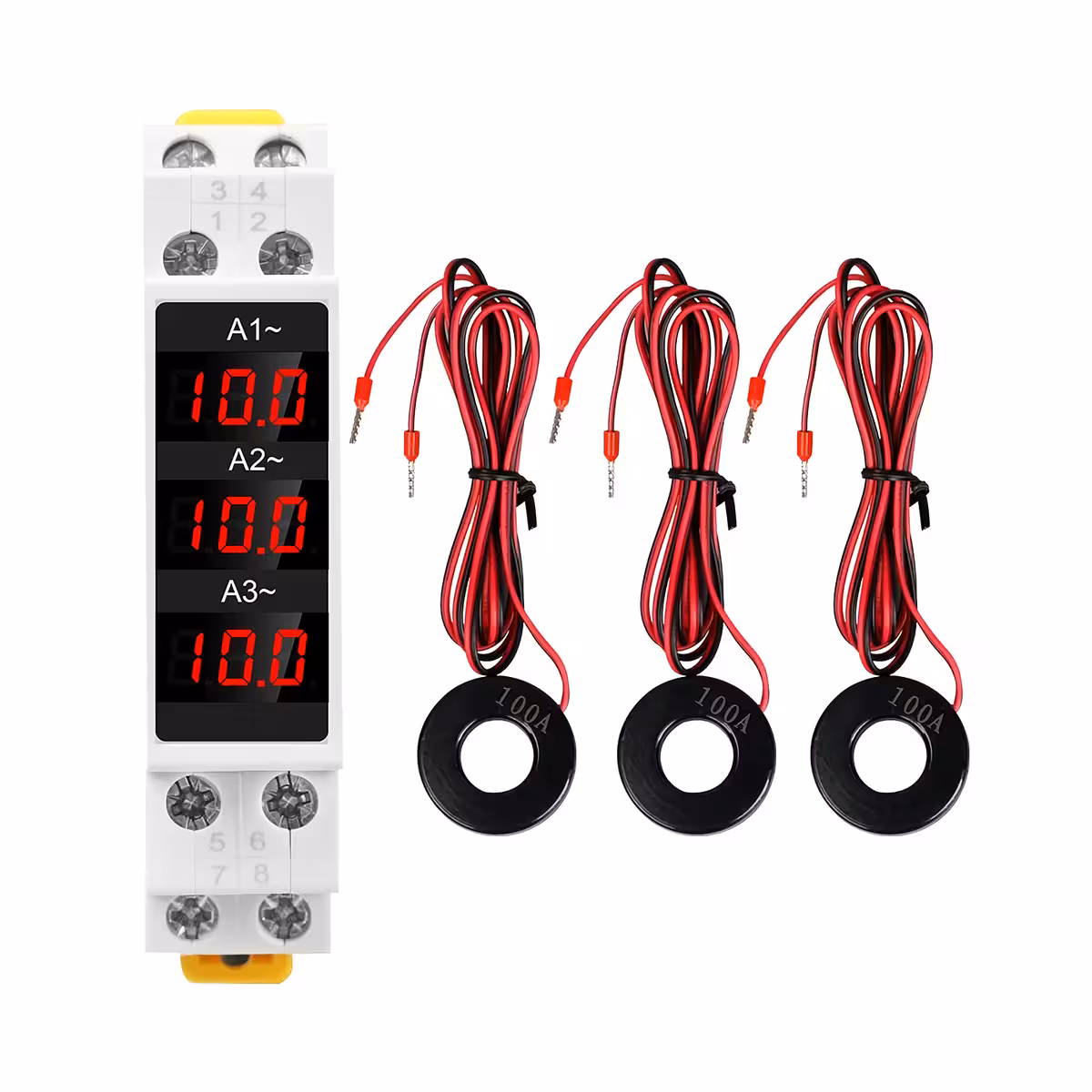

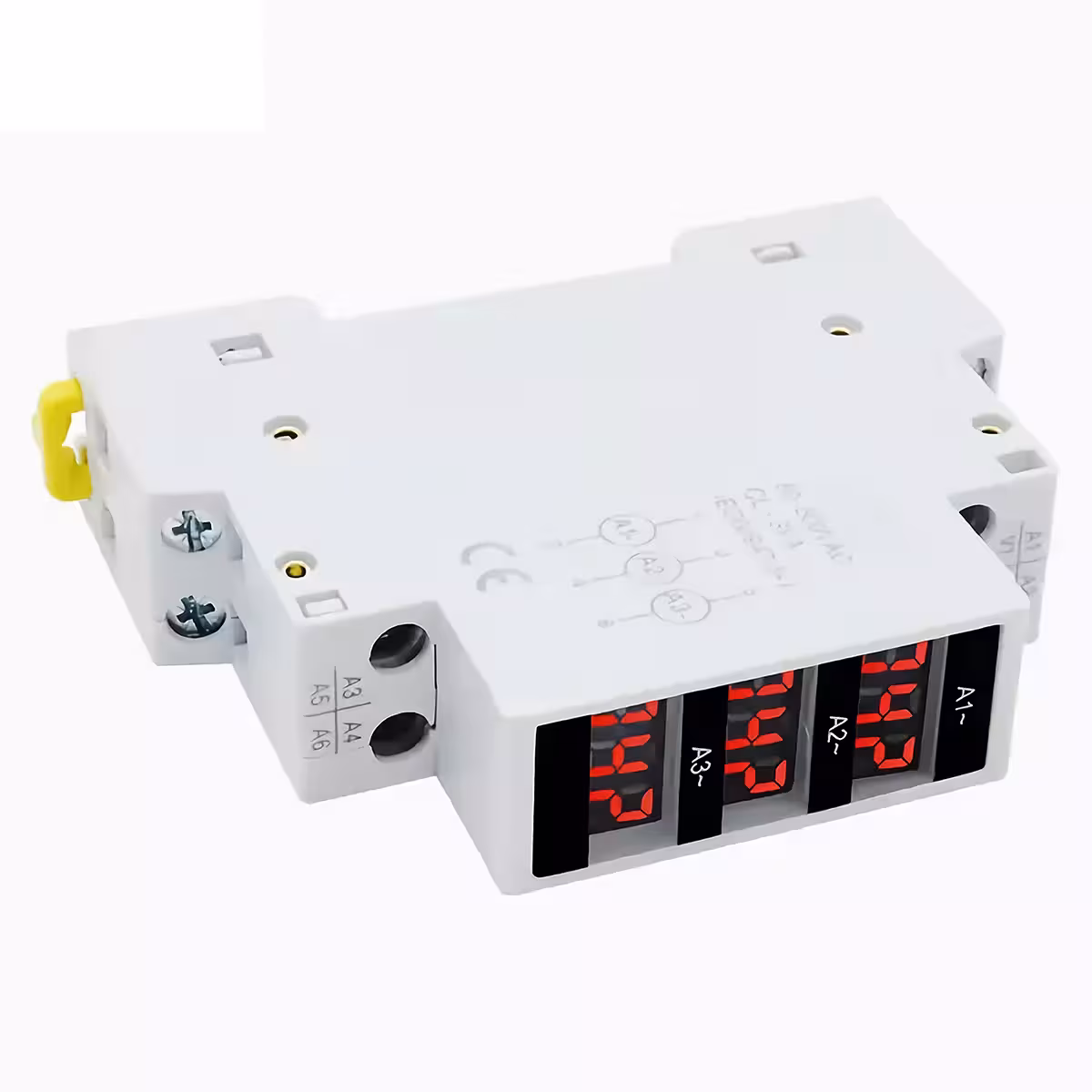

Amperometro digitale trifase 1–100A: monitoraggio simultaneo delle 3 fasi direttamente nel tuo quadro elettrico
Quando un impianto trifase presenta anomalie, il primo segnale è quasi sempre uno squilibrio di carico: un problema che puoi individuare tempestivamente solo con lo strumento giusto. Questo amperometro digitale trifase con range 1–100A ti permette di visualizzare in tempo reale l’assorbimento su ogni singola fase, senza dover consultare manuali o eseguire calcoli complessi. Si installa in pochi secondi su guida DIN ed è subito operativo.
Nota: Il dispositivo è progettato esclusivamente per reti in corrente alternata (AC) trifase. Verifica la compatibilità con il tuo impianto prima dell’installazione.
Perché scegliere questo modello? (Vantaggi principali):

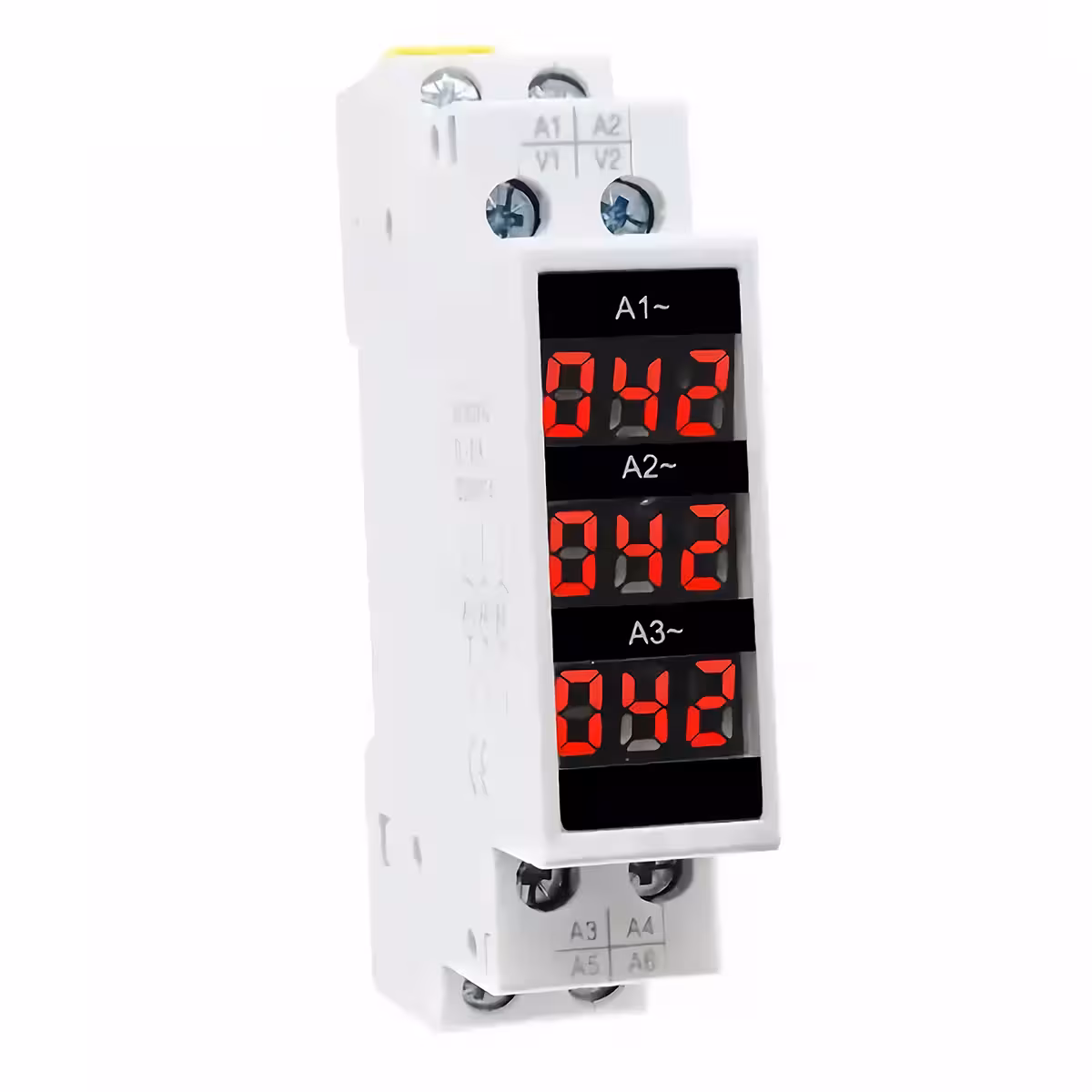

- Lettura simultanea su 3 fasi — 3 display LED indipendenti, uno per ogni fase (L1, L2, L3); tieni tutto sotto controllo a colpo d’occhio, senza commutazioni manuali.

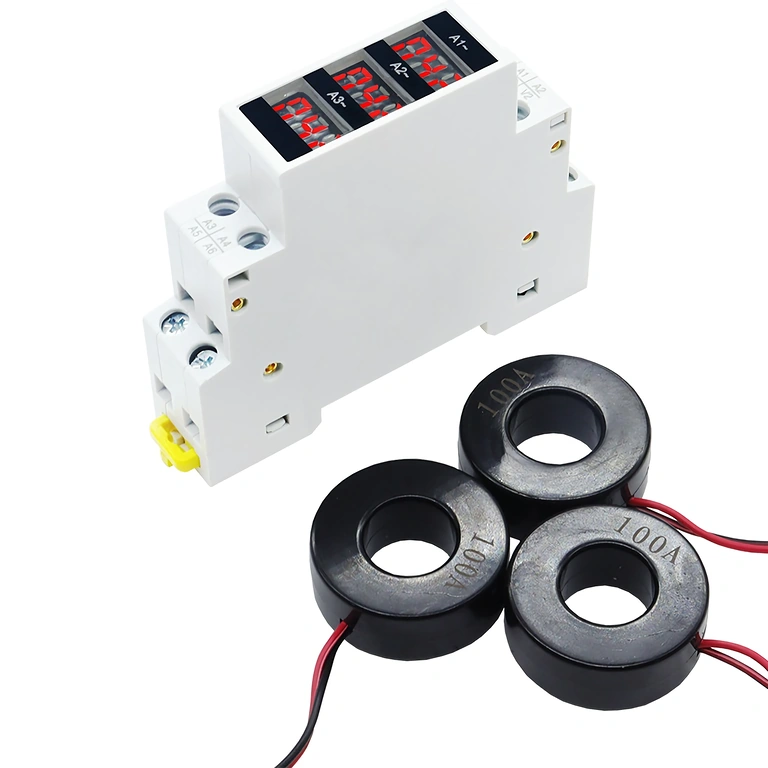

- Range 1–100A senza trasformatore esterno — collegamento diretto ai cavi di fase, senza necessità di TA aggiuntivi, per correnti fino a 100A.
- Precisione Classe 1.0 — errore massimo dell’1%, ideale per una gestione energetica precisa e per rilevare anomalie di consumo.
- Tensione di alimentazione AC 80–500V — perfettamente compatibile con le reti standard 230/400V e con configurazioni industriali specifiche.

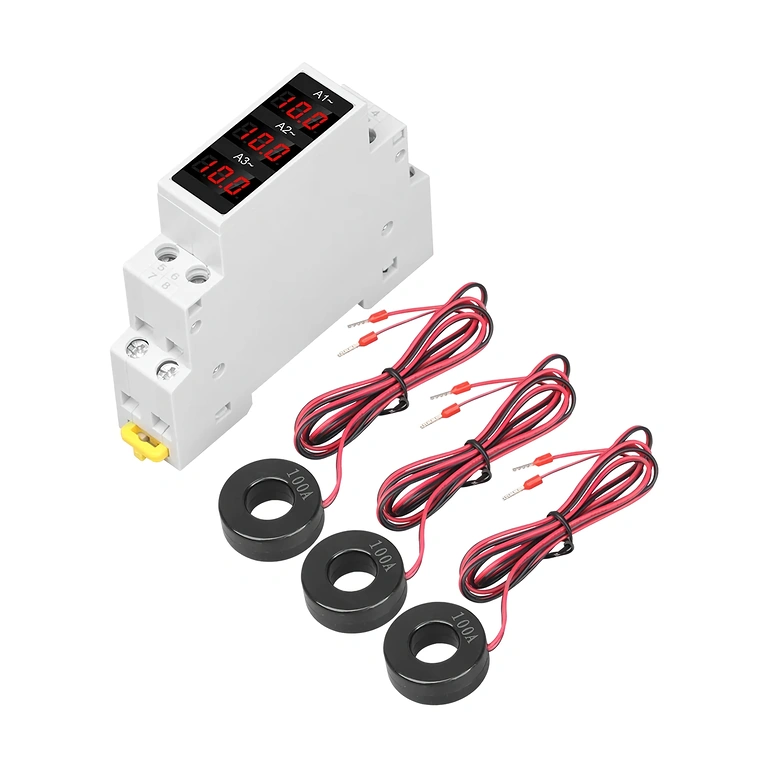

- Montaggio su guida DIN 35mm — installazione rapida a incastro, direttamente nel quadro elettrico esistente, in meno di 2 minuti.
- Operatività tra -20°C e +70°C — garantisce prestazioni stabili anche in quadri elettrici esposti a temperature rigide o calore industriale intenso.

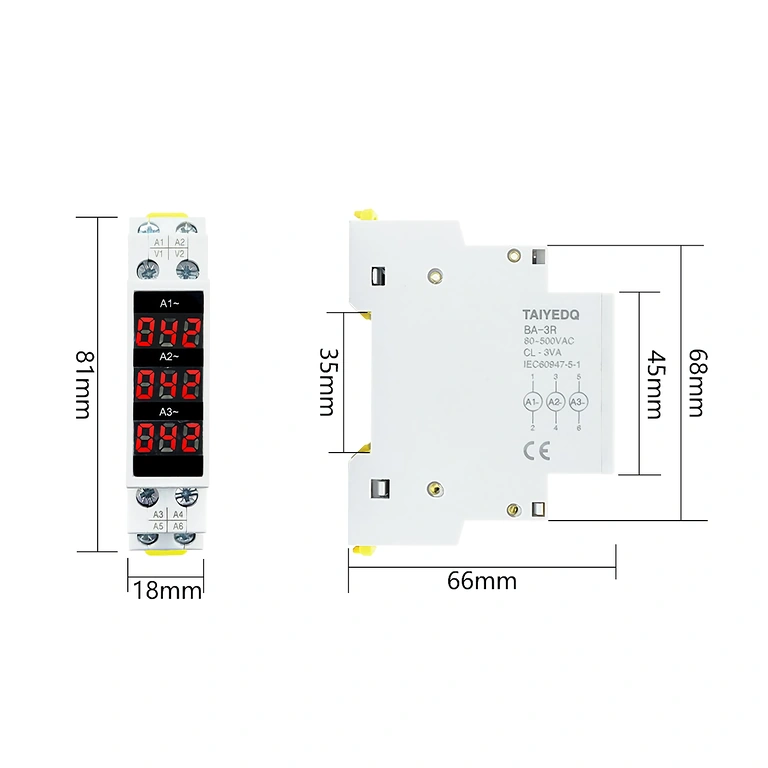

- Design compatto: 81 × 18 × 66 mm — occupa solo 18mm sulla guida, lasciando spazio prezioso per altri componenti nel quadro.
Dettagli e Prestazioni
Lo strumento misura simultaneamente la corrente su configurazione 3L+3N, rendendolo indispensabile non solo per la lettura, ma anche per identificare rapidamente squilibri di carico, ovvero situazioni in cui una fase è sovraccaricata rispetto alle altre. La classe di precisione 1.0 assicura dati affidabili per decisioni tecniche concrete.
La frequenza nominale di 50/60Hz garantisce la piena compatibilità con le reti europee e con apparecchiature importate che operano a 60Hz. I display LED ad alta luminosità rimangono perfettamente leggibili anche in condizioni di scarsa illuminazione, un vantaggio fondamentale per i quadri elettrici situati in zone tecniche o seminterrati.
| Parametro | Valore / Dettaglio |
|---|---|
| Tipo display | Digitale, 3 LED indipendenti (uno per fase) |

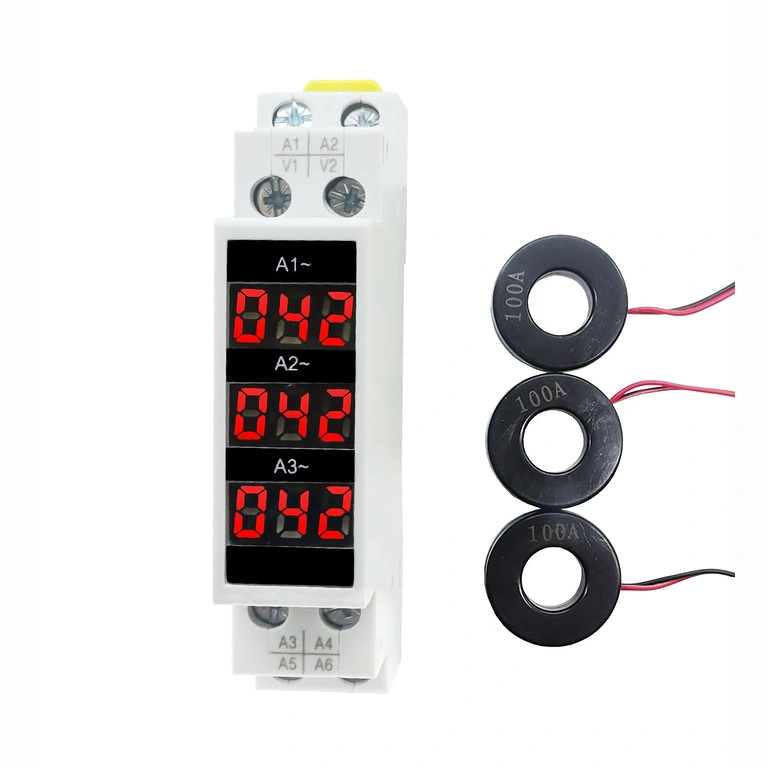

| Range di misurazione corrente | 1 – 100A (AC) |
| Tensione nominale | AC 80 – 500V |
| Precisione | Classe 1.0 |
| Frequenza nominale | 50 / 60 Hz |
| Temperatura operativa | -20°C ~ +70°C |
| Grado di protezione | IP20 |
| Dimensioni (L × P × A) | 81 mm × 18 mm × 66 mm |
| Tipo terminale | 3 fasi (3L + 3N) |
| Tipo montaggio | Guida DIN 35mm |
Istruzioni di Installazione e Utilizzo
- Verifica pre-installazione: Assicurati che la tensione di rete rientri nel range AC 80–500V e che il consumo massimo su nessuna fase superi i 100A.
- Montaggio su guida DIN: Aggancia l’amperometro sulla guida DIN da 35mm del quadro elettrico; non sono necessari attrezzi particolari.

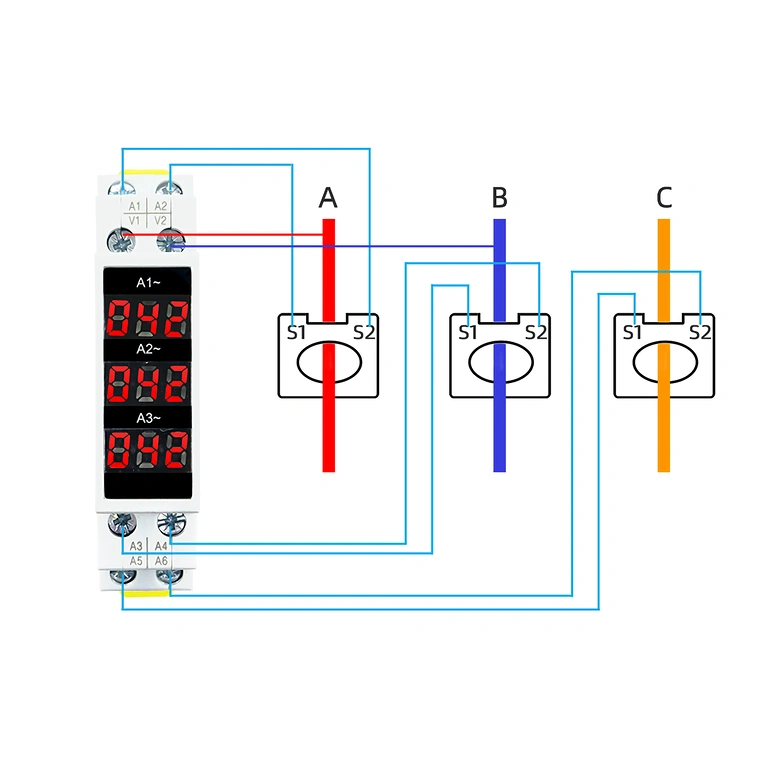

- Collegamento terminali: Collega i cavi di fase L1, L2, L3 e il neutro N ai morsetti indicati sulla scocca, seguendo lo schema elettrico.
- Avvio e test: Dai tensione all’impianto e verifica che tutti e 3 i display LED mostrino valori stabili per ciascuna fase.
- Monitoraggio continuo: Osserva i valori in tempo reale. Una differenza significativa tra le fasi può indicare uno squilibrio di carico o un guasto nell’impianto.
Contenuto della confezione
- 1 × Amperometro digitale trifase (1–100A, AC 80–500V, guida DIN 35mm)
Domande Frequenti
Può essere utilizzato su reti monofase?
No. Il dispositivo è progettato esclusivamente per reti trifase con 3 fasi e neutro. Per impianti monofase è necessario un amperometro a canale singolo.
È necessario un trasformatore di corrente (TA) per il collegamento?
No, a patto che la corrente su ogni fase non superi i 100A. Il collegamento avviene direttamente sui cavi di fase, senza accessori esterni.
Visualizza i valori di tutte e 3 le fasi contemporaneamente?
Sì. I 3 display LED sono indipendenti e mostrano simultaneamente la corrente su L1, L2 e L3; non è necessario commutare tra le fasi.
Dove posso installare questo dispositivo? Il grado IP20 resiste all’acqua?
Il grado IP20 protegge contro corpi solidi superiori a 12,5mm, ma non offre protezione contro acqua o umidità. Installalo esclusivamente all’interno di quadri elettrici chiusi, in ambienti asciutti o controllati.
