Set 2x BMS 2S 20A con Bilanciamento – Protezione Avanzata per Pacchi Li-Ion 7.4V

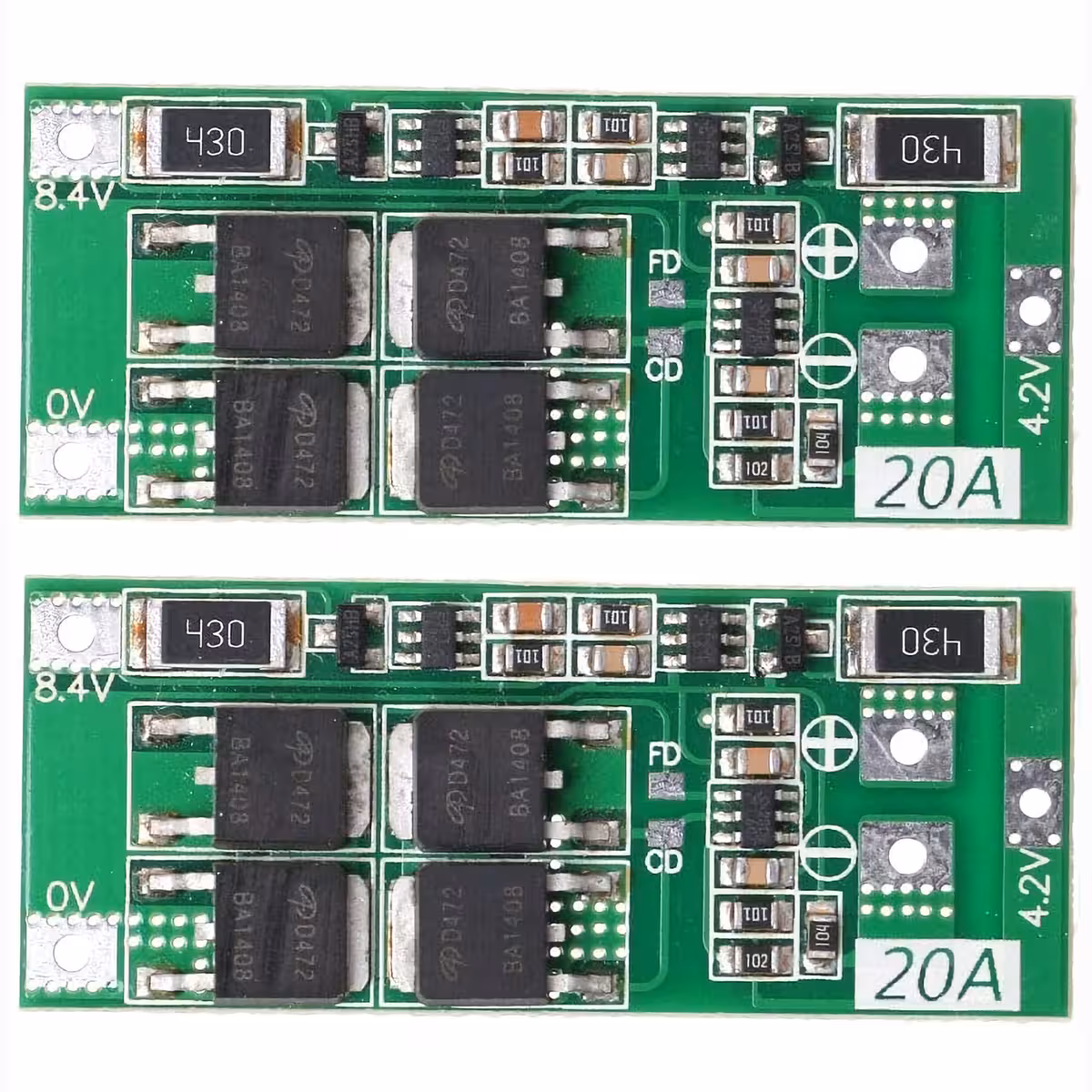

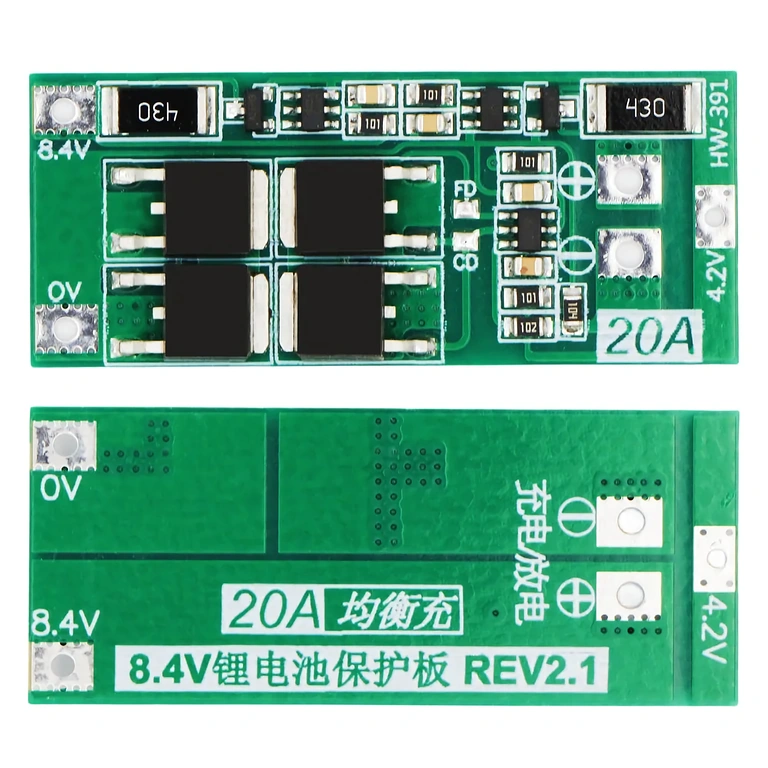

Questo set composto da 2 schede BMS 2S 20A offre una soluzione completa per la gestione e la protezione di pacchi batteria agli ioni di litio con tensione nominale di 7.4V (8.4V a carica completa). La funzione di bilanciamento attivo equalizza la tensione delle celle durante la ricarica, prolungando significativamente la vita utile della batteria. Le dimensioni compatte di soli 48×20×3.4mm lo rendono perfetto per progetti DIY, utensili elettrici portatili e power pack personalizzati.
Nota: Al primo collegamento, il pacco batteria deve essere messo in carica per attivare l’uscita del BMS. Non utilizzare celle con capacità o resistenze interne troppo differenti tra loro.
Perché scegliere questo modello? (Vantaggi principali):
- Bilanciamento attivo integrato: equalizza la tensione delle celle durante la ricarica, prevenendo squilibri e aumentando la longevità del pacco batteria.
- Protezione completa multistadio: contro sovraccarico (>4.3V), scarica eccessiva (<2.3V), sovracorrente (25A) e cortocircuito con ripristino automatico in circa 200ms.
- Ampia compatibilità: ideale per celle Li-Ion 18650, 26650 e batterie Li-Po standard da 3.7V/4.2V.
- Design compatto 48×20×3.4mm: perfetto per l’integrazione in piccoli case, dispositivi portatili e sistemi custom.
- Set economico da 2 pezzi: doppio vantaggio per progetti paralleli o come scorta per le tue applicazioni.
Dettagli e Prestazioni

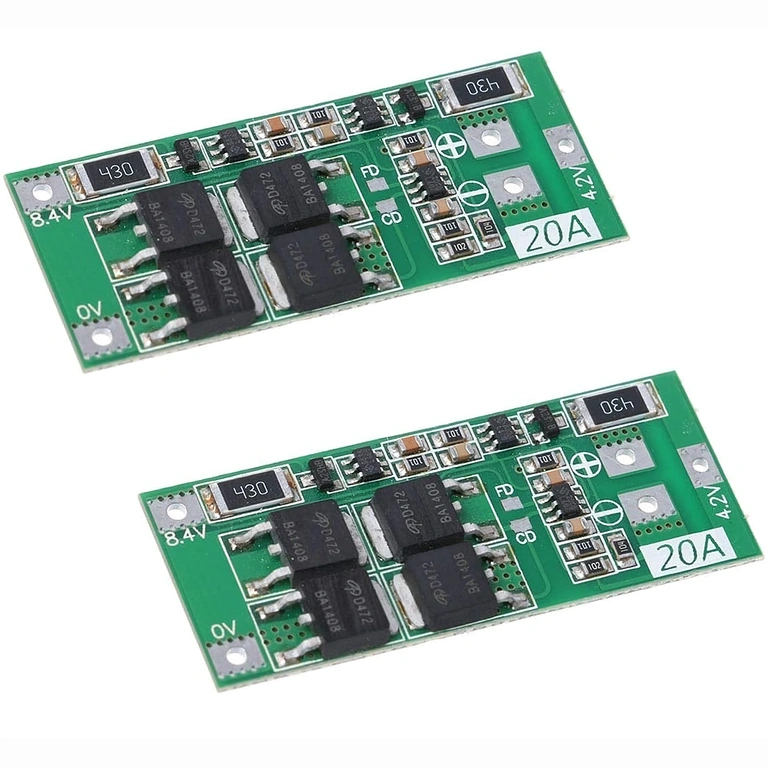

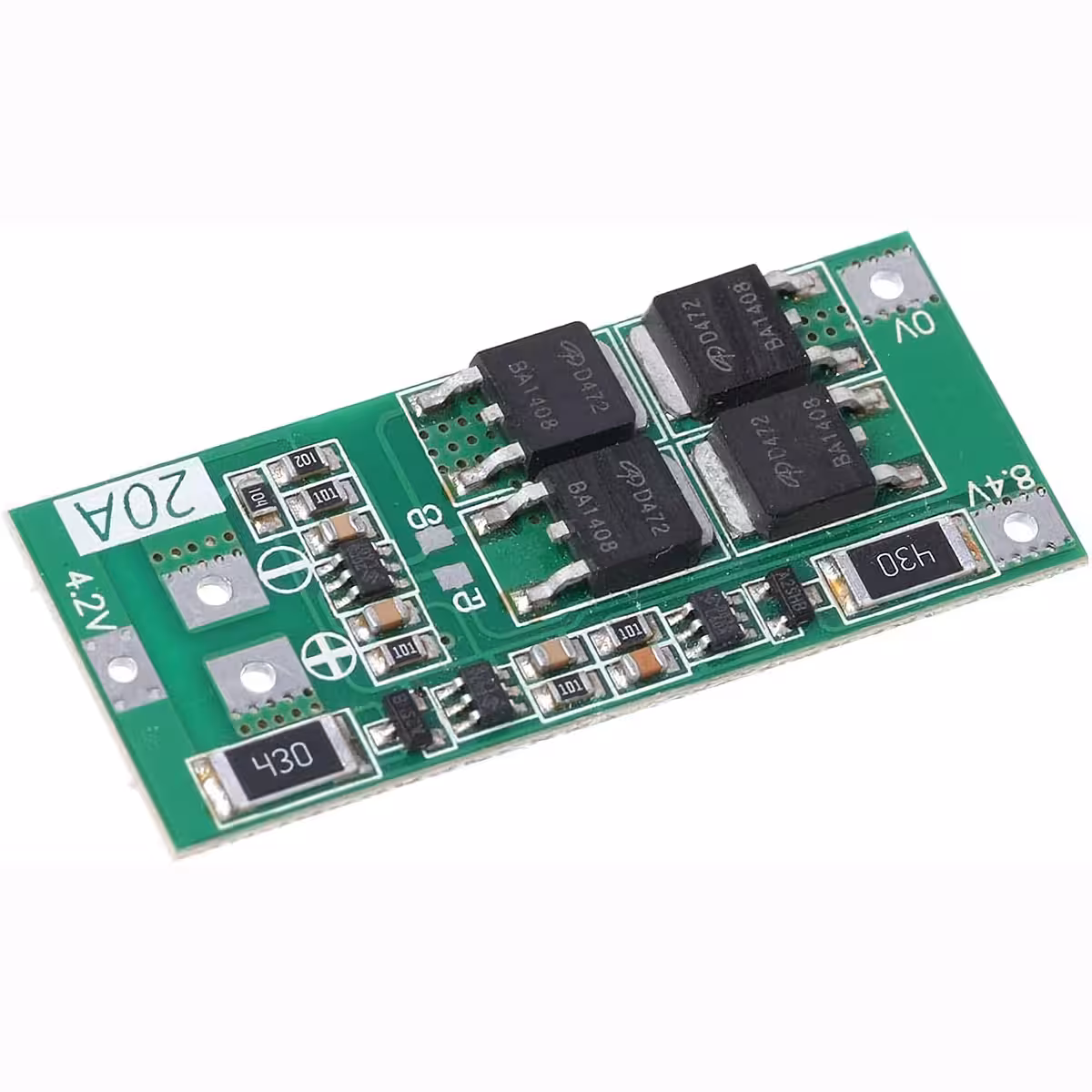

Il modulo è progettato per gestire una corrente continua di 20A (si consiglia l’uso di un dissipatore per carichi elevati) e supporta picchi fino a 25A. La corrente di ricarica è limitata automaticamente a 10A, proteggendo le celle dallo stress termico. Il collegamento avviene tramite punti chiaramente contrassegnati: 0V (negativo cella 1), 4.2V (punto centrale tra le celle) e 8.4V (positivo cella 2), mentre l’uscita finale è disponibile sui terminali + e − all’interno della scheda. La resistenza siglata “430” potrebbe scaldarsi leggermente durante il bilanciamento: questo comportamento è normale e indica il corretto funzionamento dell’equalizzazione.
| Parametro | Valore / Dettaglio |
|---|---|
| Tipo modulo | BMS 2S con bilanciamento attivo |
| Tensione nominale | 7.4V (2 × 3.7V) |
| Tensione di carica | 8.4V – 9.0V |
| Protezione sovraccarico | > 4.3V per cella |
| Protezione scarica eccessiva | < 2.3–2.5V per cella |
| Protezione sovracorrente | 25A |
| Corrente continua consigliata | 20A (richiede dissipatore per carichi elevati) |
| Protezione cortocircuito | Sì, ripristino automatico (~200ms) |
| Corrente di carica limitata | 10A |
| Celle compatibili | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |

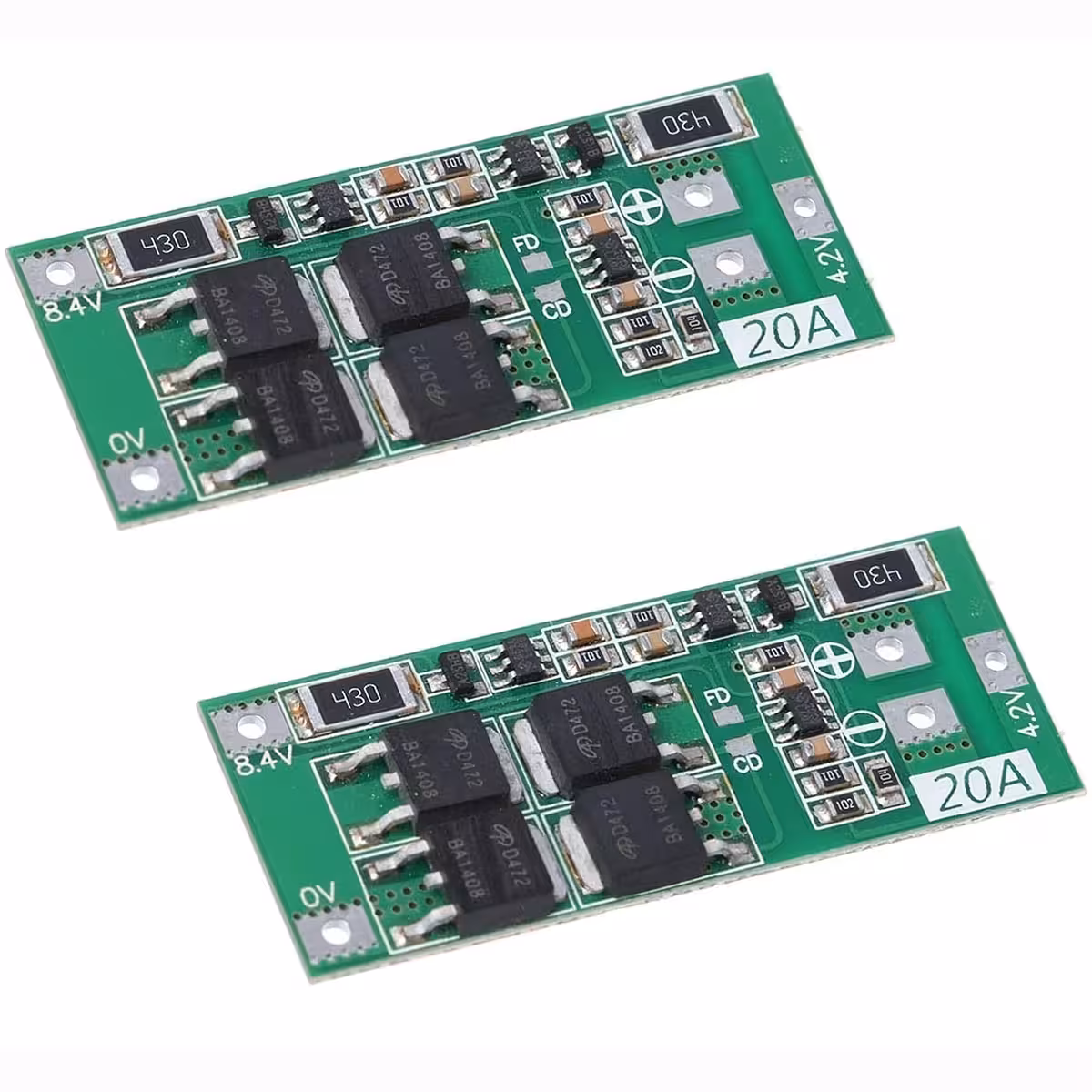

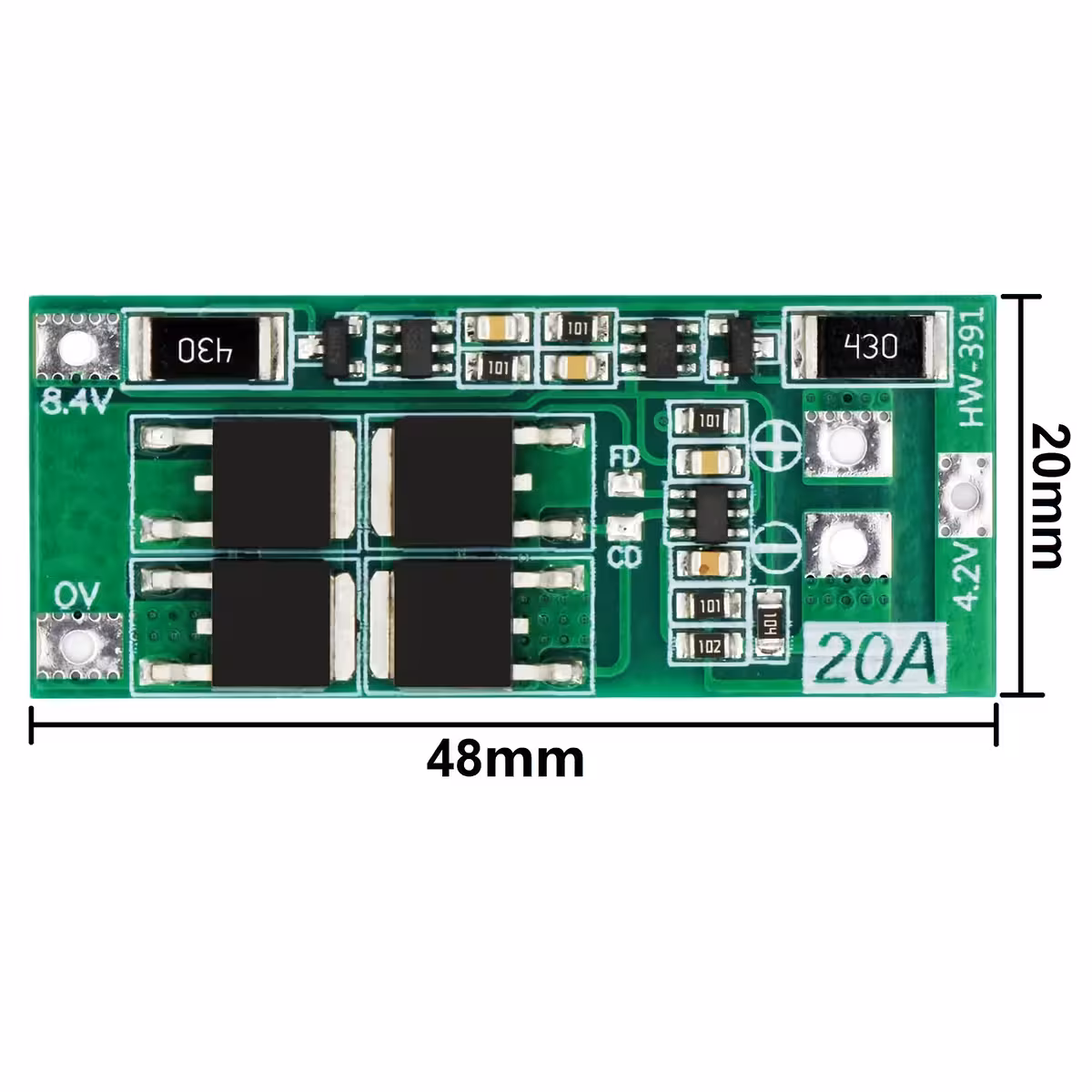

| Dimensioni | 48 × 20 × 3.4 mm |
| Quantità set | 2 pezzi |
Istruzioni per l’uso
- Preparazione celle: assicurati che entrambe le batterie Li-Ion abbiano tensioni simili (differenza massima 0.1V) e resistenze interne comparabili.

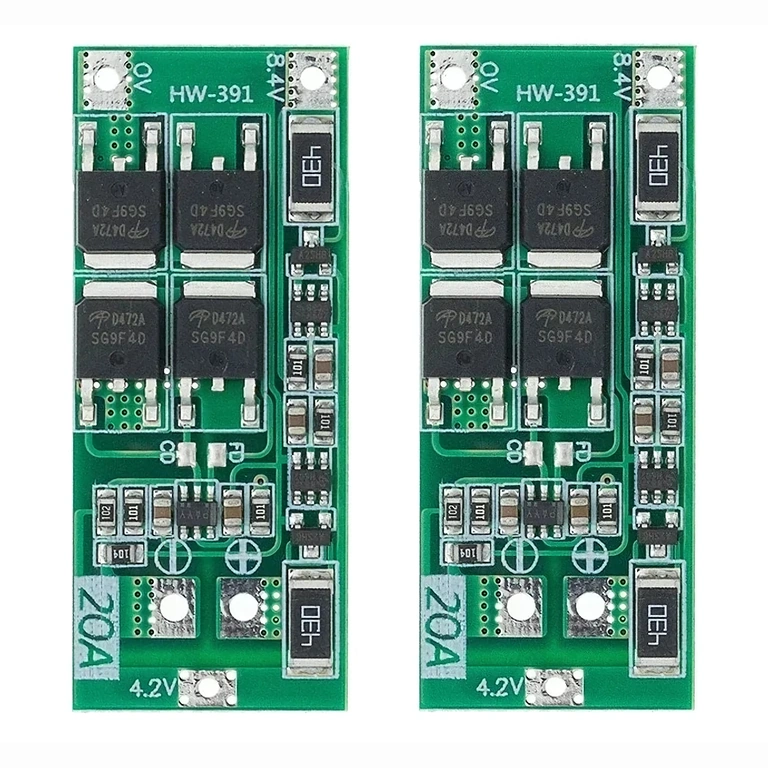

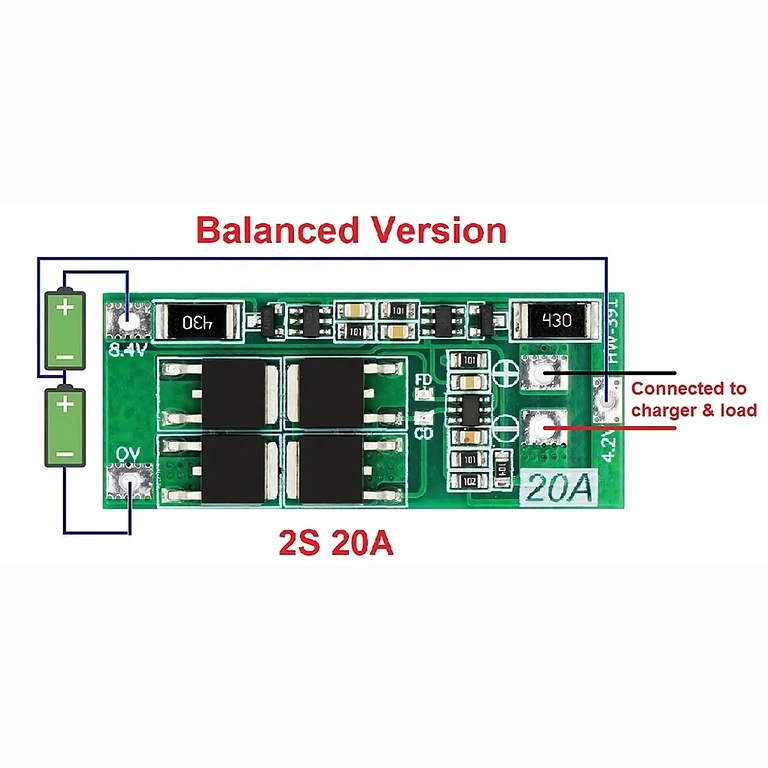

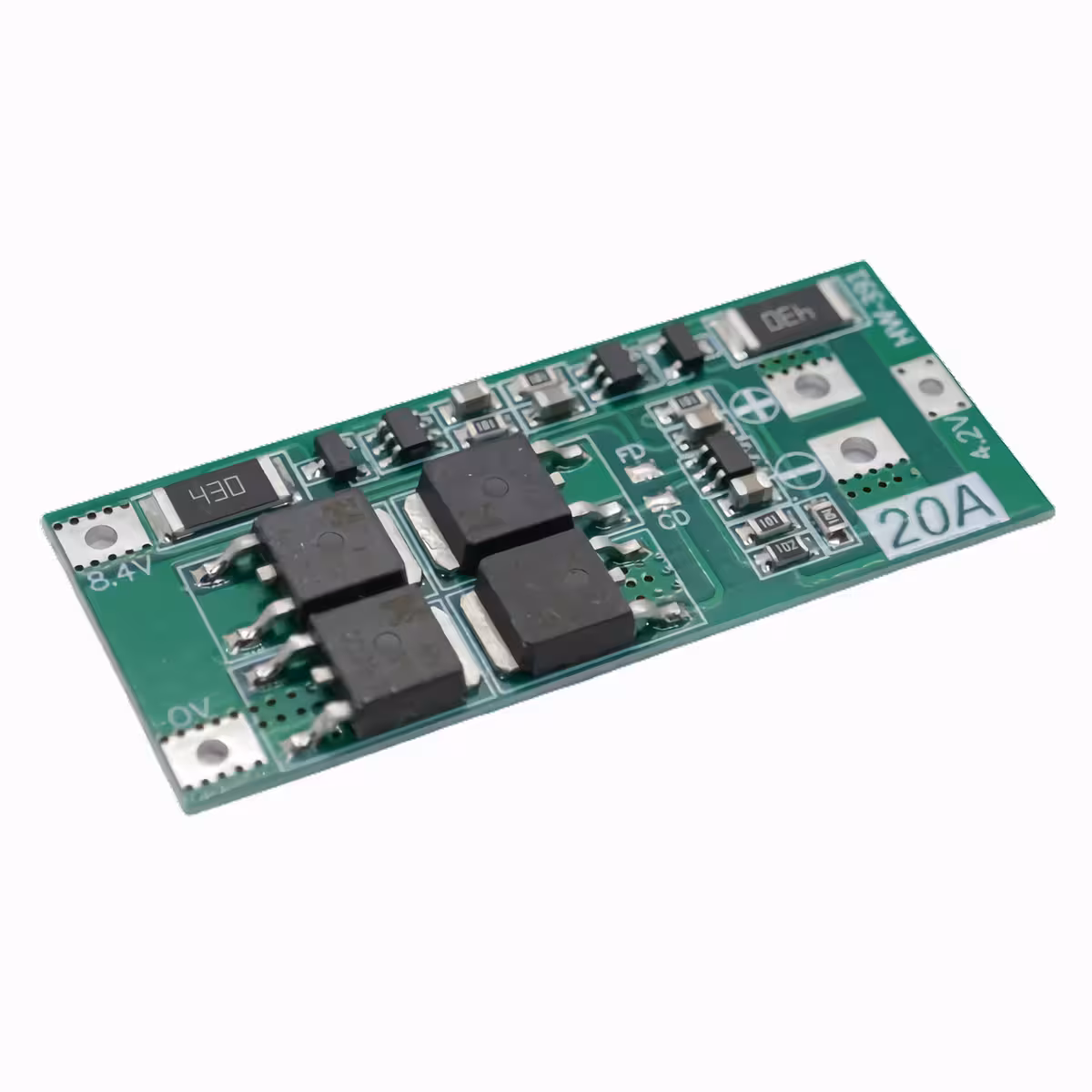

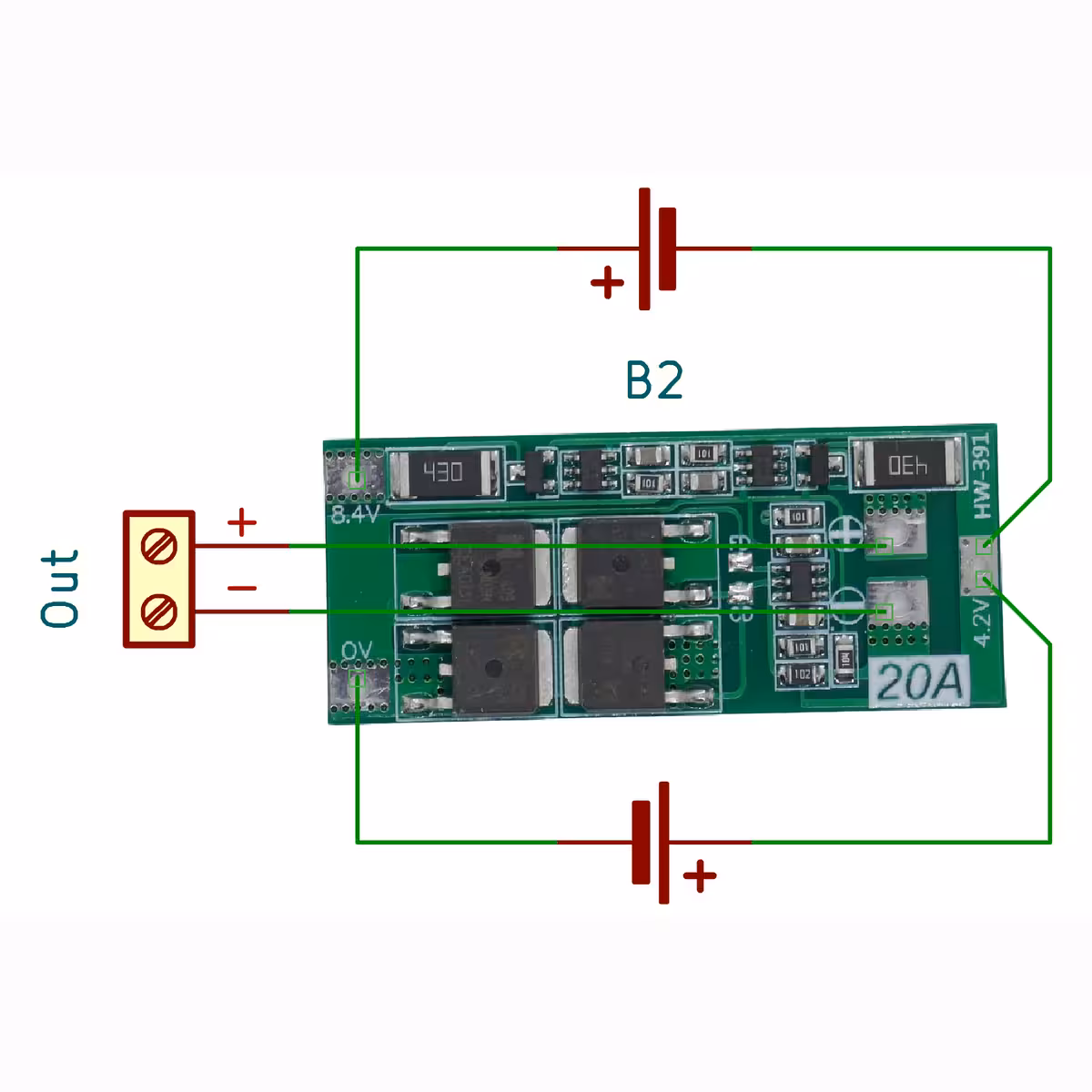

- Collegamento Cella 1: collega il negativo al punto 0V e il positivo al punto 4.2V sulla scheda.
- Collegamento Cella 2: collega il negativo al punto 4.2V (comune con il positivo della prima cella) e il positivo al punto 8.4V.
- Identificazione terminali di uscita: i terminali + e − all’interno della scheda rappresentano l’uscita verso il carico e l’ingresso per il caricabatterie.
- Attivazione BMS: collega un caricabatterie compatibile (8.4–9.0V) ai terminali di uscita per la prima attivazione; il BMS sbloccherà l’uscita automaticamente.
- Test di funzionamento: verifica la tensione in uscita (~8.4V a piena carica) prima di collegare il carico finale.
- Raffreddamento: per applicazioni con correnti prossime ai 20A, installa un dissipatore o garantisci un’adeguata ventilazione alla scheda.
Contenuto della confezione
- 2 × Modulo BMS 2S 20A con bilanciamento (48 × 20 × 3.4 mm)
- Schema di collegamento incluso (digitale/visivo)
Domande Frequenti
Posso usare questo BMS con batterie 26650 ad alta capacità?
Sì, il modulo è compatibile con celle 18650, 26650 e Li-Po standard, purché la tensione nominale sia di 3.7V per cella. La corrente continua consigliata rimane 20A indipendentemente dalla capacità.
Perché la resistenza “430” si scalda durante la ricarica?
È un comportamento del tutto normale. La resistenza fa parte del circuito di bilanciamento attivo e dissipa l’energia necessaria per equalizzare le tensioni tra le due celle. Un leggero riscaldamento conferma che la funzione di bilanciamento sta operando correttamente.
Quale tensione deve avere il caricabatterie?
Il caricabatterie consigliato deve avere una tensione compresa tra 8.4V e 9.0V. Il BMS limita automaticamente la corrente di carica a 10A, quindi puoi utilizzare alimentatori con capacità superiore senza rischi per le batterie.
L’uscita non funziona al primo collegamento. Cosa devo fare?
È normale: il BMS entra in modalità “sleep” fino alla prima ricarica. Collega il pacco batteria a un caricabatterie da 8.4V per attivare l’uscita. Dopo questa prima attivazione, il modulo funzionerà normalmente a ogni utilizzo.
Posso collegare in parallelo più pacchi 2S per aumentare la capacità?
Sì, ma ogni pacco deve avere il proprio BMS e tutti i pacchi devono essere bilanciati alla stessa tensione prima del collegamento. Il collegamento in parallelo senza BMS individuale può generare correnti pericolose tra i pacchi.
