Convertitore DC-DC Boost Step-Up XL6009 – Set da 5 moduli da 4A con efficienza al 94% per i tuoi progetti
Hai a disposizione una sorgente da 5V ma ti servono 12V? Vuoi alimentare una striscia LED partendo da una batteria da 3,7V? Il convertitore boost step-up XL6009 è la soluzione ideale. Questo set da 5 pezzi ti garantisce una scorta sempre pronta per i tuoi progetti, evitando di dover ordinare un singolo modulo ogni volta che ne hai bisogno.
Nota: La tensione di uscita deve essere sempre superiore alla tensione di ingresso. Si tratta di un convertitore di tipo step-up (boost), non step-down (buck).
Perché scegliere questo set? (Vantaggi principali):
- Set da 5 pezzi a un prezzo vantaggioso — ideale per gestire più progetti contemporaneamente o per avere sempre un ricambio a portata di mano.
- Corrente di uscita fino a 4A — offre il 33% di potenza in più rispetto al classico LM2577 (3A), perfetto per motori DC, strisce LED o ricarica batterie.
- Efficienza fino al 94% — perdite energetiche ridotte al minimo, il modulo resta fresco anche sotto carichi medi.
- Frequenza di commutazione di 400KHz — circa 8 volte superiore rispetto all’LM2577 (~52KHz), per un ripple ridotto a ~50mV e componenti passivi più compatti.
- Regolazione precisa ±0,5% — la tensione di uscita rimane stabile anche in presenza di variazioni improvvise del carico.
- Consumo a vuoto di soli 18mA — ideale per applicazioni alimentate a batteria, evitando sprechi energetici inutili.
- Range termico -40°C ~ +85°C — affidabile in ambienti industriali, esterni o all’interno di contenitori chiusi senza ventilazione forzata.
Dettagli tecnici e prestazioni

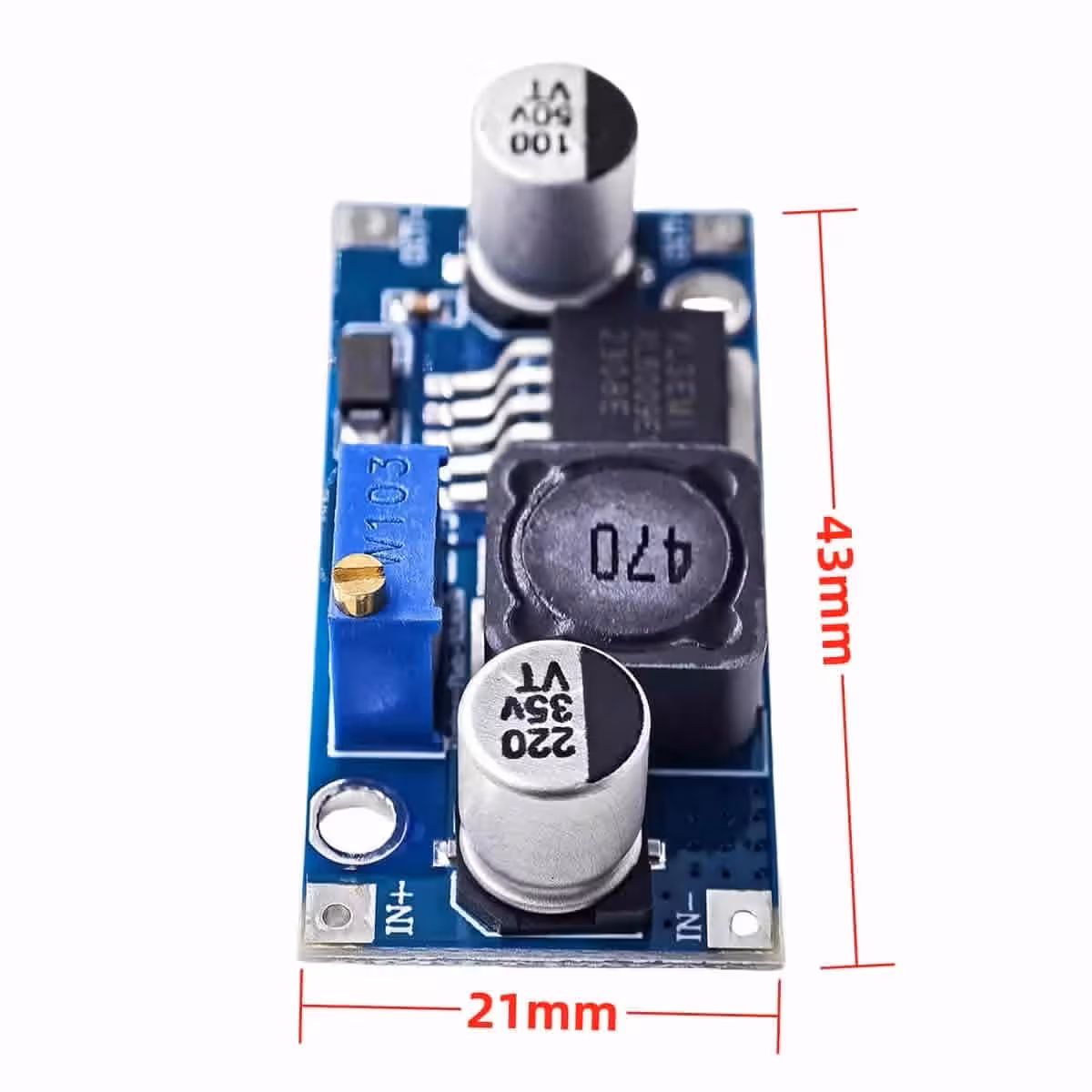

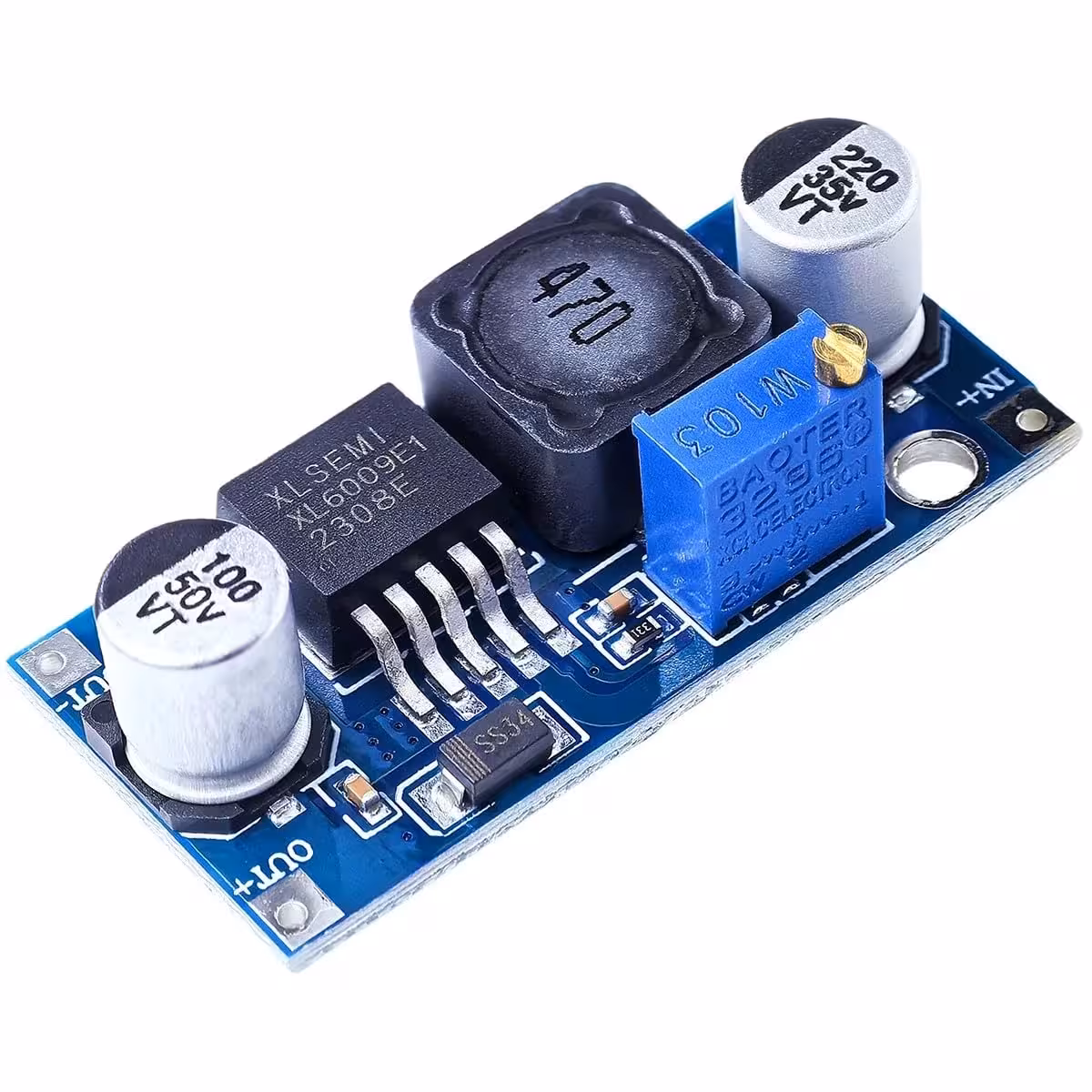

Il cuore del modulo è il circuito integrato XL6009, che opera a una frequenza di 400KHz, sufficiente a mantenere il ripple di uscita a circa 50mV in condizioni operative standard. Questo garantisce una tensione più pulita rispetto alle generazioni precedenti, spesso senza necessità di filtraggio esterno. La regolazione avviene tramite un potenziometro multigiro integrato: basta qualche rotazione per impostare con precisione la tensione desiderata, verificandola con un multimetro. Un condensatore da 0,1µF in uscita attenua il rumore ad alta frequenza prima che raggiunga il carico.
| Parametro | Valore / Dettaglio |
|---|---|
| Quantità nel set | 5 pezzi |
| Tensione di ingresso | 3V – 32V (consigliato 5V – 32V) |
| Tensione di uscita | 5V – 35V (regolabile) |
| Corrente massima di uscita | 4A |
| Efficienza di conversione | fino al 94% |
| Frequenza di commutazione | 400KHz |
| Regolazione tensione | ±0,5% |
| Regolazione carico | ±0,5% |
| Ripple di uscita | ≈50mV (dipendente dal carico) |
| Consumo a vuoto | 18mA (5V ingresso, 8V uscita) |
| Filtraggio rumore | Condensatore 0,1µF integrato |
| Temperatura operativa | -40°C ~ +85°C |
| Tipo convertitore | DC-DC Step-Up (Boost) |
Istruzioni per l’uso

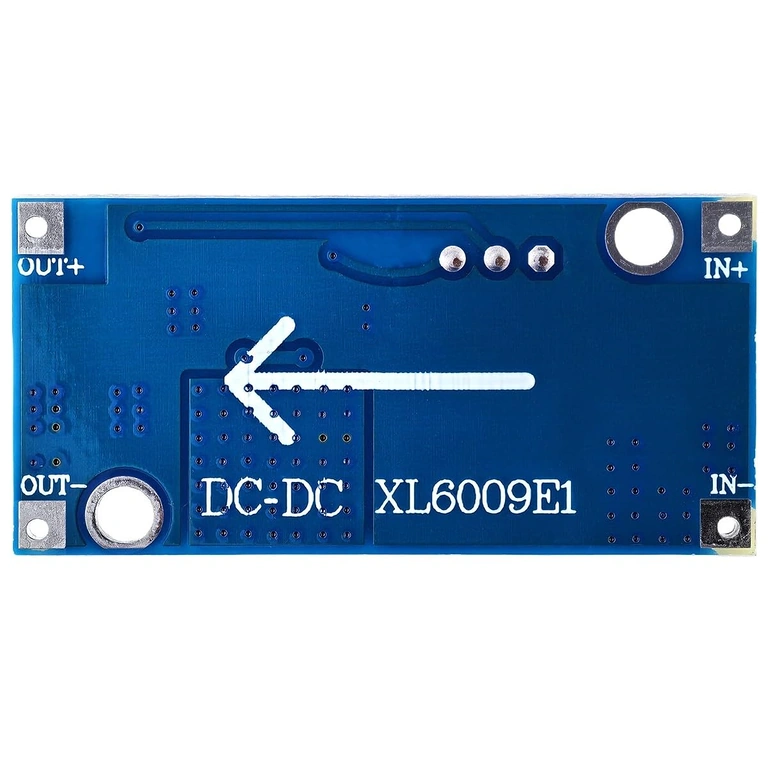

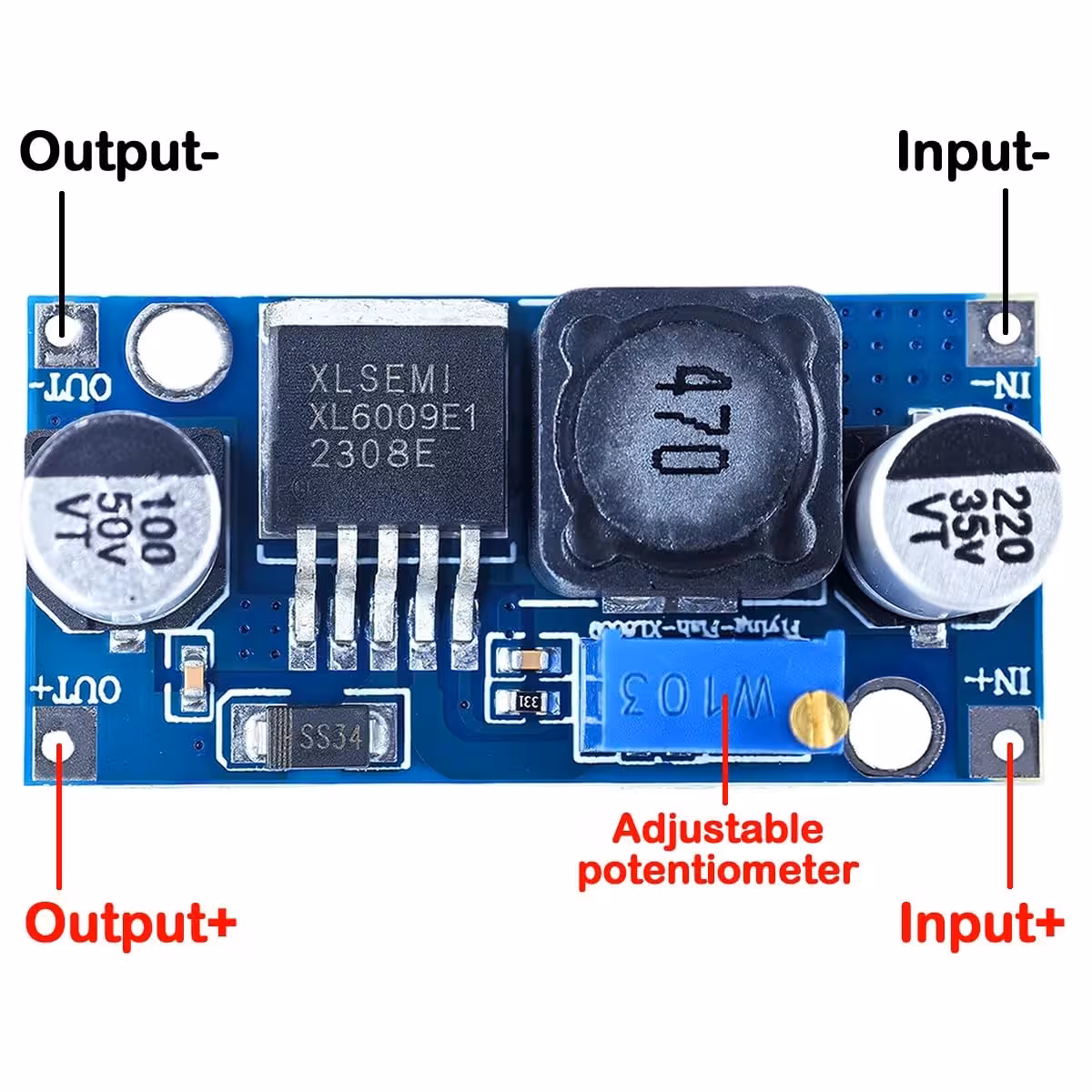

- Collega la sorgente di alimentazione DC ai terminali di ingresso (IN+ e IN-) del modulo.
- Prima di collegare il carico, ruota il potenziometro multigiro completamente in senso antiorario per partire dalla tensione minima.
- Collega un multimetro ai terminali di uscita (OUT+ e OUT-) per monitorare la tensione in tempo reale.
- Ruota lentamente il potenziometro in senso orario fino a raggiungere la tensione di uscita desiderata sul multimetro.
- Collega il carico e verifica la stabilità della tensione, effettuando piccoli aggiustamenti se necessario.
- Assicurati che la tensione di uscita sia superiore di almeno 1V rispetto a quella di ingresso per un funzionamento corretto.
- Per correnti vicine ai 4A, si consiglia di applicare un piccolo dissipatore sul circuito integrato o di garantire un adeguato flusso d’aria.
Contenuto della confezione

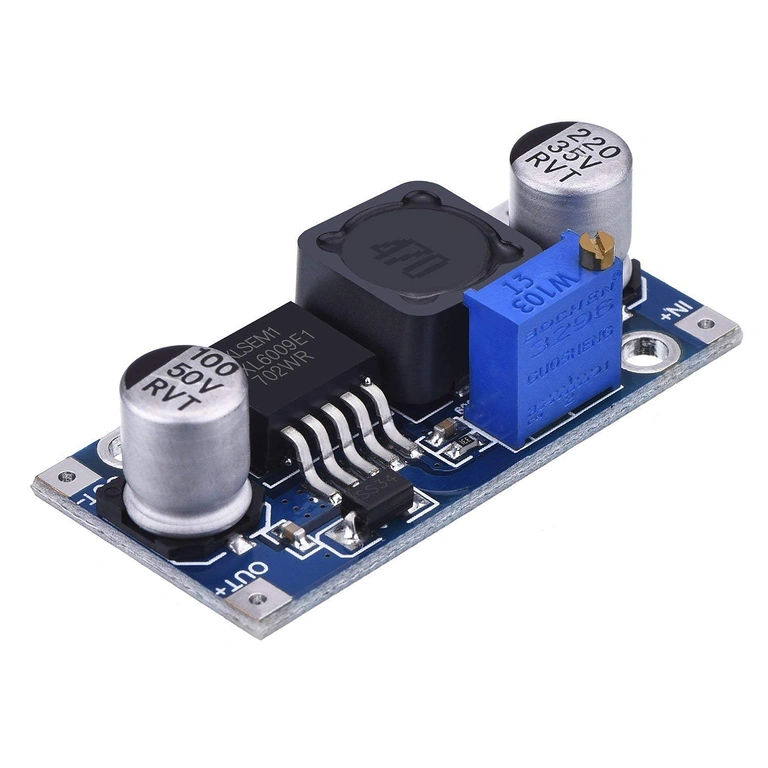

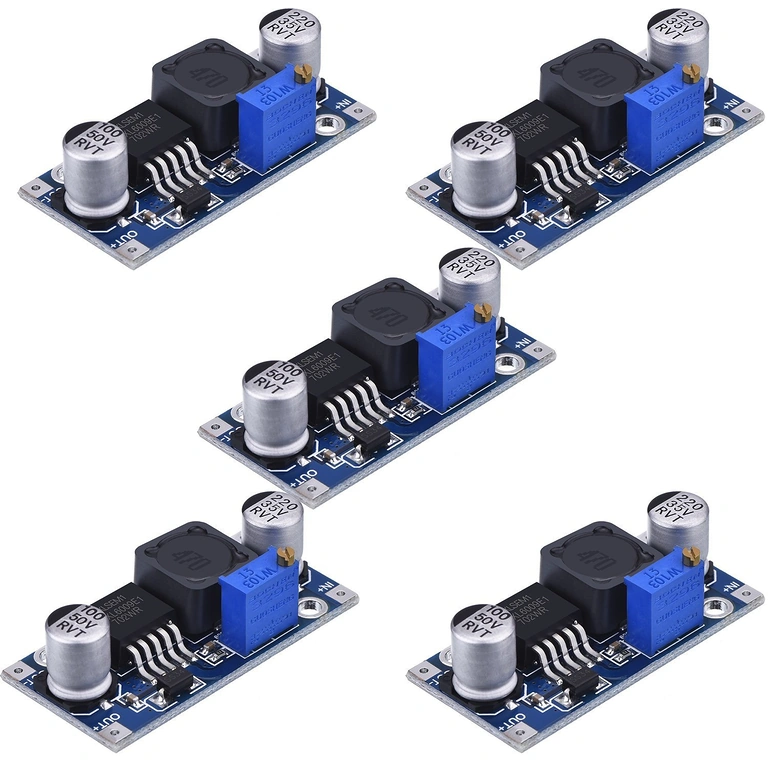

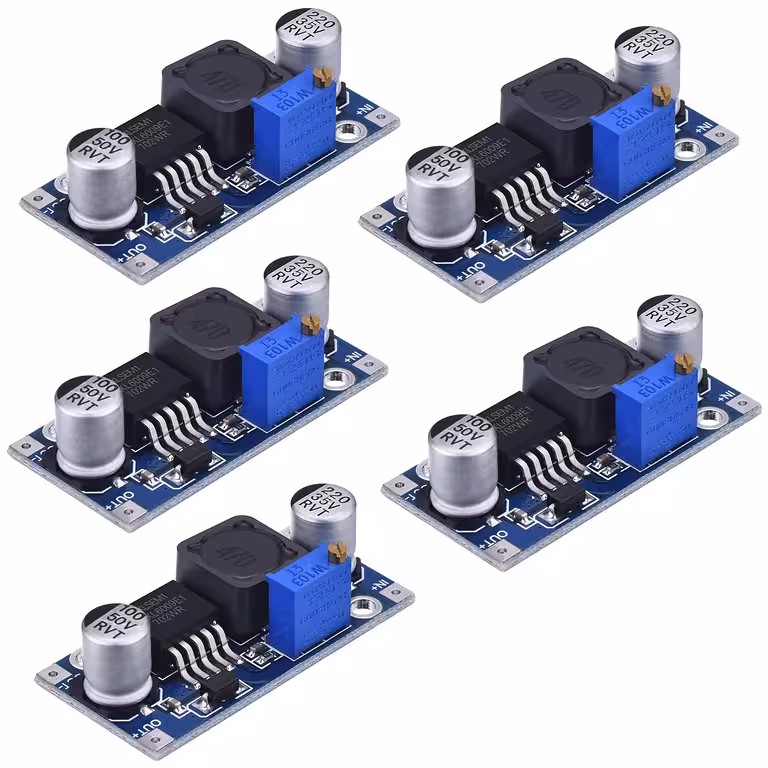

- 5 x Modulo XL6009 DC-DC Boost Converter Step-Up con potenziometro multigiro regolabile
Domande frequenti
È possibile utilizzare il modulo XL6009 per ridurre la tensione (step-down)?
No. Il modulo XL6009 è esclusivamente un convertitore boost (step-up): la tensione di uscita deve essere sempre superiore a quella di ingresso. Per ridurre la tensione è necessario un modulo buck (step-down) dedicato.
Qual è la differenza rispetto al modulo LM2577?
L’XL6009 eroga 4A contro i 3A dell’LM2577, opera a 400KHz invece di ~52KHz e produce un ripple di uscita significativamente inferiore. Il risultato è maggiore potenza disponibile, tensione più stabile ed elevata efficienza, il tutto mantenendo un formato compatto.
Posso alimentare strisce LED o motori DC con questo modulo?
Certamente. È eccellente per strisce LED, piccoli motori DC, ricarica di batterie Li-Ion e schede di sviluppo (Arduino, ESP32, Raspberry Pi, ecc.), a condizione che la potenza totale non superi i 4A in uscita.
È necessaria una dissipazione aggiuntiva?
Per carichi inferiori a 2A, il modulo funziona senza dissipatore. Se operi vicino al limite dei 4A, ti consigliamo di applicare un piccolo dissipatore sul chip o di posizionare il modulo in una zona ben ventilata.
La tensione di uscita rimane stabile al variare del carico?
Sì. La regolazione del carico di ±0,5% assicura che la tensione di uscita non subisca fluttuazioni evidenti anche in caso di variazioni improvvise dell’assorbimento, garantendo la massima sicurezza per i circuiti sensibili o i microcontrollori.
