Regolatore DC-DC step down 20A 300W — descrizione e utilizzo
Presentazione prodotto
Questo modulo step down 20A 300W (alimentatore buck DC-DC) è progettato per una regolazione precisa ed efficiente di tensione e corrente tra Input 6–40V e Output 1.2–36V. Funziona in modalità CC/CV (Corrente Costante / Tensione Costante) e offre protezioni essenziali per applicazioni industriali, hobbistiche e riparazioni elettroniche. Il modulo integra MOSFET dual 75V/80A e condensatori low ESR per stabilità ed efficienza fino al 95–96% (es. 24V→12V a 20A).
Vantaggi principali
Alta potenza: fino a 300W (20A MAX, consigliato fino a 15A per funzionamento continuo).
Regolazione fine: tensione e limite di corrente regolabili tramite potenziometri CV e CC.
Alta efficienza: fino al 95–96% grazie ai MOSFET performanti e condensatori low-ESR.
Raffreddamento ottimizzato: due dissipatori integrati; si consiglia ventilazione attiva a carichi elevati.
Connessione semplice: morsetti a vite 30A e interruttore ON/OFF per accensione/spegnimento rapido.
Affidabilità: protezione da cortocircuito auto-ripristinante e avviso sovraccarico.
Specifiche tecniche
Caratteristica
Valore
Tensione ingresso
DC 6V – 40V (consigliato 10V – 40V)
Tensione uscita
DC 1.2V – 36V (regolabile continuamente; consigliato < 32V per uso prolungato)
Corrente uscita
Massimo 20A (consigliato ≤15A per utilizzo continuo)
Potenza
300W (massima)
Efficienza
~95% (es. 24V→12V a 20A)
Ripple uscita
≤50mV
Protezioni
Protezione cortocircuito (auto-ripristinante), limitazione corrente CC
Componenti chiave

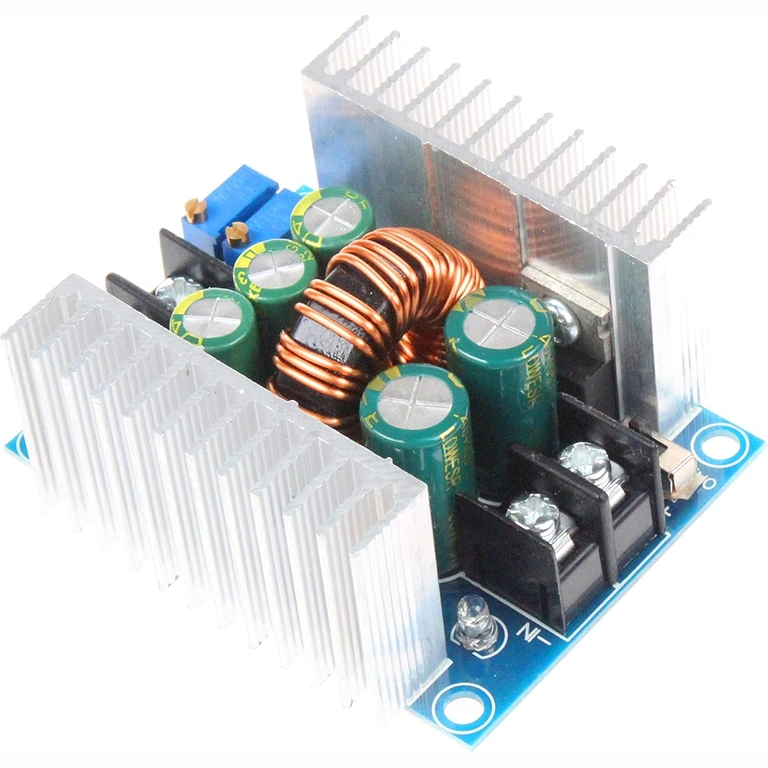

MOSFET dual 75V/80A, condensatori Low ESR
Connessione
Morsetti a vite 30A

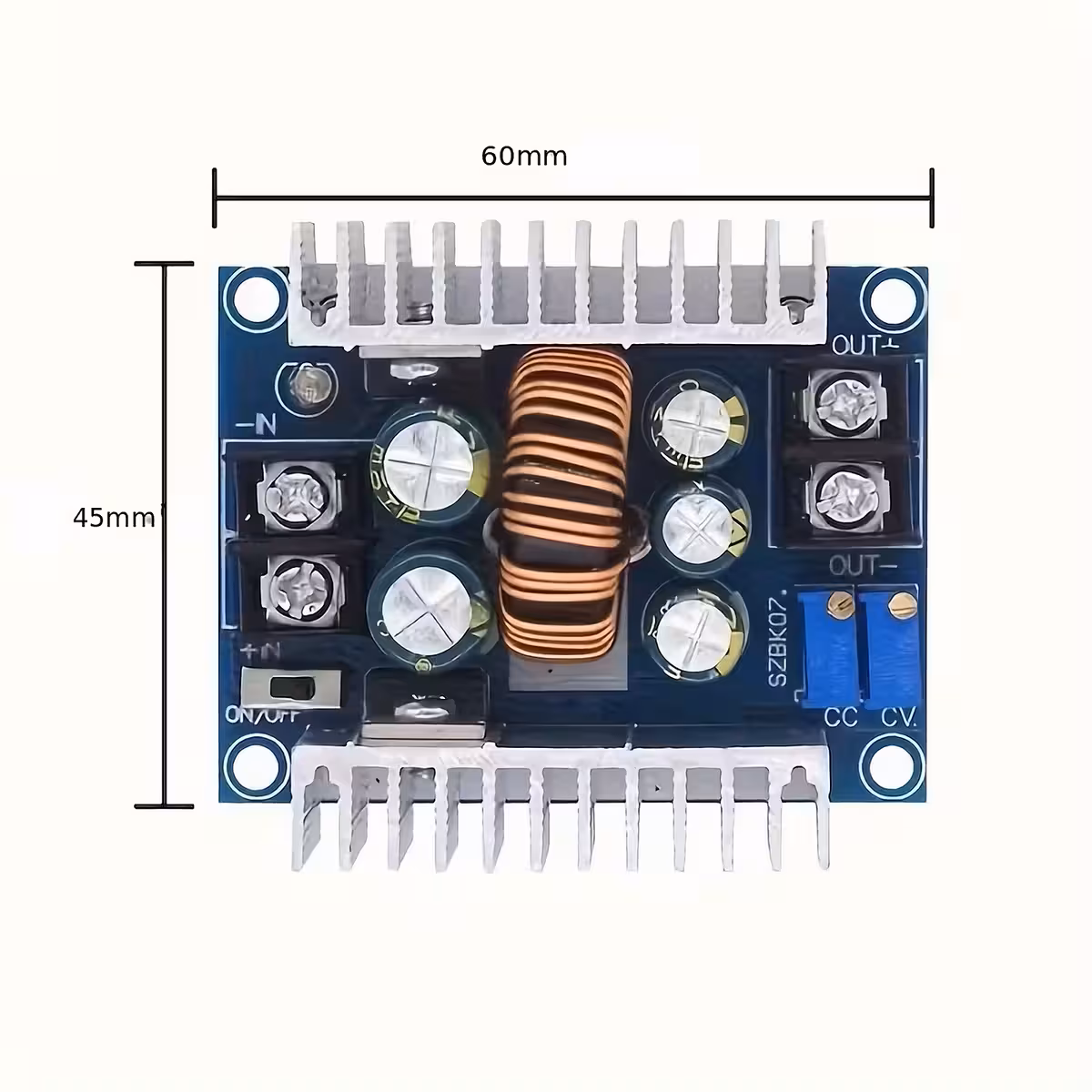

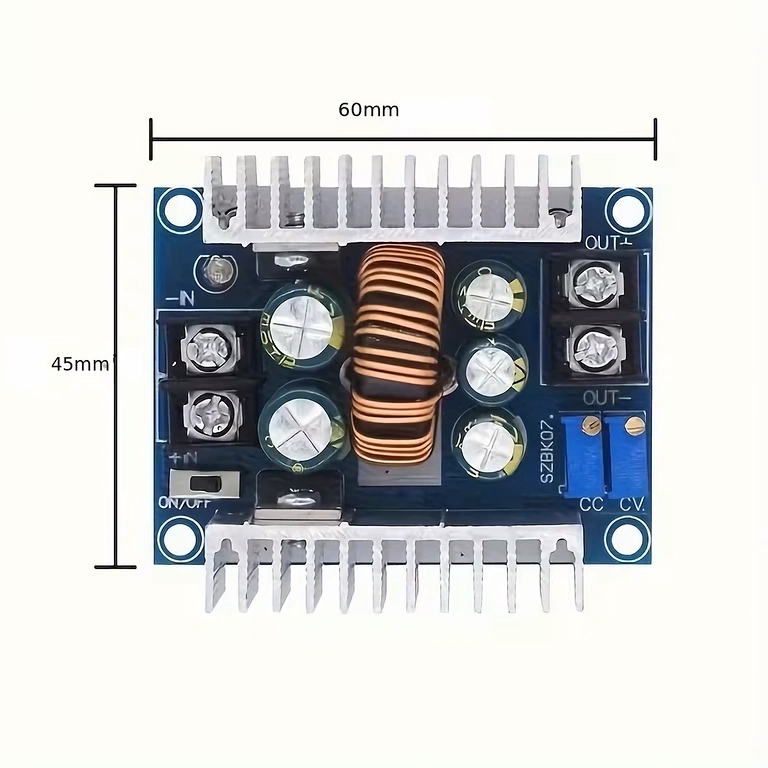

Dimensioni
60 × 53 × 27 mm
Funzioni
CV, CC, EN (enable), ON/OFF
Istruzioni per l’uso

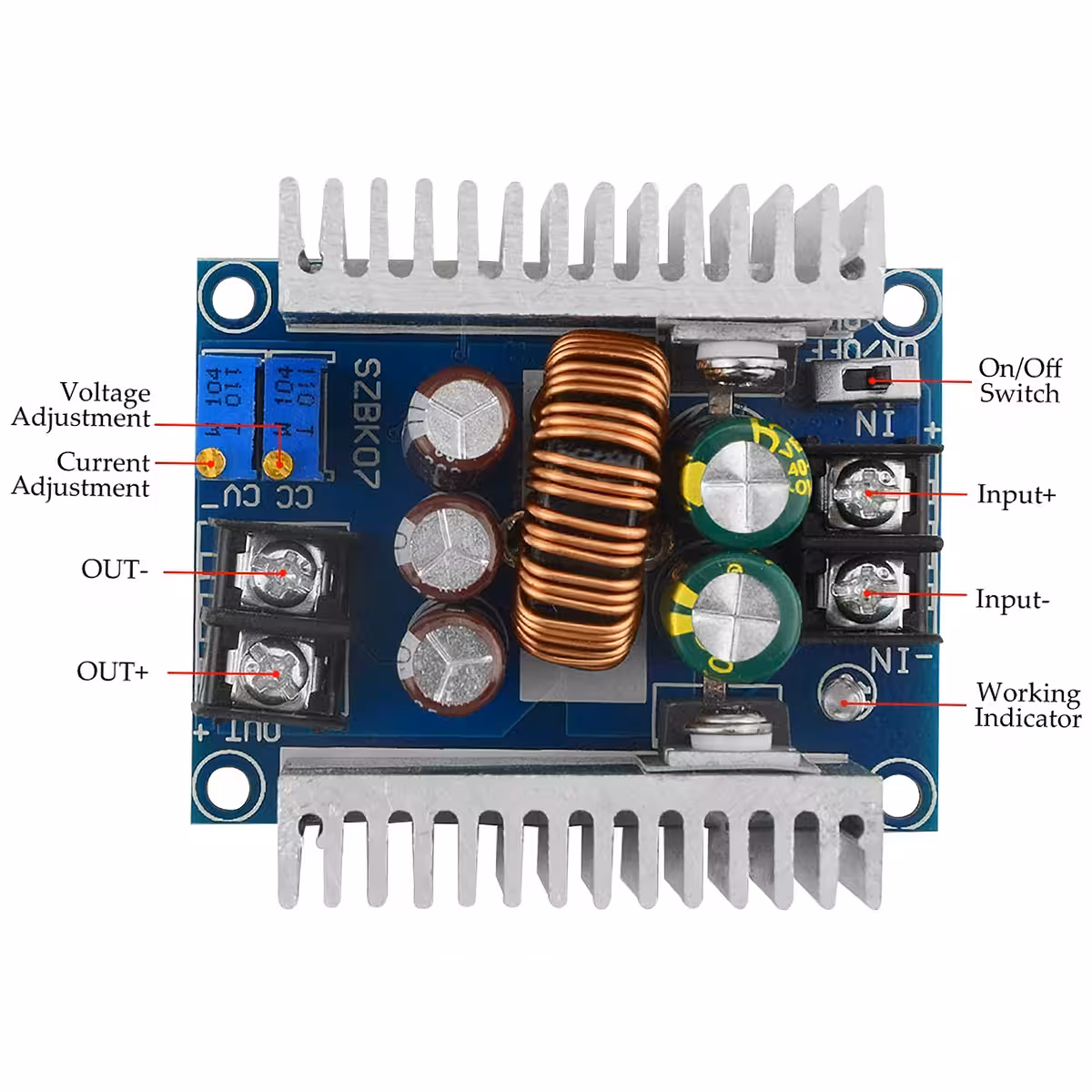

Connessione alimentazione: collegare +IN al + della sorgente e -IN al -; non superare 40V in ingresso.

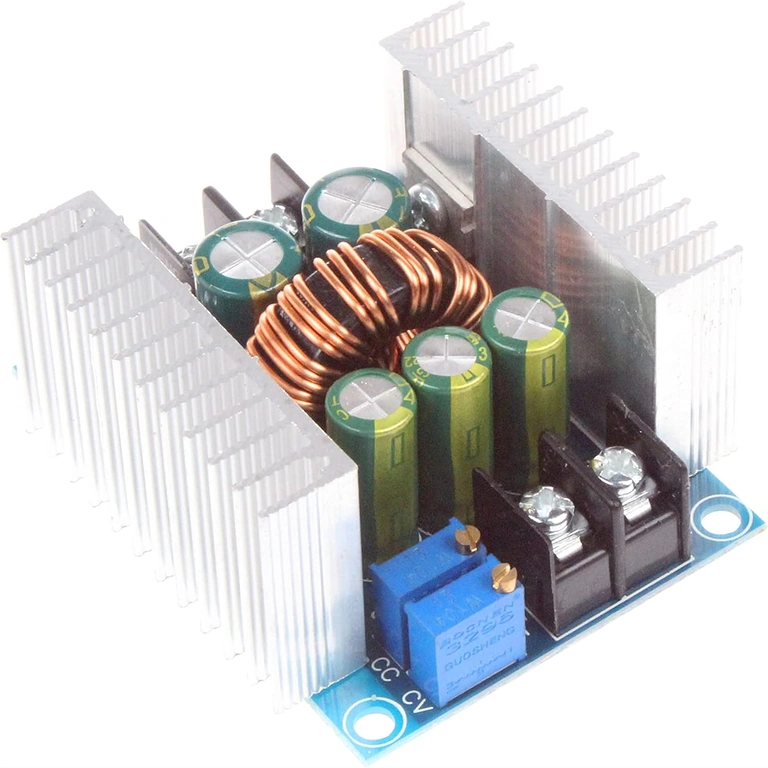

Regolazione tensione: usare il potenziometro CV per impostare la tensione di uscita desiderata.
Limitazione corrente: regolare il potenziometro CC per impostare il limite di corrente (0.2A–20A).
Accensione/Spegnimento: usare l’interruttore ON/OFF o il pin EN per attivare/disattivare.

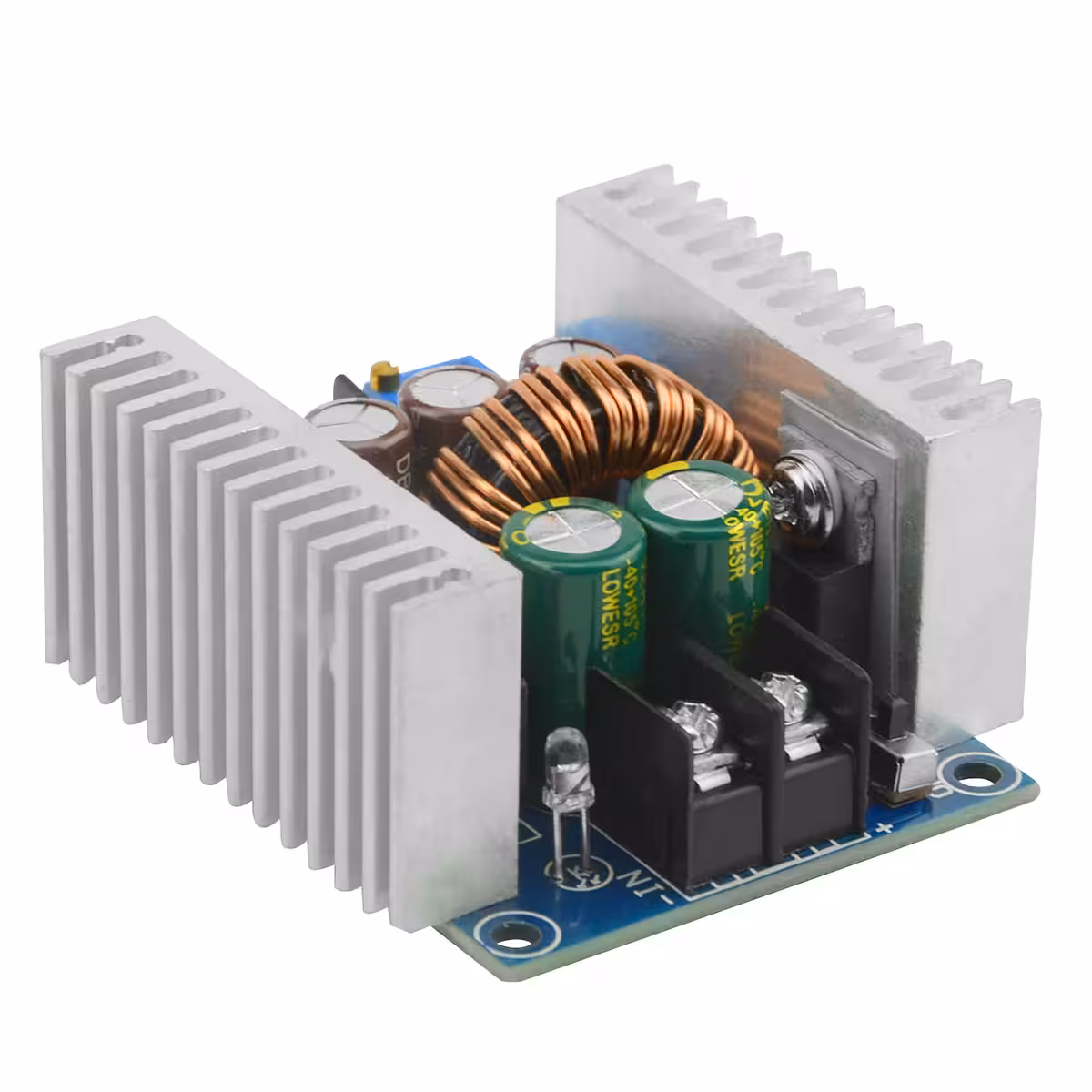

Raffreddamento: a correnti elevate (oltre 15A) installare una ventola per raffreddamento attivo e monitorare la temperatura.
Consigli di sicurezza
Non lavorare sui contatti elettrici con alimentazione collegata.
Non esporre il modulo a umidità o temperature estreme.
Ridurre potenza e corrente quando la differenza tra Vin e Vout è elevata.
Mantenere l’uso sotto ~80% della capacità massima per una maggiore durata.
Applicazioni consigliate
Progetti elettronici, test e riparazioni, alimentazione moduli e schede, caricabatterie regolabili, conversione di tensione DC per sistemi auto, droni e piccoli impianti industriali.
