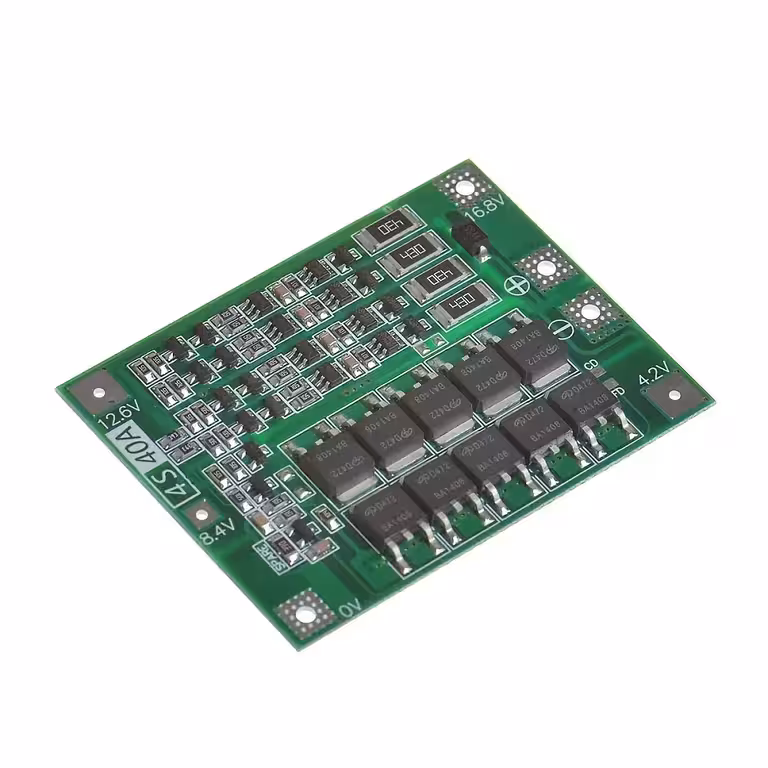

BMS 4S 40A con bilanciamento attivo: protezione completa per i tuoi pacchi batteria Li-Ion 18650 da 14.8V
La tua batteria perde colpi prima del tempo? Spesso il problema non sono le celle in sé, ma l’assenza di un circuito in grado di bilanciarle correttamente. Questo modulo BMS 4S 40A monitora ogni singola cella in modo indipendente, ridistribuendo l’energia dove serve in totale autonomia, senza alcun intervento manuale.
Nota: Compatibile esclusivamente con configurazioni 4S Li-Ion (14.8V nominali). Non adatto a celle LiFePO4 o NiMH.
Perché scegliere questo modello? (Vantaggi principali):
- Bilanciamento attivo cella per cella — Quando la differenza di tensione supera 0.1V, la corrente viene ridistribuita automaticamente, evitando dispersioni di calore; le celle raggiungono uniformemente i 4.2V ± 0.03V.
- 40A continui, 70A di picco — Supporta senza interruzioni motori di avvitatori, droni o aspirapolvere robot, gestendo brillantemente gli spunti di corrente.
- 10 MOSFET di potenza — Resistenza interna ridotta e dissipazione termica superiore rispetto ai classici moduli a 6 MOSFET.
- Protezione istantanea da cortocircuito — I MOSFET bloccano il circuito in pochi microsecondi per preservare le celle; il modulo si ripristina automaticamente una volta rimosso il guasto.
- Profilo ultra-sottile: 60 × 45 × 3.4 mm — Si integra perfettamente in qualsiasi case DIY o commerciale senza ingombri.
Dettagli Tecnici e Prestazioni
Ogni cella dispone di un controller dedicato. Quando una cella si carica più rapidamente delle altre, una corrente di 100 mA a 4.2V viene deviata tramite una resistenza di bilanciamento. Durante la fase di scarica, il modulo impedisce che la tensione scenda sotto i 3.2V ± 0.1V, la soglia critica oltre la quale la chimica Li-Ion subirebbe danni irreversibili. La corrente di carica massima supportata è di 20A continui, con una tensione di ingresso compresa tra 16.8V e 18.1V DC.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso (carica) | 16.8V – 18.1V DC |
| Corrente massima di carica | 20A (continui) |
| Corrente massima di scarica | 40A (continui), 70A (picco) |
| Tensione massima per cella | 4.2V ± 0.03V |
| Tensione minima per cella | 3.2V ± 0.1V |
| Numero MOSFET | 10 |
| Corrente di bilanciamento | 100 mA a 4.2V |
| Protezioni integrate | Sovraccarico, sovrascarica, cortocircuito, sovracorrente, bilanciamento |
| Dimensioni | 60 × 45 × 3.4 mm |
| Configurazione compatibile | 4S Li-Ion 18650 (14.8V nominali) |
Contenuto della confezione
- 1× Modulo BMS 4S 40A con bilanciamento attivo
Domande Frequenti
Posso usare questo BMS con celle LiFePO4?
No. Il modulo è tarato specificamente per batterie Li-Ion con tensione massima di 4.2V per cella. Le celle LiFePO4 hanno un profilo di tensione differente (max 3.6V) e richiedono un BMS dedicato per evitare sovraccarichi e danni permanenti.
Che tipo di caricabatterie devo utilizzare?
È necessario un caricabatterie CC/CV con uscita a 16.8V e corrente fino a 20A. Qualsiasi caricabatterie standard per pacchi 4S Li-Ion con uscita 16.8V è perfettamente compatibile.
È adatto per avvitatori o droni?
Certamente. La capacità di gestire 40A continui e 70A di picco permette di coprire agevolmente i carichi impulsivi tipici degli utensili elettrici portatili e dei motori dei droni senza attivare le protezioni.
Cosa succede in caso di cortocircuito?
I MOSFET interrompono l’uscita istantaneamente, proteggendo le celle. Una volta rimosso il cortocircuito e ricollegata la batteria, il modulo riprende a funzionare automaticamente senza necessità di reset manuale.
Posso collegare le celle in parallelo (es: 4S2P)?
Sì. È possibile espandere la capacità utilizzando configurazioni 4S2P o 4S3P, a patto che la corrente totale di scarica non superi i 40A continui. Il bilanciamento funzionerà correttamente indipendentemente dal numero di celle in parallelo.
