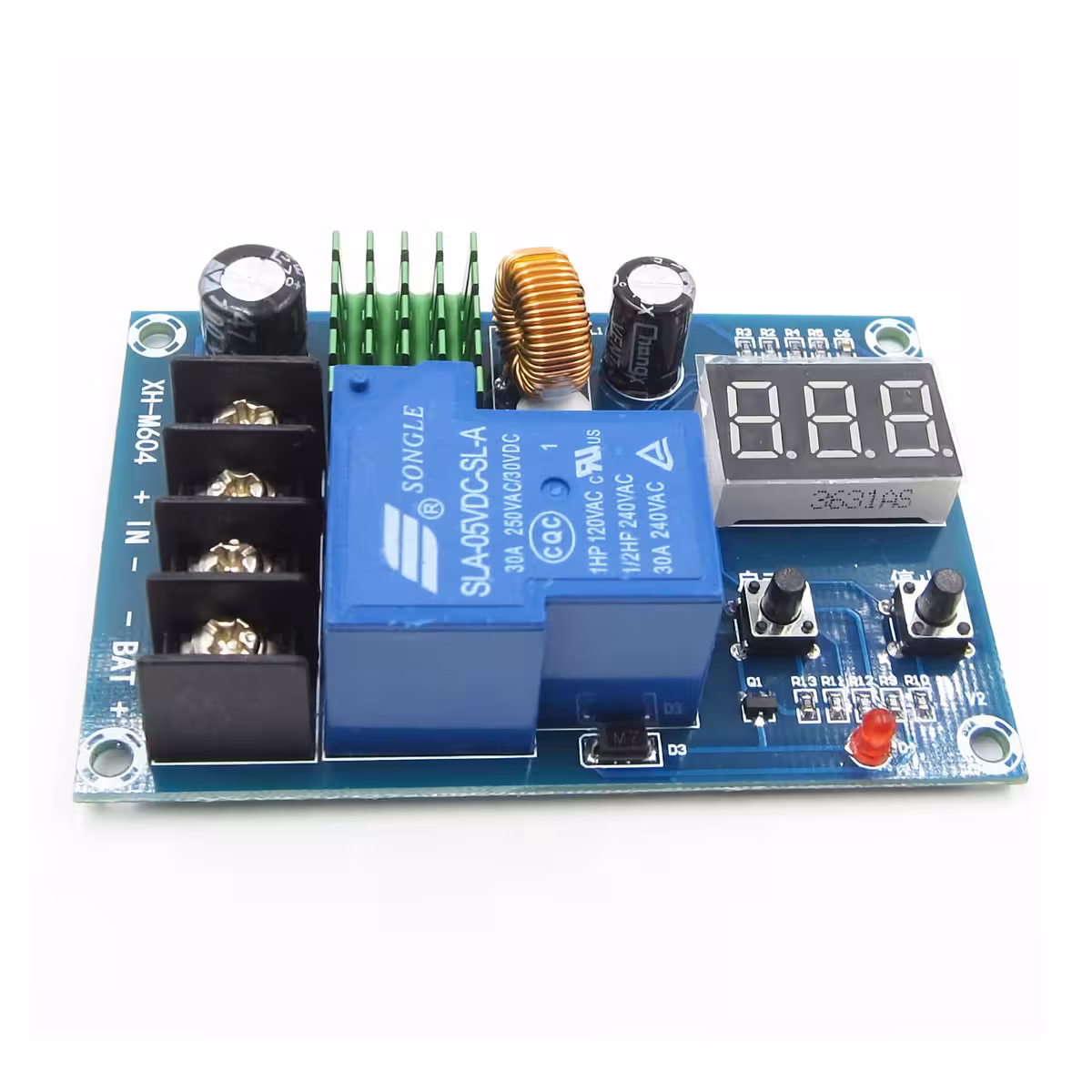

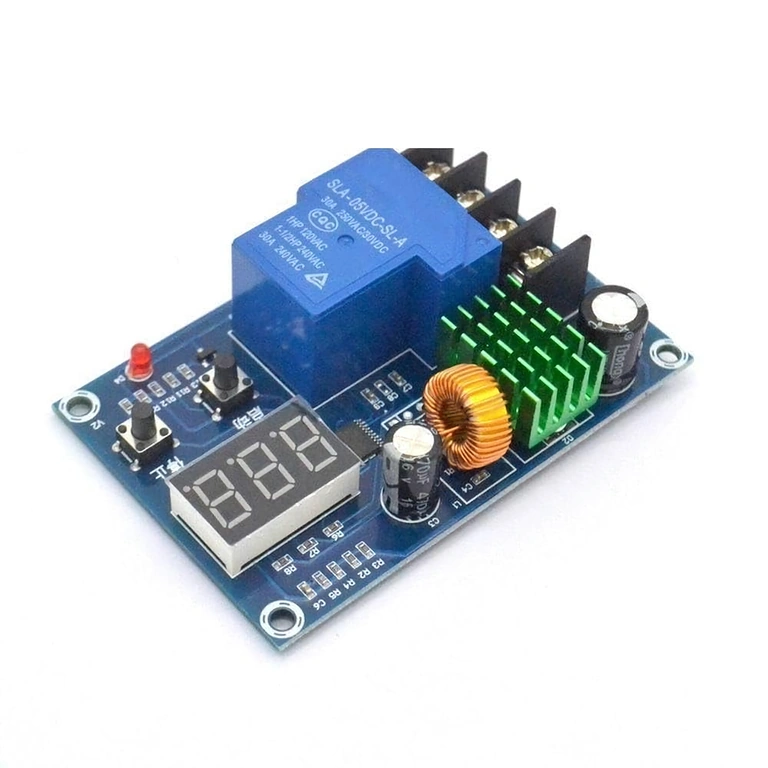

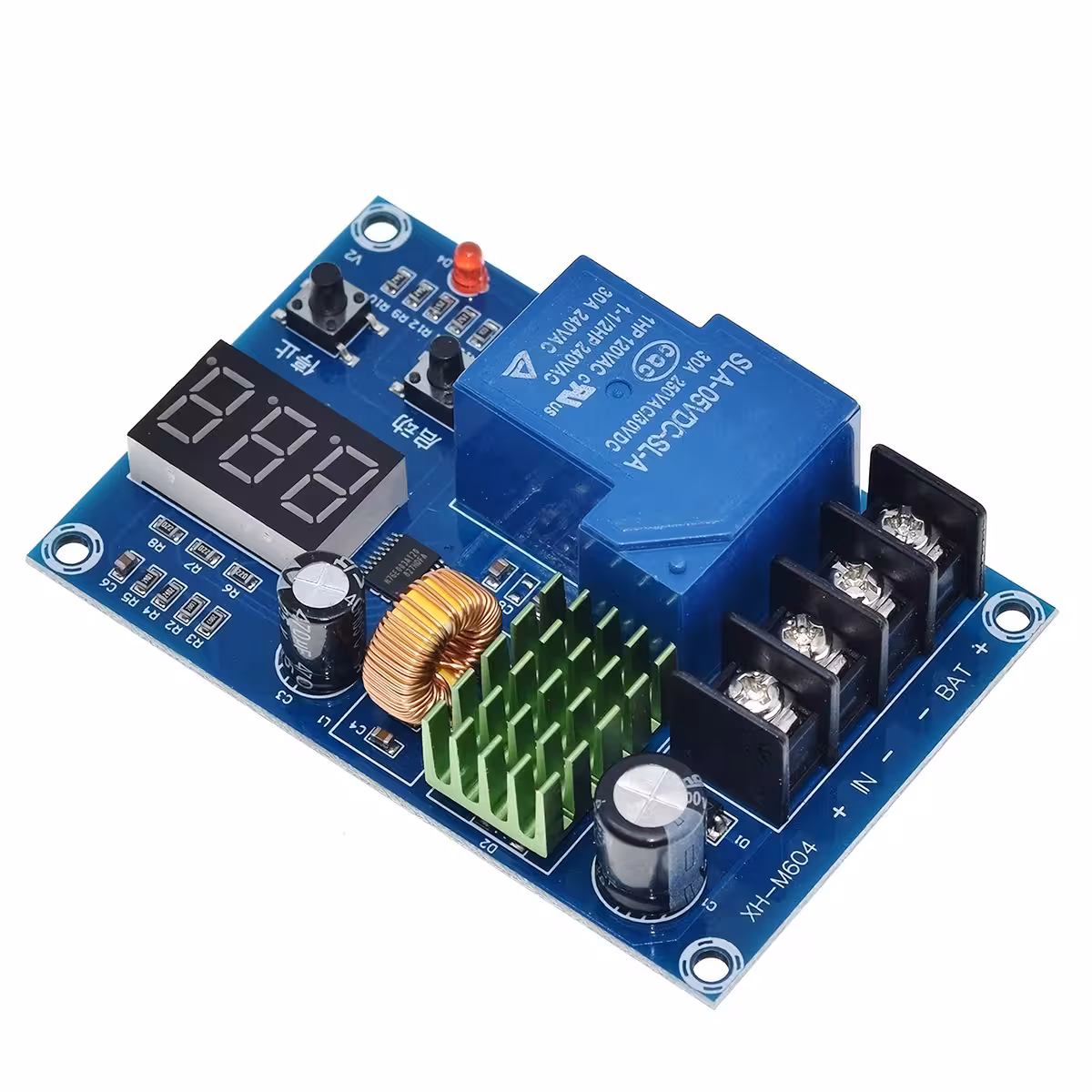

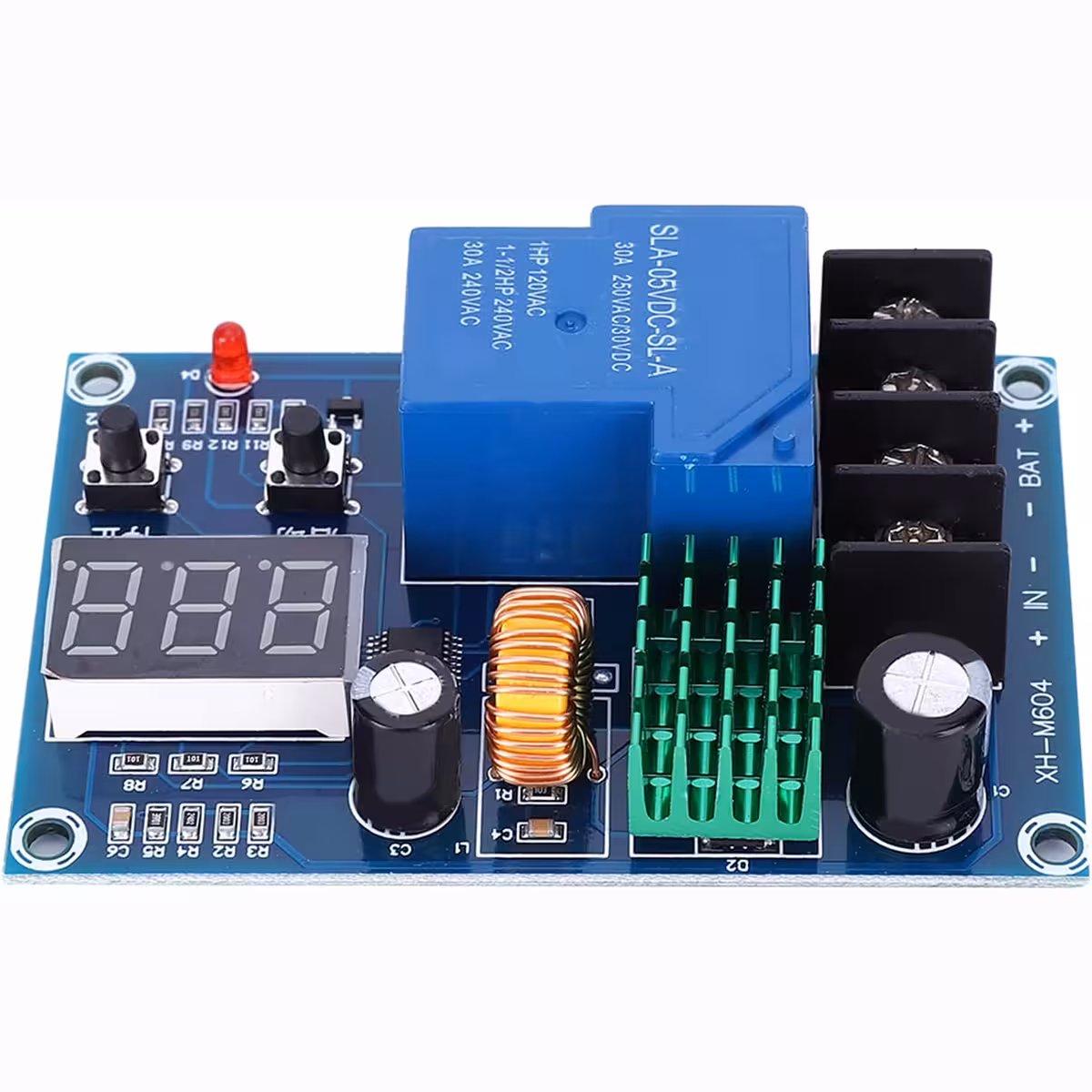

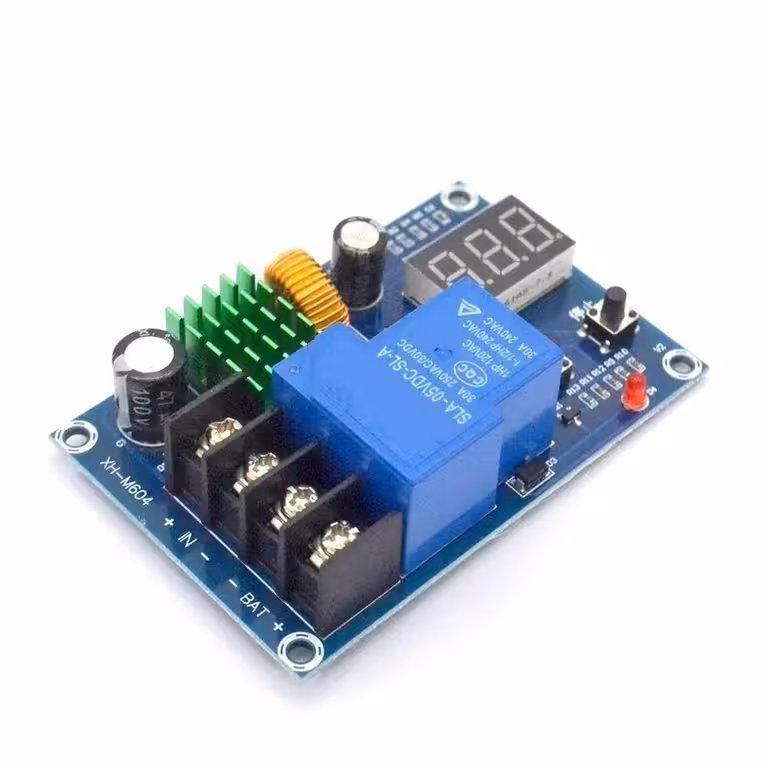

Regolatore di carica solare XH-M604 30A — il controller essenziale per prolungare la vita delle tue batterie in ogni sistema off-grid
Lasciare che una batteria si scarichi completamente più volte significa rischiare di doverla sostituire, con una spesa di centinaia di euro. In un impianto fotovoltaico privo di controllo automatico, questo può accadere facilmente: durante la notte, in giornate nuvolose o quando il consumo supera la produzione. Il regolatore di carica XH-M604 interviene proprio in questi momenti critici: interrompe la scarica prima che sia troppo tardi e riprende la carica non appena la tensione torna alla soglia impostata. È compatibile con sistemi a 12V, 24V, 36V, 48V e 60V: un unico modulo versatile per quasi ogni configurazione.
Nota: Le tensioni di soglia (start/stop) devono essere impostate manualmente in base alle specifiche del produttore della batteria utilizzata. I valori predefiniti di fabbrica sono puramente indicativi.
Perché scegliere questo modello? (Vantaggi chiave):
- Ampio range di tensione 6V–60V — supporta sistemi da 12V a 60V senza dover acquistare controller diversi per ogni configurazione.
- Corrente nominale di 30A — gestisce pannelli fino a 360W a 12V o 720W a 24V, ideale per impianti in case vacanze, camper o van attrezzati.
- Display LCD con precisione 0.1V — monitora la tensione della batteria in tempo reale e imposta le soglie con una precisione superiore ai comuni voltmetri analogici.
- Compatibile con 6 tipologie di batterie — Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH e Piombo-Acido (AGM/GEL), senza necessità di moduli aggiuntivi.
- Design ultra-compatto 81×54×18 mm — si integra perfettamente in qualsiasi progetto DIY, quadro di comando o centralina elettrica occupando pochissimo spazio.
Dettagli e Prestazioni
La tecnologia PWM (Pulse Width Modulation) regola il trasferimento di energia tramite impulsi rapidi, riducendo lo stress termico sulle celle e prolungando il ciclo di vita dell’accumulatore rispetto alla carica diretta. Quando la tensione scende sotto la soglia impostata sul tasto START, il controller attiva automaticamente il flusso dal pannello; quando raggiunge il limite configurato su STOP, interrompe l’alimentazione entrando in modalità monitoraggio. Il risultato: protezione anti-sovraccarico e protezione contro la scarica profonda sempre attive, senza alcun intervento manuale.
| Parametro | Valore / Dettaglio |
|---|---|
| Modello | XH-M604 |
| Tensione in ingresso | 6V – 60V DC |
| Corrente nominale | 30A |
| Tipo di carica | PWM (Pulse Width Modulation) |
| Tensioni supportate | 12V / 24V / 36V / 48V / 60V |
| Display | LCD digitale, precisione 0.1V |
| Potenza max pannello (12V) | 360W |
| Potenza max pannello (24V) | 720W |
| Tipi di batterie compatibili | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Piombo-Acido (AGM, GEL) |
| Dimensioni | 81 × 54 × 18 mm |
| Applicazioni | Sistemi fotovoltaici, eolici, camper, off-grid, progetti DIY |
Istruzioni di Programmazione e Utilizzo

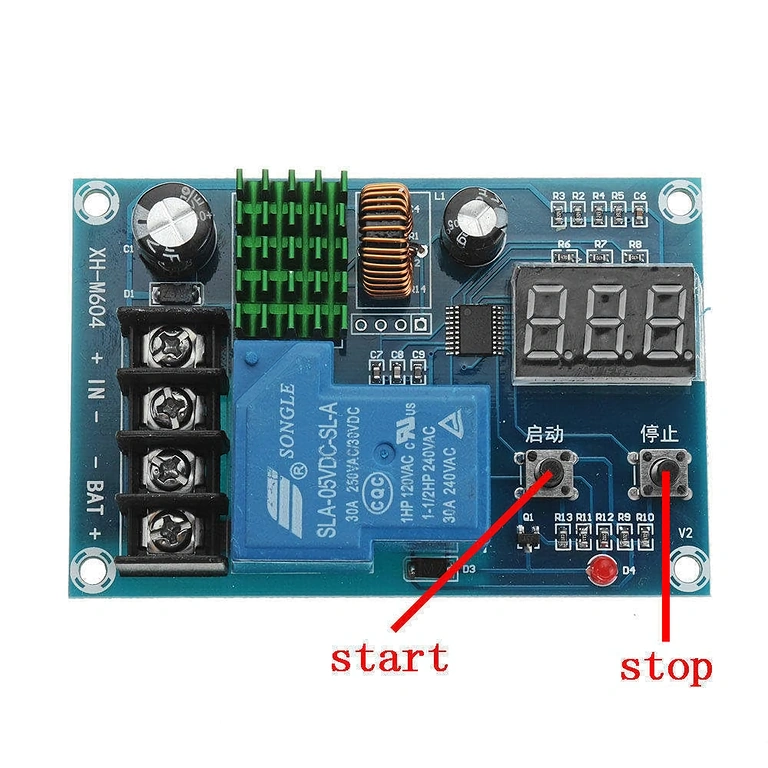

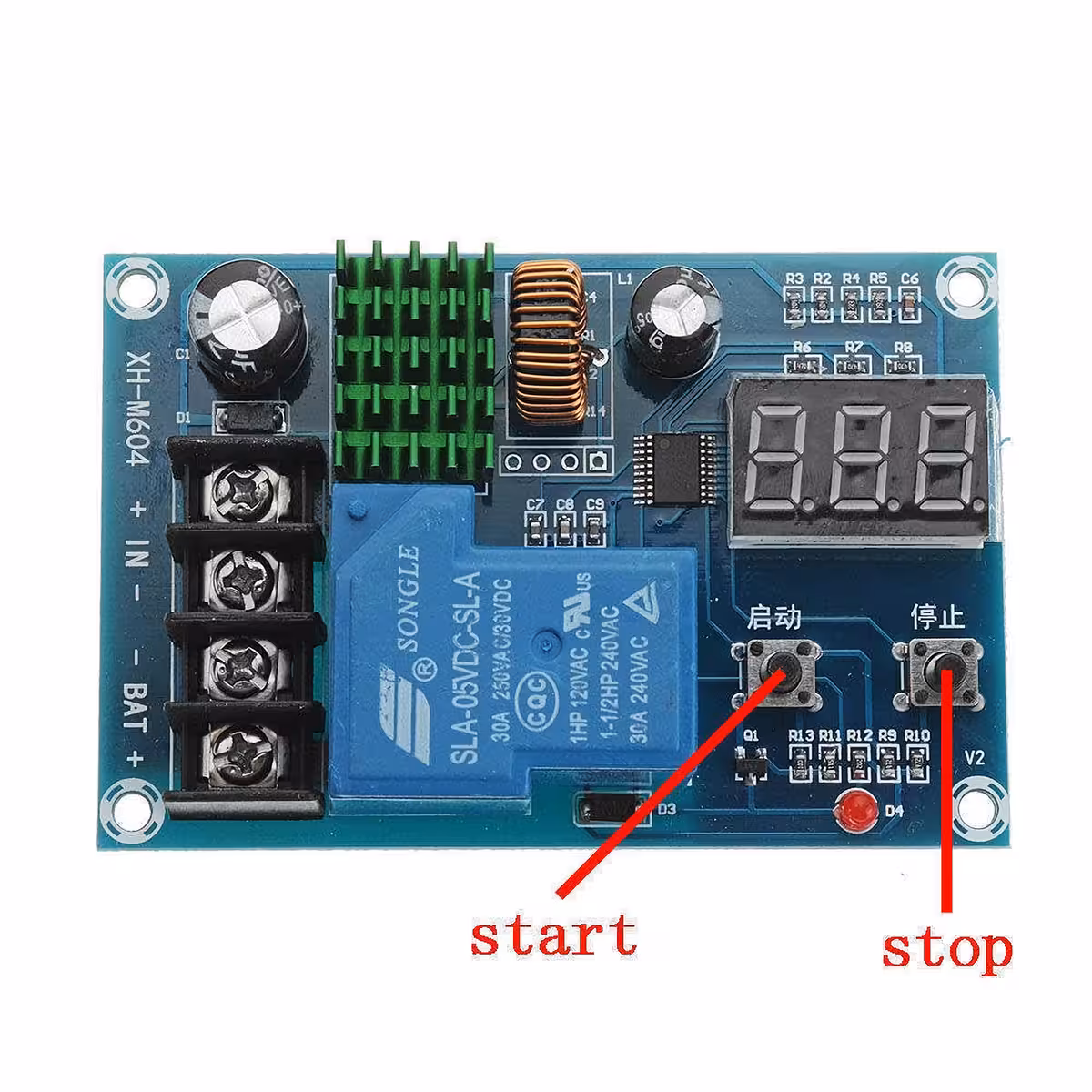

- Tieni premuto il pulsante START per 3 secondi, quindi imposta la tensione alla quale il controller deve avviare la carica della batteria.
- Tieni premuto il pulsante STOP per 3 secondi, quindi imposta la tensione alla quale la carica deve interrompersi automaticamente.
- Per ripristinare le impostazioni di fabbrica, premi contemporaneamente entrambi i pulsanti finché sul display non appare la scritta „888”.

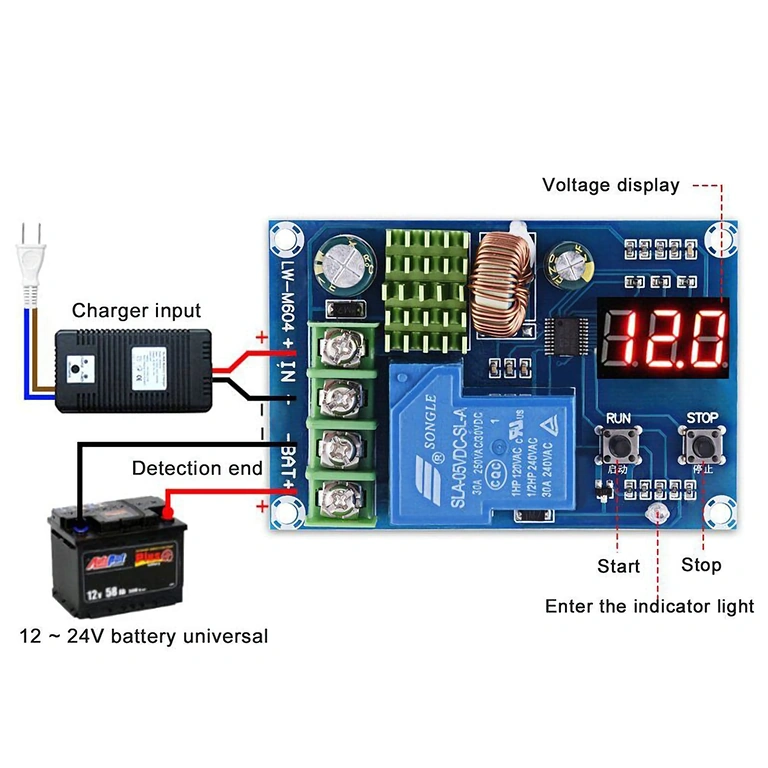

- Collega prima la batteria ai morsetti, poi il pannello solare e, infine, i carichi (lampadine, inverter, pompe, ecc.).
- Rispetta rigorosamente la polarità (+/-) ed evita di esporre il modulo a umidità o fonti di calore diretto.
Contenuto della confezione
- 1 x Regolatore di carica solare XH-M604 con display LCD integrato
Domande Frequenti
Posso utilizzare il controller XH-M604 con batterie LiFePO4?
Sì, il modulo è compatibile con le batterie LiFePO4 (Litio-Ferro-Fosfato), ma è necessario impostare manualmente le tensioni di start e stop seguendo le raccomandazioni del produttore della batteria (solitamente 13.8V-14.4V per una batteria 12V LiFePO4).
Qual è la potenza massima del pannello solare supportata?
Con una corrente nominale di 30A, il controller supporta pannelli solari fino a 360W in un sistema a 12V e fino a 720W in un sistema a 24V. Per tensioni superiori (48V, 60V), la potenza supportata aumenta proporzionalmente.
Funziona anche con turbine eoliche?
Sì, il controller può essere utilizzato con turbine eoliche di piccola taglia, a condizione che la tensione in uscita della turbina rientri nel range 6V-60V DC e che sia presente un raddrizzatore di corrente adeguato.
Come protegge la batteria dalla scarica profonda?
Il controller monitora costantemente la tensione della batteria e scollega automaticamente i carichi o interrompe la scarica al raggiungimento della soglia minima impostata, prevenendo danni irreversibili alle celle.
Posso collegare direttamente un inverter all’uscita del modulo?
Sì, ma assicurati che l’assorbimento dell’inverter non superi la capacità di 30A del controller e utilizza cavi di sezione adeguata per evitare il surriscaldamento delle connessioni.
