Contagiri digitale con sensore Hall NPN: monitoraggio preciso dei giri motore per trattori, mietitrebbie o torni, installazione semplice
Ti capita di regolare il motore “a orecchio” perché non hai un riscontro preciso della velocità? Senza una lettura chiara dei giri, rischi un’usura precoce dei componenti e sprechi di carburante. Il nostro contagiri digitale LED con sensore Hall NPN ti offre in tempo reale il numero esatto di giri al minuto dell’albero, con una precisione di ±2 RPM per regimi inferiori ai 5000 RPM.
Nota: La confezione include il contagiri, il sensore Hall NPN e il magnete da 10×2 mm. Non è necessario acquistare componenti aggiuntivi per l’installazione.
Perché scegliere questo modello? (Vantaggi principali):
- Display LED blu ad alta visibilità — cifre da 0,56 pollici, perfettamente leggibili anche sotto la luce diretta del sole, in cabina o in officina.
- Aggiornamento rapido (oltre 3 volte al secondo) — visualizzazione istantanea dei giri, ideale per monitorare il carico del motore o regolare l’acceleratore senza ritardi.
- Compatibilità 12V e 24V — un unico dispositivo versatile, perfetto sia per trattori a 12V che per macchine agricole pesanti a 24V, senza bisogno di adattatori.
- Precisione ±2 RPM sotto i 5000 RPM — a 540 RPM (regime standard PTO), l’errore massimo è di soli 2 giri al minuto. Affidabilità garantita per ogni regolazione meccanica.
- Sensore senza contatto — il magnete si fissa sull’albero e il sensore rileva il passaggio a una distanza di 1–10 mm. Nessun attrito, nessuna usura meccanica.
- Dimensioni standard 76×39 mm — si integra perfettamente nella maggior parte dei cruscotti e quadri strumenti esistenti senza modifiche invasive.
Dettagli tecnici e prestazioni
Il cuore di questo strumento è il modulo LED digitale con cifre blu da 0,56 pollici e una frequenza di risposta di 100 Hz, capace di seguire variazioni rapide di velocità senza latenza. Il range di misurazione 5–9999 RPM lo rende adatto sia per alberi PTO a bassa velocità che per motori elettrici ad alto numero di giri.
Il sensore Hall NPN rileva il passaggio del magnete senza contatto fisico, con una distanza operativa regolabile tra 1 e 10 mm. Il cavo da 1 metro offre grande flessibilità di montaggio, mentre l’intervallo di temperatura operativa da –10°C a +60°C assicura il funzionamento ottimale sia in campo aperto durante l’inverno che in officine calde.
| Parametro | Dettaglio |
|---|---|
| Display | LED blu, cifre 0,56 pollici |
| Tensione di alimentazione | DC 8V – 24V (compatibile 12V e 24V) |
| Range di misurazione | 5 – 9999 RPM |
| Precisione | ±2 RPM sotto 5000 RPM / ±3 RPM sopra 5000 RPM |
| Frequenza di aggiornamento | >3 volte / secondo |
| Frequenza di risposta | 100 Hz |
| Dimensioni unità | 79 × 42 × 25 mm |
| Foro di incasso | 76 × 39 mm |
| Tipo sensore | Hall NPN a rilevamento magnetico |
| Distanza di rilevamento | 1 mm – 10 mm |
| Corrente uscita sensore | 20 mA |
| Temperatura operativa | –10°C a +60°C |
| Dimensioni sensore | 60 × 10 mm, cavo 1 m |
| Magnete incluso | 10 × 2 mm |
Guida all’installazione e all’uso
- Montaggio magnete (10×2 mm): fissalo sull’albero rotante (PTO, albero motore o volano) utilizzando adesivo epossidico o fascette meccaniche.
- Posizionamento sensore Hall NPN: fissalo su una parte statica a una distanza di 1–10 mm dal magnete. La distanza ottimale per la massima stabilità è di 3–5 mm.

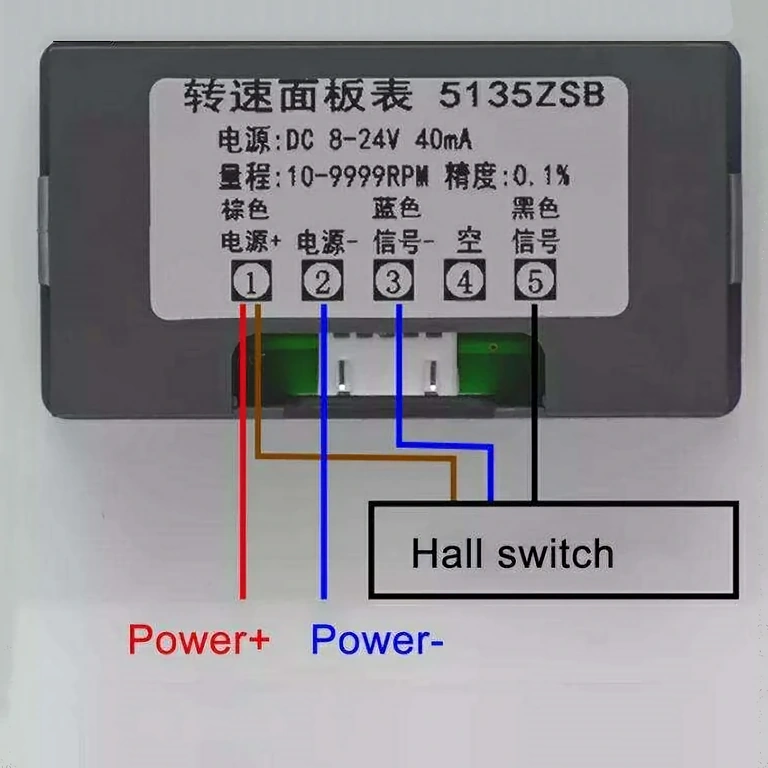

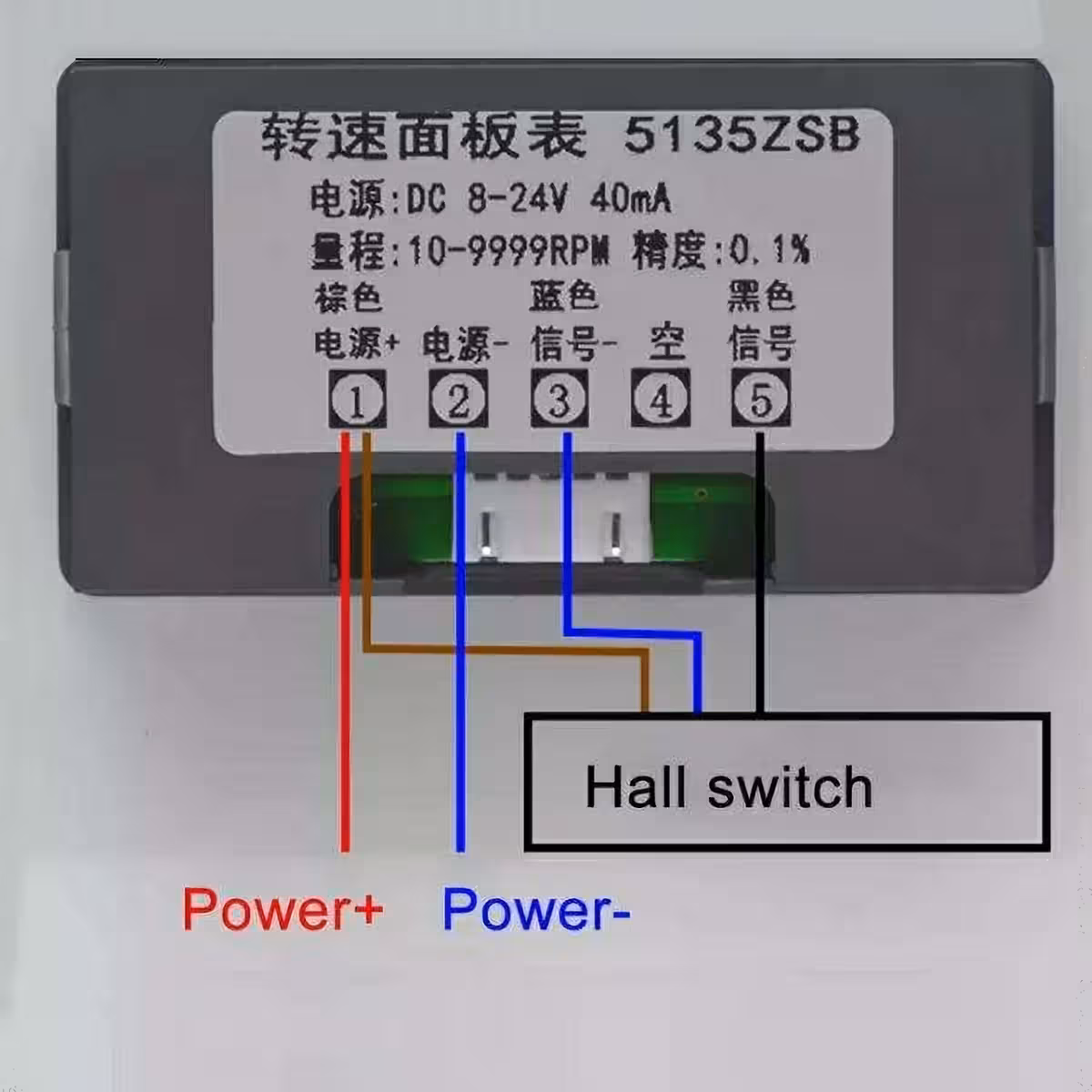

- Cablaggio contagiri: filo rosso al (+) DC 8V–24V, filo nero a massa (–), filo giallo/segnale all’uscita del sensore.
- Cablaggio sensore Hall: filo marrone al (+) alimentazione, filo blu a massa (–), filo nero all’ingresso segnale del contagiri.
- Avvio: il display LED si accenderà non appena il magnete passerà davanti al sensore.
- Calibrazione: se l’albero utilizza più magneti, verifica l’impostazione del numero di impulsi per rotazione in base alla tua configurazione.
Contenuto della confezione

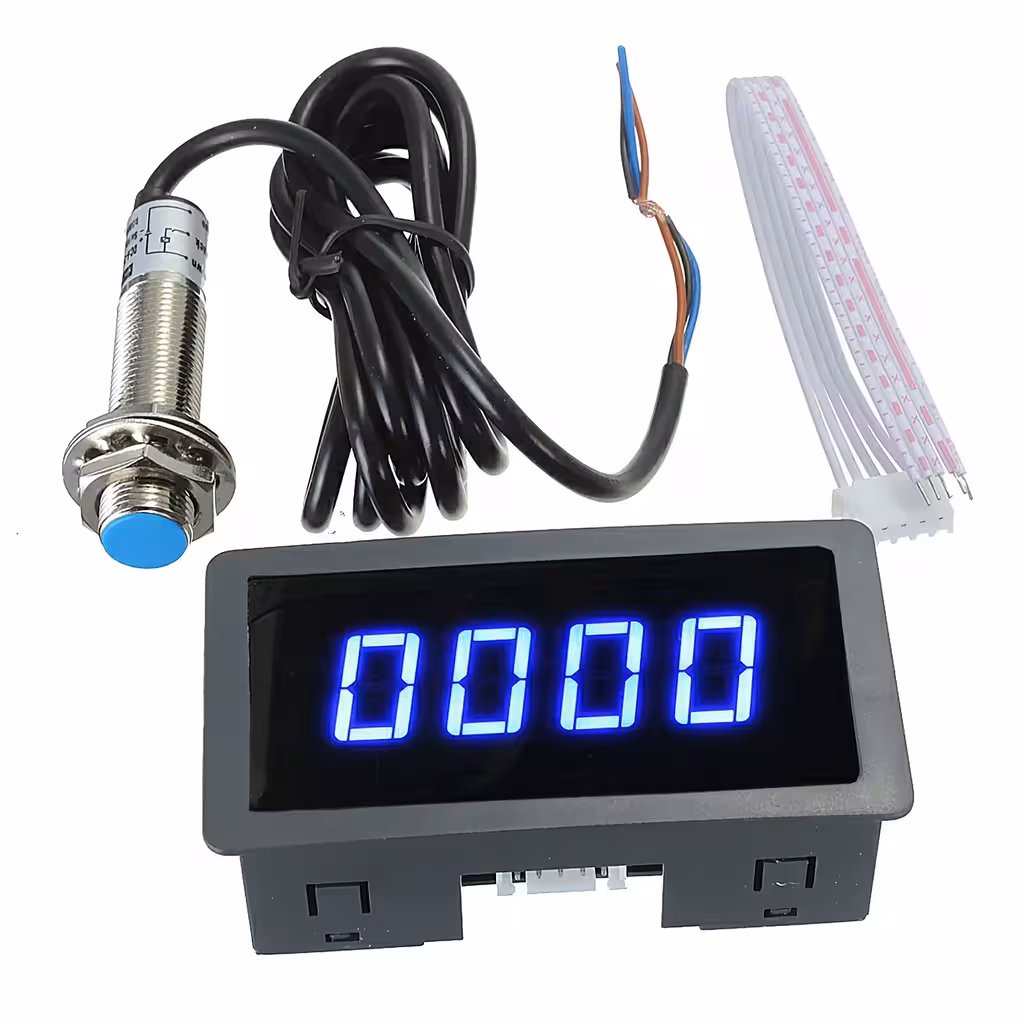

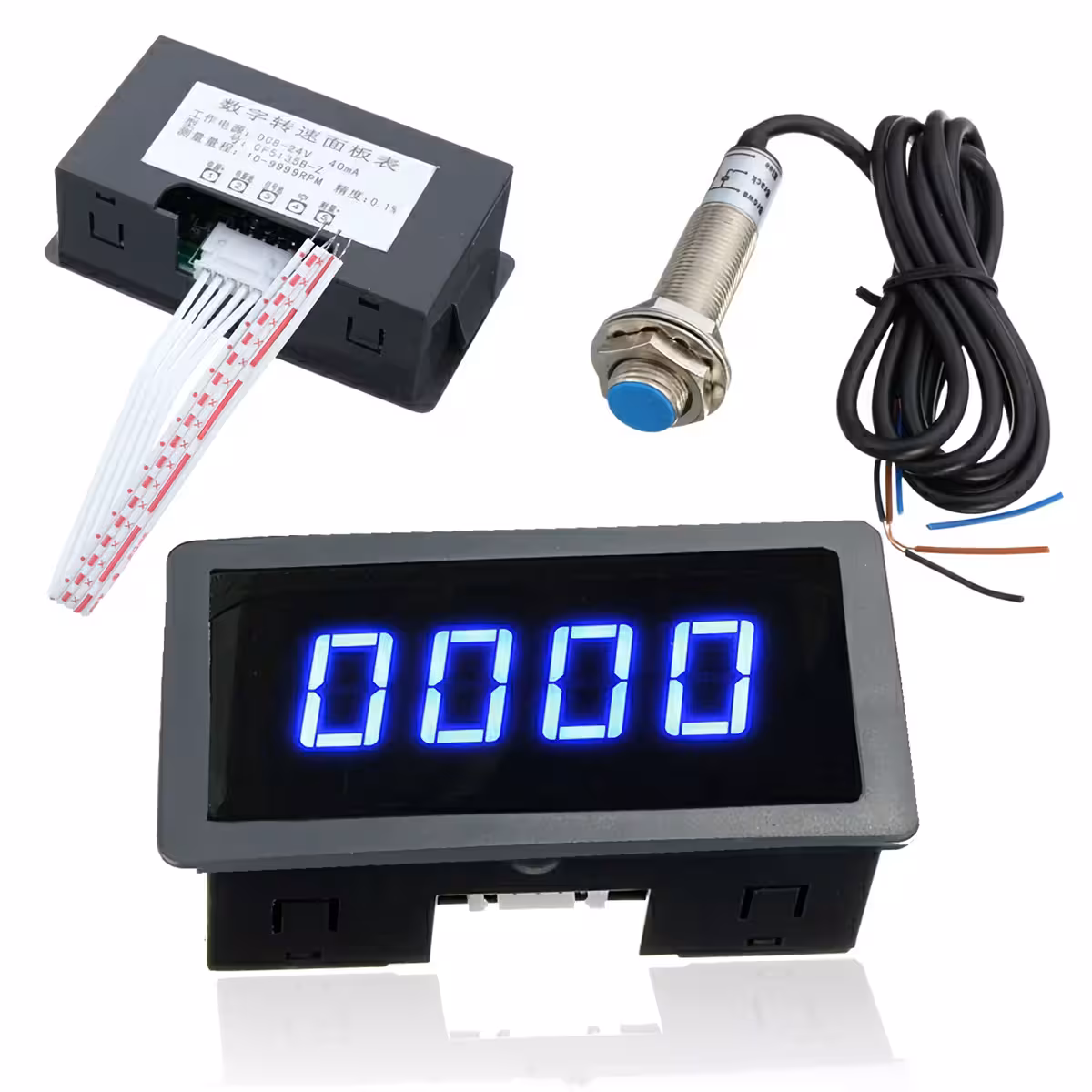

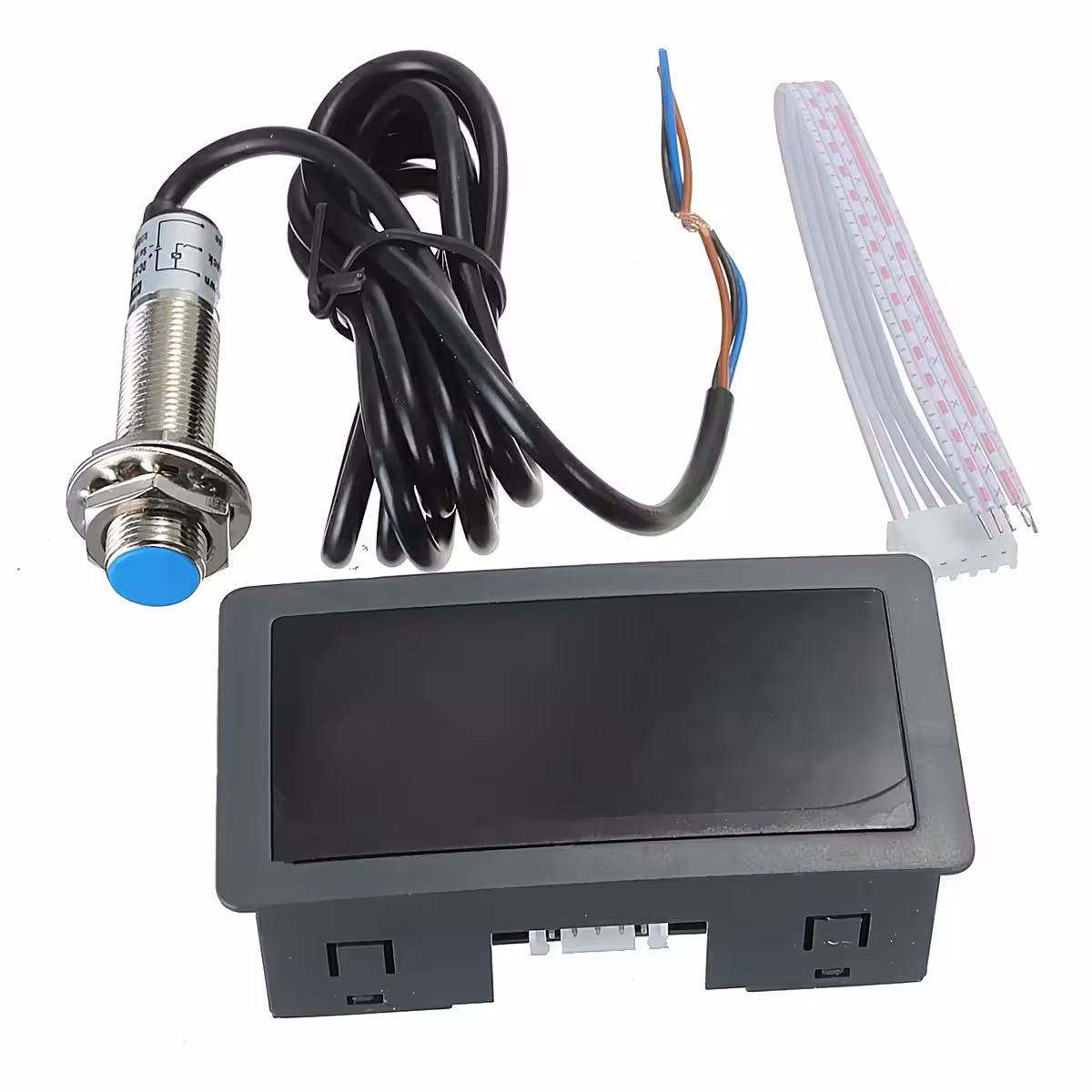

- 1 x Contagiri digitale LED (79×42×25 mm)
- 1 x Sensore Hall NPN (60×10 mm, cavo 1 m)
- 1 x Magnete (10×2 mm)
Domande frequenti
È compatibile con impianti a 24V?
Certamente. Il contagiri accetta tensioni da 8V a 24V DC, rendendolo perfetto sia per trattori a 12V che per macchine agricole pesanti a 24V.
Devo acquistare il sensore o il magnete separatamente?
No, il kit è completo di tutto il necessario: sensore Hall NPN e magnete da 10×2 mm sono inclusi nella confezione.
È preciso per il regime standard PTO di 540 RPM?
Sì, con una precisione di ±2 RPM sotto i 5000 giri, avrai un monitoraggio estremamente accurato per gestire il regime della presa di forza.
Posso usarlo su torni o compressori?
Assolutamente sì. È ideale per qualsiasi applicazione rotativa tra 5 e 9999 RPM, inclusi torni, frese, motori elettrici, compressori, generatori e motori marini.
