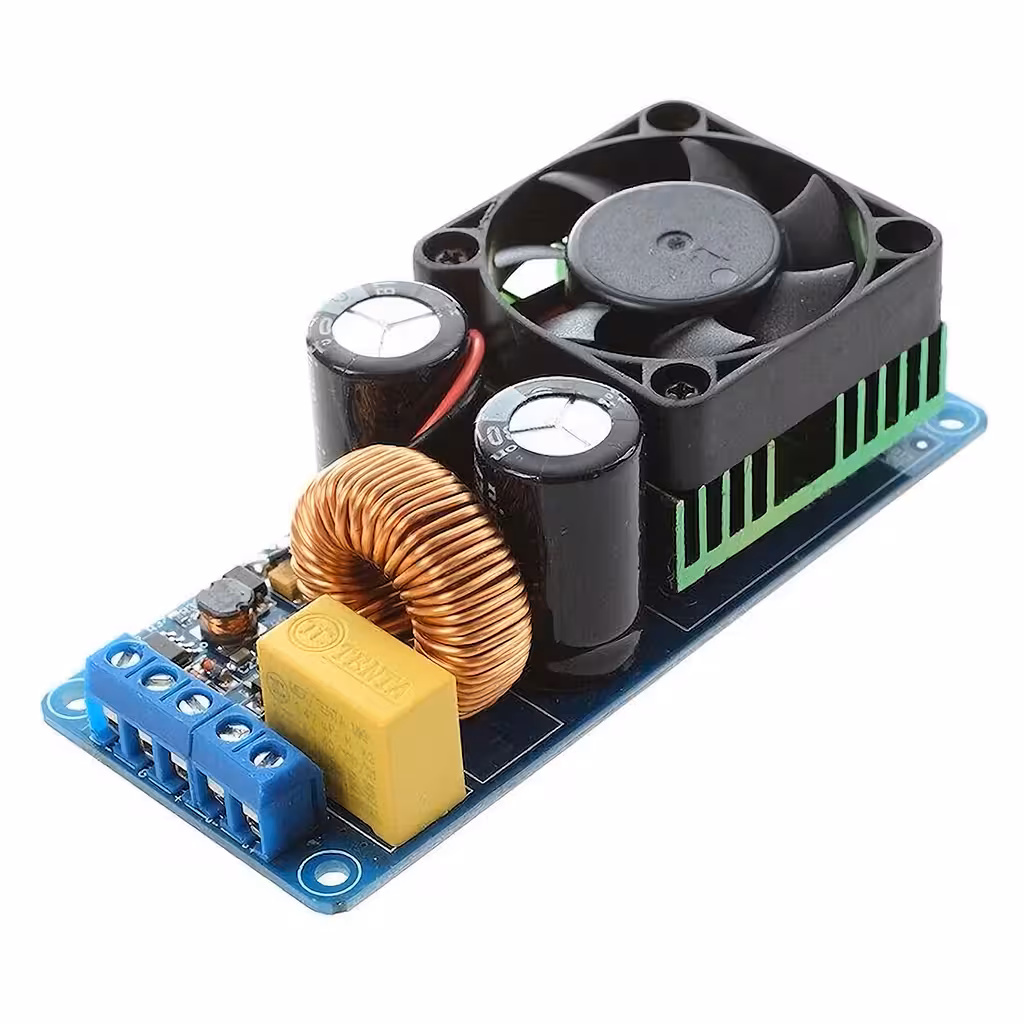

Amplificatore mono Classe D IRS2092 – 380W RMS reali, senza compromessi
Stai progettando un subwoofer di alto livello e vuoi evitare i soliti watt dichiarati che non corrispondono alla realtà? Questo modulo amplificatore mono in Classe D basato su chip IRS2092 eroga 380W RMS su 4 ohm con una distorsione inferiore allo 0.1%: non si tratta di picchi teorici, ma di potenza reale e misurabile. Grazie a un’efficienza superiore al 90%, l’energia viene convertita in suono e non in calore disperso.
Nota: Il prodotto è fornito come kit (scheda elettronica nuda, senza case). L’alimentatore duale ±58V–±70V DC non è incluso e va acquistato separatamente. Se la tua sorgente audio ha un’uscita inferiore a 1.5V RMS, ti consigliamo di aggiungere un preamplificatore.
Perché scegliere questo modello? (Vantaggi chiave):
- Potenza reale verificabile — 380W RMS su 4 ohm e 280W RMS su 8 ohm, misurati con THD inferiore allo 0.1%.
- Efficienza ≥90% — A differenza dei classici amplificatori in Classe AB che disperdono il 40-50% dell’energia in calore, questo modulo mantiene temperature di esercizio contenute.
- THD inferiore allo 0.1% — Il segnale arriva al diffusore fedele all’originale, senza colorazioni o distorsioni udibili.
- Chip IRS2092 di Infineon — Driver full-bridge di riferimento nel settore audio DIY, sinonimo di affidabilità e prestazioni costanti.
- Tripla protezione integrata — Protezione contro cortocircuito, offset DC e sovratemperatura (100°C), per salvaguardare i tuoi componenti da errori di cablaggio.
- SNR di 90dB — Assicura un fondo silenzioso, senza fruscii fastidiosi anche a volumi contenuti.
- Risposta in frequenza 20Hz–20kHz — Copre l’intero spettro udibile, rendendolo adatto anche come amplificatore full-range mono.
Dettagli e Prestazioni

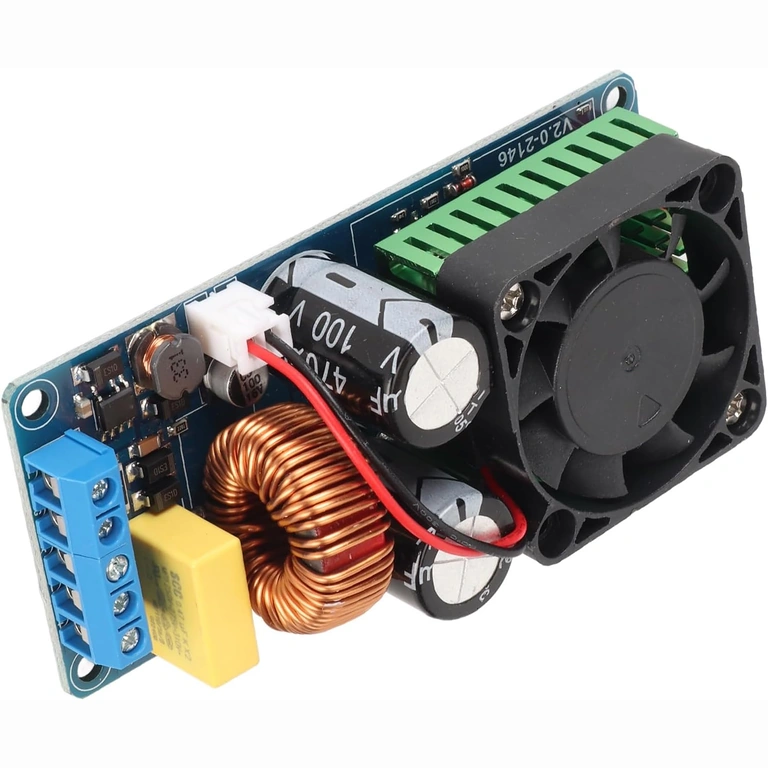

Il cuore del modulo è l’IRS2092 di Infineon, un driver progettato specificamente per la topologia full-bridge in Classe D, scelto dagli audiofili per la sua precisione nella commutazione e la linearità su tutta la banda. Con un’alimentazione duale ±65V DC e un carico di 4 ohm, l’amplificatore raggiunge 500W di picco (THD 10%) e 380W RMS in condizioni di utilizzo standard. Il guadagno fisso di 36x e la sensibilità d’ingresso di 1.5V RMS lo rendono perfettamente compatibile con la maggior parte dei DAC e mixer professionali.
| Parametro | Valore / Dettaglio |
|---|---|
| Tipo amplificatore | Mono, Classe D, Full-Bridge |
| Chip principale | IRS2092 (Infineon) |
| Tensione di alimentazione | DC duale ±58V – ±70V (consigliato ±65V) |
| Potenza di uscita (max) | 500W (4 ohm, ±65V, THD 10%) |
| Potenza RMS (THD <0.1%) | 380W @ 4 ohm / 280W @ 8 ohm |
| Efficienza | ≥ 90% |
| Distorsione armonica totale (THD) | < 0.1% |
| Rapporto segnale/rumore (SNR) | 90 dB |
| Risposta in frequenza | 20 Hz – 20 kHz |
| Sensibilità ingresso | 1.5V RMS |
| Guadagno | 36x |
| Impedenza compatibile | 4 – 8 ohm |
| Protezioni integrate | Cortocircuito, DC bias, sovratemperatura (>100°C) |
Istruzioni per l’uso e precauzioni

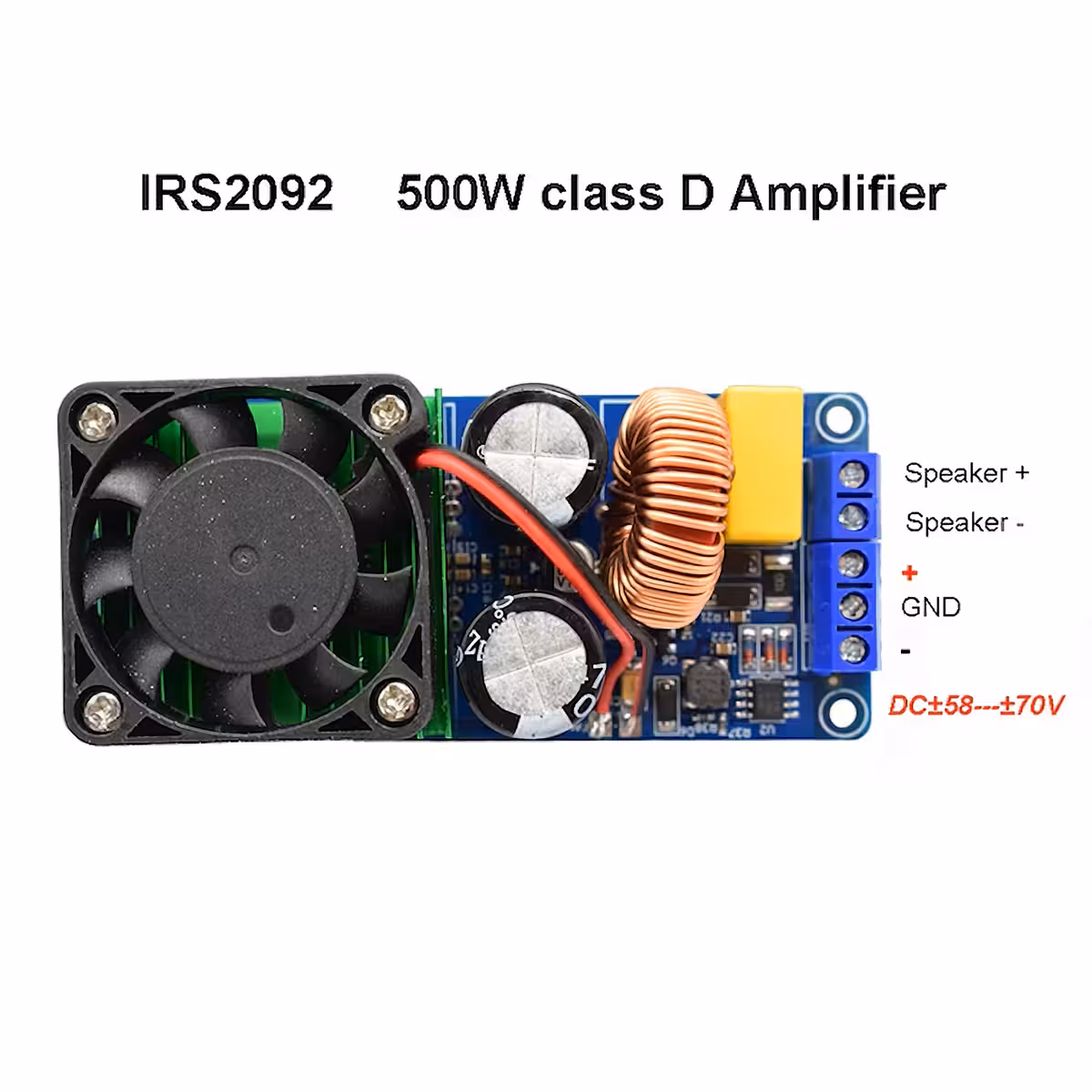

- Verifica attentamente la polarità e il cablaggio prima di collegare l’alimentazione: un’inversione di polarità può danneggiare permanentemente la scheda.
- Utilizza esclusivamente un alimentatore duale ±58V–±70V DC; non superare mai i ±70V.
- Collega l’amplificatore a diffusori o subwoofer con impedenza di 4–8 ohm; per applicazioni subwoofer, i driver da 10–18 pollici sono la scelta ideale.
- Se la sorgente audio eroga meno di 1.5V RMS, inserisci un preamplificatore per ottimizzare il segnale in ingresso.

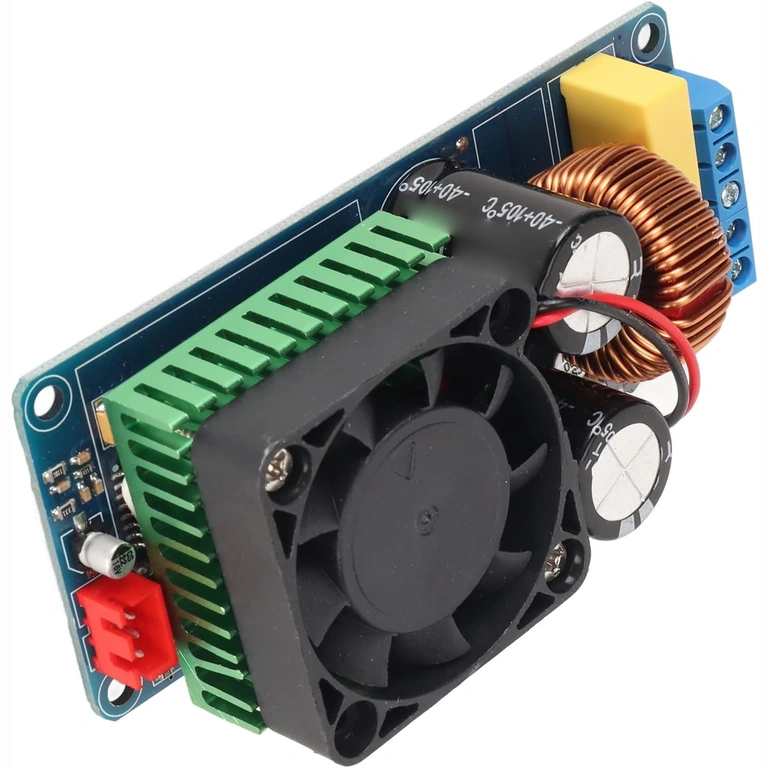

- Installa un dissipatore di calore adeguato sui transistor di potenza prima dell’accensione; sebbene sia presente la protezione termica, una corretta gestione del calore prolunga la vita del modulo.
- Verifica il corretto funzionamento delle protezioni prima di collegare diffusori di alto valore.
Contenuto della confezione
- 1 x Modulo amplificatore digitale Mono Classe D 500W IRS2092
Domande Frequenti
Che tipo di alimentatore serve per questo amplificatore?
È necessario un alimentatore duale simmetrico da ±58V–±70V DC; il valore consigliato per prestazioni ottimali è ±65V. L’alimentatore non è incluso nella confezione.
È compatibile con casse da 8 ohm o solo con subwoofer?
È perfettamente compatibile. Su 8 ohm eroga 280W RMS con una distorsione inferiore allo 0.1%. Può essere utilizzato come amplificatore full-range mono, non è limitato ai soli subwoofer.
È necessario installare un dissipatore?
Sì. La scheda non include un dissipatore. La protezione termica a 100°C è un sistema di sicurezza, non un sistema di raffreddamento attivo. È fondamentale montare un dissipatore dimensionato per la potenza utilizzata.
Posso collegare direttamente un DAC o una scheda audio?
Sì, a patto che l’uscita del DAC sia superiore a 1.5V RMS. La maggior parte dei DAC desktop eroga 2V RMS, risultando quindi compatibili. Per sorgenti più deboli, è necessario un preamplificatore.
Cosa succede in caso di cortocircuito in uscita?
La protezione integrata scollega automaticamente l’uscita per prevenire danni. La scheda è protetta contro incidenti occasionali, ma non è progettata per resistere a cortocircuiti ripetuti o prolungati.
