Modulo Relè 1 Canale con Optoisolatore – Controlla 220V in sicurezza con Arduino o Raspberry Pi
Vuoi comandare una pompa, una lampadina o un motore a 220V tramite un pin GPIO? Senza un isolamento galvanico, un semplice picco di tensione potrebbe bruciare istantaneamente il tuo microcontrollore. Questi moduli relè con optoisolatore creano una barriera elettrica tra la logica di controllo e il carico di potenza: indipendentemente da ciò che accade sul circuito a 220V, i tuoi pin rimarranno protetti.
Nota: Al momento dell’ordine, seleziona la variante desiderata: modulo relè 5V o modulo relè 12V. Il set include 4 pezzi della variante scelta.
Perché scegliere questo set? (Vantaggi principali):
- Isolamento galvanico tramite optoisolatore — il circuito di comando e quello di potenza sono completamente separati; un cortocircuito sul carico non raggiungerà mai i tuoi pin GPIO o digitali.
- Trigger selezionabile High/Low tramite jumper — modifica la logica di attivazione in 5 secondi, senza dover rifare il cablaggio o modificare il codice sorgente.
- Design fault-tolerant — se la linea Trigger si scollega accidentalmente, il relè rimane nella posizione predefinita; nessuna attivazione indesiderata del carico.
- Contatti da 10A per carichi reali — supporta AC 250V/10A e DC 30V/10A; ideale per lampadine, pompe, ventole e piccoli motori domestici o industriali.
- Compatibile con ogni piattaforma — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC: se dispone di un pin digitale, funziona con questo modulo.
- Morsetti a vite preinstallati — colleghi NC, C, NO, Coil+ e Coil- direttamente, senza saldature o adattatori aggiuntivi.
- Set da 4 pezzi — perfetto per progetti multicanale o per avere ricambi pronti all’uso dove l’affidabilità è fondamentale.
Dettagli e Prestazioni
L’optoisolatore integrato in ogni modulo separa completamente il circuito di controllo da quello di potenza. La corrente sulla linea Trigger è di soli ~5 mA (nel modello a 5V), rendendolo perfettamente compatibile con i livelli logici dei microcontrollori moderni senza necessità di resistenze esterne. La bobina del relè si alimenta separatamente a 5V DC o 12V DC, a seconda della variante scelta, mentre i contatti possono commutare carichi fino a AC 250V / 10A. La versione da 5V si integra direttamente in progetti alimentati via USB o da alimentatori standard, mentre quella da 12V è ideale per sistemi automotive, quadri di comando e progetti alimentati a batteria.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione alimentazione bobina | 5V DC o 12V DC (a seconda della variante scelta) |
| Carico massimo contatti | AC 250V / 10A, DC 30V / 10A |
| Tipo di isolamento | Optoisolatore |
| Corrente linea Trigger | ≈5 mA (modello 5V) |
| Tipo contatti | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Ingressi modulo | Coil +, Coil –, Trigger |
| Selezione trigger | Jumper High-Level Trigger / Low-Level Trigger |
| Compatibilità | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Numero moduli nel set | 4 pezzi |
| Tipo modulo | 1 canale (Single Channel Relay Module) |
Istruzioni di programmazione e utilizzo
- Collega Coil + e Coil – alla fonte di alimentazione corrispondente alla variante scelta (5V o 12V DC).
- Collega il pin Trigger a un pin di uscita digitale del tuo microcontrollore (GPIO, pin digitale Arduino, ecc.).
- Imposta il jumper nella posizione desiderata: High-Level Trigger (il relè si attiva con segnale HIGH) o Low-Level Trigger (il relè si attiva con segnale LOW).
- Collega il carico ai terminali NC/C (circuito normalmente chiuso) o NO/C (normalmente aperto), in base alla logica della tua applicazione.
- Invia il comando digitale dal codice (es: digitalWrite(pin, HIGH) in Arduino IDE) per attivare o disattivare il relè.
Contenuto del pacchetto

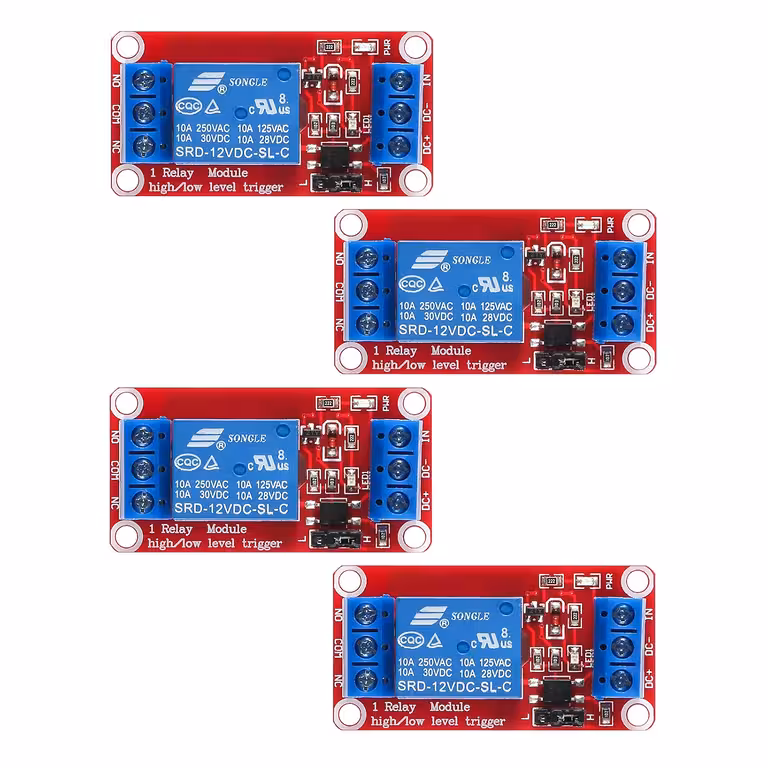

- 4 × Modulo relè 1 canale (5V o 12V — variante scelta in fase d’ordine)
- Morsetti a vite preinstallati su ogni modulo
Domande Frequenti
Funziona con un segnale a 3.3V sul Trigger (es: Raspberry Pi, ESP32)?
Nella maggior parte dei casi sì, l’optoisolatore accetta anche 3.3V sulla linea Trigger. Per un funzionamento garantito, ti consigliamo di utilizzare un convertitore di livello logico 3.3V→5V o di verificare la soglia minima dell’optoisolatore nel datasheet. L’alimentazione della bobina deve comunque rimanere a 5V o 12V, indipendentemente dalla tensione logica.
Qual è la differenza pratica tra High-Level e Low-Level Trigger?
Con l’High-Level Trigger, il relè si attiva quando il pin Trigger riceve un segnale HIGH. Con il Low-Level Trigger, si attiva con un segnale LOW (GND). Puoi cambiare il comportamento semplicemente spostando il jumper, senza modifiche al cablaggio o al codice.
Posso controllare apparecchi a 220V, come una lampadina o una pompa da giardino?
Certamente. I contatti supportano AC 250V / 10A, sufficienti per la maggior parte dei carichi domestici. Assicurati di non superare i 10A e di rispettare sempre le norme di sicurezza elettrica quando lavori con tensioni di rete.
Posso controllare tutti e 4 i moduli dallo stesso Arduino?
Sì. Ogni modulo richiede un solo pin digitale per il Trigger. Un Arduino Uno dispone di 14 pin digitali, quindi puoi controllare indipendentemente tutti e 4 i moduli del set, mantenendo liberi altri pin per ulteriori periferiche.
