Commutatore automatico di trasferimento ATS 63A – continuità energetica garantita
Un blackout improvviso può causare disagi notevoli: il frigorifero si spegne, il server si interrompe, l’allarme smette di funzionare. Se disponi di un generatore o di un impianto fotovoltaico, ma non hai un commutatore automatico di trasferimento (ATS), il tuo investimento nella fonte di backup rischia di diventare inutile nei momenti critici. L’ATS da 63A gestisce il passaggio tra le fonti in meno di 50 millisecondi: un tempo così rapido da essere impercettibile.
Nota: l’ATS commuta automaticamente la fonte di alimentazione, ma non avvia il generatore. Assicurati che il tuo generatore sia dotato di funzione di auto-avvio o che sia già in funzione prima della commutazione.
Perché scegliere questo modello? (Vantaggi principali):
- Commutazione ultra-rapida (< 50 ms) — una transizione quasi istantanea che protegge le apparecchiature sensibili come NAS, caldaie, sistemi di domotica e dispositivi medici.
- Compatibilità multi-sorgente — ideale per gestire la rete elettrica 230V, generatori diesel/benzina e inverter fotovoltaici off-grid o ibridi con uscita AC.
- Protezione automatica della tensione — monitoraggio costante; interviene in caso di scostamenti oltre l’intervallo 85–110% della tensione nominale, salvaguardando i tuoi elettrodomestici.
- Modalità automatica e manuale — modalità AUTO per un funzionamento senza supervisione, modalità MAN per manutenzione o test, mantenendo attive le protezioni.
- Installazione su guida DIN — design compatto e salvaspazio, si integra perfettamente in qualsiasi quadro elettrico standard.
- Ideale per installazioni remote — perfetto per baite, magazzini, impianti fotovoltaici isolati o siti industriali non presidiati: gestisce il carico in autonomia.
Dettagli tecnici e prestazioni
La logica di controllo integrata in questo ATS 63A monitora costantemente la tensione della sorgente principale. Non appena rileva un calo sotto l’85% dei 230V o un’interruzione totale, il relè di trasferimento attiva la sorgente secondaria in meno di 50 millisecondi. Quando la rete principale torna stabile, il sistema effettua il ritorno automatico senza alcuna necessità di intervento manuale.
Con una corrente nominale di 63A, è in grado di gestire il carico di un’intera abitazione, di un ufficio attrezzato o di una piccola installazione industriale. La compatibilità con frequenze da 50 Hz e 60 Hz lo rende versatile per ogni tipo di impianto.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione nominale | 230V AC |
| Frequenza | 50 – 60 Hz |
| Corrente nominale | 63A |
| Tempo di commutazione | < 50 ms |
| Intervallo di funzionamento stabile | 85% – 110% della tensione nominale |
| Protezioni integrate | Sotto-tensione, sovratensione |
| Sorgenti compatibili | Rete elettrica, generatore, impianto fotovoltaico |
| Modalità operativa | Automatica / Manuale |
| Tipo di montaggio | Guida DIN (quadro elettrico) |
| Applicazioni tipiche | Residenziale, commerciale, industriale, IT |
Istruzioni per l’installazione e l’uso
- Installa il dispositivo sulla guida DIN all’interno del quadro elettrico, nel rispetto delle normative vigenti.

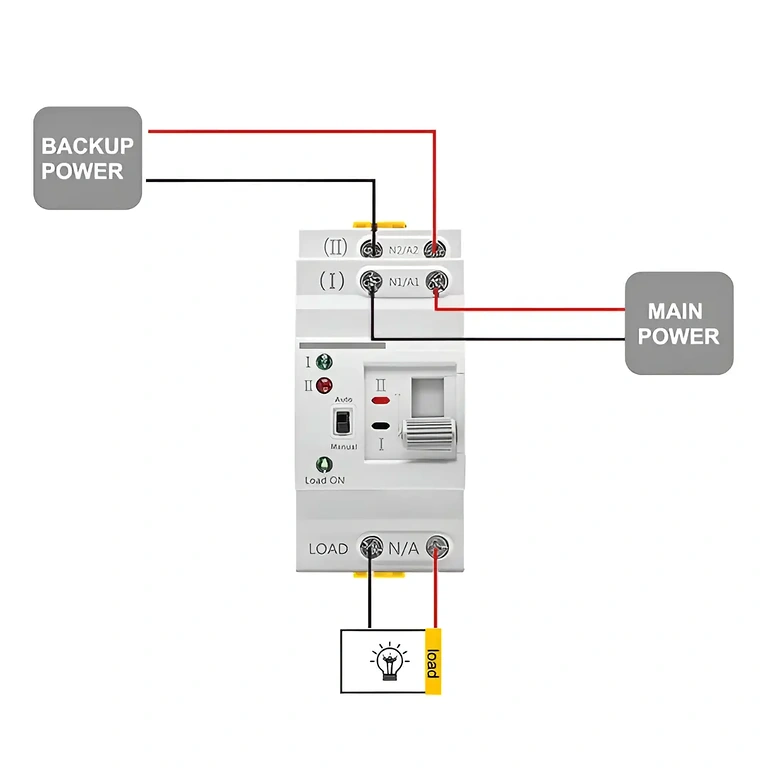

- Collega la sorgente principale (rete elettrica 230V) all’ingresso L1 dell’ATS, seguendo lo schema elettrico fornito.
- Collega la sorgente secondaria (generatore o uscita inverter fotovoltaico) all’ingresso L2.
- Collega il carico (i circuiti da alimentare) all’uscita dell’ATS.
- Seleziona la modalità operativa: posizione AUTO per la gestione automatica o posizione MAN per il controllo manuale.
- Verifica la tensione di esercizio e assicurati che la sorgente secondaria sia attiva e disponibile prima di procedere con i test.
- Simula un’interruzione di corrente sulla linea principale per verificare l’avvenuta commutazione automatica sulla sorgente di riserva.
Contenuto della confezione
- 1x ATS Automatic Transfer Switch 63A 230V
Domande frequenti
L’ATS avvia automaticamente il generatore in caso di blackout?
No. Il dispositivo gestisce solo la commutazione della fonte di alimentazione. Il generatore deve essere già in funzione o dotato di un proprio sistema di avviamento automatico indipendente.
Posso utilizzare un inverter fotovoltaico off-grid come fonte secondaria?
Certamente. Qualsiasi sorgente che fornisca 230V AC a 50–60 Hz può essere utilizzata come fonte secondaria, inclusi inverter fotovoltaici off-grid o ibridi.
È necessario un elettricista qualificato per l’installazione?
Sì. L’installazione all’interno del quadro elettrico deve essere eseguita da personale qualificato, in conformità con le norme CEI vigenti in Italia.
Le mie apparecchiature elettroniche subiranno interruzioni durante il passaggio?
Nella maggior parte dei casi, no. La commutazione inferiore a 50 ms è trasparente per computer, caldaie e la maggior parte degli elettrodomestici. Per server critici o apparecchiature ultra-sensibili, si consiglia comunque l’uso di un UPS in combinazione.
Posso commutare manualmente tra le fonti senza disattivare le protezioni?
Sì. La modalità manuale permette all’operatore di selezionare la fonte attiva, ad esempio per manutenzione o test, mantenendo sempre attivo il monitoraggio della tensione.
