Contatore digitale di impulsi ZX-5DK – autonomia totale e installazione rapida in soli 10 minuti
Hai bisogno di monitorare cicli, rotazioni o passaggi senza dover stendere cavi di alimentazione attraverso l’intero quadro elettrico? Il ZX-5DK è il contatore digitale di impulsi progettato per funzionare in totale autonomia grazie a una singola batteria AA: niente trasformatori, niente alimentatori esterni, massima semplicità. Il sensore magnetico Reed M12 è incluso nel kit, completo di magnete e accessori di montaggio, pronto per l’uso immediato.
Nota: La batteria AA (R6) non è inclusa nella confezione. Il dispositivo conta esclusivamente in modo incrementale (00000–99999). Per conteggiare impulsi provenienti da una rete a 220–240V AC, è necessario collegare il contatto pulito di un relè ausiliario.
Perché scegliere il contatore ZX-5DK? (Vantaggi chiave):
- Autonomia di 1–2 anni con una batteria AA — nessuna alimentazione esterna richiesta, nessuna modifica invasiva al quadro elettrico
- Kit sensore Reed M12 completo — include magnete a disco 12×3 mm, staffa metallica e dadi di fissaggio, tutto incluso
- Display a 5 cifre con caratteri da 18 mm — alta leggibilità anche a distanza o in ambienti con scarsa illuminazione
- Fino a 30 impulsi al secondo — ideale per applicazioni dinamiche come avvolgimento, imballaggio o macchine CNC
- Immune ai disturbi elettromagnetici — registra sul fronte negativo del segnale, evitando conteggi errati dovuti a interferenze
- Montaggio rapido a pannello (foro standard 35×61 mm) — profondità di soli 31 mm e cornice discreta da 3 mm, si integra perfettamente
- Compatibile con relè e finecorsa — non sei limitato al sensore in dotazione, puoi collegare qualsiasi contatto pulito
Dettagli tecnici e prestazioni
La scocca in policarbonato bianco unisce resistenza meccanica e un design professionale, perfetto per quadri di comando a vista. Il grado di protezione IP40 lo rende adatto a contesti industriali controllati, come reparti produttivi, linee di confezionamento o varchi di accesso.
Il sensore con ampolla Reed M12 presenta una parte filettata di 40 mm, che consente una regolazione precisa della distanza dal magnete su supporti metallici. Il cavo da 100 cm offre grande flessibilità di posizionamento. Il magnete a disco da 12×3 mm aziona il sensore a ogni passaggio, generando l’impulso sul fronte negativo: un meccanismo semplice, affidabile e privo di parti elettroniche in movimento.
Il pannello frontale è dotato di tasto POWER (pressione prolungata per accensione/spegnimento) e tasto RESET dedicato. La batteria si sostituisce facilmente senza attrezzi, facendo scorrere il coperchio posteriore.
| Parametro | Valore / Dettaglio |
|---|---|
| Alimentazione | Batteria tipo AA – R6 (non inclusa) |
| Durata batteria | 1–2 anni |
| Display | 5 cifre, caratteri da 18 mm |
| Intervallo di conteggio | 00000 – 99999 |
| Frequenza massima impulsi | 30 impulsi/secondo |
| Temperatura di esercizio | 0°C – 60°C |
| Materiale scocca | Policarbonato bianco |
| Grado di protezione | IP40 |
| Foro di montaggio a pannello | 35 × 61 mm |
| Profondità di montaggio | 31 mm |
| Sporgenza frontale | 3 mm |
| Dimensioni cornice | 37 × 63 mm |
| Lunghezza cavo contatore | 100 cm |
| Tipo sensore | Magnetico Reed, M12, Ø 12 mm |
| Lunghezza sensore | 58 mm |
| Parte filettata sensore | 40 mm |
| Lunghezza cavo sensore | 100 cm |
| Dimensioni magnete a disco | 12 × 3 mm |

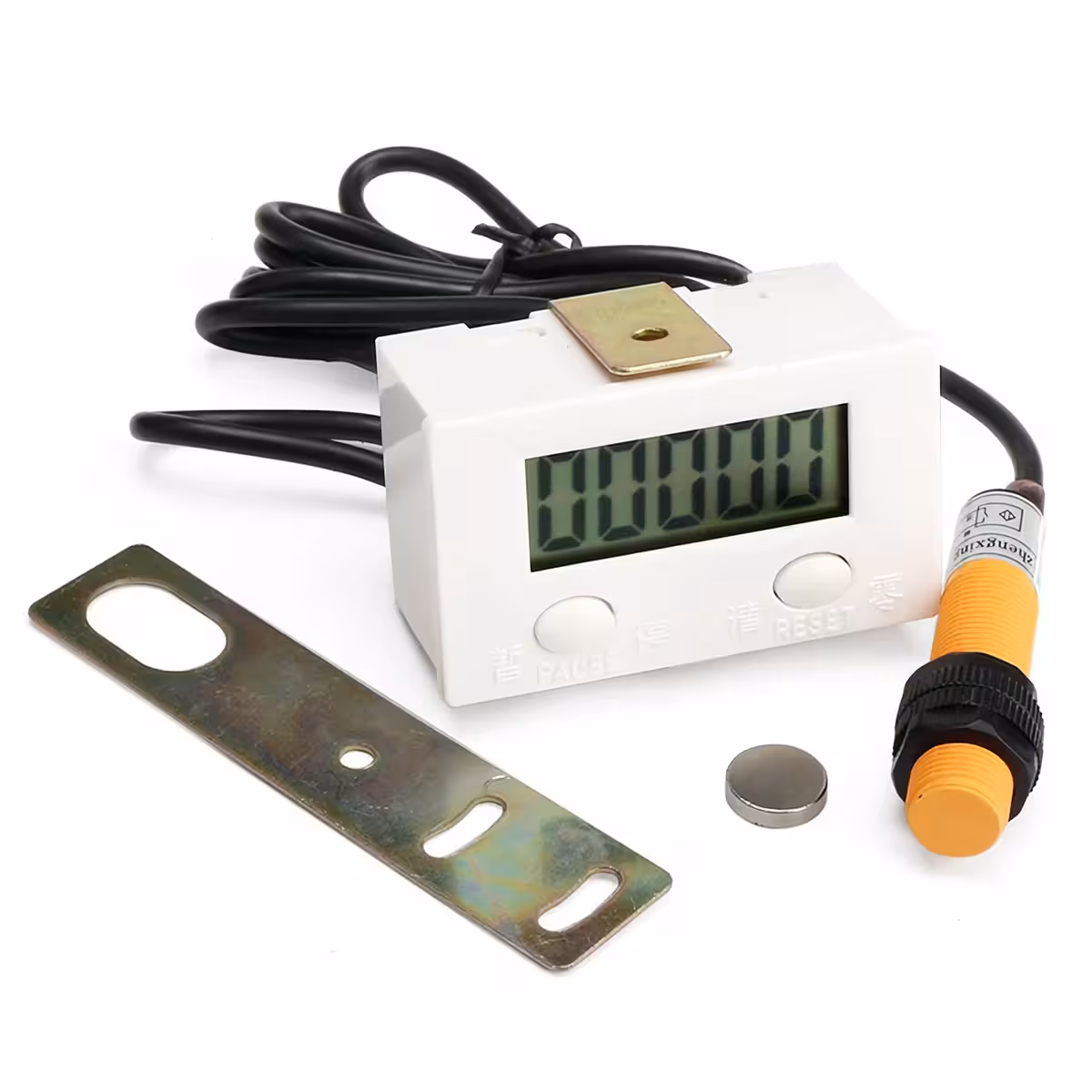

Contenuto della confezione
- Contatore digitale di impulsi ZX-5DK
- Sensore magnetico Reed (M12, Ø 12 mm) con cavo da 100 cm
- Magnete a disco (12 × 3 mm) per l’azionamento
- Staffa metallica di montaggio
- 2 × dadi di fissaggio sensore
Domande Frequenti
La batteria è inclusa?
No. Il dispositivo funziona con una comune batteria AA (R6), inseribile sotto il coperchio a scorrimento posteriore. La durata stimata è di 1–2 anni in condizioni di utilizzo standard.
Può essere utilizzato per contare le persone all’ingresso di un negozio?
Certamente. È sufficiente montare il sensore in prossimità della porta e il magnete sull’anta mobile. A ogni passaggio, il contatore registrerà l’evento in modo semplice e senza cavi a vista.
Può contare impulsi provenienti dalla rete elettrica a 220V AC?
Non direttamente. È necessario collegare il contatto pulito di un relè ausiliario alimentato a 220–240V AC, e collegare il contatore ZX-5DK a tale contatto. Il sensore non deve mai entrare in contatto diretto con la tensione di rete.
Cosa succede quando il display raggiunge 99999?
Il contatore riparte automaticamente da 00000 e prosegue il conteggio. È possibile effettuare il reset manuale in qualsiasi momento tramite il tasto RESET sul pannello frontale.
