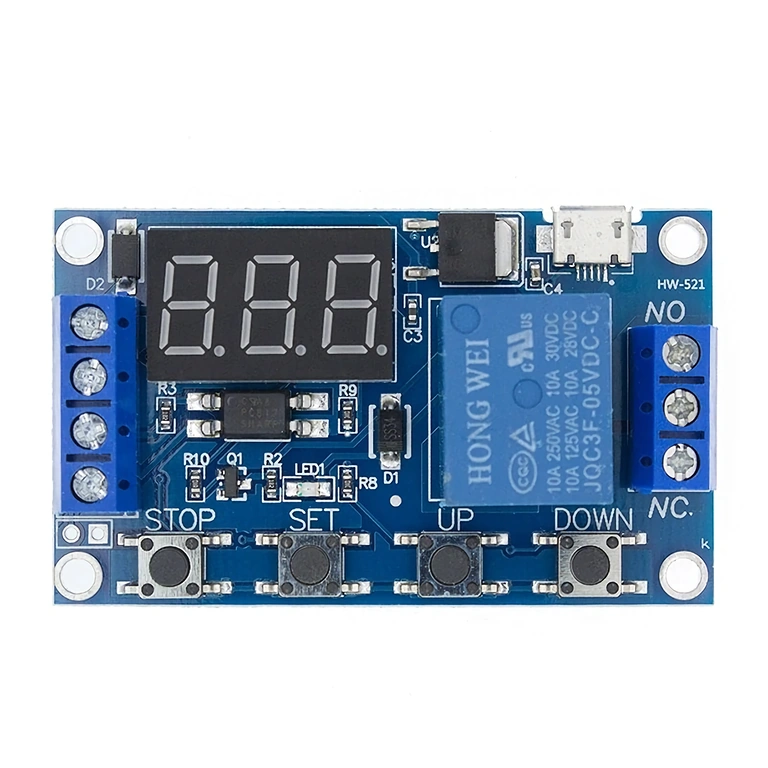

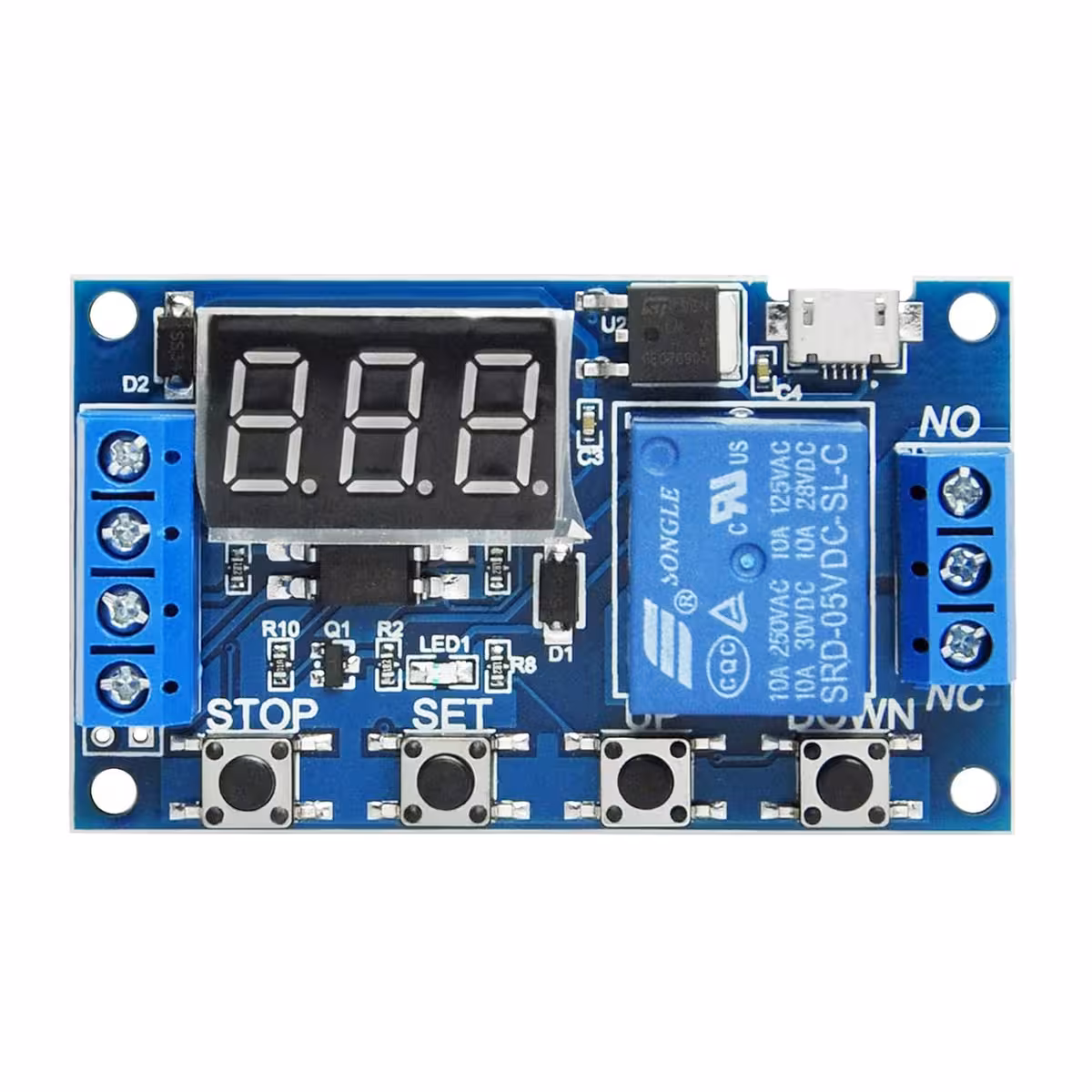

Modulo relè temporizzatore programmabile con display — commutazione precisa da 0.1 secondi a 999 minuti
Hai bisogno di attivare una pompa esattamente dopo 30 secondi, gestire un ciclo di ventilazione a intervalli fissi o inviare un segnale di durata precisa tramite Arduino? Senza un temporizzatore dedicato, si finisce spesso per ricorrere a soluzioni improvvisate poco affidabili. Questo modulo relè temporizzatore programmabile con display risolve il problema in modo professionale, offrendo quattro modalità configurabili e un intervallo di tempo regolabile da 0.1 secondi fino a 999 minuti.

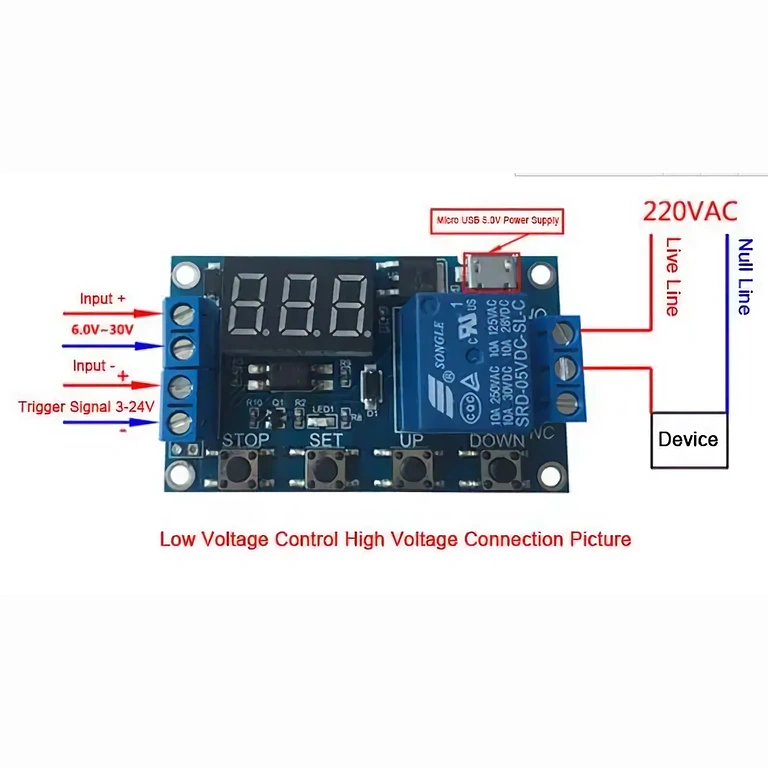

Nota: I contatti del relè sono passivi e scoperti. Il cablaggio a tensioni di 220VAC deve essere eseguito esclusivamente da personale qualificato.
Perché scegliere questo modello? (Vantaggi principali):

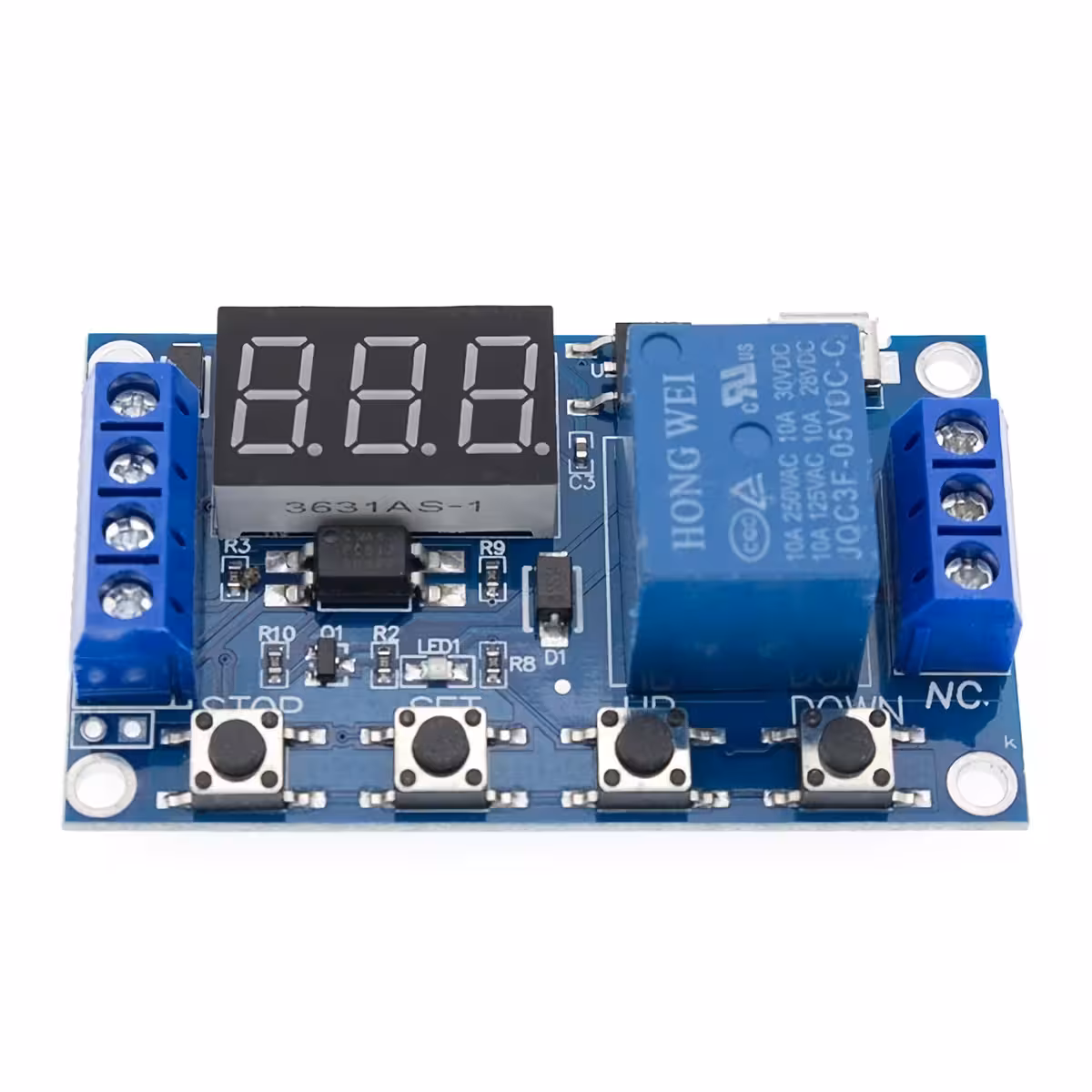

- Isolamento tramite optoisolatore — il circuito di comando e quello di potenza sono elettricamente separati, proteggendo Arduino o PLC da picchi di tensione provenienti da carichi induttivi
- 4 modalità di funzionamento (P1–P4) — da un semplice impulso a durata fissa fino a cicli ON/OFF ripetitivi con numero di ripetizioni configurabile, senza necessità di programmazione aggiuntiva
- Risoluzione selezionabile su tre livelli — passa da 0.1s, 1s a 1min con una semplice pressione, senza dover resettare le altre impostazioni
- Display digitale con conteggio bidirezionale — visualizza in tempo reale il tempo trascorso o rimanente, oltre allo stato del relè
- Memoria permanente — tutte le impostazioni vengono salvate automaticamente dopo l’interruzione dell’alimentazione

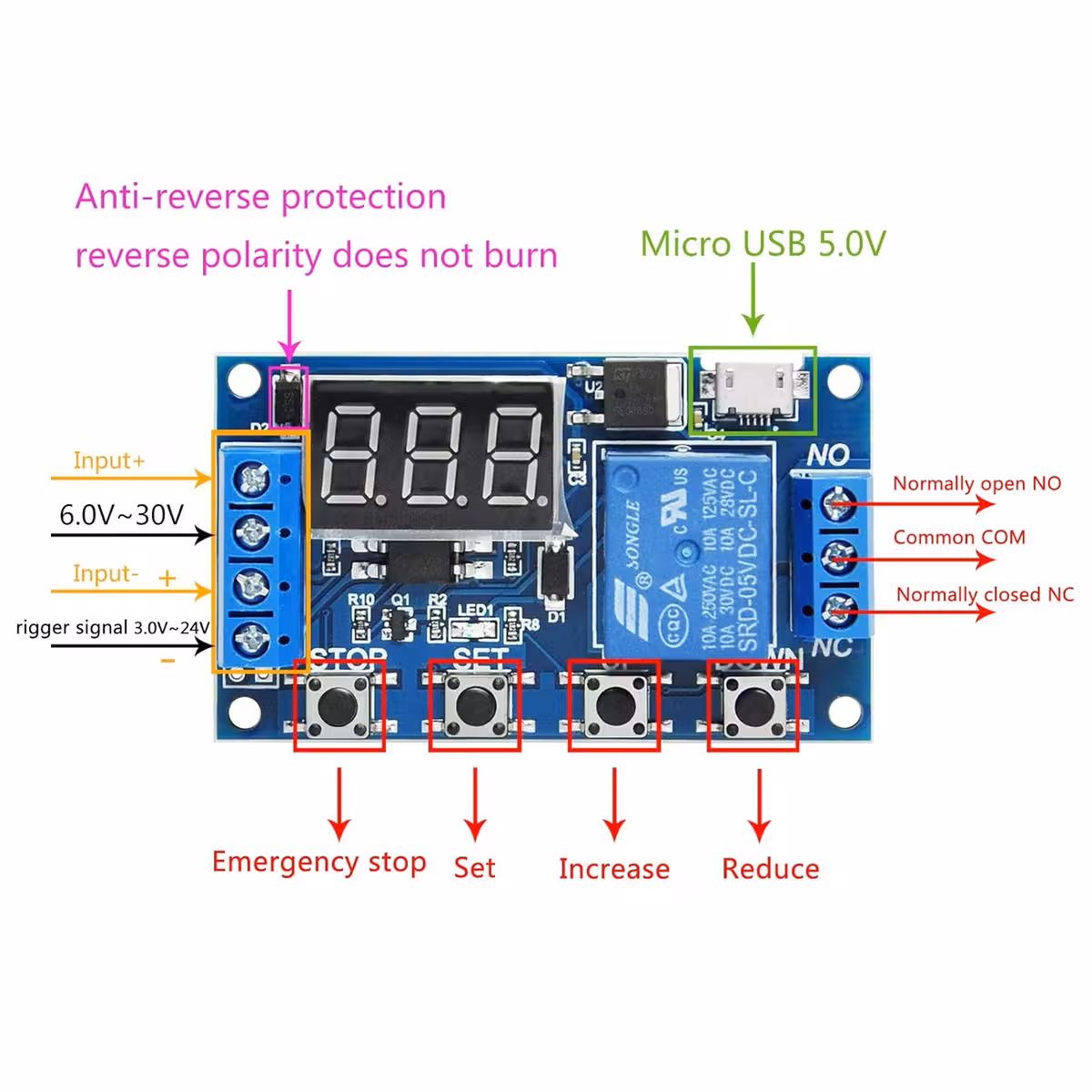

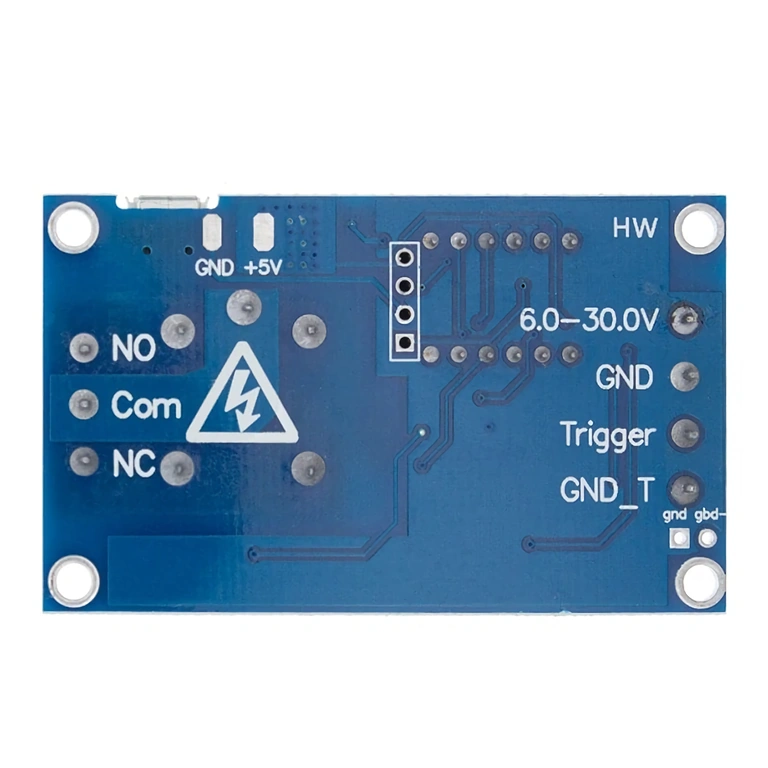

- Alimentazione doppia — collegabile tramite MicroUSB 5V (da power bank o caricabatterie) oppure tramite morsetti a 6–30V DC per l’integrazione in quadri industriali
- Dimensioni compatte 62 × 38 × 17 mm — si adatta facilmente a qualsiasi contenitore per progetti DIY o quadro di comando senza ingombrare
Dettagli e Prestazioni
Il relè da 5A gestisce carichi fino a 30V DC o 220V AC — ideale per piccoli motori, pompe, elettrovalvole o apparecchiature domestiche di media potenza. L’isolamento tramite optoisolatore è fondamentale in ambienti con elevato disturbo elettrico: il tuo microcontrollore sarà al sicuro da eventuali picchi di tensione generati dal carico commutato.
Le quattro modalità programmabili (P1–P4) coprono svariati scenari senza richiedere logiche esterne. Il parametro LOP nella modalità P3 controlla il numero di cicli ON/OFF — impostandolo a 0, il ciclo verrà eseguito illimitatamente. Il pulsante STOP funge da arresto di emergenza istantaneo, indipendentemente dallo stato del timer.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di alimentazione | 5V MicroUSB o 6–30V DC tramite morsetti |
| Segnale di trigger | High Level 3–24V DC |
| Tipo di isolamento | Optoisolatore |
| Corrente massima di commutazione | 5A a 30V DC o 220V AC |
| Intervallo di tempo regolabile | 0.1 s – 999 min |
| Risoluzione temporale selezionabile | 0.1 s / 1 s / 1 min (tramite posizione decimale) |
| Modalità di funzionamento | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Display | Digitale, conteggio crescente / decrescente + indicatore stato relè |
| Memoria parametri | Permanente (salvata dopo interruzione alimentazione) |

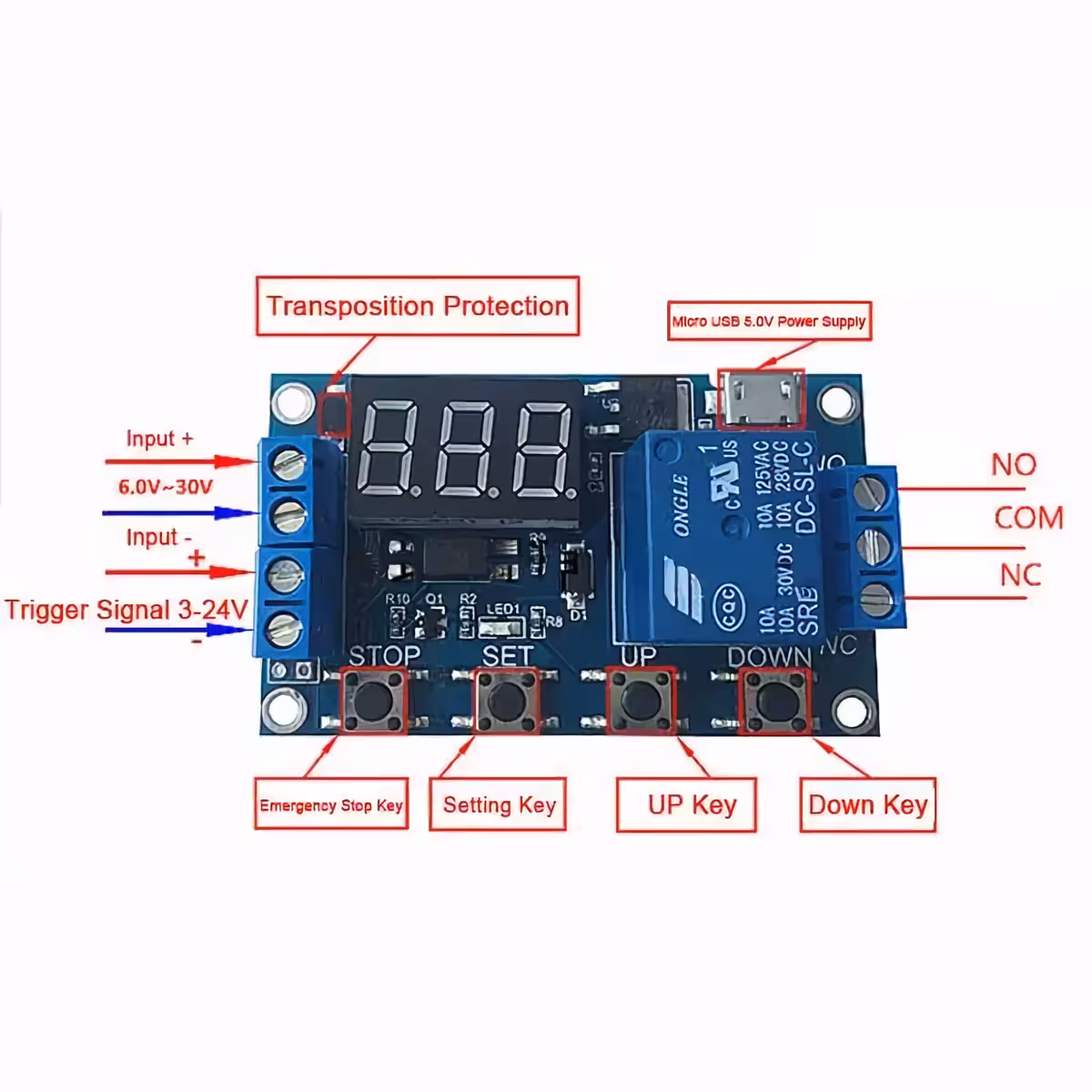

| Pulsanti di controllo | SET / UP / DOWN / STOP |
| Dimensioni | 62 × 38 × 17 mm |
Istruzioni di Programmazione e Utilizzo

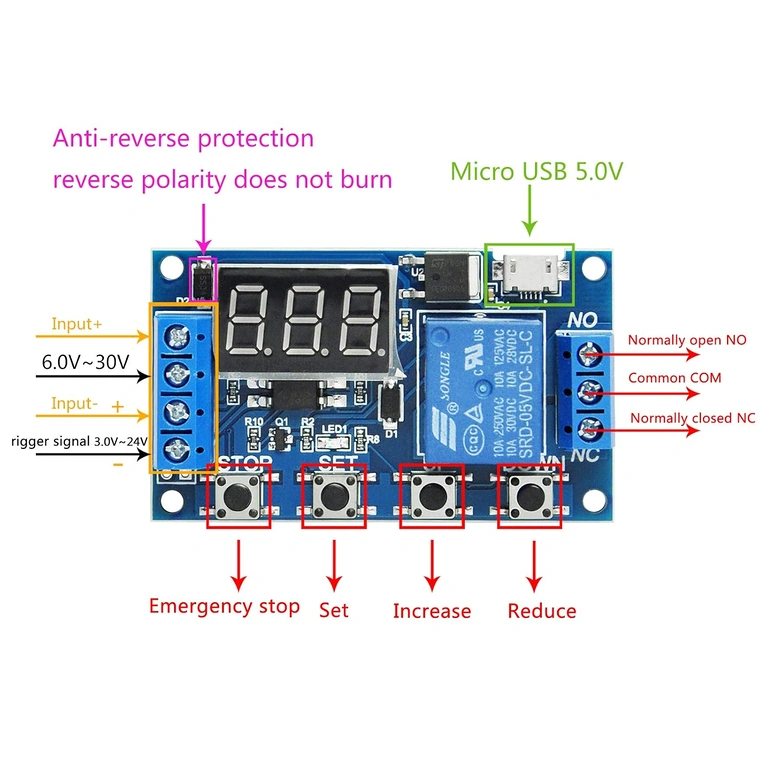

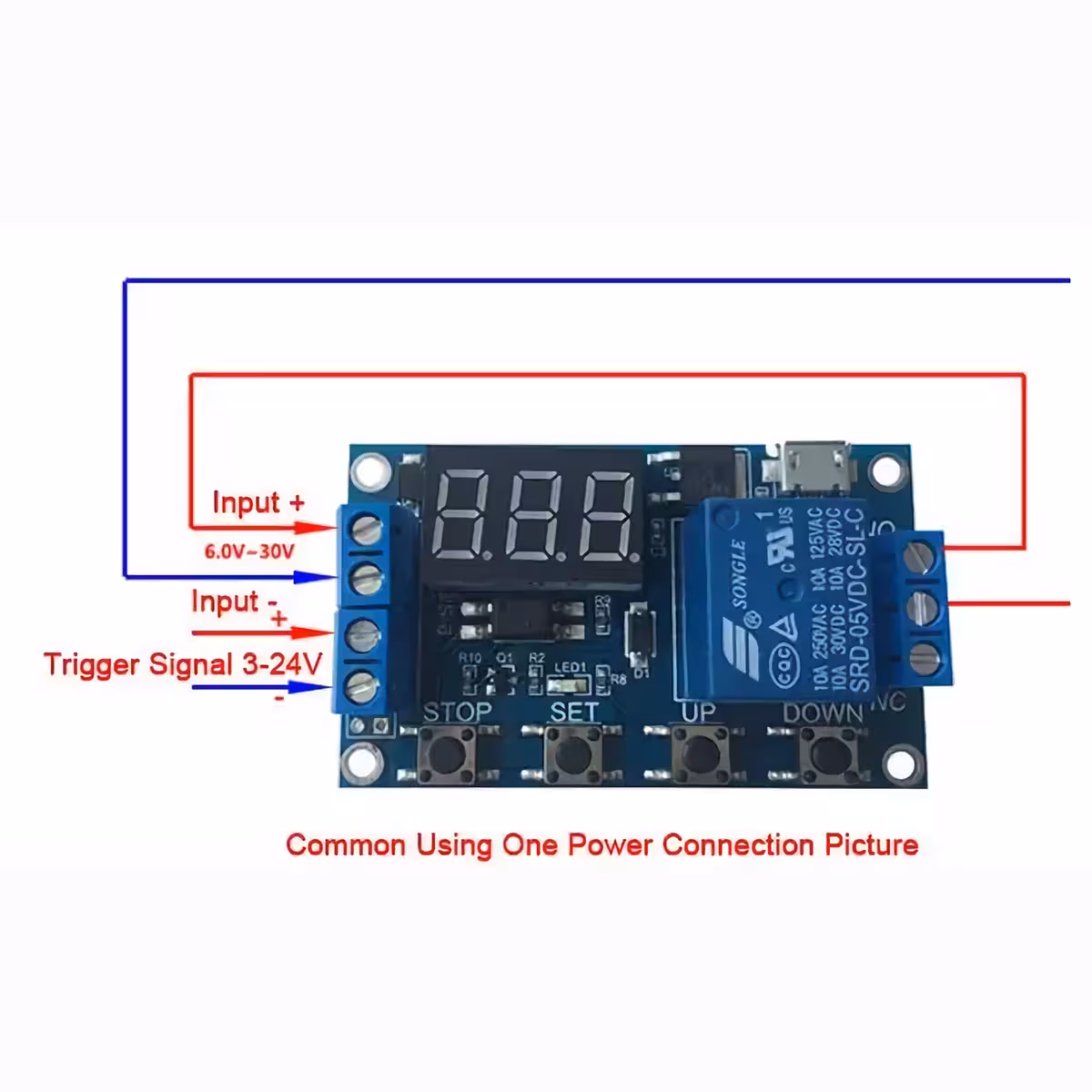

- Collega l’alimentazione: 5V MicroUSB o 6–30V DC ai morsetti del modulo. Il display si accenderà confermando il corretto funzionamento.
- Tieni premuto il pulsante SET per 2 secondi per accedere al menu di selezione della modalità.
- Usa i pulsanti UP e DOWN per navigare tra le modalità P1, P2, P3 e P4. Premi brevemente SET per accedere ai parametri della modalità selezionata (OP, CL, LOP).
- Per modificare la risoluzione temporale, premi brevemente il pulsante STOP nel menu di impostazione — la virgola decimale si sposterà tra le posizioni 0.1s / 1s / 1min. Esempio: il valore 03.2 corrisponde a 3.2 secondi.
- Dopo aver inserito i valori desiderati, tieni premuto SET per 2 secondi per salvare la configurazione e tornare all’interfaccia principale. I parametri sono memorizzati in modo permanente.
- Il pulsante STOP nell’interfaccia principale commuta rapidamente lo stato del relè ON/OFF e può essere utilizzato come arresto di emergenza in qualsiasi momento.
Contenuto della confezione

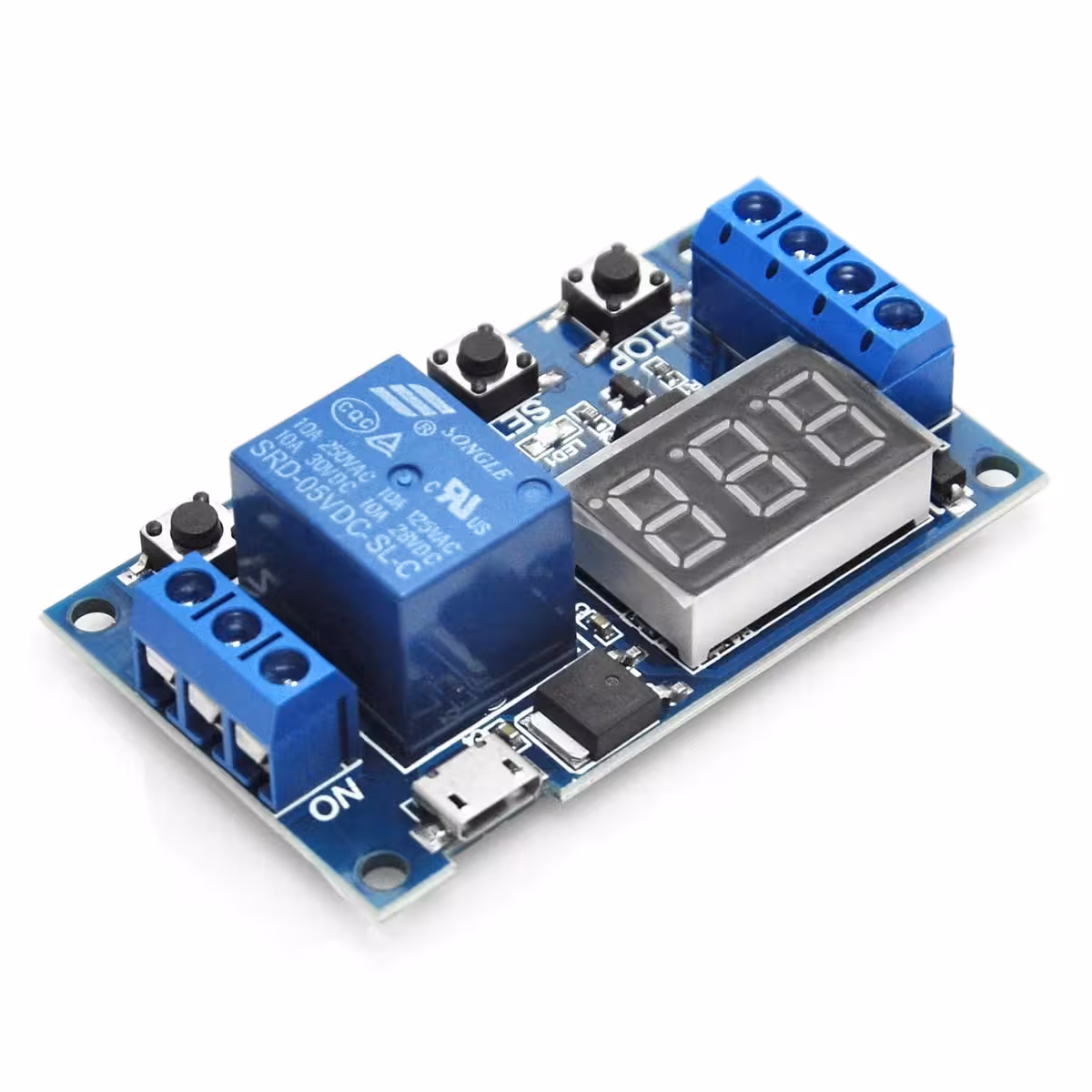

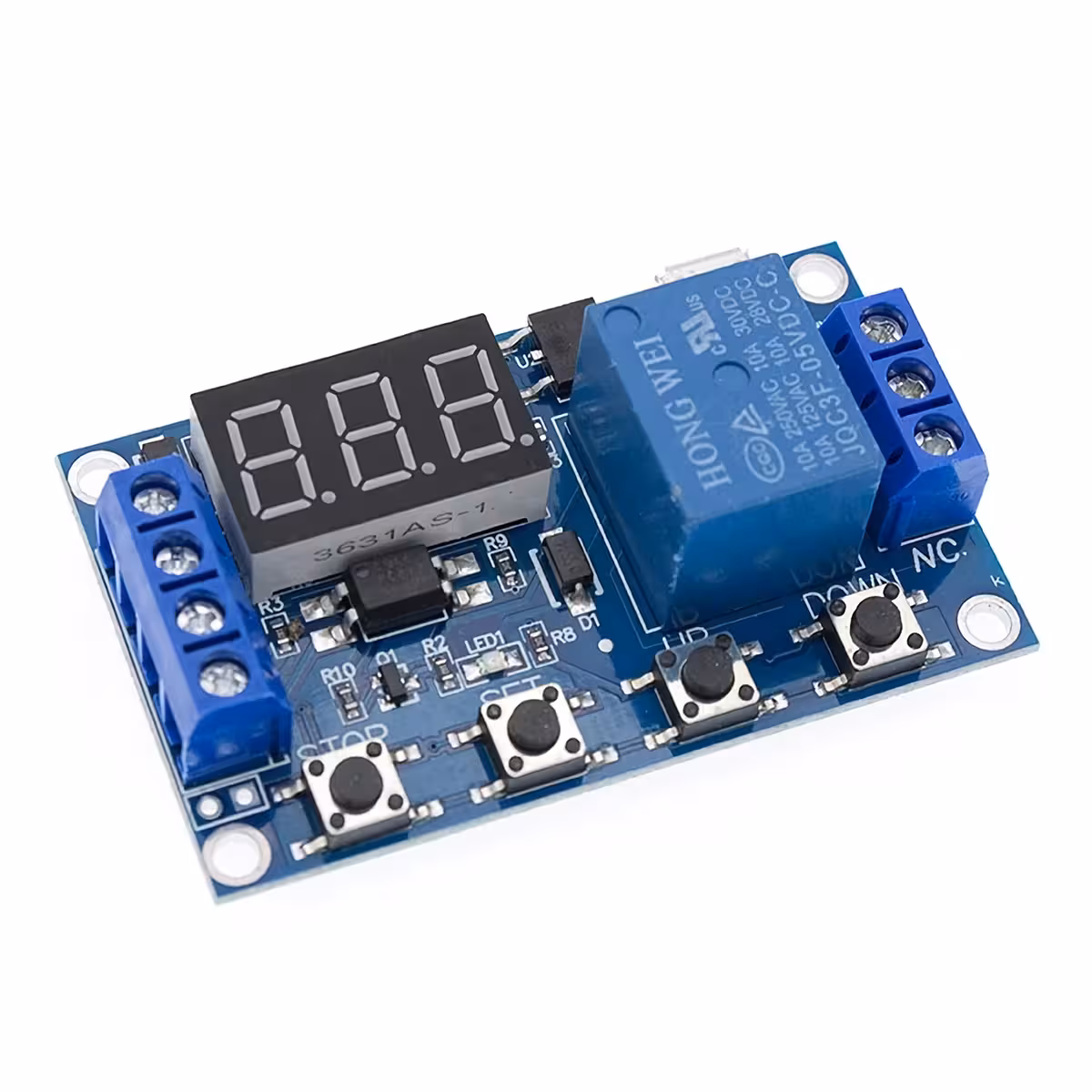

- 1× Modulo relè temporizzatore programmabile con display digitale

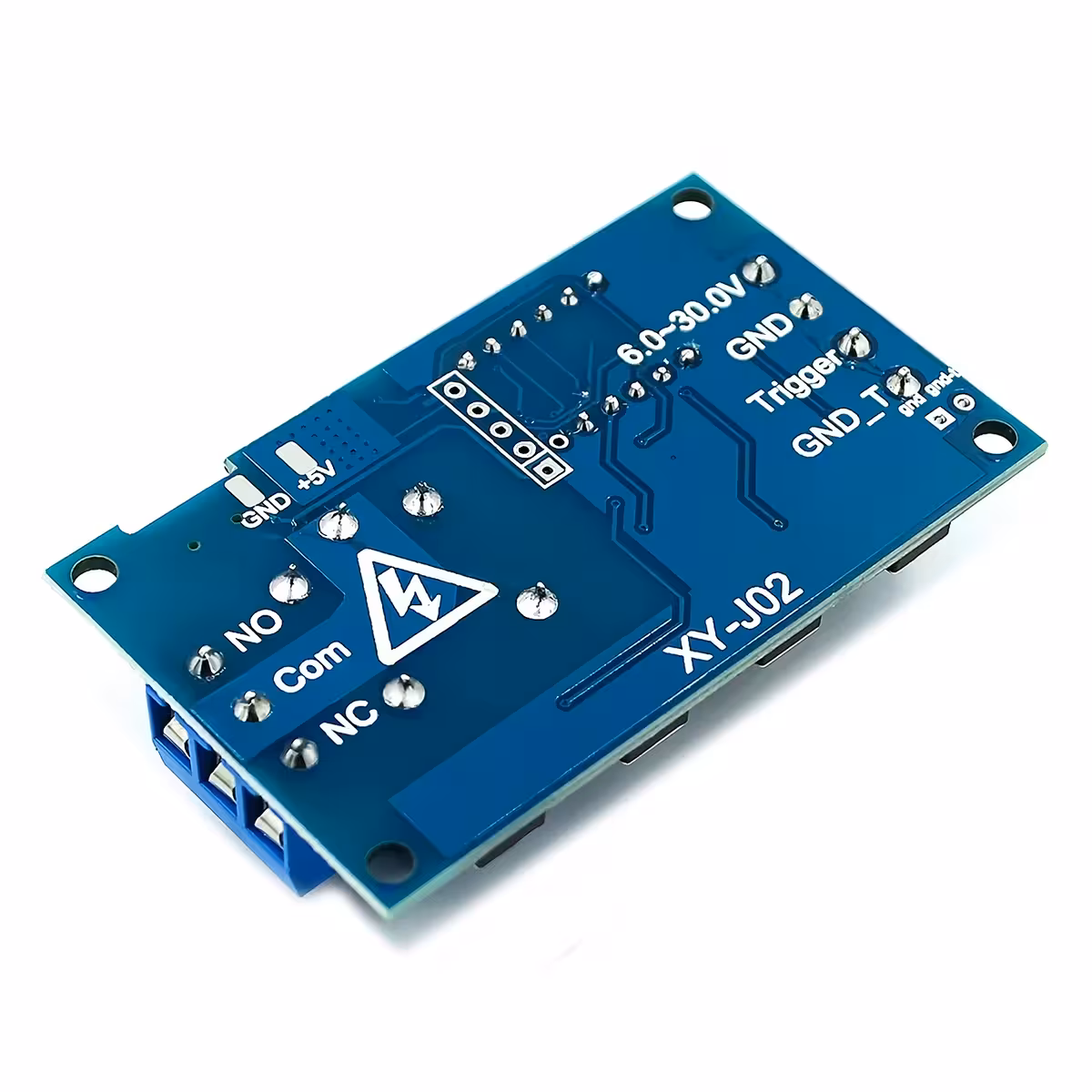

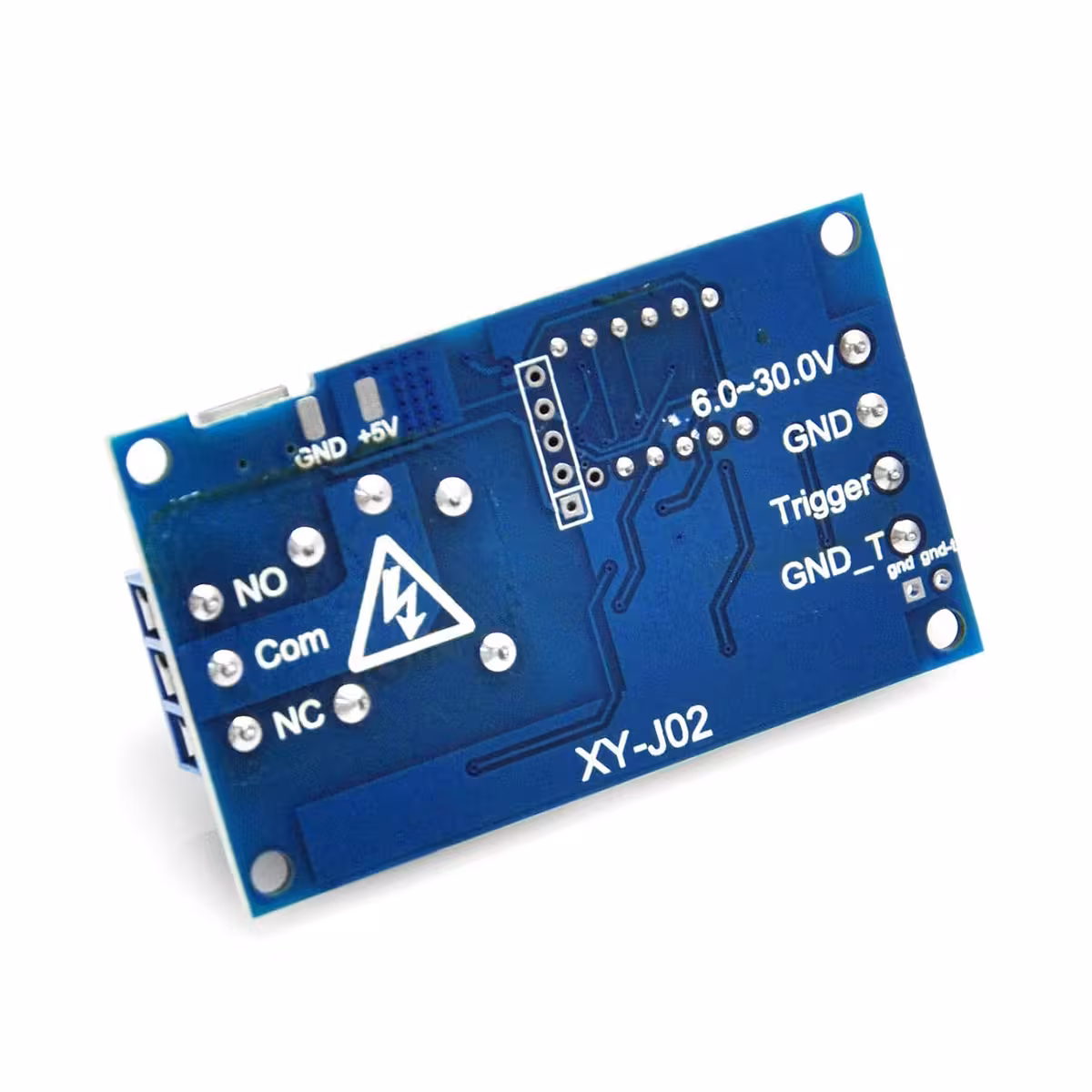

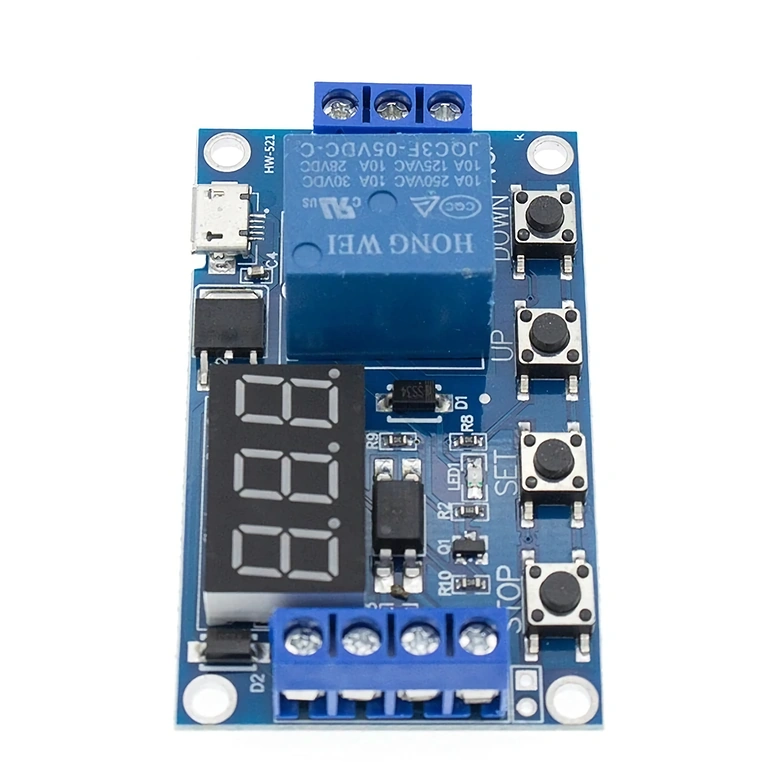

- Morsetti per alimentazione e uscita relè (già montati sulla scheda)
- Porta MicroUSB per alimentazione alternativa 5V
Domande Frequenti
Posso alimentare il modulo direttamente da un power bank tramite MicroUSB?
Certamente. La porta MicroUSB funziona a 5V standard — qualsiasi power bank o caricabatterie per smartphone può alimentare il modulo senza problemi. Molto utile per progetti DIY portatili o test rapidi sul banco di lavoro.
Quali carichi può commutare il relè in sicurezza?
Il relè supporta fino a 5A a 30V DC o 220V AC. Per motori o pompe con elevata corrente di spunto, consigliamo l’uso di un teleruttore esterno: il relè del modulo fungerà da segnale di comando, evitando di sovraccaricare il contatto interno.
Un pin a 3.3V di un ESP32 può attivare il modulo?
Sì. L’ingresso di trigger accetta segnali High Level tra 3V e 24V DC, quindi i pin digitali a 3.3V o 5V di Arduino, ESP32 o Raspberry Pi possono attivare il modulo direttamente, senza necessità di resistenze o circuiti aggiuntivi.
Cosa succede alle impostazioni in caso di interruzione di corrente?
Nulla andrà perso. Il modulo è dotato di memoria permanente — la modalità selezionata, i tempi OP e CL e il numero di cicli LOP rimangono salvati indipendentemente dai riavvii del sistema.
Come funziona la modalità P3 e come limito il numero di cicli?
La modalità P3 esegue un ciclo automatico ON/OFF ripetuto. Il parametro LOP imposta il numero di ripetizioni — impostandolo a 0, il ciclo viene eseguito all’infinito. P3.1 si avvia solo tramite segnale di trigger esterno, P3.2 si avvia automaticamente all’accensione, senza bisogno di trigger.
