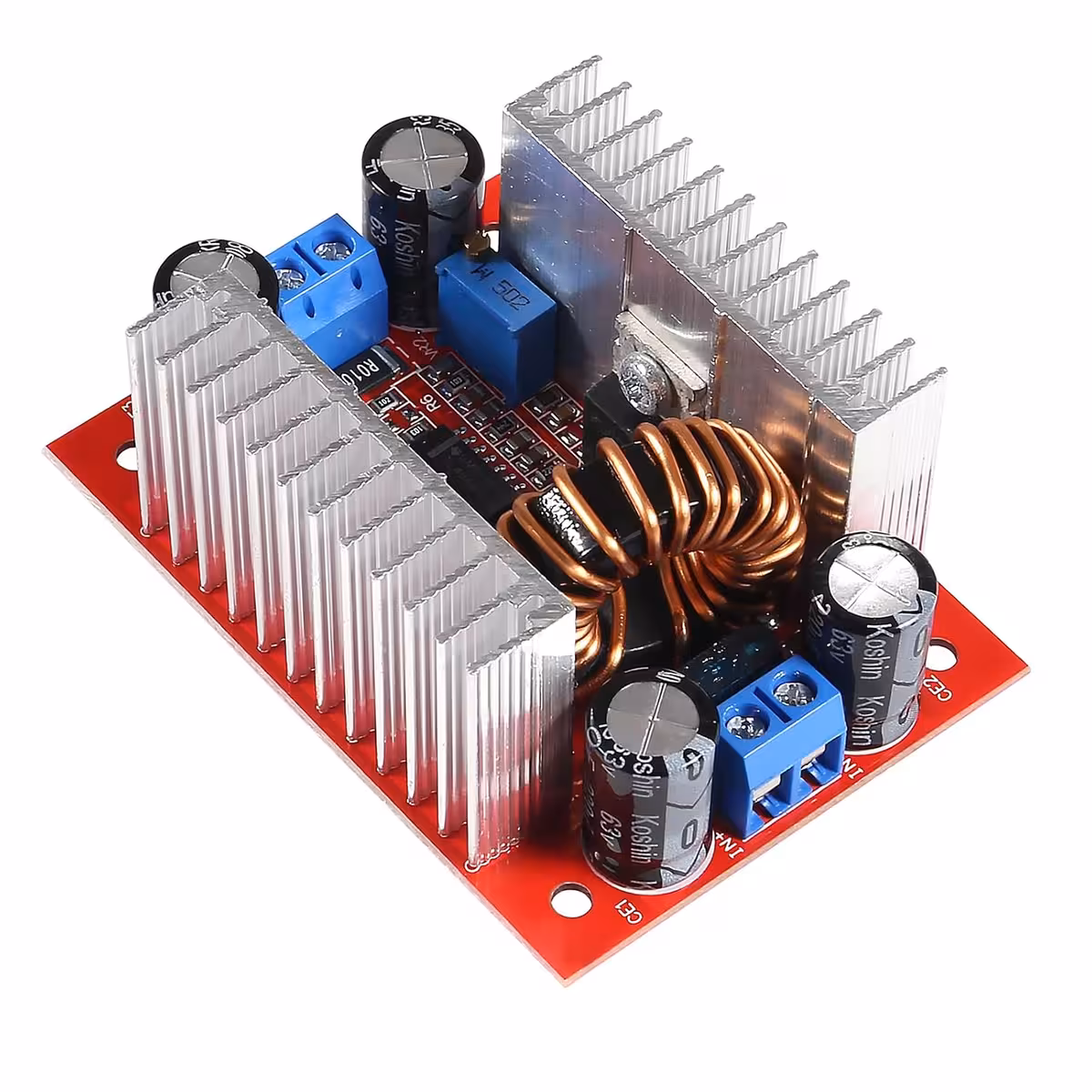

Modulo Step-up Boost DC-DC 400W – Eleva la tensione senza sprechi di energia
Hai una sorgente a 12V e ti servono 24V, 36V o addirittura 48V? Senza un convertitore dedicato, sei bloccato. Il modulo step-up boost DC-DC da 400W risolve esattamente questo problema: trasforma qualsiasi tensione in ingresso tra 8.5V e 50V in un’uscita regolabile fino a 60V, con perdite inferiori al 4% in condizioni ottimali.
Nota: La tensione di uscita deve essere sempre superiore a quella di ingresso. Per correnti in ingresso superiori a 8A, si raccomanda vivamente l’uso di una ventilazione attiva.
Perché scegliere questo modello? (Vantaggi principali):
- Potenza reale di 400W — supporta carichi continui senza cedimenti durante i picchi di corrente
- Efficienza fino al 96% — su 100W consumati, 96W arrivano al carico, non al dissipatore
- Doppia regolazione indipendente — un potenziometro per la tensione e uno per la corrente massima; imposti esattamente ciò che ti serve, senza compromessi
- Frequenza 150kHz — ripple in uscita ridotto, componenti passivi più compatti e una risposta dinamica più rapida rispetto ai convertitori standard da 50-100kHz
- Protezione integrata con fusibile auto da 15A — in caso di guasto, interviene il fusibile, proteggendo il modulo e il carico
- Dissipatori integrati — per carichi moderati (sotto gli 8A in ingresso) funziona senza accessori aggiuntivi

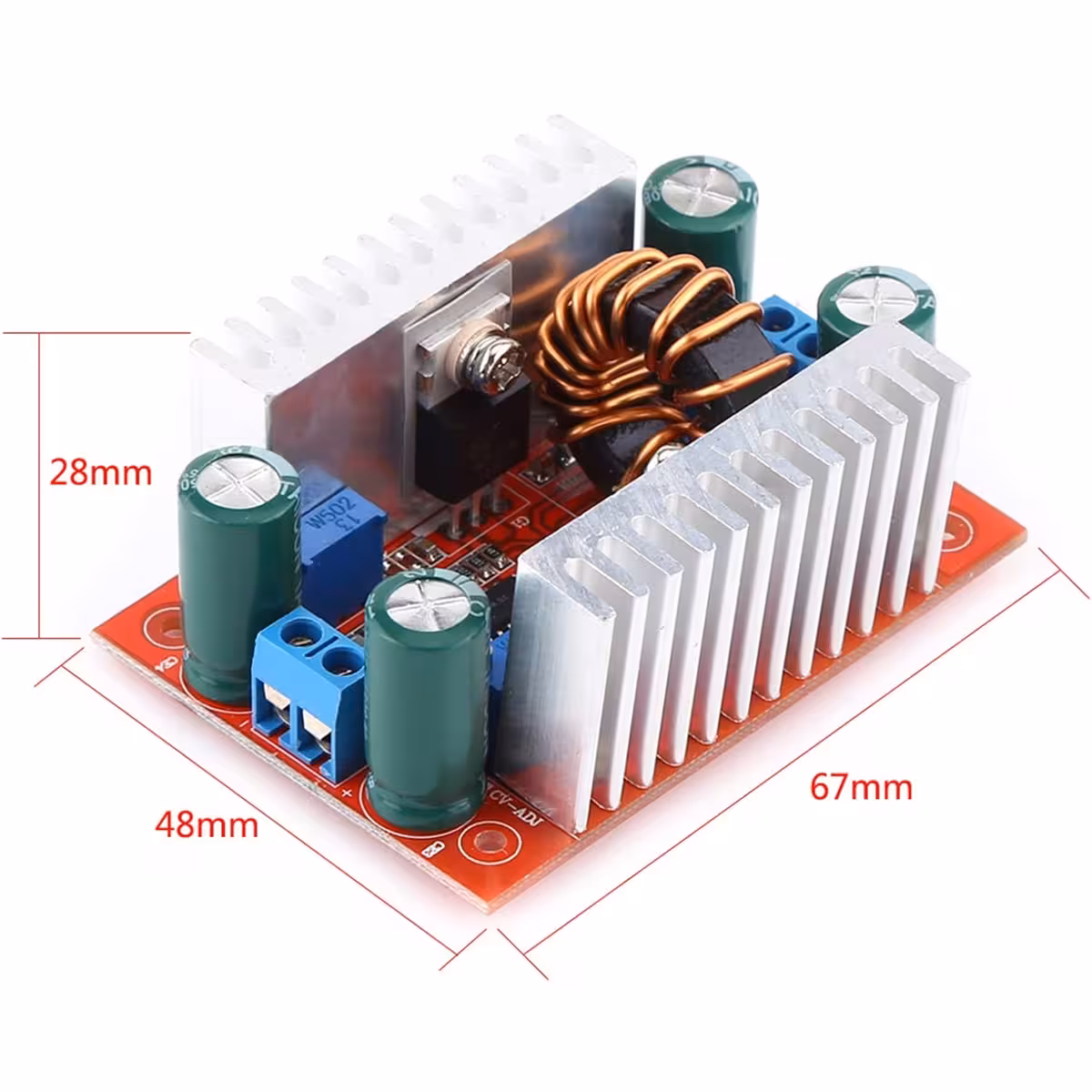

- Dimensioni compatte 48×67×28mm — si inserisce facilmente in qualsiasi case per progetti DIY o alimentatori da laboratorio
Dettagli e Prestazioni
Il cuore del modulo è un convertitore boost commutato a 150kHz: l’alta frequenza consente l’uso di induttori e condensatori più piccoli, garantendo soprattutto un ripple in uscita inferiore rispetto alle soluzioni più lente. La corrente massima in ingresso è di 15A, mentre in uscita raggiunge i 12A; il valore esatto dipende dal rapporto tra le tensioni di ingresso e di uscita: maggiore è la differenza, minore sarà la corrente di uscita disponibile. La regolazione è semplice e intuitiva tramite cacciavite: potenziometro di destra per la tensione, quello di sinistra per il limite di corrente.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso | 8.5V – 50V DC |
| Tensione di uscita | 10V – 60V DC (regolabile) |
| Potenza massima | 400W |
| Corrente max ingresso | 15A (ventilazione attiva consigliata sopra 8A) |
| Corrente max uscita | 12A (dipendente dal rapporto di tensione) |
| Efficienza di conversione | fino al 96% |
| Frequenza operativa | 150kHz |
| Protezione integrata | Fusibile auto 15A |
| Tipo regolazione | 2 potenziometri indipendenti (tensione + corrente) |
| Dimensioni | 48mm × 67mm × 28mm |

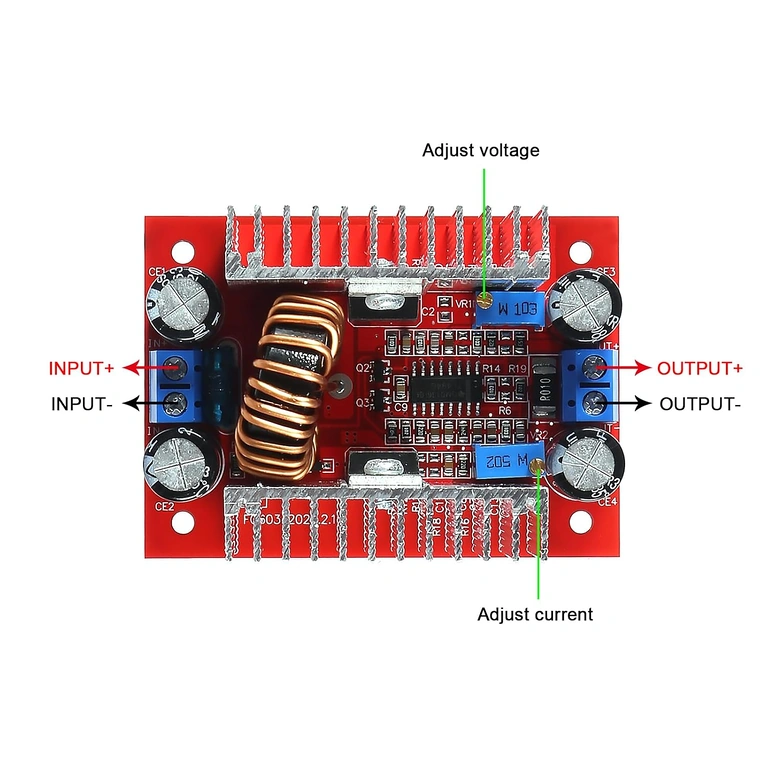

Istruzioni di Configurazione e Utilizzo
- Collega l’alimentatore ai terminali di ingresso (es. 12V DC) senza alcun carico collegato.
- Ruota il potenziometro della corrente (sinistra) al valore massimo desiderato prima di qualsiasi altra regolazione, altrimenti potrebbe bloccare la regolazione della tensione.
- Regola il potenziometro della tensione (destra) con un cacciavite fino al valore desiderato, verificando con un multimetro ai terminali di uscita.
- Collega il carico e monitora la corrente. Se la tensione cala bruscamente, aumenta il limite di corrente agendo sul potenziometro di sinistra.
- Per correnti in ingresso superiori a 8A, installa una ventola attiva puntata verso i dissipatori del modulo.
- Problema comune: La tensione non risponde alla regolazione? Verifica che il potenziometro della corrente non sia impostato al minimo, poiché limita anche la tensione di uscita se troppo basso.
Contenuto della confezione
- 1x Modulo Step-up Boost DC-DC 400W 15A
- 1x Fusibile auto 15A (pre-installato)
Domande Frequenti
Posso usare il modulo per caricare batterie LiPo o Li-ion?
Sì. Imposta la tensione e la corrente di uscita sui valori corretti per la chimica della tua batteria prima di collegarla. Il modulo funziona come sorgente CC/CV, ideale per una ricarica controllata.
Ho bisogno di una ventola o il dissipatore integrato è sufficiente?
Sotto gli 8A in ingresso, i dissipatori integrati sono sufficienti. Oltre gli 8A o in caso di utilizzo continuo alla massima potenza, aggiungi una ventola attiva per evitare il rischio di surriscaldamento.
Funziona se alimentato direttamente da una batteria auto da 12V?
Certamente, i 12V rientrano perfettamente nel range 8.5V–50V. Assicurati solo che la batteria sia in grado di erogare la corrente necessaria senza scendere sotto gli 8.5V sotto carico.
Perché la tensione di uscita non cambia quando ruoto il potenziometro?
Molto probabilmente il potenziometro della corrente (sinistra) è impostato troppo basso e limita implicitamente anche la tensione. Aumentalo e riprova la regolazione della tensione.
Cosa succede se supero i 50V in ingresso?
Il modulo non è progettato per tensioni superiori a 50V. Il superamento di questo limite può danneggiare permanentemente i componenti interni. Utilizza sempre una sorgente stabilizzata entro i limiti specificati.
