Relè automatico per il controllo del livello dell’acqua con 3 sonde – gestione pompa senza supervisione
Ti capita di dimenticare la pompa accesa, facendo traboccare il serbatoio? O peggio, che il livello scenda troppo causando il funzionamento a secco della pompa? Questo relè di controllo automatico risolve il problema alla radice: avvia e arresta la pompa autonomamente in base al livello rilevato dalle sonde. Non dovrai più intervenire manualmente.

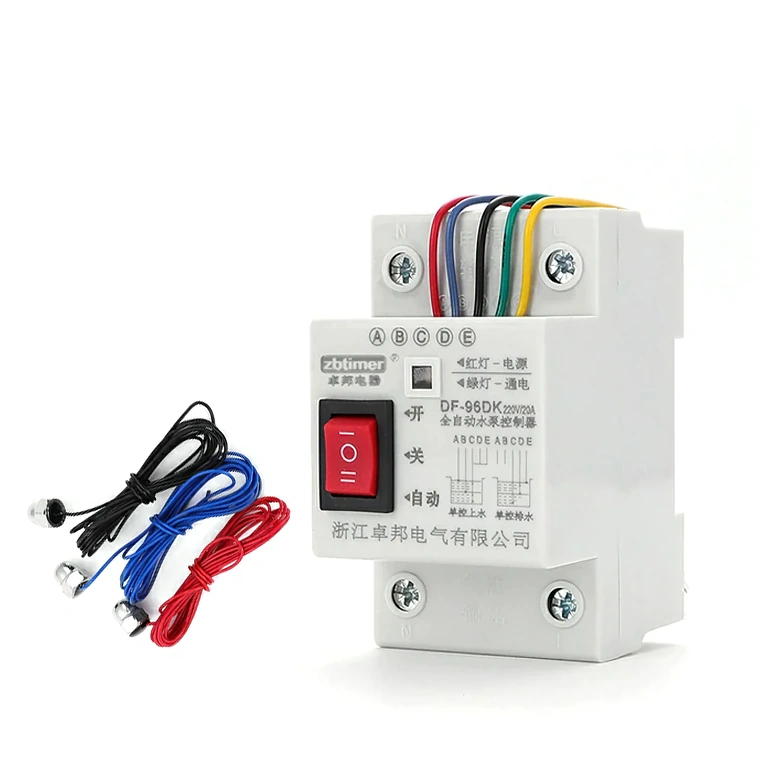

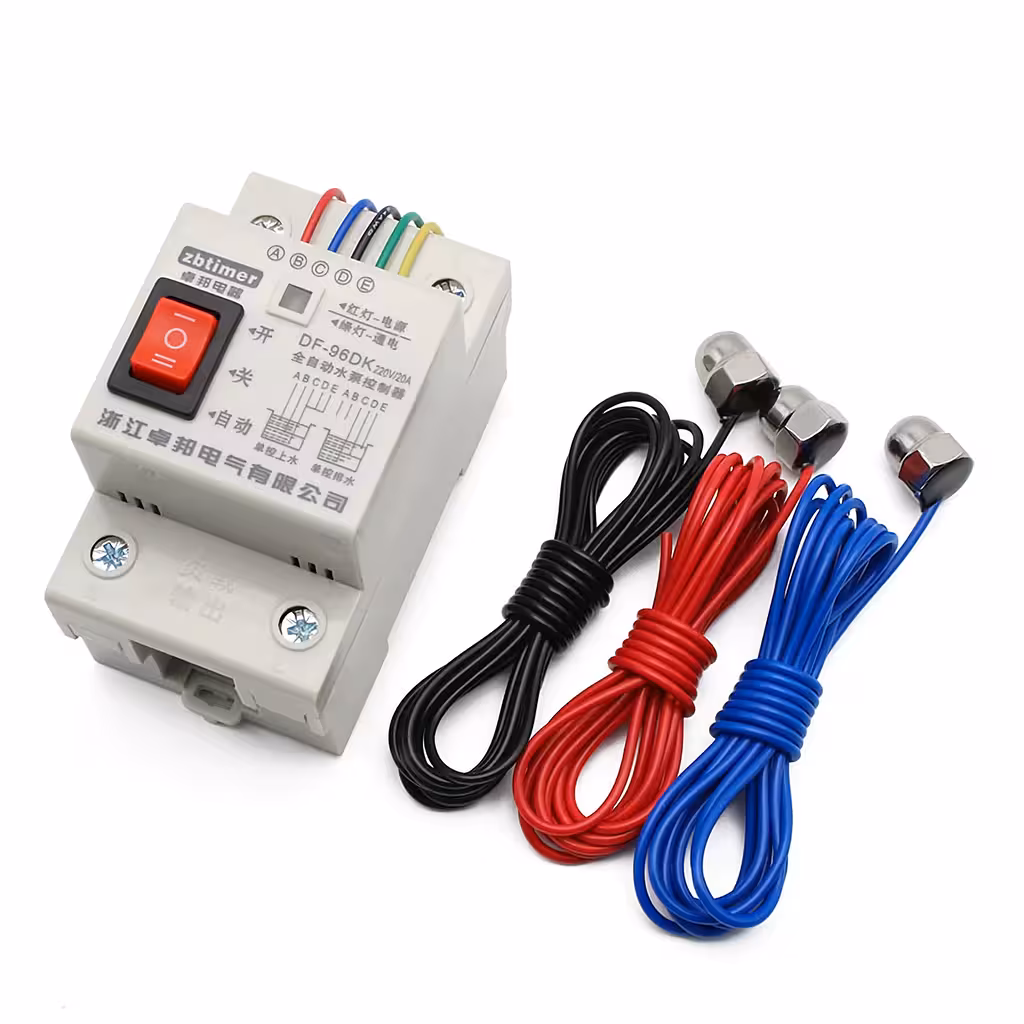

Nota: La confezione include il relè di controllo e 3 sonde di livello (da 5 m ciascuna). La pompa dell’acqua non è inclusa.
Perché scegliere questo modello? (Vantaggi principali):
- 3 sonde da 5 m incluse — copertura immediata per serbatoi profondi o cisterne di medie dimensioni, senza costi aggiuntivi
- Uscita relè 20A / 220V resistivi — supporta pompe ad alta potenza senza rischio di sovraccarico

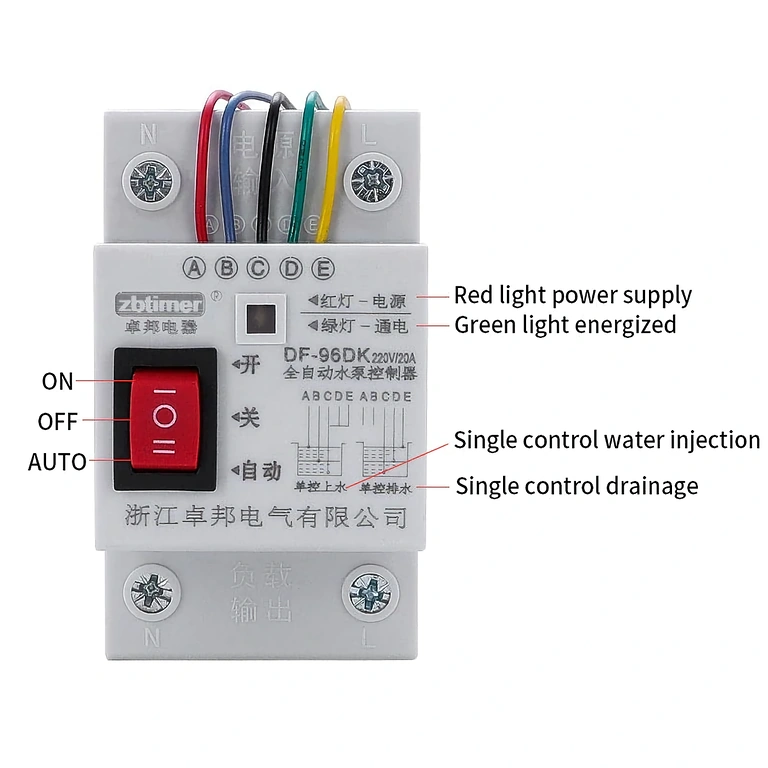

- 3 modalità: AUTO / ON / OFF — passa al comando manuale in pochi secondi, senza modificare i cablaggi
- 4 scenari preconfigurati — riempimento, svuotamento, mantenimento livello minimo o trasferimento tra due serbatoi, con istruzioni di collegamento chiare
- Codifica a colori (rosso, blu, nero, verde, giallo) — identifica ogni sonda a colpo d’occhio, eliminando quasi del tutto il rischio di errori di cablaggio

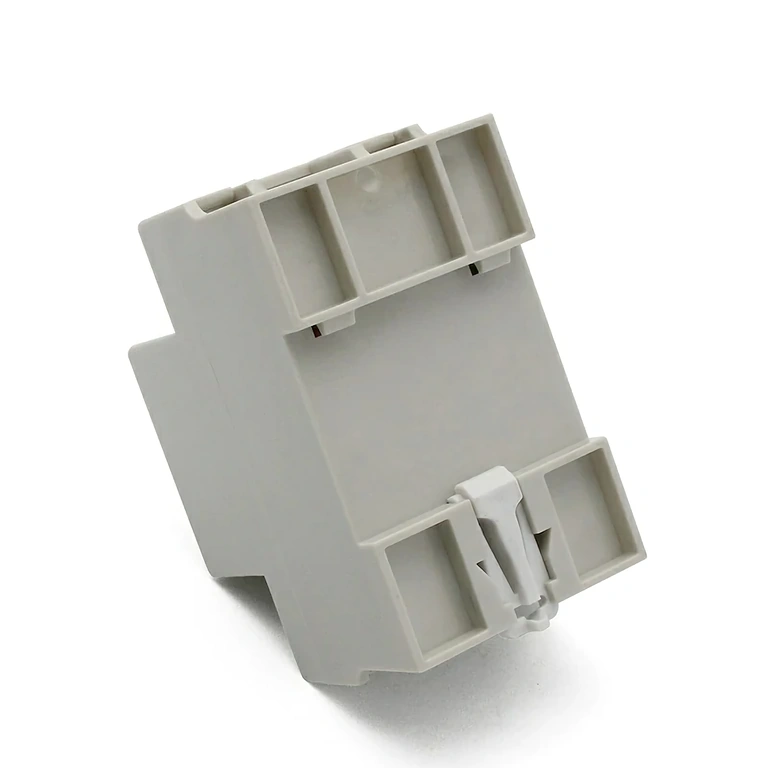

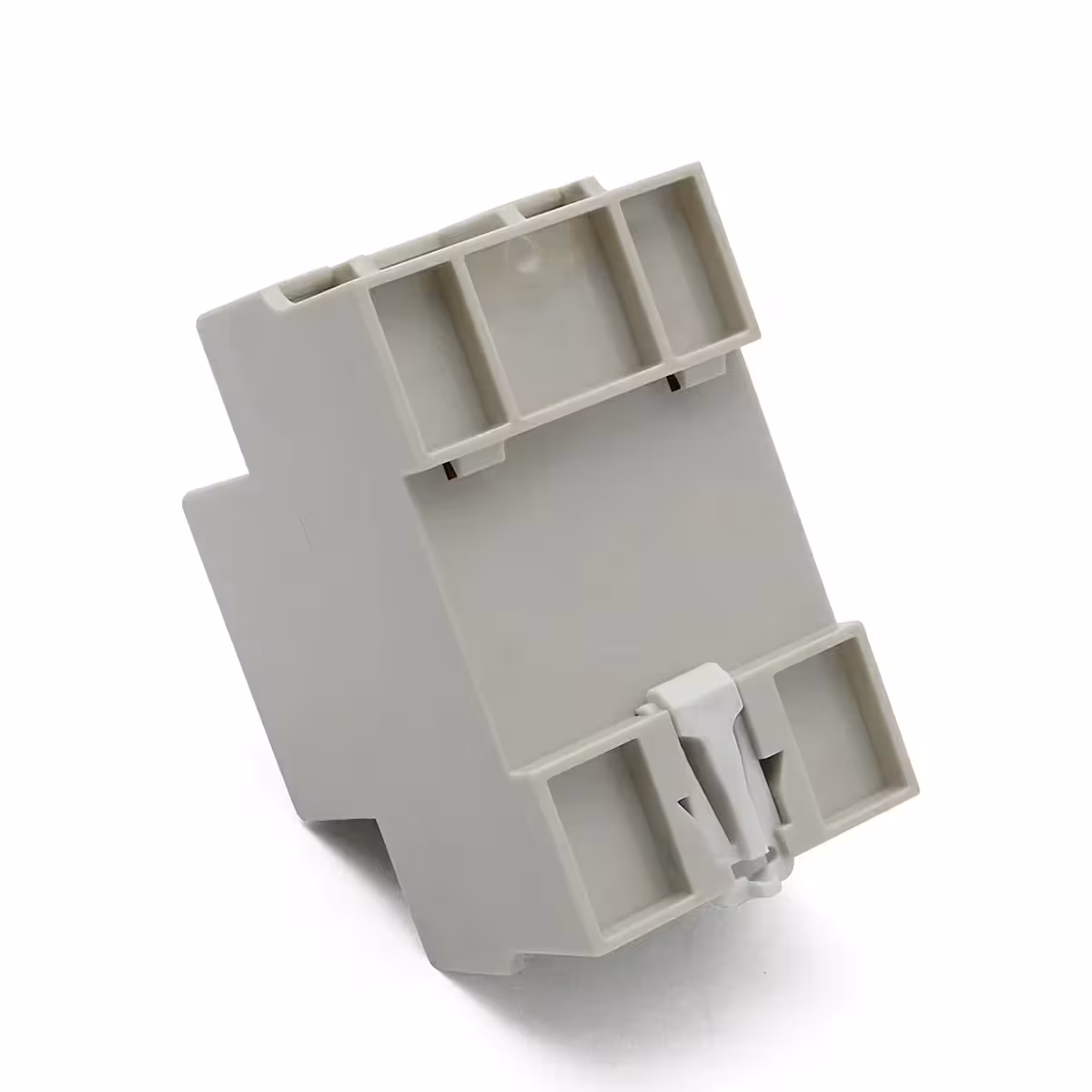

- Dimensioni compatte 86×66×49 mm — si installa facilmente in qualsiasi quadro elettrico o scatola di derivazione
Dettagli e Prestazioni
Il rilevamento del livello si basa sulla conducibilità elettrica: le sonde metalliche immerse nell’acqua chiudono il circuito al contatto con il liquido, attivando o disattivando il relè senza bisogno di sensori complessi. Il relè supporta 20A per carichi resistivi e 10A per carichi induttivi (motori, pompe), rendendolo compatibile con la maggior parte delle pompe sommergibili o di superficie per uso domestico e semi-industriale. Il selettore a tre posizioni offre un controllo immediato: se desideri avviare o arrestare la pompa manualmente, non è necessario scollegare nulla.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione nominale | 220V AC |
| Uscita relè – carico resistivo | 20A / 220V |
| Uscita relè – carico induttivo | 10A / 220V |
| Numero sonde incluse | 3 sonde |
| Lunghezza sonde | 5 metri ciascuna |
| Modalità di funzionamento | ON / OFF / AUTO |
| Dimensioni custodia | 86 × 66 × 49 mm |
| Applicazioni compatibili | Serbatoi, cisterne, piscine, acquari |
Istruzioni di Programmazione e Utilizzo

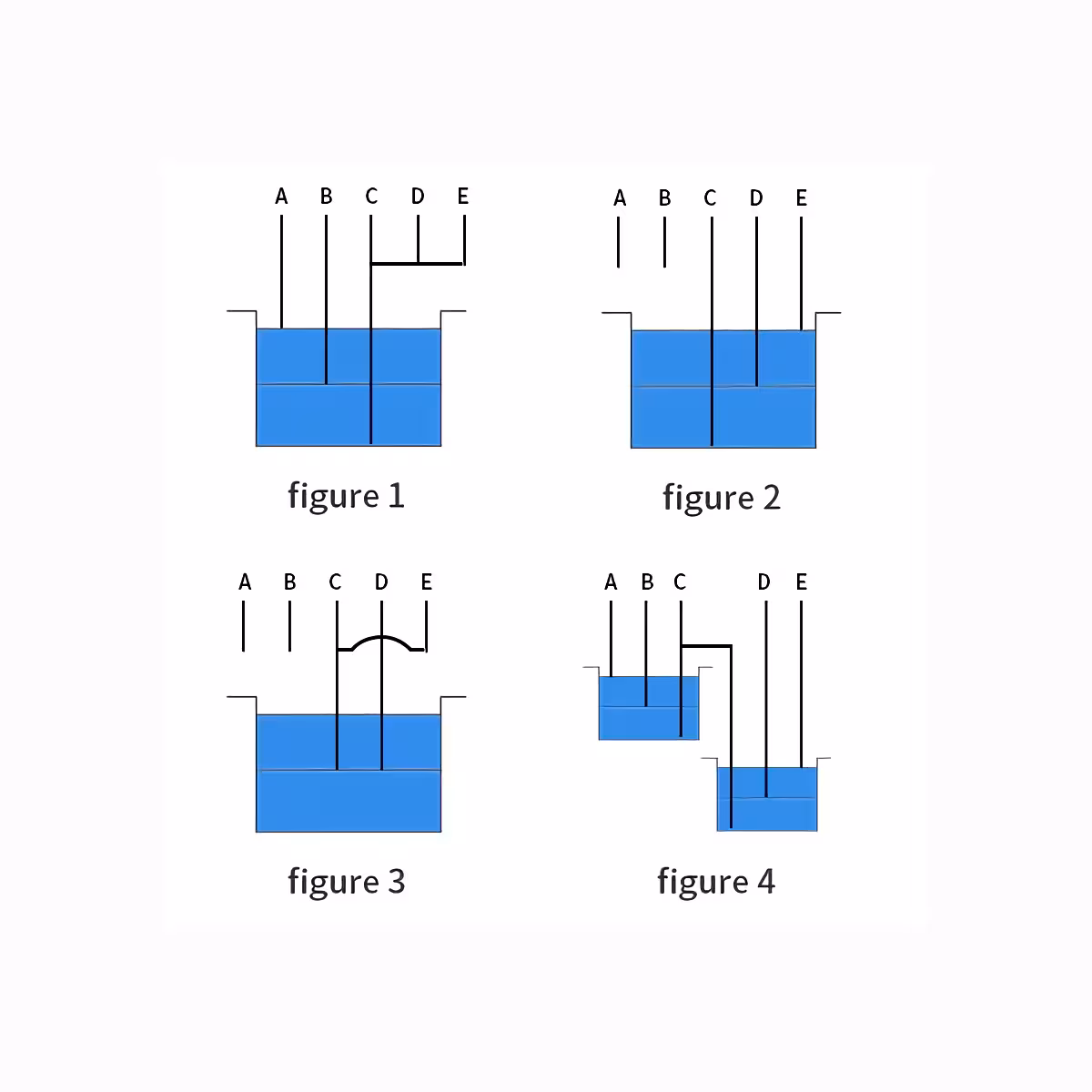

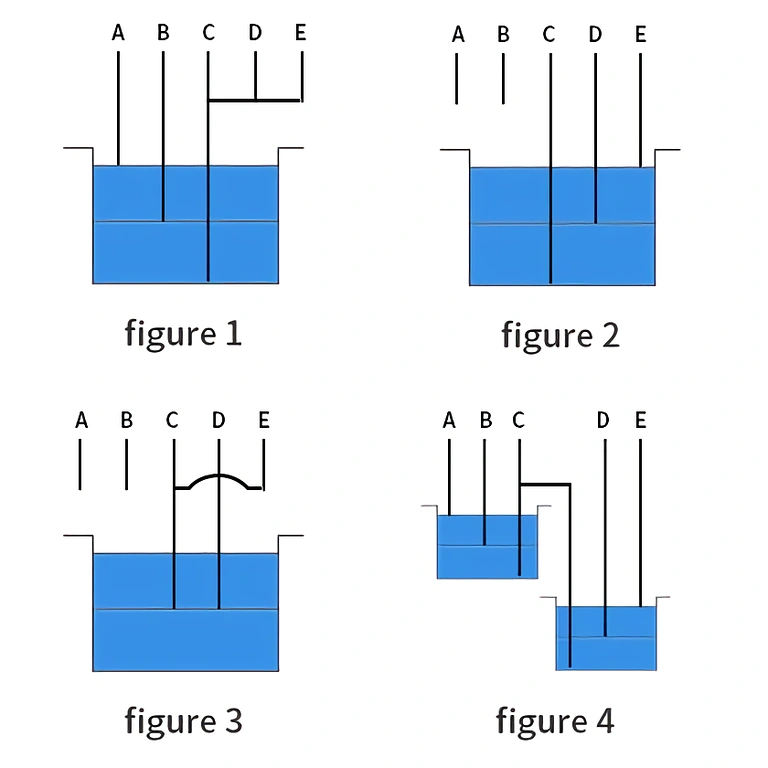

- Riempimento automatico serbatoio (Figura 1): Collega la sonda A (rossa) al livello superiore (arresto pompa a serbatoio pieno); la sonda B (blu) al livello inferiore (avvio pompa); la sonda C (nera) come linea comune di fondo. Le sonde D (verde) ed E (gialla) vanno collegate insieme alla C.
- Svuotamento automatico serbatoio (Figura 2): La sonda E al livello superiore avvia la pompa; la sonda D al livello inferiore la arresta; C rimane la linea comune. Le sonde A e B restano scollegate.
- Mantenimento livello minimo (Figura 3): Collega C e D come punti di controllo per il livello basso; crea un ponte tra E e C. Le sonde A e B restano scollegate. La pompa si arresta automaticamente quando il livello scende sotto la soglia minima.
- Controllo automatico tra due serbatoi (Figura 4): Sonda A al livello superiore del serbatoio superiore (arresto pompa); sonda B al livello inferiore del serbatoio superiore (avvio pompa); C come linea comune per entrambi i serbatoi; sonda D al livello basso del serbatoio inferiore (arresto pompa); sonda E al livello alto del serbatoio inferiore (avvio pompa). Se non è richiesta l’attivazione al livello superiore nel serbatoio inferiore, la sonda E può essere scollegata.
- Imposta il selettore su AUTO per il funzionamento automatico continuo o su ON/OFF per l’intervento manuale immediato.
Contenuto della confezione
- 1× Relè di controllo automatico livello acqua 220V

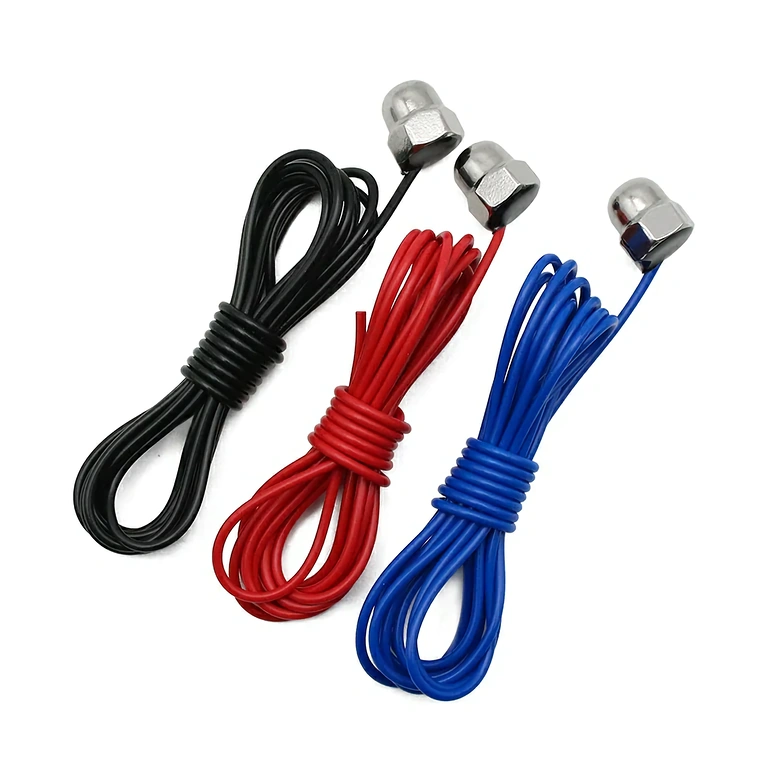

- 3× Sonde di livello in acciaio inox (5 m ciascuna)
Domande Frequenti
È compatibile con qualsiasi tipo di pompa sommergibile?
Sì, funziona con pompe sommergibili e di superficie a 220V AC, a condizione che la corrente assorbita non superi i 20A (resistivi) o 10A (induttivi). Verifica la scheda tecnica della tua pompa prima dell’installazione.
Posso usare le sonde in acqua salata o trattata con cloro (piscine)?
Sì. Le sonde sono resistenti alla corrosione e adatte ad acqua clorata o salata con concentrazioni standard. In ambienti chimicamente molto aggressivi, ti consigliamo di ispezionarle periodicamente e sostituirle in caso di segni di deterioramento.
Posso prolungare i cavi delle sonde oltre i 5 metri?
Sì, utilizzando cavo elettrico idoneo e giunzioni a tenuta stagna. Per distanze superiori ai 20 m, si consiglia l’uso di cavo schermato per ridurre le interferenze elettriche che potrebbero causare falsi contatti.
Cosa succede dopo un’interruzione di corrente?
Al ripristino della tensione, il relè riprende il funzionamento in base alla posizione del selettore e al livello dell’acqua rilevato in quel momento. Non essendoci una memoria di stato interna, la pompa reagisce istantaneamente alle condizioni presenti.
Può controllare il trasferimento tra due serbatoi contemporaneamente?
Sì. Seguendo lo scenario descritto nella Figura 4, il relè monitora il livello di entrambi i serbatoi utilizzando le 3 sonde incluse e gestisce automaticamente il trasferimento dell’acqua.
