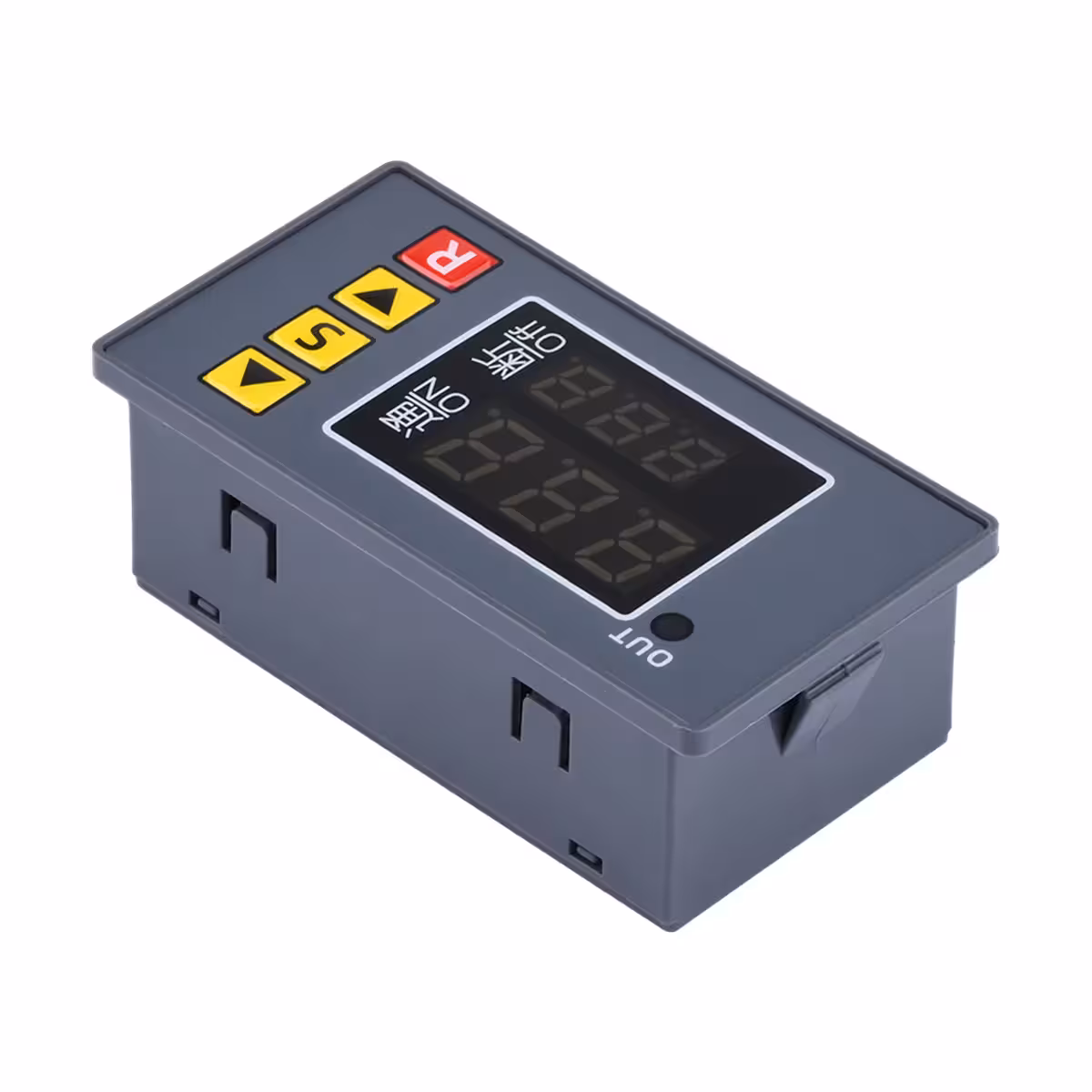

Relè temporizzatore ciclico 24V DC — temporizzazione precisa con memoria integrata
La pompa si avvia troppo presto? La ventola rimane sempre accesa? L’impianto di irrigazione va in tilt dopo un’interruzione di corrente? Se riscontri spesso questi problemi, questo temporizzatore ciclico 24V DC con memoria non volatile è la soluzione definitiva: non dovrai più reimpostare i parametri dopo ogni blackout.

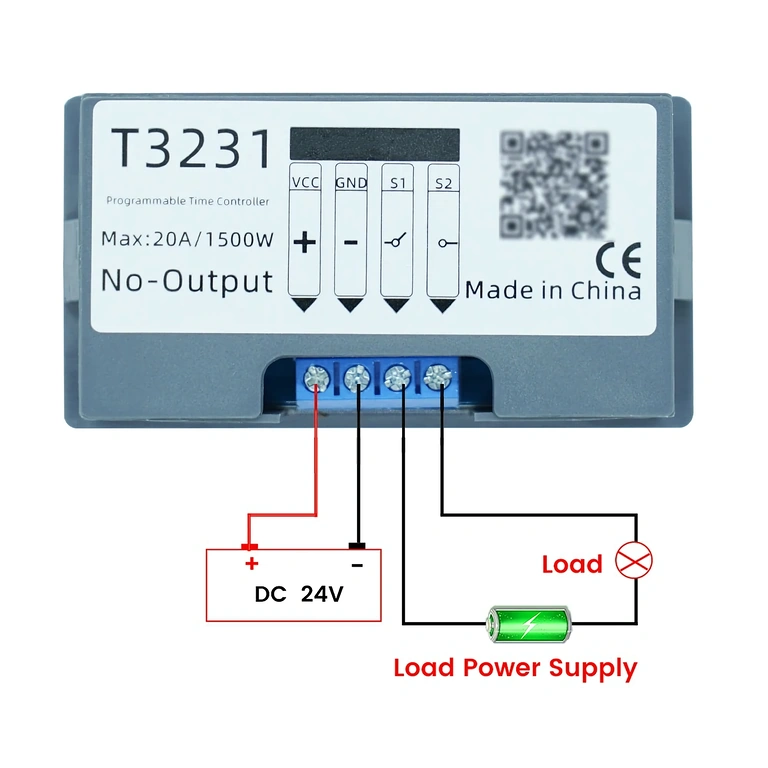

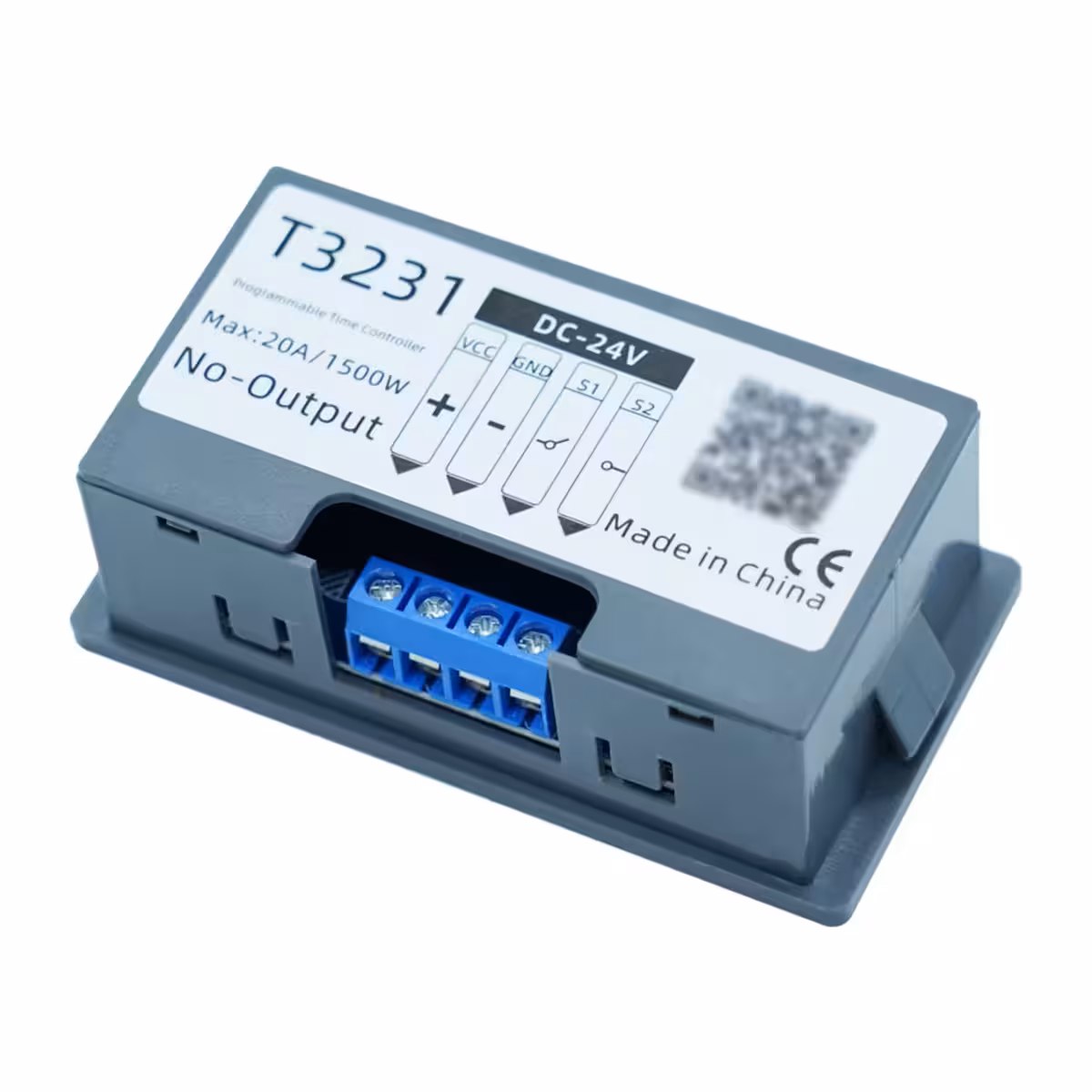

Nota: Il modulo funziona esclusivamente a 24V DC. Per utilizzare la porta di trigger esterno (XH-2.45-2P), è necessario saldare un connettore o dei cavi sui pad dedicati.
Perché scegliere questo modello? (Vantaggi principali):
- Memoria in caso di interruzione di corrente — i parametri P0–P5 e i tempi ON/OFF vengono salvati; il ciclo riprende automaticamente al ripristino dell’alimentazione, senza interventi manuali.

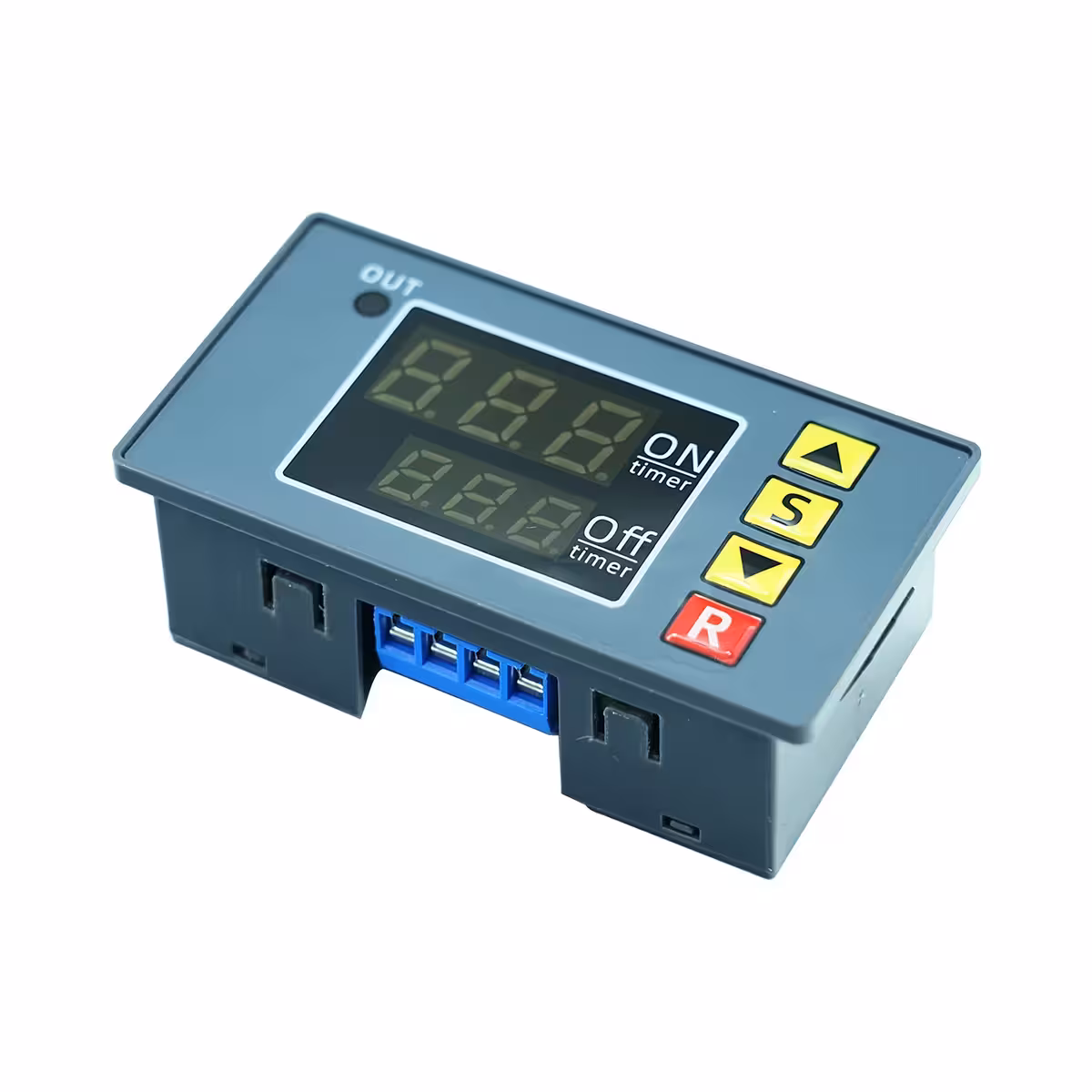

- Intervallo di temporizzazione 0–999 in secondi, minuti o ore — l’unità di tempo è impostabile indipendentemente per la fase ON e OFF, permettendo combinazioni flessibili (es. 10 secondi acceso, 2 ore spento).
- Uscita relè 10A contatto NO — comanda direttamente pompe, ventole o strisce LED senza bisogno di moduli di potenza aggiuntivi.
- Funzionamento ciclico 1–999 cicli o loop infinito — arresto automatico dopo un numero predefinito di iterazioni, ideale per dosatori o sistemi di irrigazione a tempo.
- Doppio trigger: automatico o manuale — avvio immediato all’accensione (P4=ON) o tramite comando esterno (pulsante/sensore) collegato alla porta XH-2.45-2P.
- Blocco tasti P5 — dopo la configurazione, è possibile bloccare la tastiera per evitare modifiche accidentali in contesti industriali o agricoli.
Dettagli e Prestazioni
Il modulo opera a 24V DC e può commutare carichi fino a 10A tramite il contatto normalmente aperto (NO), ideale per la maggior parte delle pompe di piccole/medie dimensioni e sistemi di ventilazione. Le fasi ON e OFF sono configurabili in modo indipendente, consentendo scenari asimmetrici in un dispositivo compatto da 79,5 × 42,1 × 27,8 mm. L’indicatore LED OUT fornisce un feedback visivo immediato sullo stato del relè.

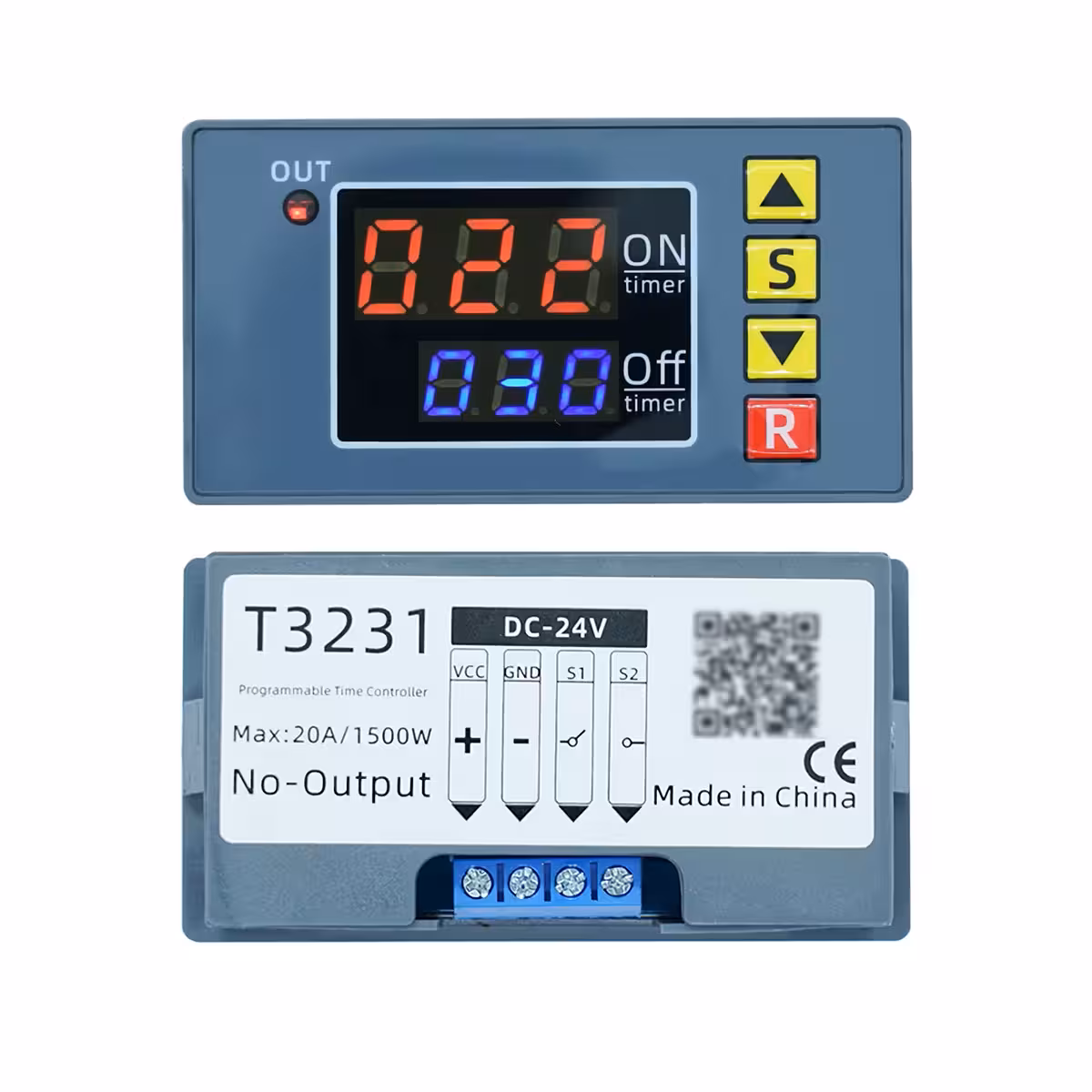

| Parametro | Dettaglio |
|---|---|
| Tensione di alimentazione | 24V DC |
| Uscita relè | 1 canale, contatto NO, fino a 10A |
| Unità di tempo | Secondi / Minuti / Ore (selezionabili indipendentemente) |
| Intervallo di temporizzazione | 0 – 999 s/min/h |
| Funzione ciclica | Loop infinito o 1–999 cicli |
| Ritardo accensione / spegnimento | Supportato |
| Trigger | Automatico (P4=ON) o manuale (pulsante R / porta esterna) |
| Memoria in caso di blackout | Sì — memoria non volatile, salva tutti i parametri |

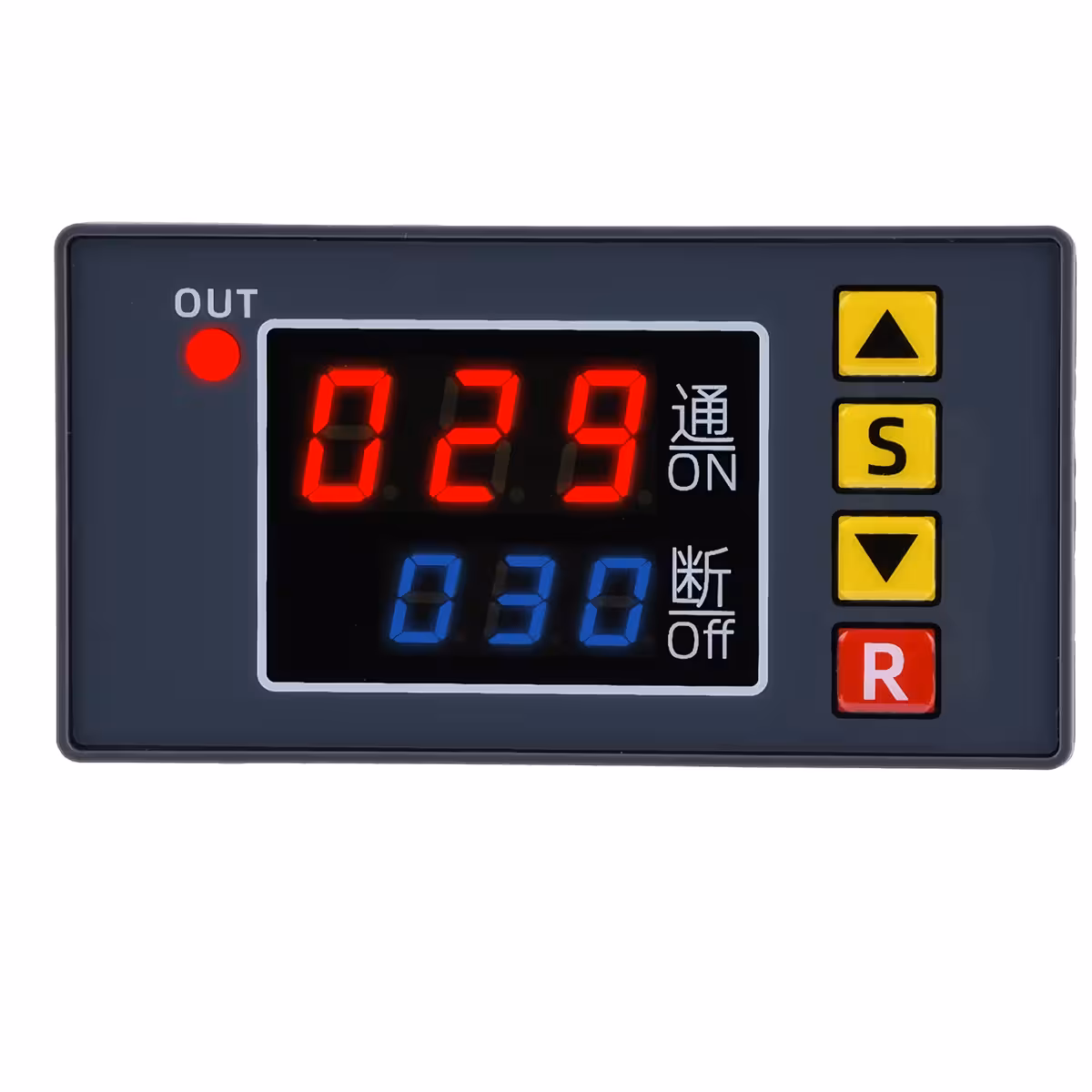

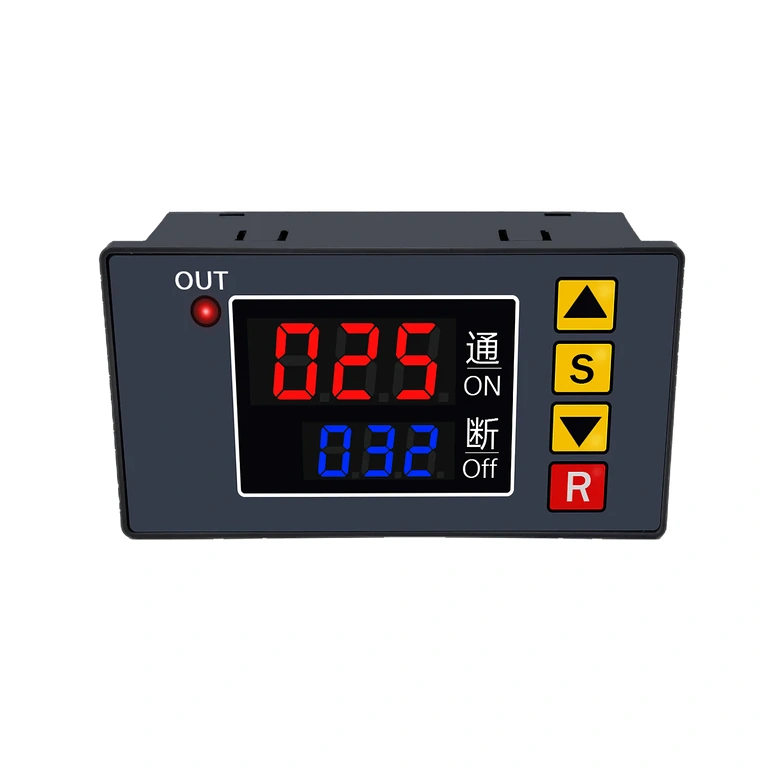

| Indicatore LED OUT | Acceso = relè attivo, Spento = inattivo |

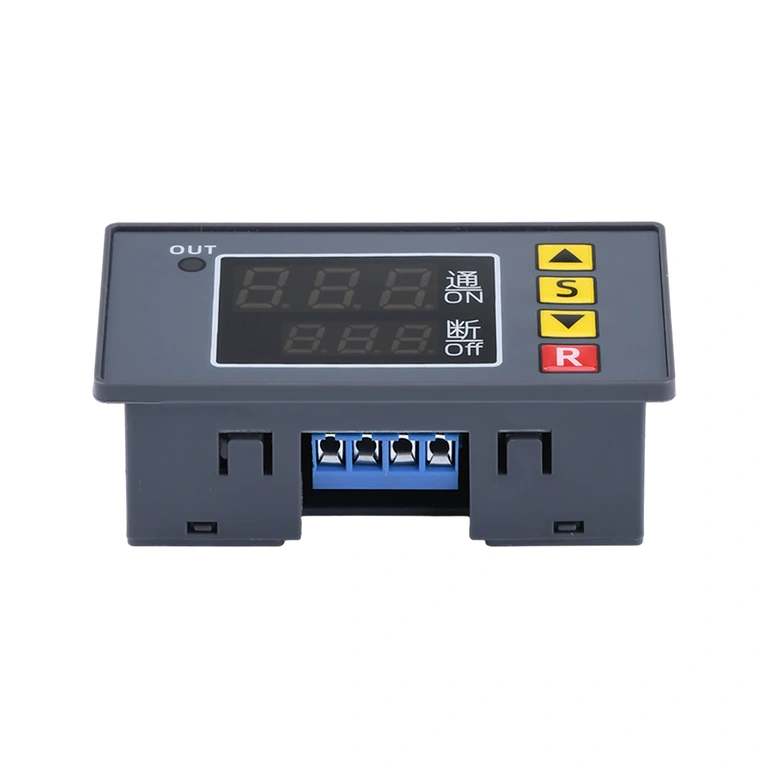

| Porta trigger esterno | XH-2.45-2P (richiede saldatura) |

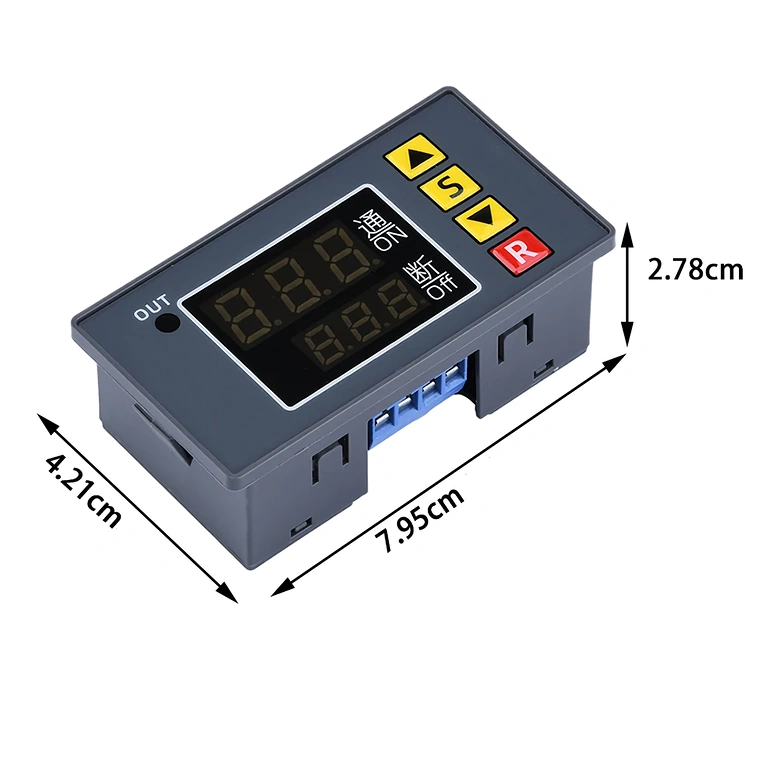

| Dimensioni modulo | 79,5 × 42,1 × 27,8 mm |

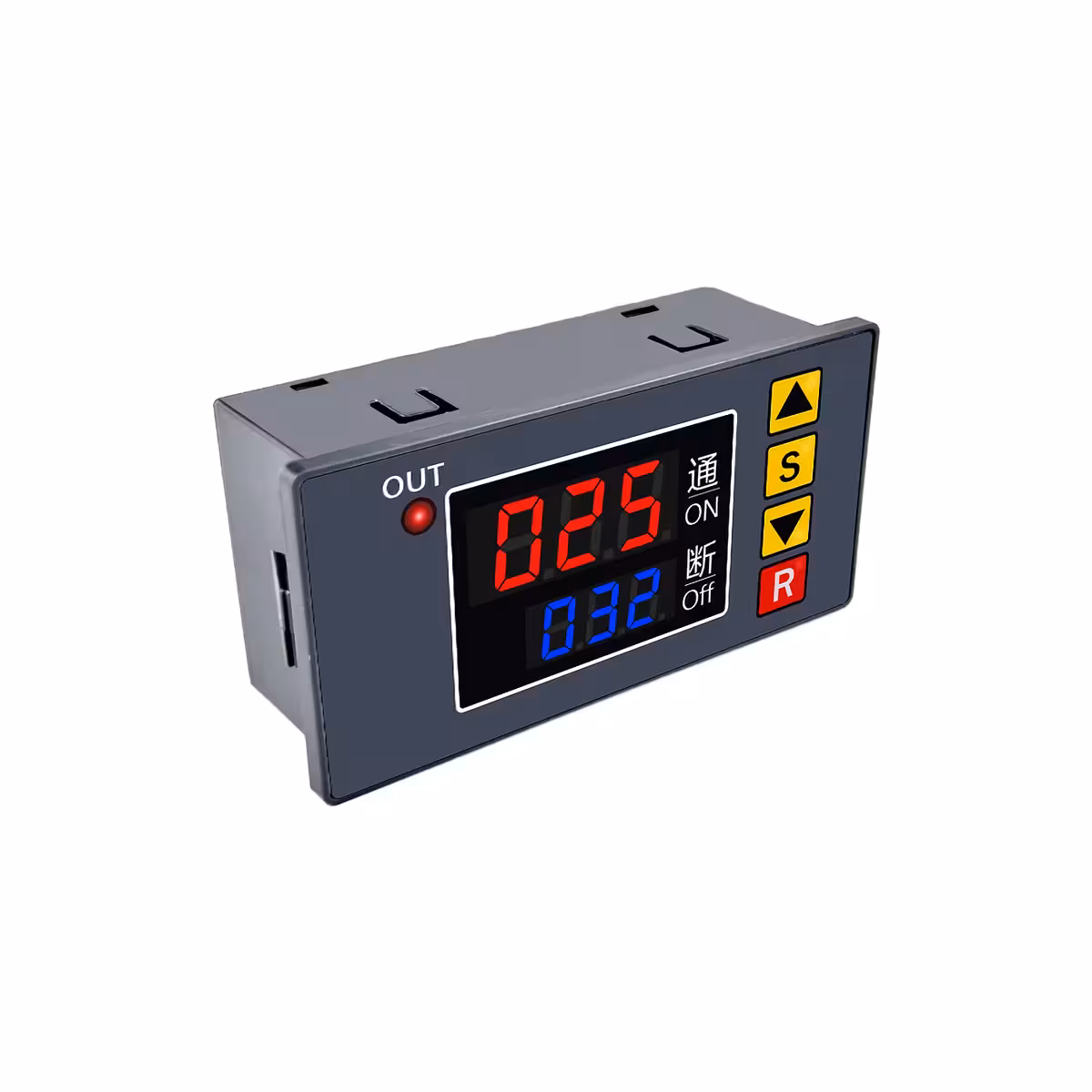

| Foro per montaggio a pannello | 77 × 39,3 mm |
Istruzioni di programmazione

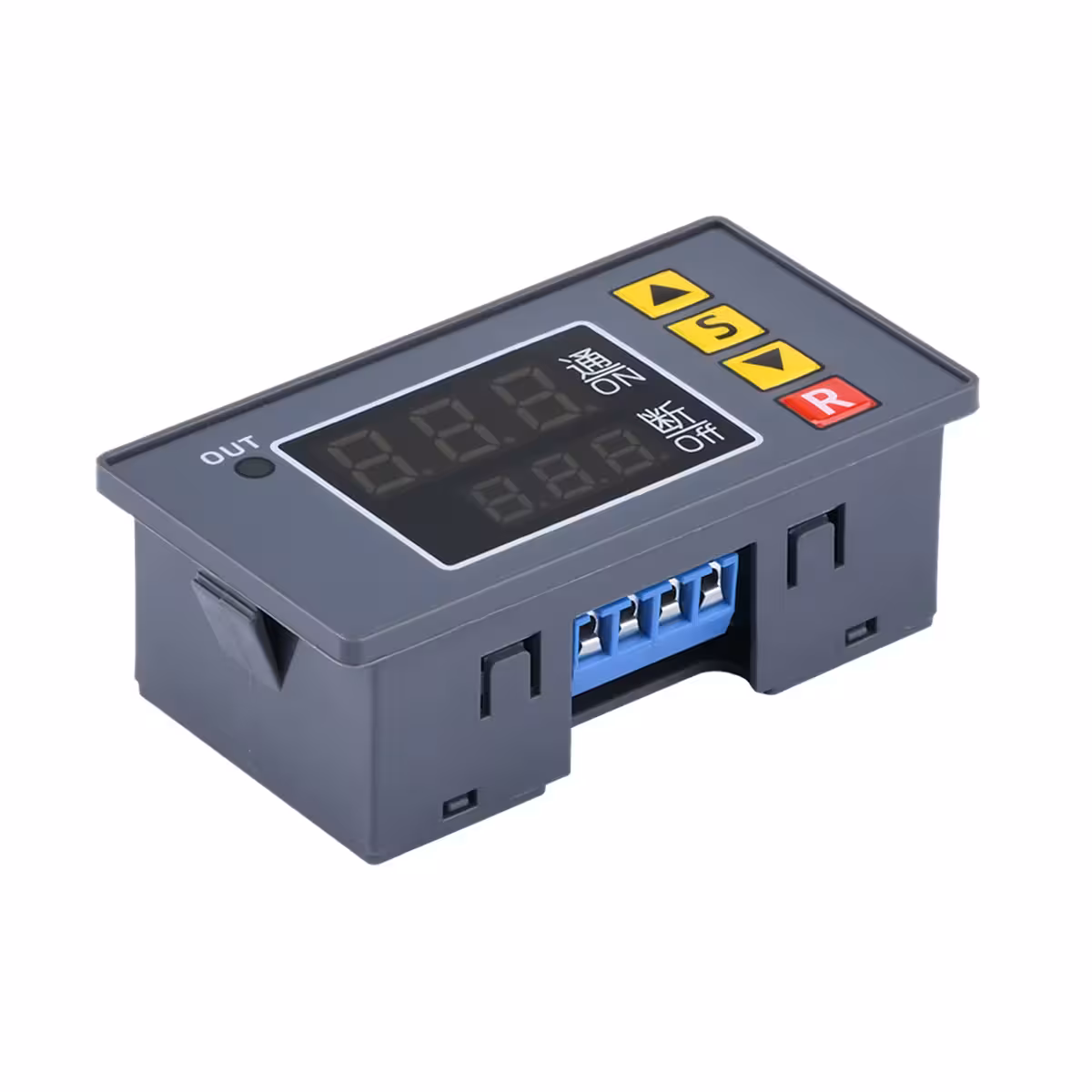

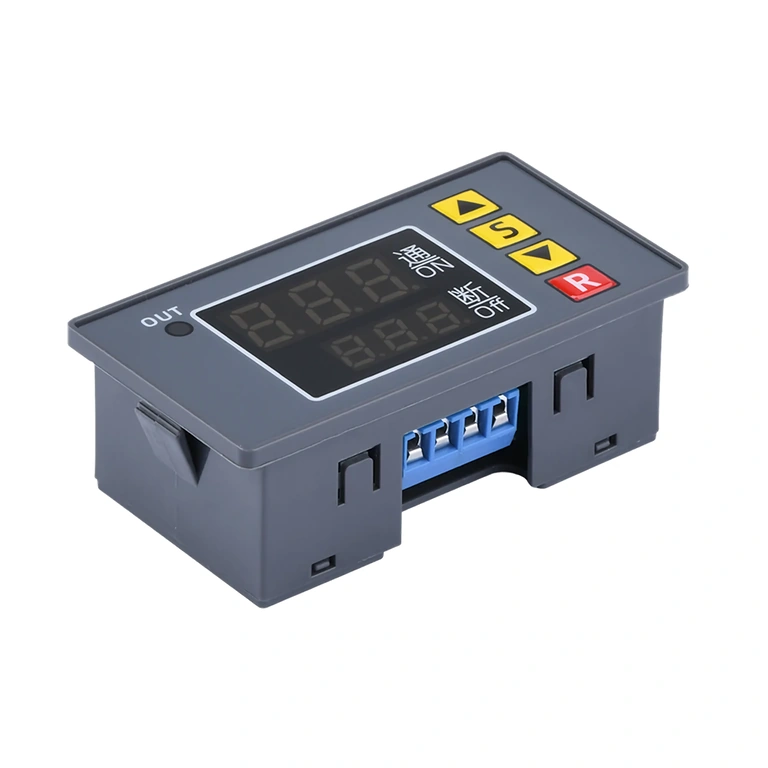

- Tieni premuto il pulsante S per 6 secondi per accedere al menu.
- Premi brevemente S per navigare tra i codici P0–P5: P0 = unità tempo ON, P1 = unità tempo OFF, P2 = priorità ciclo, P3 = numero cicli, P4 = modalità trigger, P5 = blocco tasti.
- Usa i tasti ▲ e ▼ per modificare i valori.
- Fai doppio clic su S per impostare in sequenza il tempo di accensione (ON) e quello di spegnimento (OFF).
- Se non viene premuto alcun tasto per 6 secondi, le impostazioni vengono salvate automaticamente.
- In modalità automatica (P4=ON), il ciclo parte subito dopo l’alimentazione.
- In modalità manuale (P4=OFF), premi il tasto R o attiva l’ingresso esterno per avviare il ciclo.
- Esempio ciclo ripetitivo: ON=10s, OFF=5s, P3=OFF → funzionamento continuo.
- Esempio ritardo all’accensione: ON=0, OFF=10s → attivazione dopo 10 secondi dall’accensione.
Contenuto della confezione

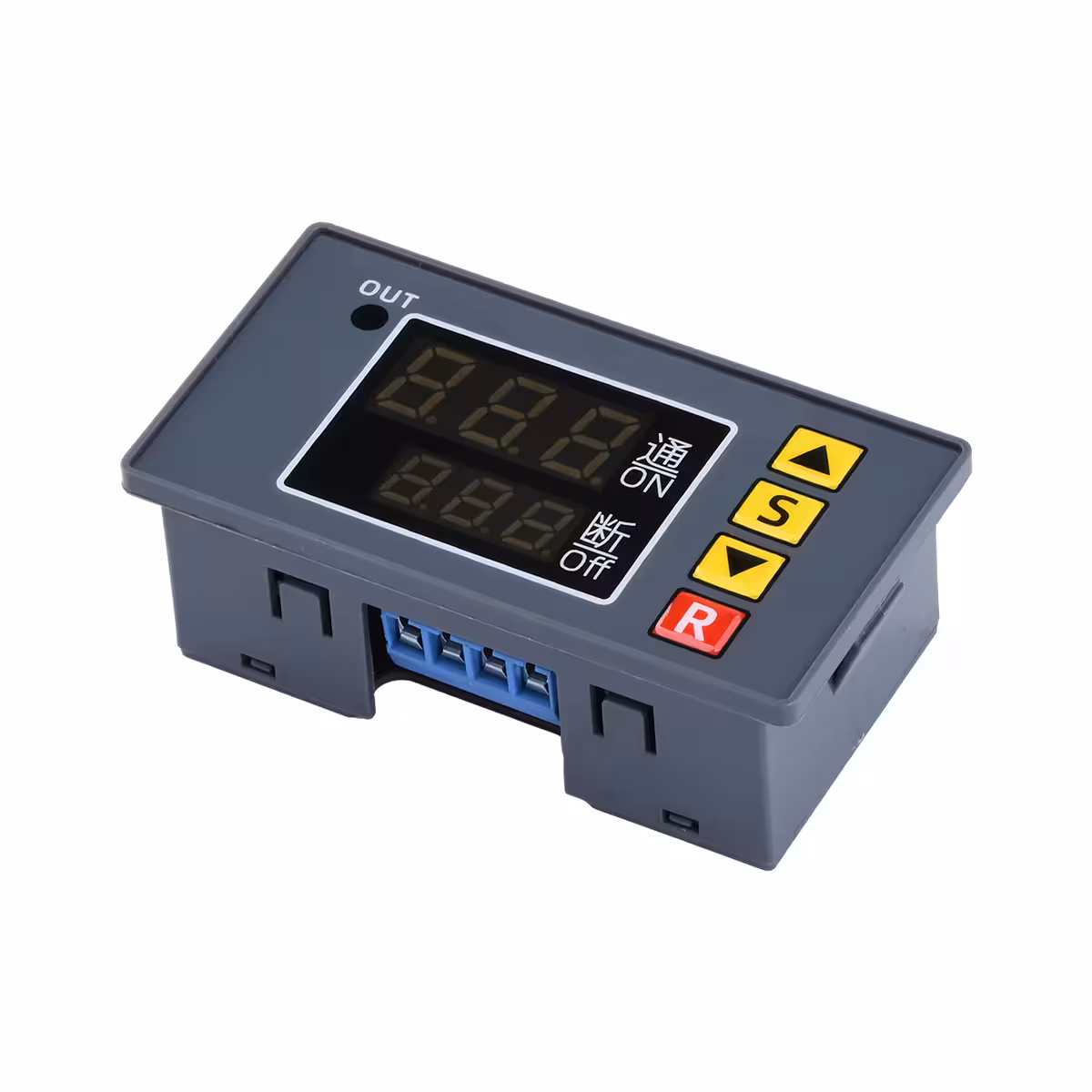

- 1 × Modulo relè temporizzatore ciclico 24V DC programmabile
Domande Frequenti
Posso alimentare questo relè a 12V o 230V?
No. Il modulo è progettato esclusivamente per 24V DC. Tensioni diverse potrebbero danneggiare il circuito in modo permanente.
Qual è il carico massimo gestibile?
Fino a 10A sul contatto NO. Per carichi superiori, si consiglia l’uso di un teleruttore esterno comandato dal relè.
Le impostazioni si perdono in caso di blackout?
No. Grazie alla memoria non volatile, tutti i parametri (P0–P5, tempi ON/OFF) vengono conservati e il ciclo riprende automaticamente al ritorno della corrente.
Come posso attivare il ciclo tramite sensore o pulsante esterno?
Imposta P4=OFF e collega il dispositivo alla porta XH-2.45-2P. Attenzione: la porta richiede la saldatura di un connettore o dei cavi direttamente sui pad.
È possibile limitare il numero di cicli?
Sì. Il parametro P3 consente di scegliere tra loop infinito o un numero fisso di ripetizioni (da 1 a 999), dopodiché il relè si arresterà automaticamente.
