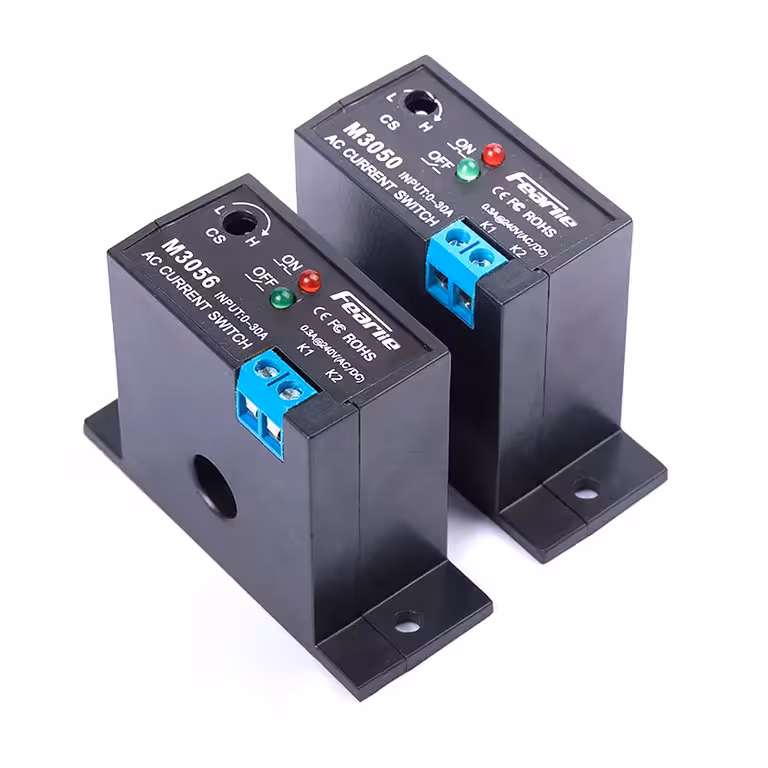

Sensore di rilevamento corrente AC regolabile 0.2–30A – monitoraggio senza contatto e senza alimentazione esterna
Hai bisogno di monitorare un motore, una pompa o un inverter e vuoi sapere esattamente quando scorre corrente nel circuito, senza dover tagliare cavi o aggiungere alimentatori esterni? Il modulo di rilevamento corrente M3050/M3056 si installa in pochi minuti: basta far passare il conduttore attraverso il foro da Ø10 mm e il gioco è fatto. Al resto pensa il sensore.
Nota: L’uscita del modulo è un segnale di comando (max. 0.3A / 240V AC/DC) destinato all’automazione, non un circuito di potenza. Il conduttore monitorato non deve essere tagliato; va semplicemente fatto passare attraverso l’apertura del sensore.
Perché scegliere questo modello? (Vantaggi principali):
- Soglia regolabile 0.2–30A — copri ogni esigenza, dall’illuminazione ai motori industriali, con un unico dispositivo
- Autoalimentato dal campo magnetico — non richiede alimentazione esterna, riducendo il cablaggio e semplificando il quadro elettrico
- Commutazione elettronica senza parti mobili — nessuna usura meccanica, per un numero di cicli praticamente illimitato
- Isolamento galvanico completo — il circuito monitorato e l’uscita di comando sono totalmente separati, proteggendo PLC o sistemi di allarme
- Risposta rapida con lag inferiore all’1% e sovraccarico ammesso del 100% — rileva i picchi di corrente senza danneggiarsi durante gli avviamenti gravosi dei motori
- Custodia in PC ignifugo — resistente alle fiamme e a temperature comprese tra -20°C e +55°C, ideale per quadri industriali o ambienti protetti
Dettagli e Prestazioni
Il principio di funzionamento si basa su un trasformatore di corrente a nucleo toroidale: il conduttore monitorato funge da avvolgimento primario e l’energia indotta alimenta direttamente il circuito interno, senza bisogno di batterie o alimentazione ausiliaria a 24V. La soglia di intervento si imposta con precisione tramite un potenziometro integrato, con risoluzione fine sull’intera gamma 0.2–30A. L’uscita da 0.3A / 240V AC o DC è sufficiente per pilotare un teleruttore, un ingresso PLC o un modulo di allarme. La temperatura operativa estesa, fino a +55°C, ne consente l’installazione anche in quadri elettrici ad alta densità di componenti.
| Parametro | Valore / Dettaglio |
|---|---|

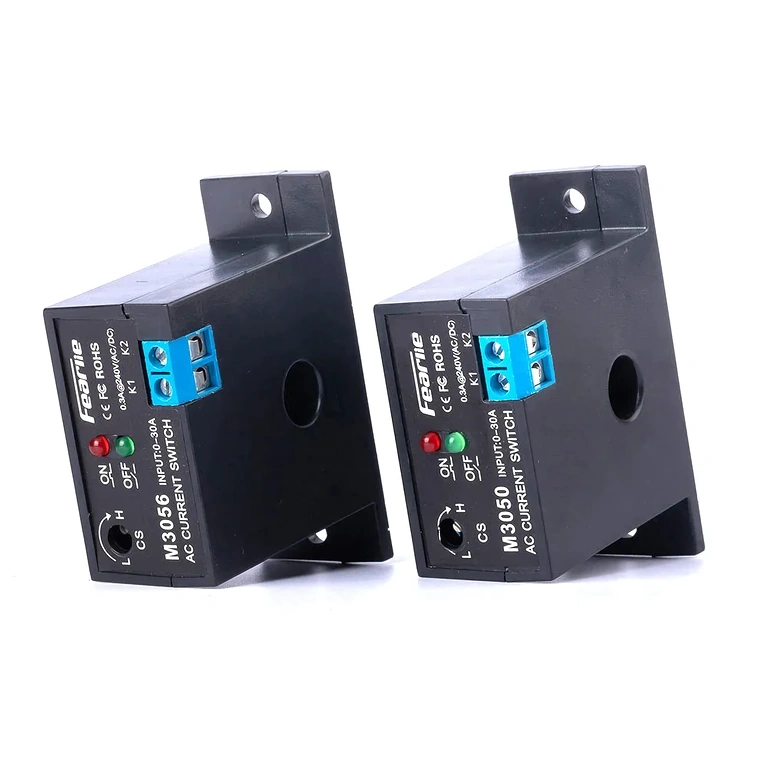

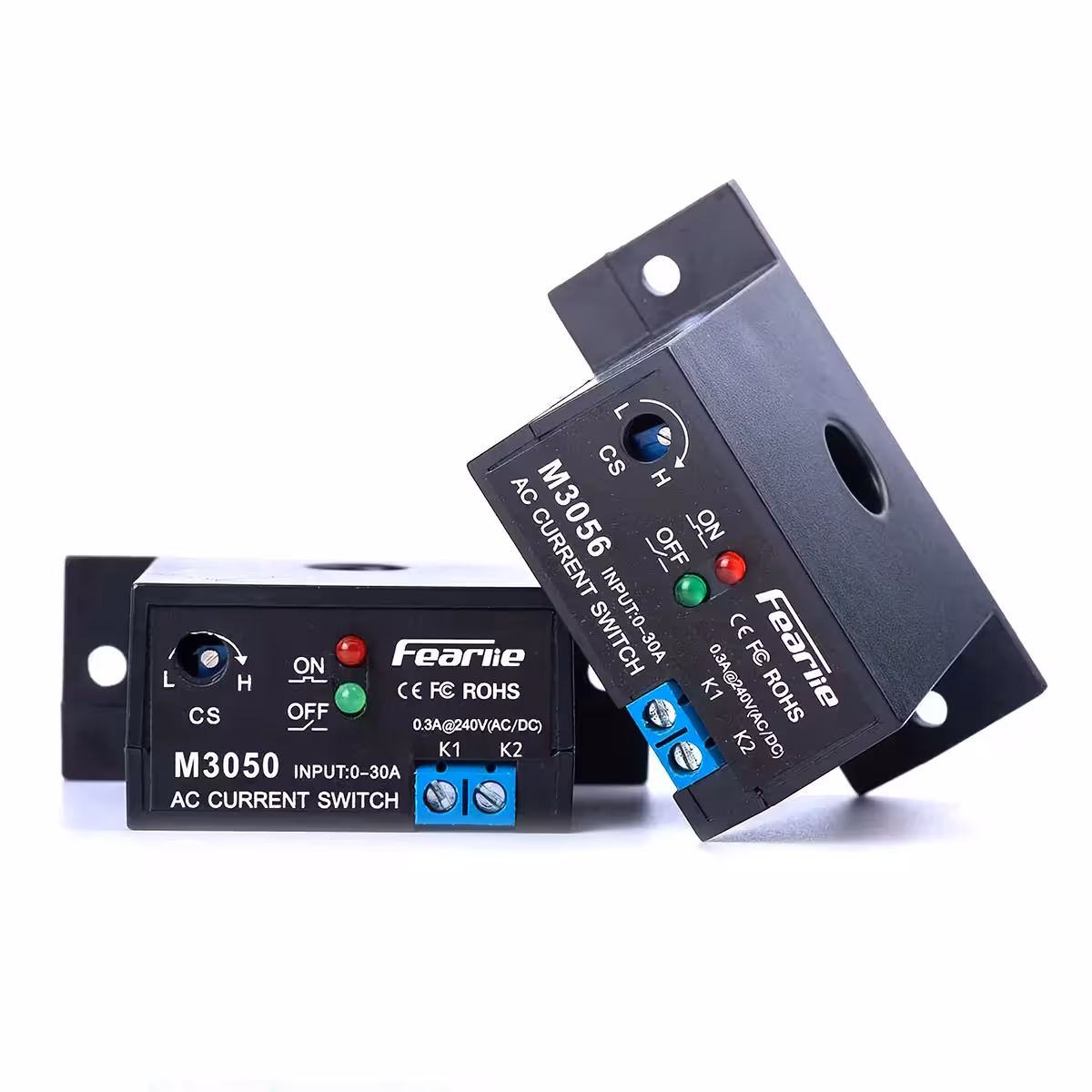

| Modelli disponibili | M3050 (NO), M3056 (NC) |
| Gamma corrente rilevata | 0.2 – 30A AC |
| Tipo contatto uscita | NO (M3050) / NC (M3056) |
| Capacità uscita | 0.3A max. / 240V AC o DC |
| Principio di misura | Induzione magnetica (trasformatore toroidale) |
| Alimentazione | Autoalimentato dal campo magnetico del conduttore |
| Diametro foro conduttore | Ø 10 mm |
| Lag (ritardo) | < 1% |
| Sovraccarico ammesso | 100% |
| Temperatura di lavoro | -20°C … +55°C |
| Materiale custodia | PC (policarbonato) ignifugo |
| Applicazioni tipiche | Motori, pompe, compressori, fotovoltaico, UPS, quadri elettrici |
Istruzioni di Programmazione e Utilizzo

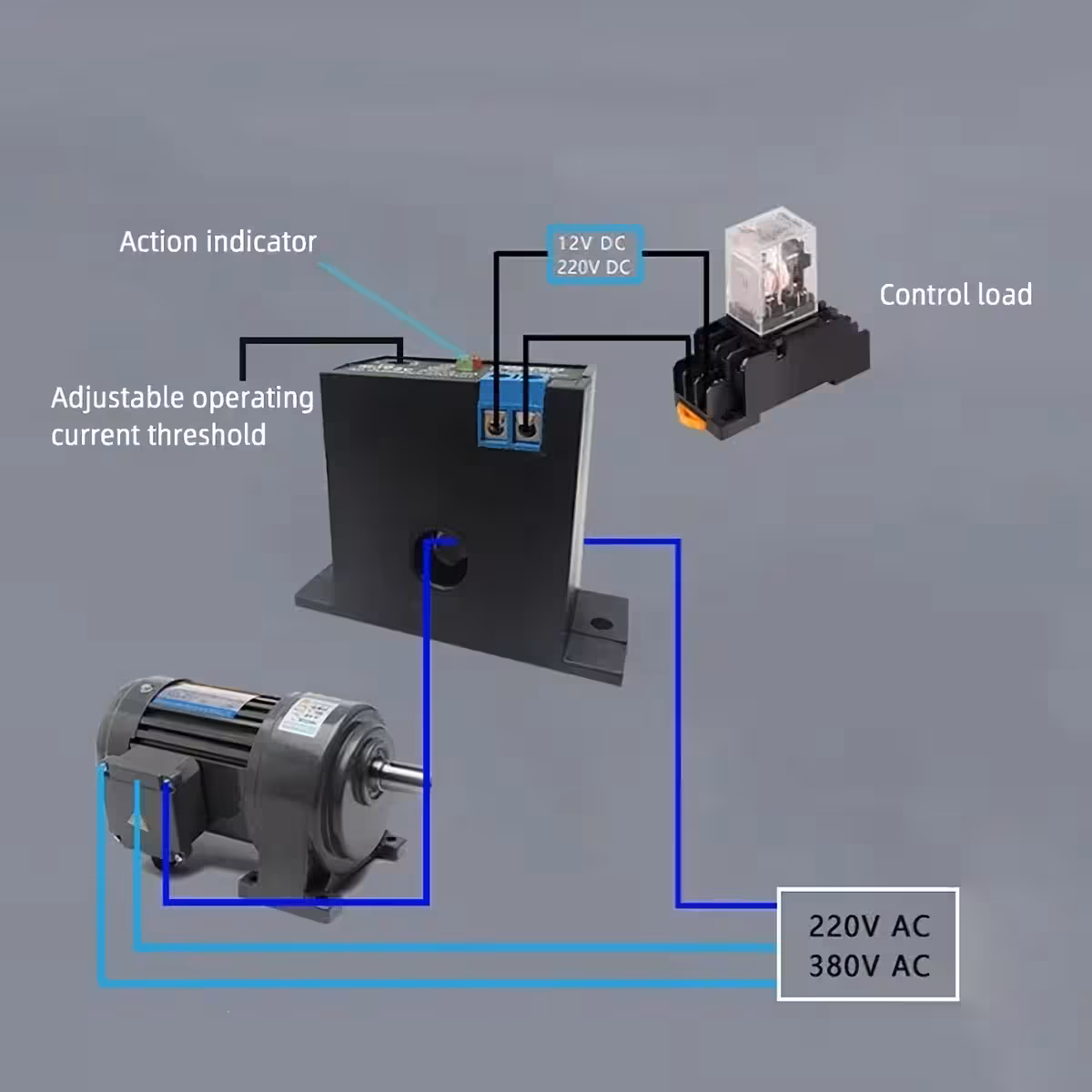

- Fai passare il conduttore monitorato (la fase, un solo filo) attraverso il foro da Ø10 mm del sensore. Non è necessario tagliare o modificare il cavo.
- Collega l’uscita del modulo (i morsetti di segnale) al circuito di comando desiderato: PLC, teleruttore, sistema di allarme o altro carico fino a 0.3A / 240V.
- Avvia il circuito monitorato al carico minimo desiderato e ruota il potenziometro in senso orario finché il relè non commuta.
- Verifica il comportamento: per il modello M3050 (NO), l’uscita si chiude quando la corrente supera la soglia; per il modello M3056 (NC), l’uscita si apre al superamento della soglia.
- Testa il sistema al carico nominale dell’apparecchiatura per confermare che la soglia impostata sia corretta e che non vi siano attivazioni accidentali.
Contenuto della confezione
- 1 x Modulo sensore di rilevamento corrente M3050 (NO) o M3056 (NC) — in base alla variante selezionata
Domande Frequenti
Qual è la differenza tra i modelli M3050 e M3056?

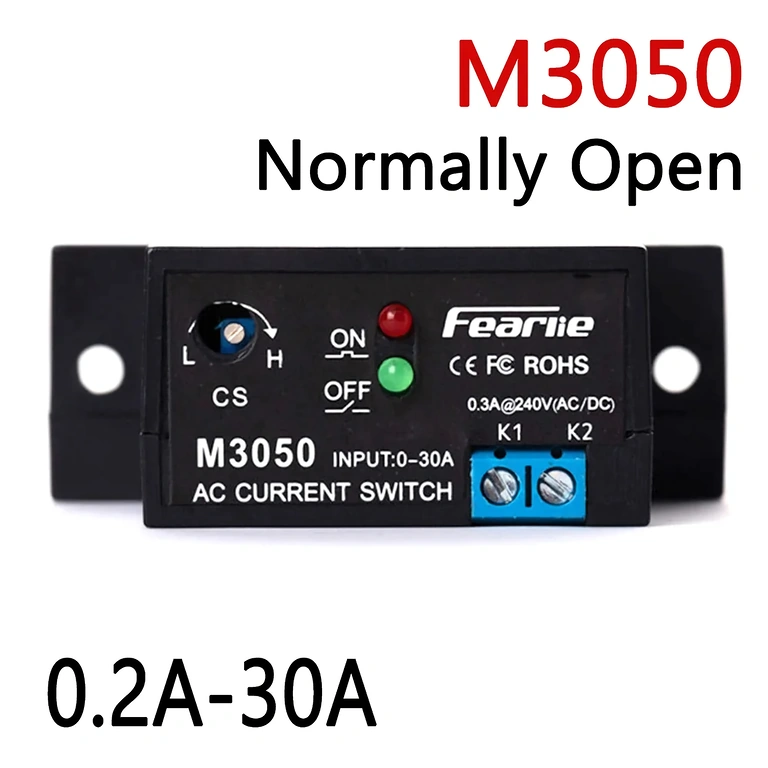

Il modello M3050 ha un contatto di uscita Normalmente Aperto (NO): il circuito si chiude quando la corrente supera la soglia impostata. Il modello M3056 ha un contatto Normalmente Chiuso (NC): il circuito si apre al superamento della soglia. Scegli in base alla logica della tua automazione.
Richiede un’alimentazione esterna?
No. Il modulo è autoalimentato dal campo magnetico del conduttore monitorato grazie al principio del trasformatore di corrente. Non sono necessari cavi di alimentazione aggiuntivi.
Posso monitorare la corrente continua (DC) con questo sensore?
No. Il sensore rileva esclusivamente corrente alternata (AC) tramite induzione magnetica. L’uscita di comando può gestire sia AC che DC (max. 0.3A / 240V), ma il conduttore monitorato deve essere in AC.
Può essere utilizzato per monitorare un motore trifase?
Sì. È sufficiente far passare un solo filo di fase attraverso il foro del sensore. Per un monitoraggio trifase completo, si utilizzano tre moduli indipendenti, uno per ogni fase.
Qual è il diametro massimo del cavo che può passare nel sensore?
Il foro ha un diametro di Ø 10 mm. Assicurati che l’intero cavo, isolamento compreso, rientri in questa dimensione.
È adatto per impianti fotovoltaici o UPS?
Sì, a condizione che il circuito monitorato sia in AC, come ad esempio l’uscita di un inverter o di un UPS. È ampiamente utilizzato in quadri elettrici, impianti fotovoltaici e installazioni industriali per il monitoraggio dei consumi e la protezione dai sovraccarichi.
