Sensori HALL magnetici bipolari per motori BLDC – Kit completo da 3 pezzi
Il motore elettrico vibra all’avvio, emette rumori insoliti o non parte affatto? Spesso la causa è da ricercarsi nei sensori HALL. Questo set di 3 sensori magnetici bipolari è la soluzione ideale per ripristinare i motori BLDC di bici elettriche, monopattini, scooter e hoverboard, senza dover sostituire l’intero motore o la centralina.
Nota: Il set include 3 sensori identici, la quantità necessaria per una sostituzione completa all’interno di un motore BLDC standard a 3 fasi.
Perché scegliere questo set? (Vantaggi principali):
- Ampia compatibilità garantita — sostituisce direttamente i modelli A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E senza necessità di modifiche.
- Rilevamento bipolare — reagiscono ai campi magnetici in entrambe le direzioni, eliminando gli errori di commutazione che causano vibrazioni o blocchi sotto sforzo.
- Installazione immediata — 3 pin standard (VCC +5V, GND, Segnale) per un collegamento diretto senza dover rifare il cablaggio o utilizzare adattatori.
- Riparazione definitiva — sostituendo tutti e 3 i sensori contemporaneamente, elimini il rischio di nuove rotture a breve termine.
- Risparmio garantito — una frazione del costo rispetto alla sostituzione dell’intero motore o del controller, con un risparmio fino a 10-30 volte superiore.
Dettagli e Prestazioni
Ogni sensore sfrutta l’effetto Hall: rileva le variazioni del campo magnetico del rotore e invia un segnale digitale alla centralina, che determina il momento esatto per la commutazione delle fasi. Senza questo feedback, il motore non può avviarsi correttamente o, nei casi peggiori, non parte affatto.
Il segnale di uscita varia tra 0V e 3.2V. Il collegamento al motore avviene solitamente tramite un connettore a 5 fili: 2 per l’alimentazione (+5V e GND) e 3 per il segnale (uno per ogni sensore). Configurazione standard per motori da 36V e 48V utilizzati nei moderni veicoli elettrici.
Come testare rapidamente un sensore sospetto: avvicina un magnete al corpo del sensore e misura con un multimetro la tensione sul pin del segnale. Se il valore non varia tra 0V e ~3.2V, il sensore è difettoso e va sostituito. Se i sensori superano il test, controlla i cavi in uscita dal motore e lo stato della centralina.
| Parametro | Dettaglio |
|---|---|
| Tipo di sensore | Magnetico bipolare (effetto Hall) |
| Modelli compatibili | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Tensione di alimentazione | +5V DC |
| Tensione segnale uscita | 0V – 3.2V (digitale) |
| Numero pin per sensore | 3 (VCC, GND, Segnale) |
| Tipo connettore motore | Spinotto a 5 fili (2 alimentazione + 3 segnali) |
| Applicazioni compatibili | Bici elettrica, monopattino, scooter elettrico, hoverboard |
| Quantità nel set | 3 sensori |
Contenuto della confezione

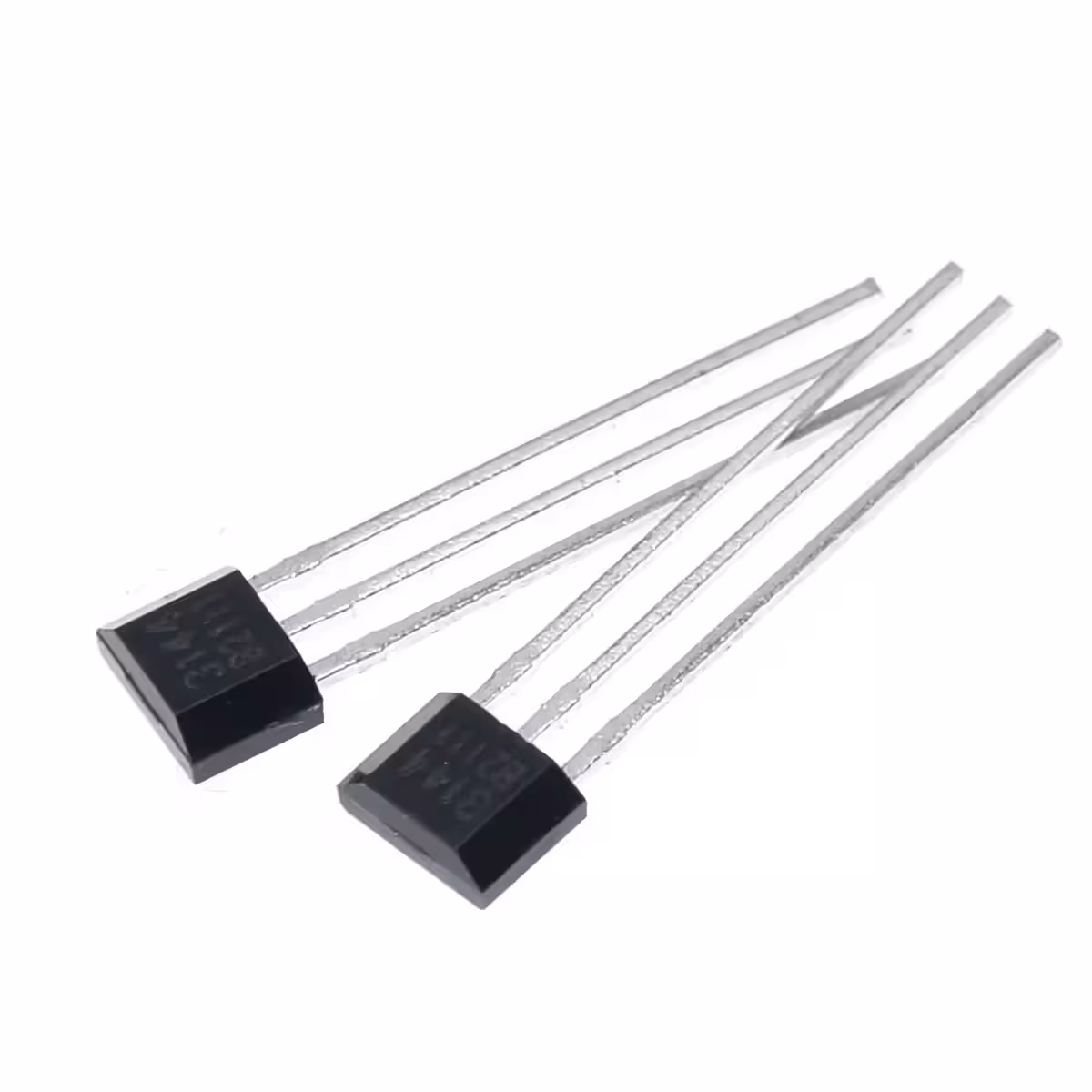

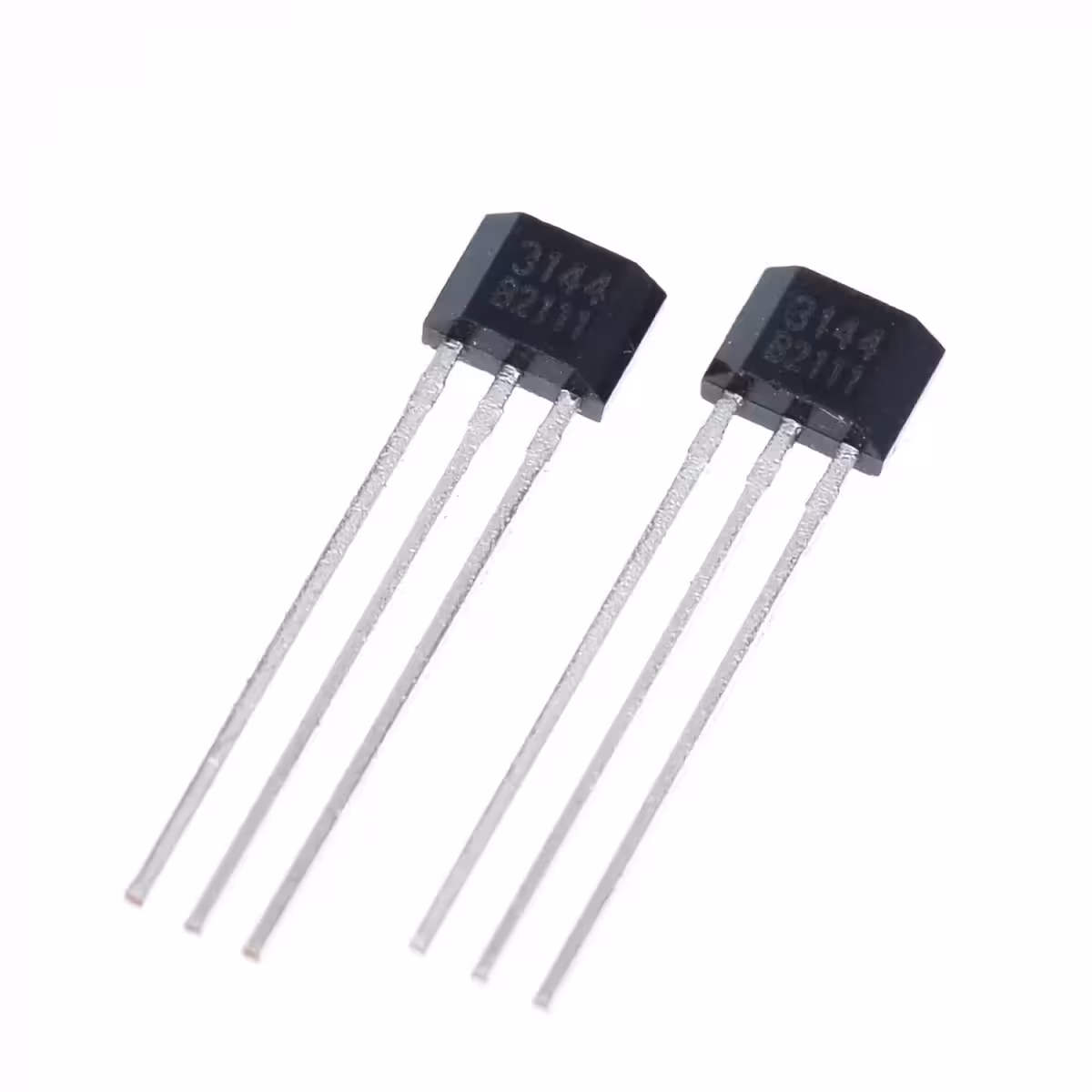

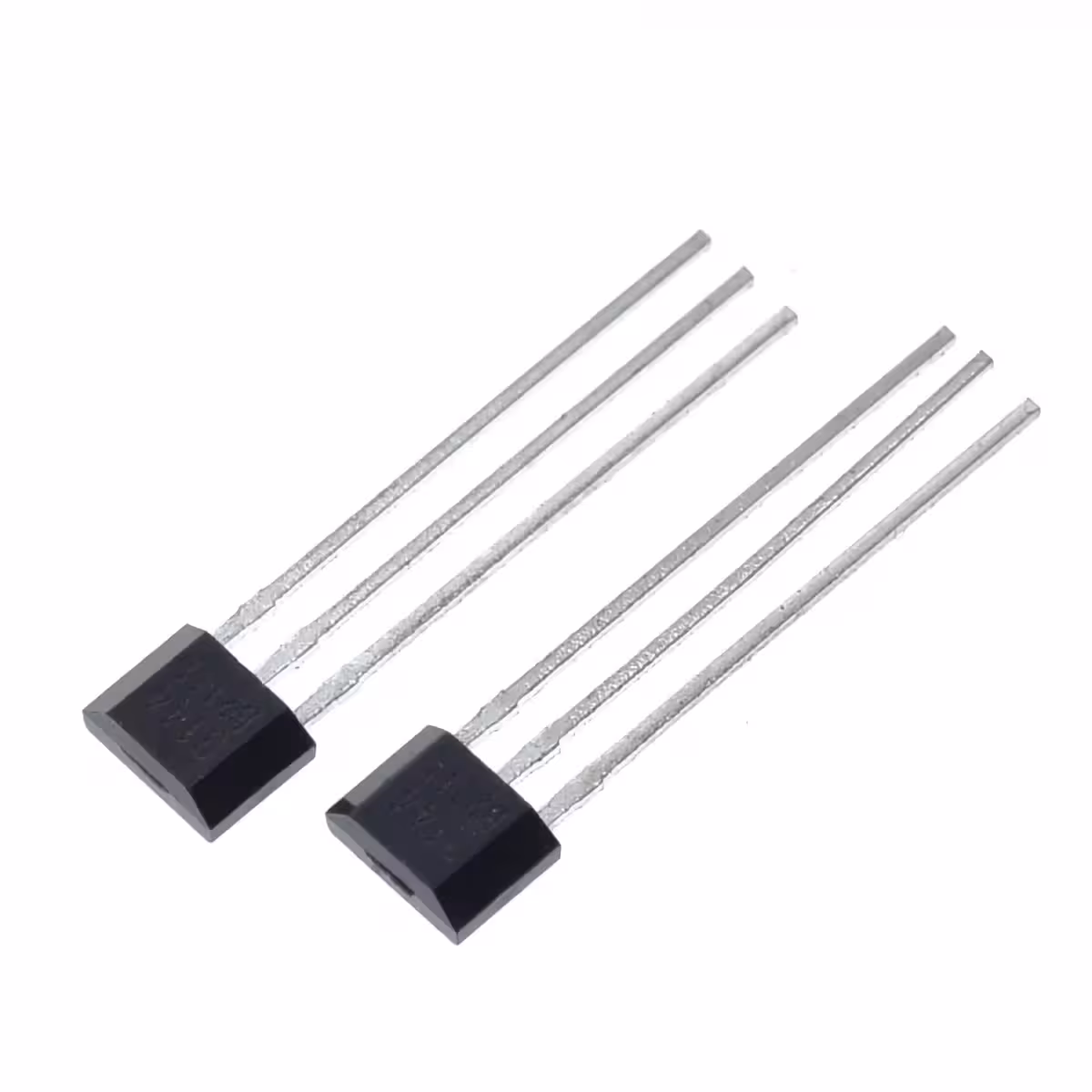

- 3x Sensore HALL magnetico bipolare (compatibile A3144E, 41F, SS41F ed equivalenti)
Domande Frequenti
Come capire se il problema sono i sensori HALL?
I sintomi classici includono: il motore non parte, parte con forti vibrazioni o si blocca sotto carico. Test rapido: avvicina un magnete a ogni sensore e misura la tensione sul pin del segnale con un multimetro; deve variare tra 0V e ~3.2V. Se non cambia, il sensore è da sostituire.
Sono compatibili con il mio motore?
Se il tuo motore utilizza sensori di tipo A3144, 41F, SS41F o uno degli equivalenti elencati in tabella, la compatibilità è garantita. Sono adatti alla stragrande maggioranza dei motori BLDC da 36V e 48V per bici, monopattini e scooter.
Perché sostituirli tutti e 3 se solo uno sembra guasto?
I sensori hanno lo stesso ciclo di vita e lo stesso grado di usura. Se uno ha ceduto, è probabile che anche gli altri siano vicini al limite. Sostituirli tutti insieme è un investimento minimo che ti mette al riparo da ulteriori guasti nel breve periodo.
L’installazione è complessa?
Non richiede competenze avanzate, ma è necessario aprire il carter del motore. Ti consigliamo di scattare una foto ai collegamenti prima di smontare tutto: ti aiuterà molto in fase di rimontaggio. Non servono attrezzi speciali, basta una normale manualità tecnica.
