Voltmetro e Amperometro Digitale DC 0–100V / 0–100A – Monitoraggio preciso con shunt incluso
Vuoi tenere sotto controllo il tuo circuito DC con la massima precisione? Questo voltmetro e amperometro digitale ti permette di monitorare simultaneamente tensione e corrente in tempo reale, coprendo un range fino a 100V e 100A. Lo shunt è già incluso nella confezione, insieme ai cavi necessari: ti basterà collegarlo per iniziare subito a misurare.

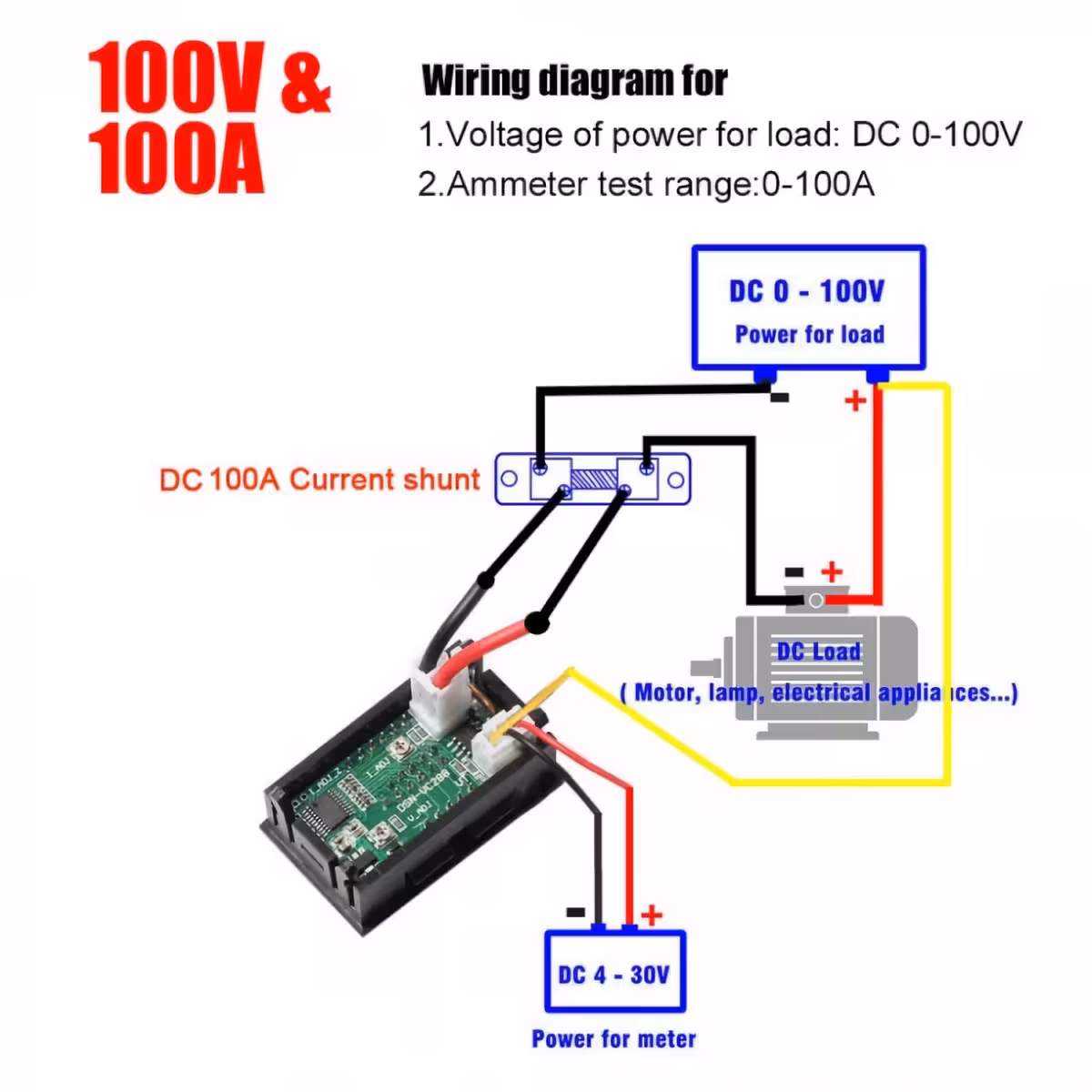

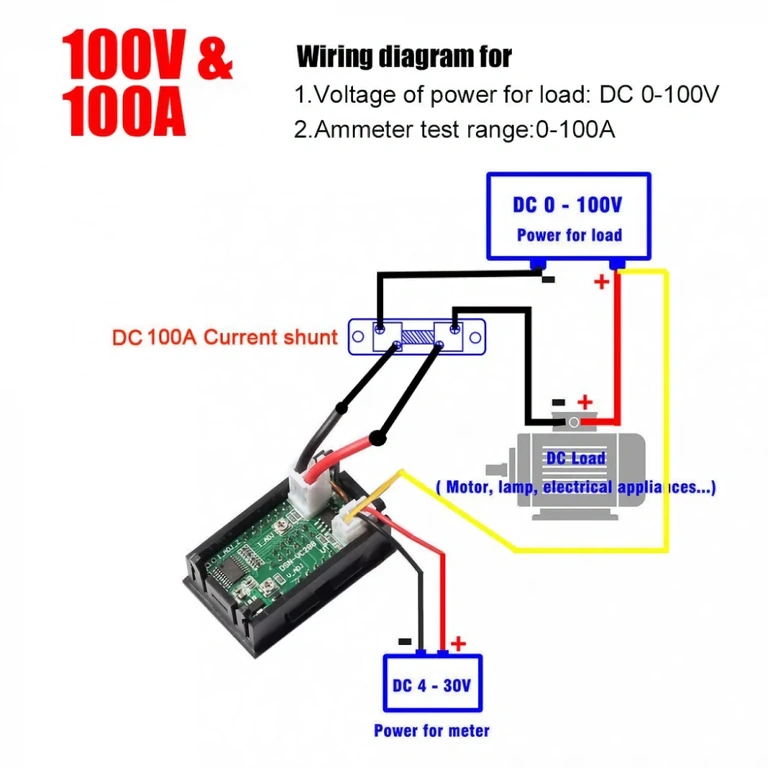

Nota: Lo shunt da 100A è indispensabile per correnti superiori a 10A ed è fornito in dotazione. L’alimentazione del modulo deve essere separata (DC 4,5–30V), in modo da essere indipendente dal circuito sotto esame.
Perché scegliere questo modello? (Vantaggi principali):

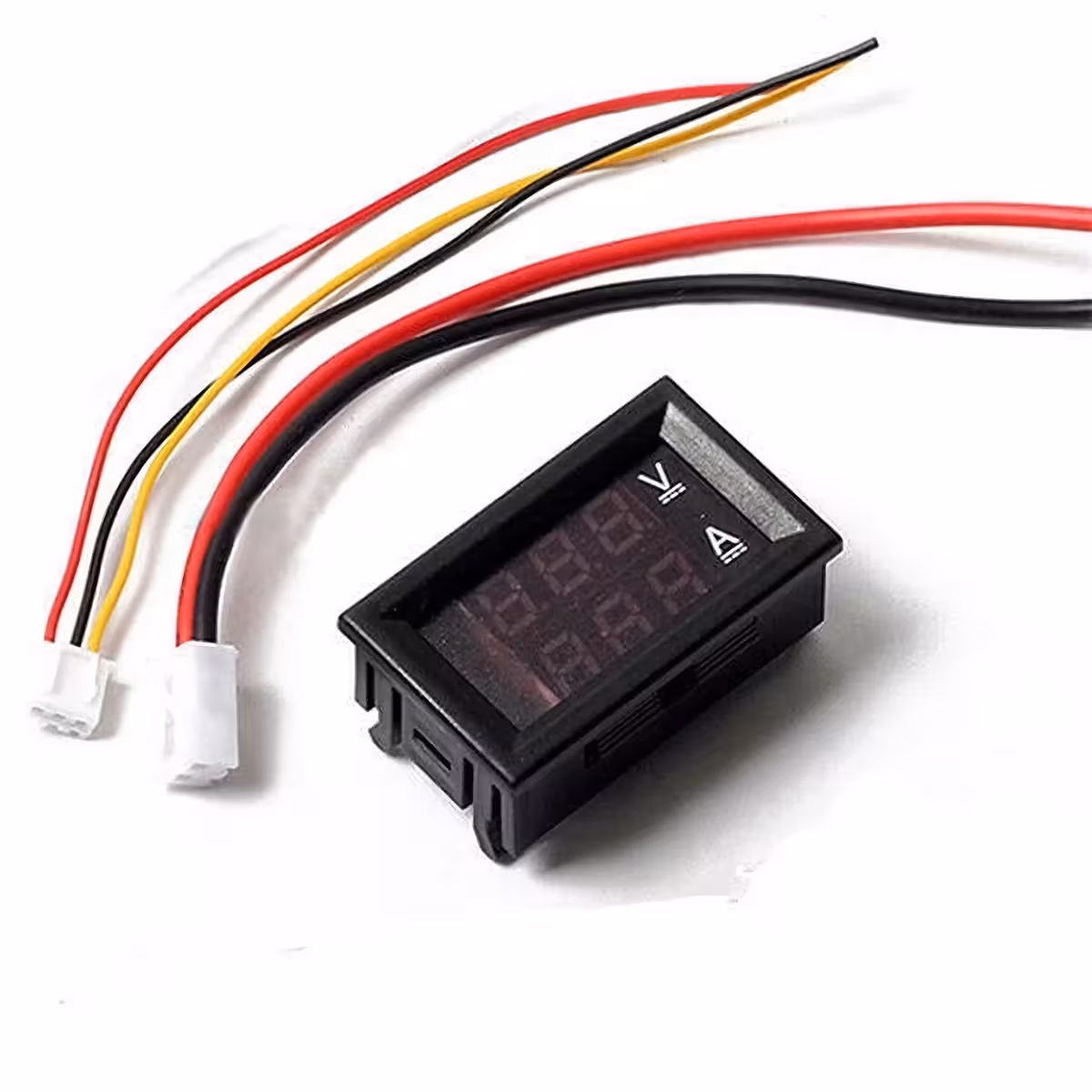

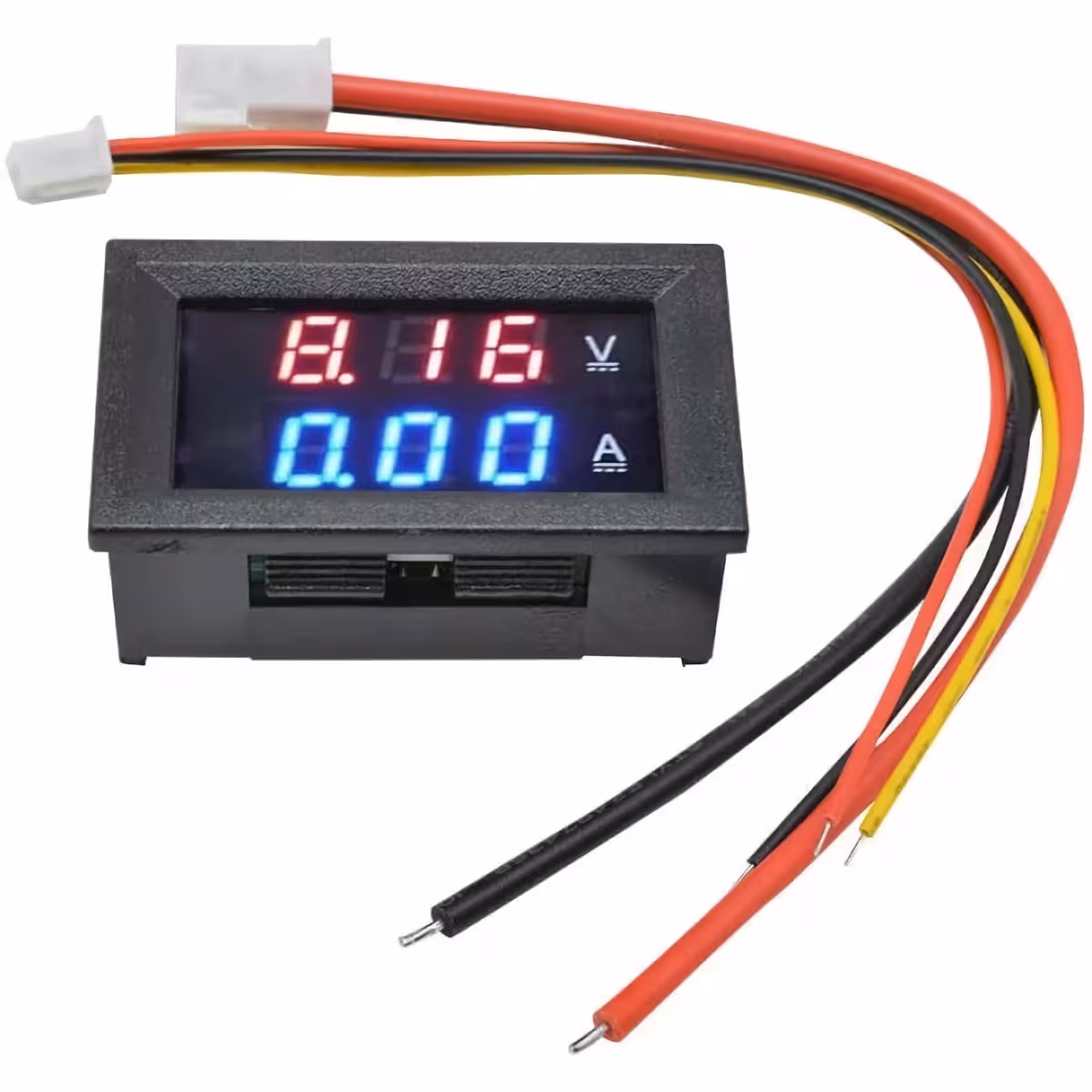

- Doppio display LED — cifre rosse per la tensione e blu per la corrente; alta leggibilità anche sotto la luce diretta.

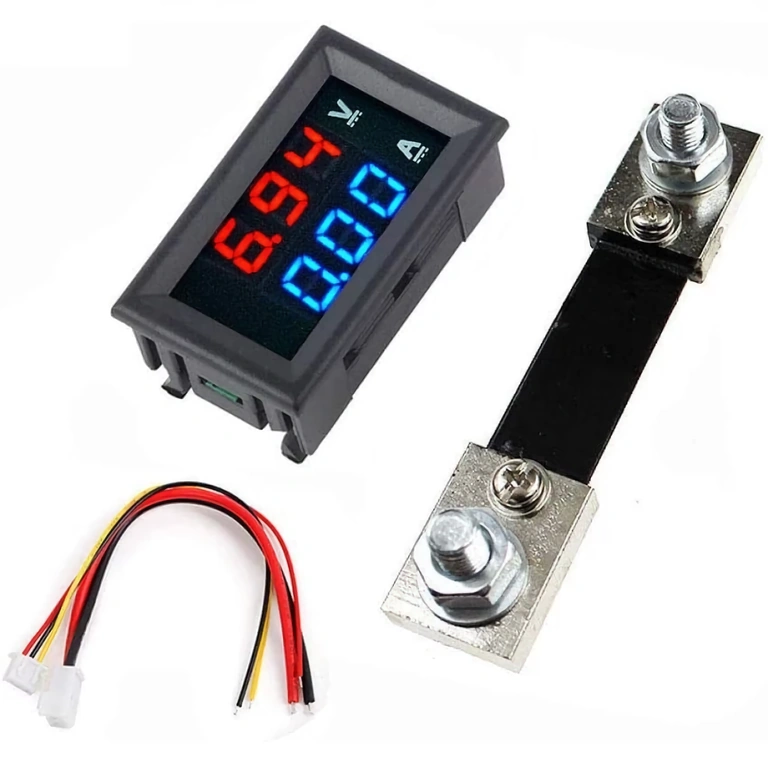

- Shunt da 100A incluso — non dovrai acquistare componenti separati, il kit è pronto all’uso.
- Risoluzione elevata 0,01V / 0,01A — visualizzazione precisa per rilevare anche le minime variazioni di carico.
- Aggiornamento rapido (500ms) — i valori vengono aggiornati due volte al secondo per un monitoraggio costante.
- Consumo ridotto (< 20mA) — non interferisce con il circuito monitorato, ideale anche per sistemi a batteria.
- Design compatto 48×29×21mm — perfetto per l’integrazione in quadri elettrici, pannelli di controllo o progetti DIY.
- Ampio range operativo (–10°C / +65°C) — affidabile in auto, officine o impianti solari in ambienti protetti.
Dettagli Tecnici e Prestazioni

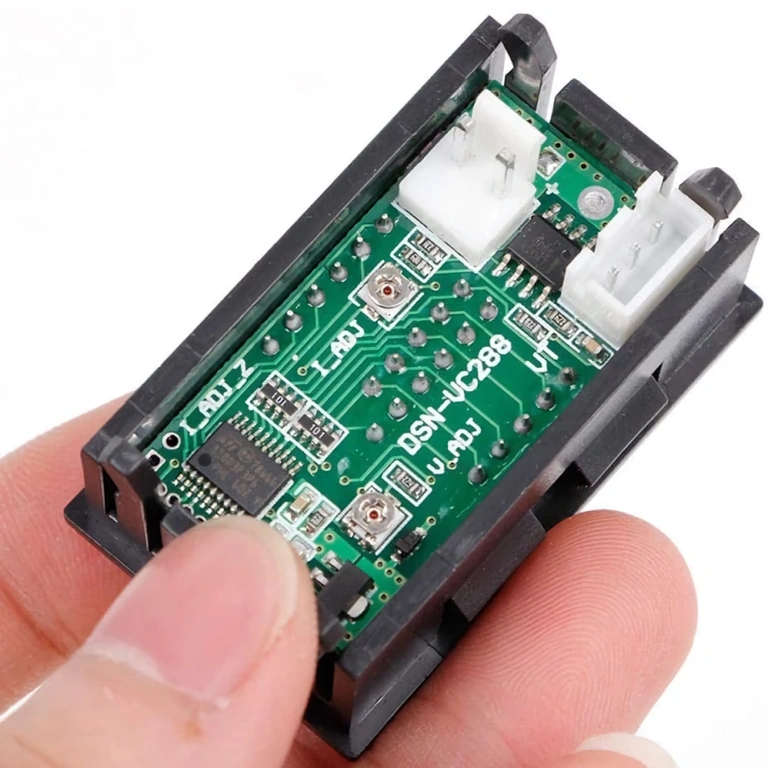

Il cuore del modulo è un microcontrollore ad alta precisione che elabora i dati con un refresh di 500ms, garantendo una lettura fluida e stabile. La risoluzione della tensione è dinamica: 0,01V per valori inferiori a 10V e 0,1V per tensioni superiori. Grazie all’alimentazione indipendente (DC 4,5–30V), puoi monitorare circuiti fino a 100V utilizzando una sorgente ausiliaria a 12V, senza complicazioni.
| Parametro | Specifiche |
|---|---|
| Tensione alimentazione modulo | DC 4,5 – 30V |
| Tensione misurata | DC 0 – 100V |
| Risoluzione tensione | 0,1V (>10V) / 0,01V (<10V) |
| Corrente misurata | 0 – 100A (shunt incluso) |
| Risoluzione corrente | 0,01A |
| Consumo proprio | < 20mA |
| Frequenza di aggiornamento | 500ms |
| Temperatura di esercizio | –10°C ~ +65°C |
| Dimensioni modulo | 48 × 29 × 21mm |
| Colore display tensione | Rosso |
| Colore display corrente | Blu |
| Tipo di corrente | DC (Corrente Continua) |

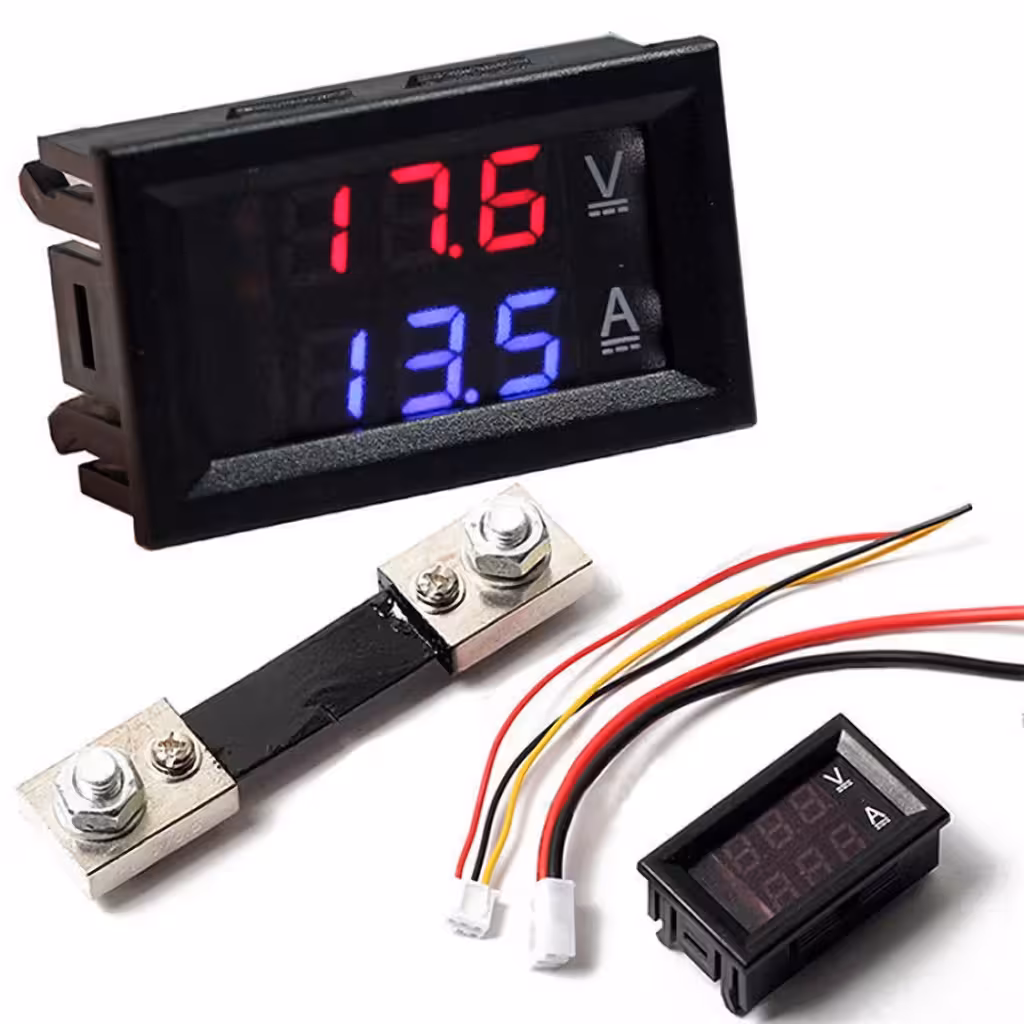

Contenuto della confezione

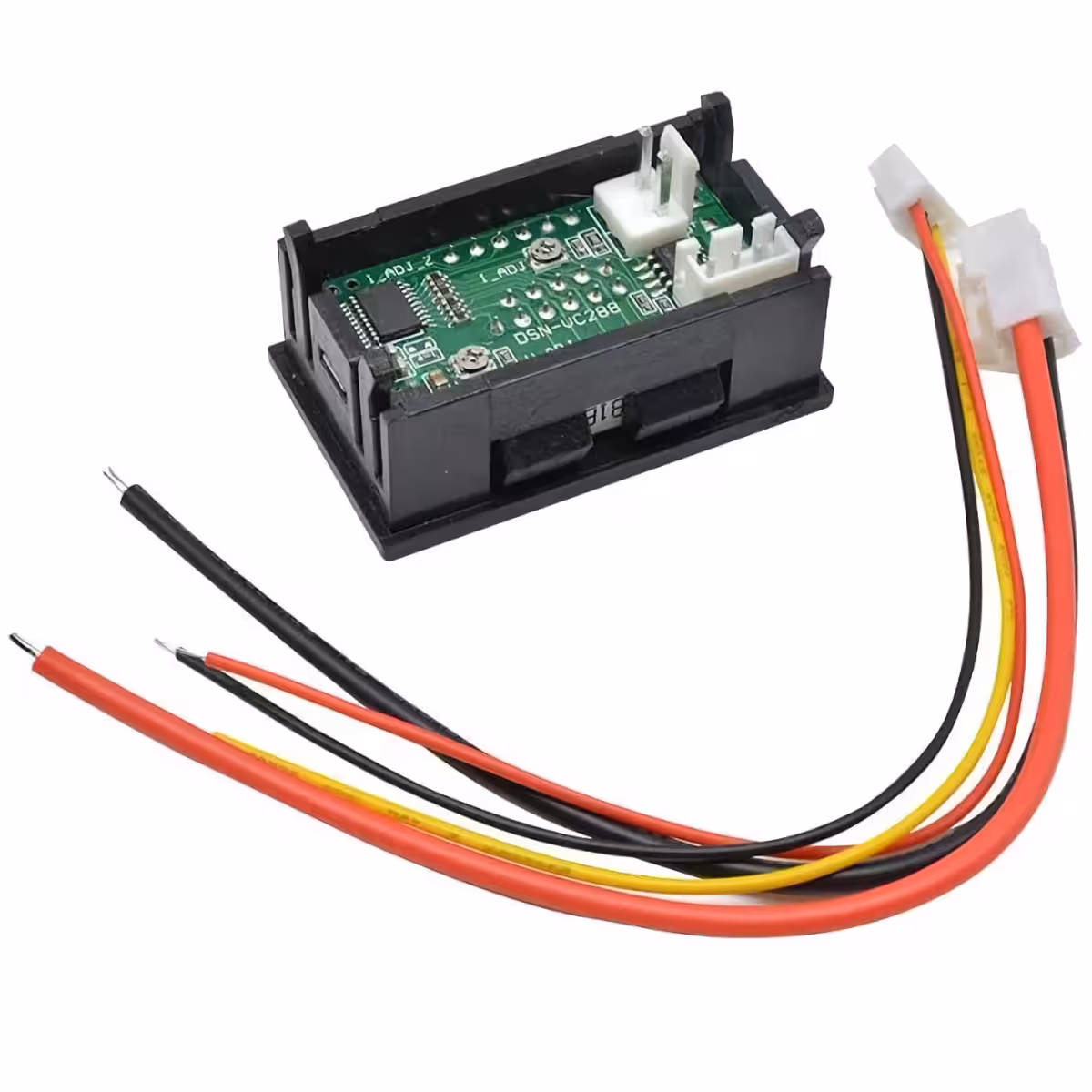

- 1 × Modulo voltmetro-amperometro digitale LED (doppio display)

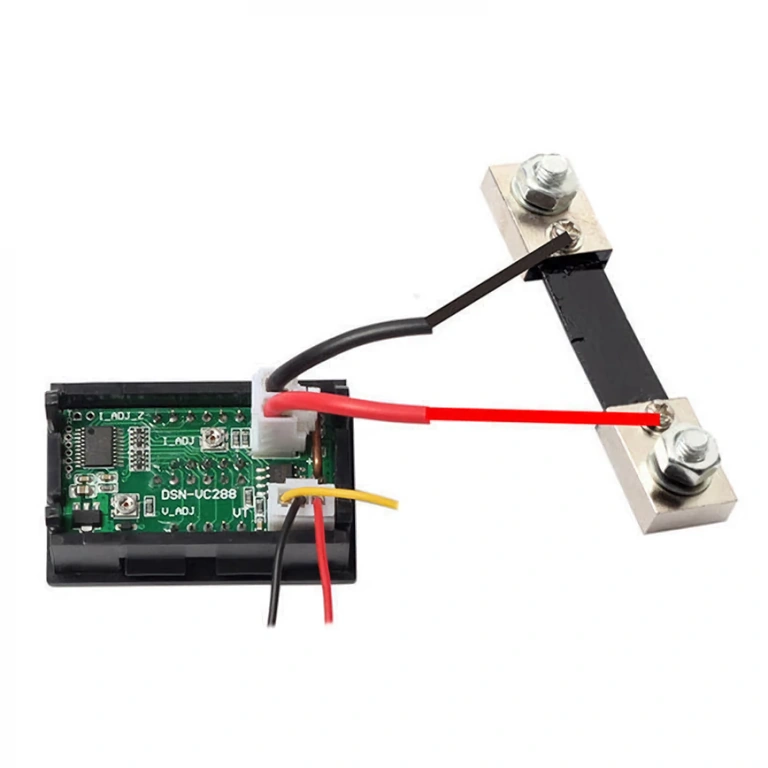

- 1 × Shunt di corrente 100A (con cavi di collegamento)

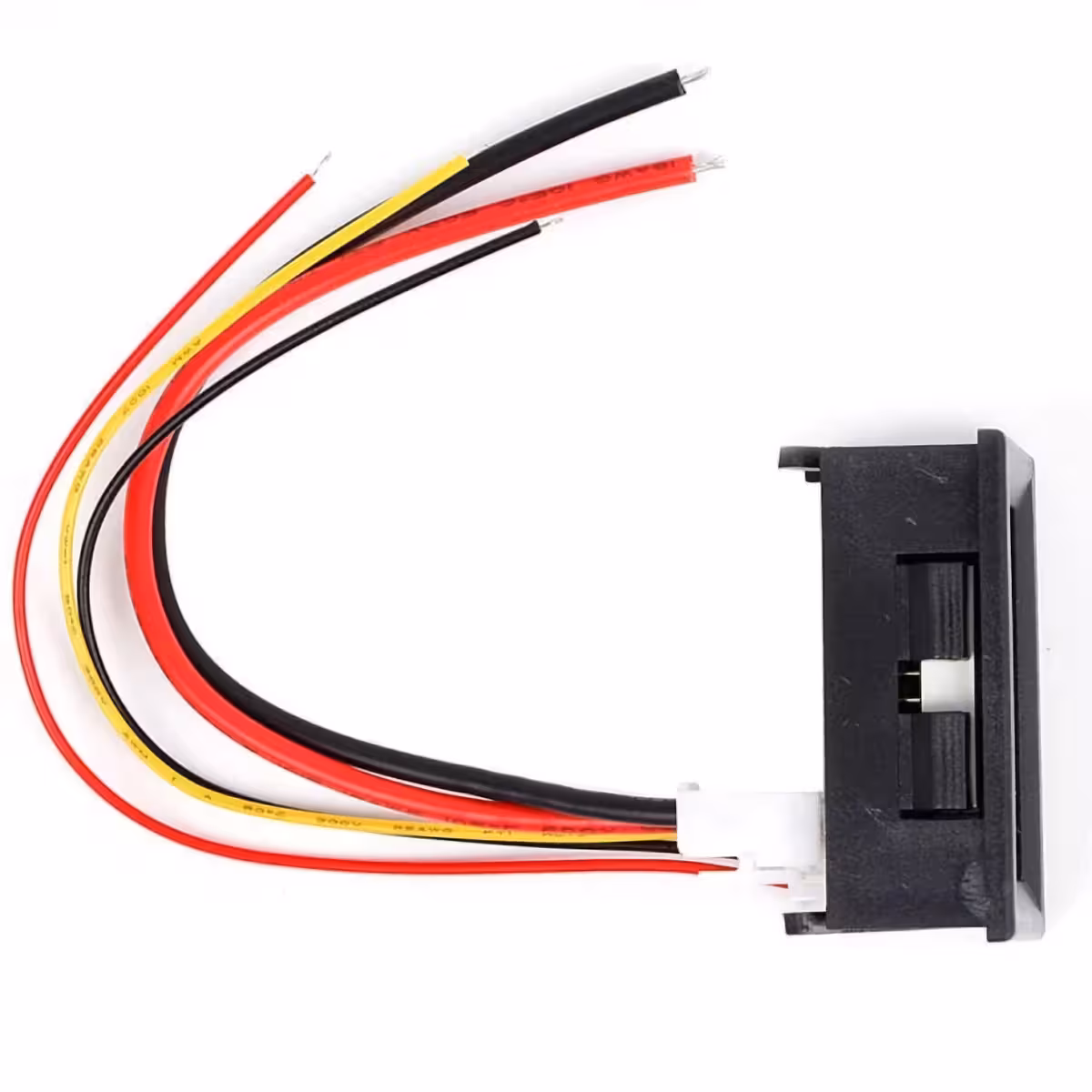

- 1 × Set di cavi per il cablaggio
Domande Frequenti
È adatto per impianti solari o off-grid?
Certamente. È perfetto per qualsiasi sistema DC fino a 100V e 100A, inclusi impianti solari, batterie e regolatori di carica. Ricorda solo di alimentare il modulo separatamente (4,5–30V DC).
Lo shunt è incluso?
Sì, lo shunt da 100A è incluso nella confezione insieme ai cavi necessari. Non è richiesto alcun acquisto aggiuntivo.
Come alimento il modulo se il circuito supera i 30V?
È sufficiente utilizzare una fonte di alimentazione ausiliaria o un convertitore DC-DC step-down che fornisca tra 4,5V e 30V. La misurazione della tensione rimarrà precisa fino a 100V.

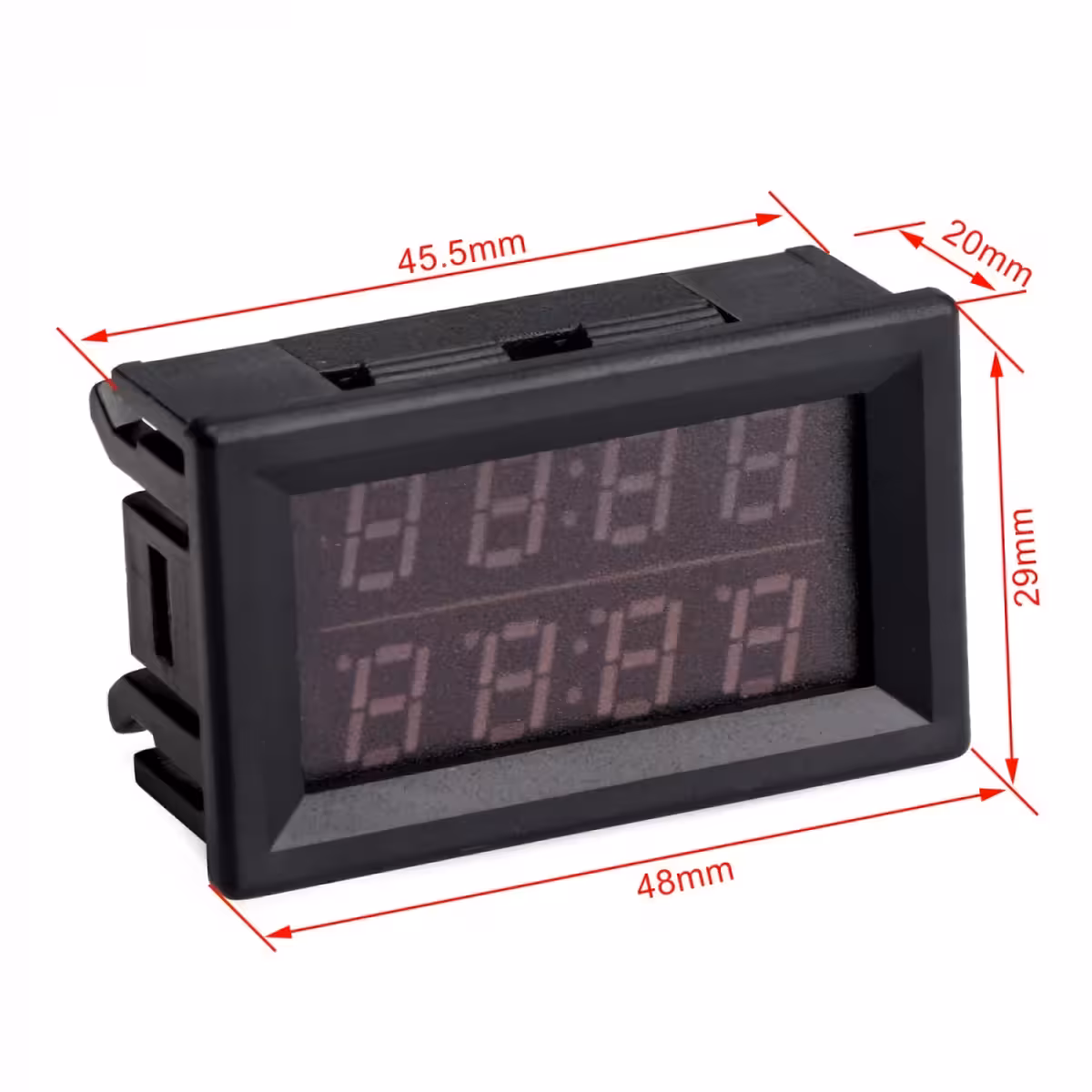

Quali sono le dimensioni per l’incasso?
Il modulo misura 48 × 29 × 21mm. Per un montaggio a incasso, si consiglia un foro di circa 45 × 26mm. Ti suggeriamo di verificare le misure prima di procedere con il taglio.
Funziona anche con corrente alternata (AC)?
No, questo dispositivo è progettato esclusivamente per corrente continua (DC). Non collegare a circuiti AC.
