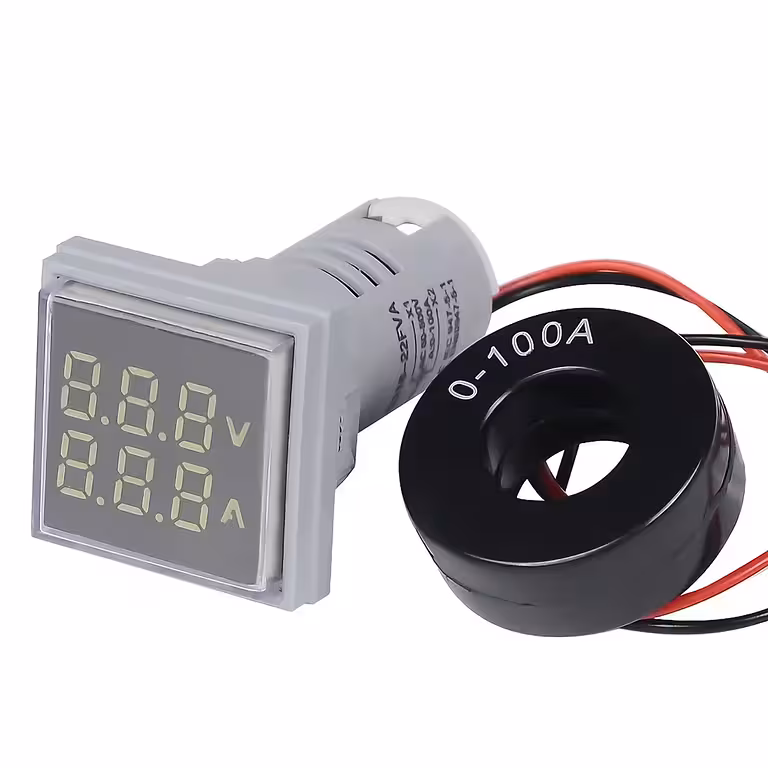

Voltmetro-amperometro digitale da pannello – monitoraggio simultaneo di tensione e corrente AC
Se desideri tenere sotto controllo in tempo reale i parametri del tuo impianto elettrico, hai bisogno di uno strumento affidabile che non ti costringa a scegliere tra la visualizzazione della tensione o della corrente. Questo voltmetro-amperometro digitale AC 60–500V / 0–100A visualizza entrambi i valori simultaneamente su un chiaro display LED. Il tutto in un modulo compatto, progettato per il montaggio a foro standard da 22 mm. Massima efficienza, zero compromessi.
Nota: Il dispositivo è progettato esclusivamente per correnti alternate (AC). Non è compatibile con impianti DC. Per una precisione ottimale con carichi a basso assorbimento, si consiglia di far passare il cavo di fase attraverso il trasformatore amperometrico per 3–5 volte.
Perché scegliere questo modello? (Vantaggi principali):
- Misurazione doppia simultanea — tensione e corrente sono visualizzate insieme, senza bisogno di commutatori; risparmi tempo e azzeri il rischio di errori di lettura
- Ampio range di utilizzo — da 60V a 500V e da 0 a 100A, ideale sia per impianti civili monofase da 230V che per applicazioni industriali
- Display LED ad alta visibilità — le cifre sono nitide e ben leggibili anche in quadri elettrici poco illuminati o da una certa distanza
- Montaggio standard 22 mm — con un ingombro frontale di soli 31×31 mm, è perfetto per quadri elettrici compatti dove lo spazio è prezioso
- Installazione non invasiva — la misurazione della corrente avviene tramite trasformatore amperometrico (TA); non è necessario tagliare o interrompere il cavo di fase
- Precisione regolabile — per correnti inferiori a 10A, è possibile aumentare la sensibilità effettuando 3–5 spire del cavo attorno al trasformatore
Dettagli tecnici e prestazioni
Questo modulo integra un voltmetro AC e un ampermetro con trasformatore di corrente in un’unica unità compatta. I terminali L e N alimentano il dispositivo e rilevano la tensione di rete, mentre la corrente viene misurata in modo non invasivo attraverso l’anello magnetico, senza alterare il cablaggio esistente. Il segnale viene elaborato istantaneamente e mostrato sul display LED ad alta luminosità, garantendo una lettura chiara in ogni condizione.
| Parametro | Valore / Dettaglio |
|---|---|
| Range misurazione tensione | 60 – 500 V AC |
| Range misurazione corrente | 0 – 100 A AC |
| Tipo di rete compatibile | Solo corrente alternata (AC) |
| Tipo di display | LED, alta luminosità |
| Dimensioni frontali | 31 × 31 mm |
| Diametro foro di montaggio | 22 mm |
| Colore scocca | Bianco |
| Metodo misurazione corrente | Trasformatore amperometrico (non invasivo) |
| Spire consigliate per precisione | 3 – 5 passaggi del cavo (per correnti basse) |
Istruzioni per l’installazione
- Praticare un foro circolare da 22 mm di diametro sul pannello del quadro elettrico e inserire il modulo.
- Collegare il cavo di fase (L) della rete al terminale L del dispositivo.
- Collegare il cavo di neutro (N) della rete al terminale N del dispositivo.
- Far passare il cavo di fase del carico attraverso l’anello magnetico (trasformatore amperometrico). Per correnti inferiori a 10A, effettuare 3–5 avvolgimenti attorno al trasformatore per una maggiore precisione.
- Collegare il cavo di fase al carico e il neutro del carico direttamente alla linea.
- Dare tensione all’impianto: il display LED indicherà immediatamente i valori di tensione e corrente.
Contenuto della confezione
- 1 × Voltmetro-Amperometro Digitale AC 60–500V / 0–100A con display LED, scocca bianca
Domande frequenti
È compatibile con la corrente continua (DC)?
No. Il dispositivo è progettato esclusivamente per reti AC. L’uso con corrente continua può danneggiare il modulo e fornire letture errate.
Devo tagliare il cavo di fase per l’installazione?
Assolutamente no. Il cavo deve semplicemente passare attraverso l’anello magnetico del trasformatore; l’installazione è completamente non invasiva.
Perché avvolgere il cavo più volte attorno al trasformatore?
Ogni passaggio aggiuntivo amplifica il campo magnetico rilevato. Per carichi a basso assorbimento (sotto i 5–10A), 3–5 spire migliorano sensibilmente la precisione della misurazione.
Posso usarlo per monitorare un elettrodomestico da 230V?
Certamente. È perfetto per la normale rete monofase da 230V, a patto che l’assorbimento del carico non superi i 100A.
Quali sono le dimensioni per il montaggio?
È necessario un foro circolare da 22 mm di diametro. L’ingombro frontale del modulo è di 31 × 31 mm.
