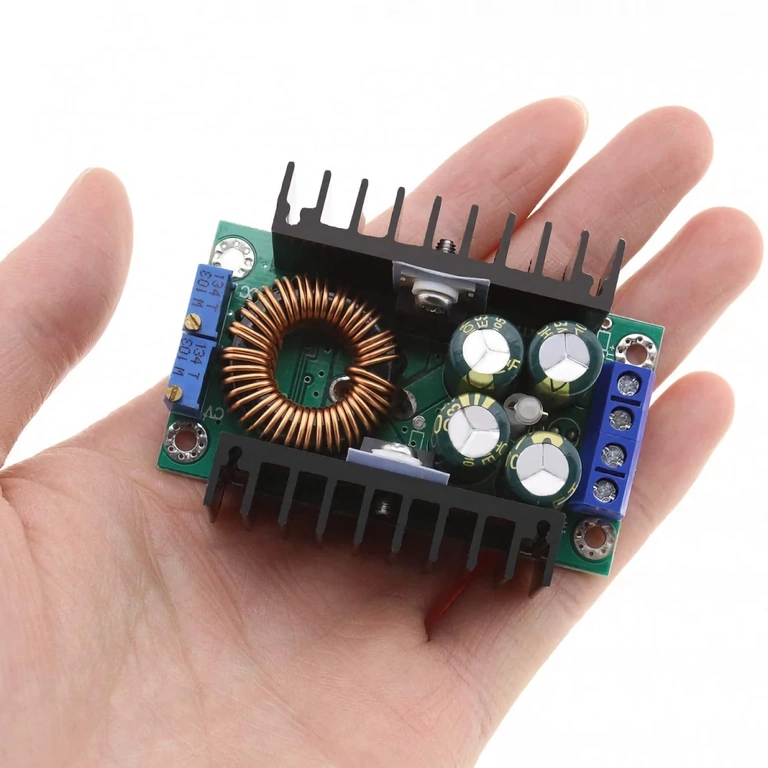

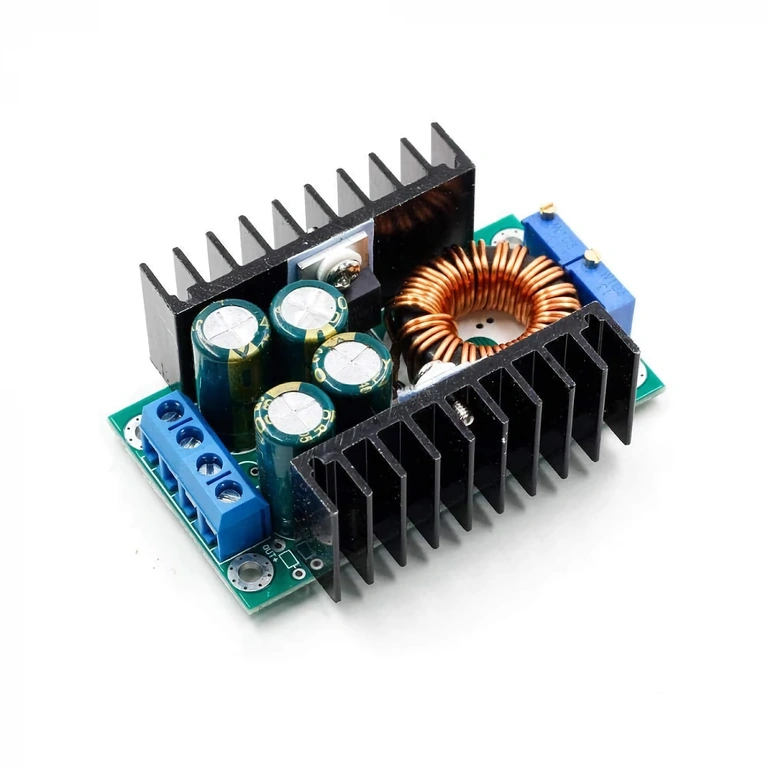

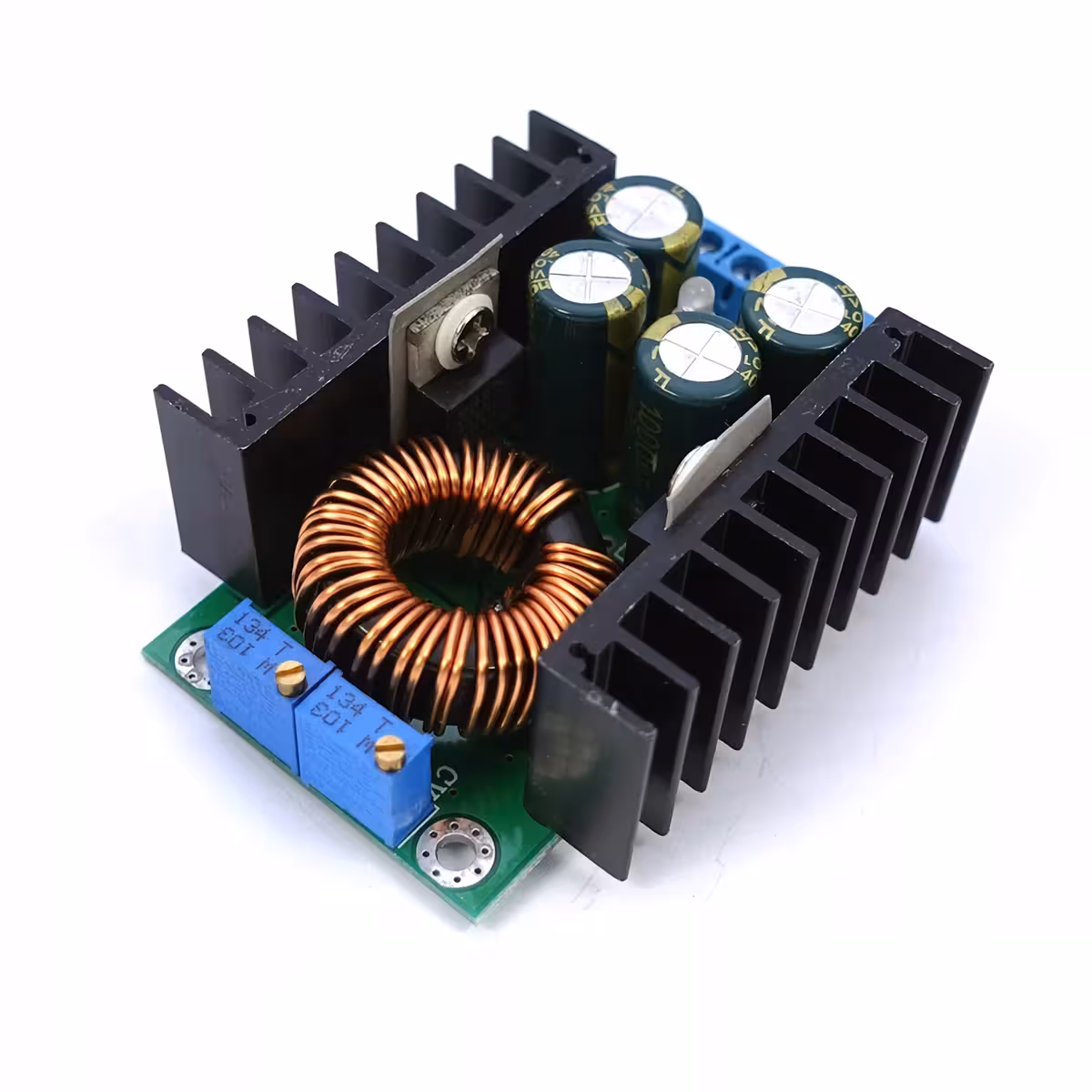

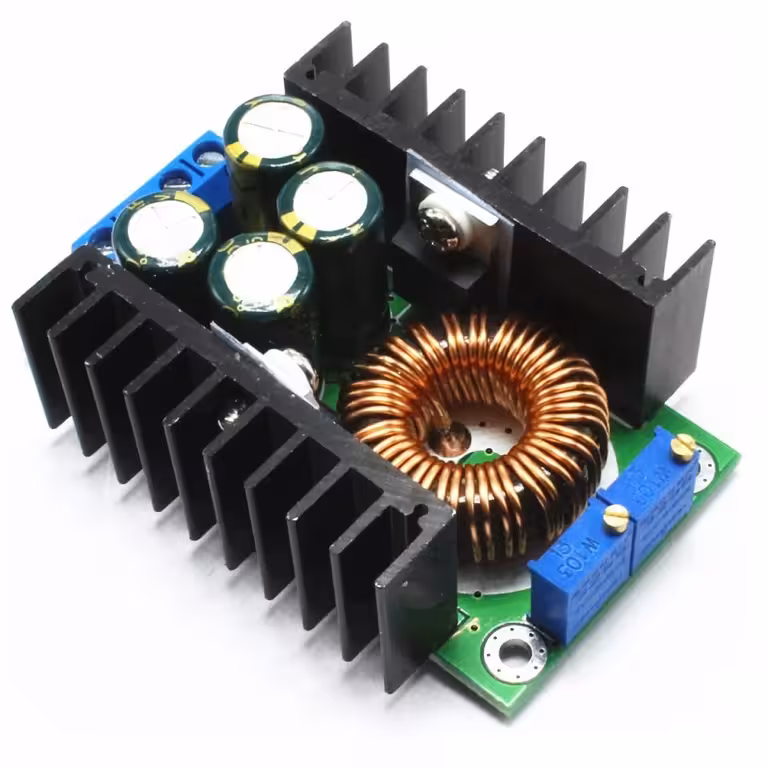

Modulo Step-Down DC-DC 9A – Regolazione precisa di tensione e corrente per progetti professionali

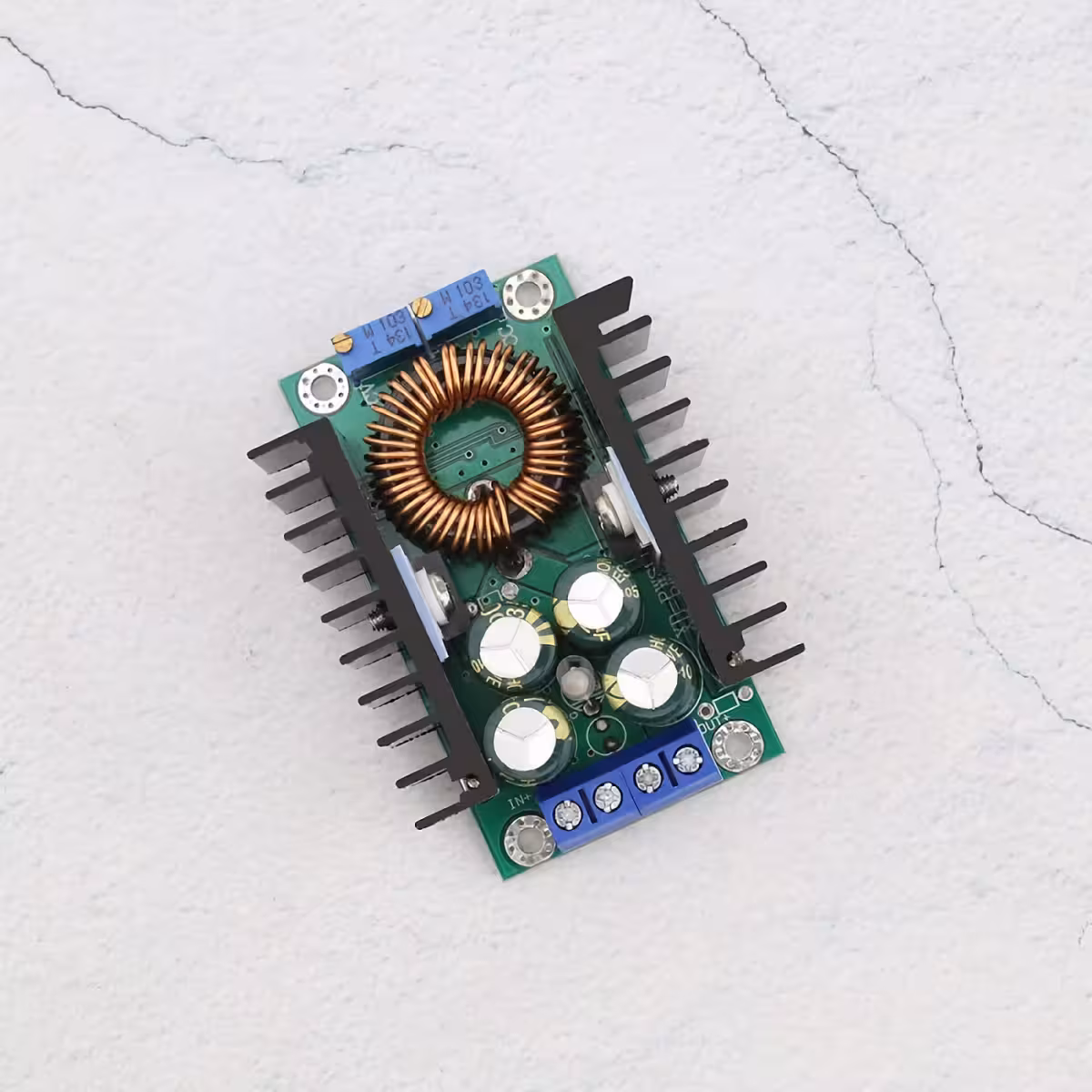

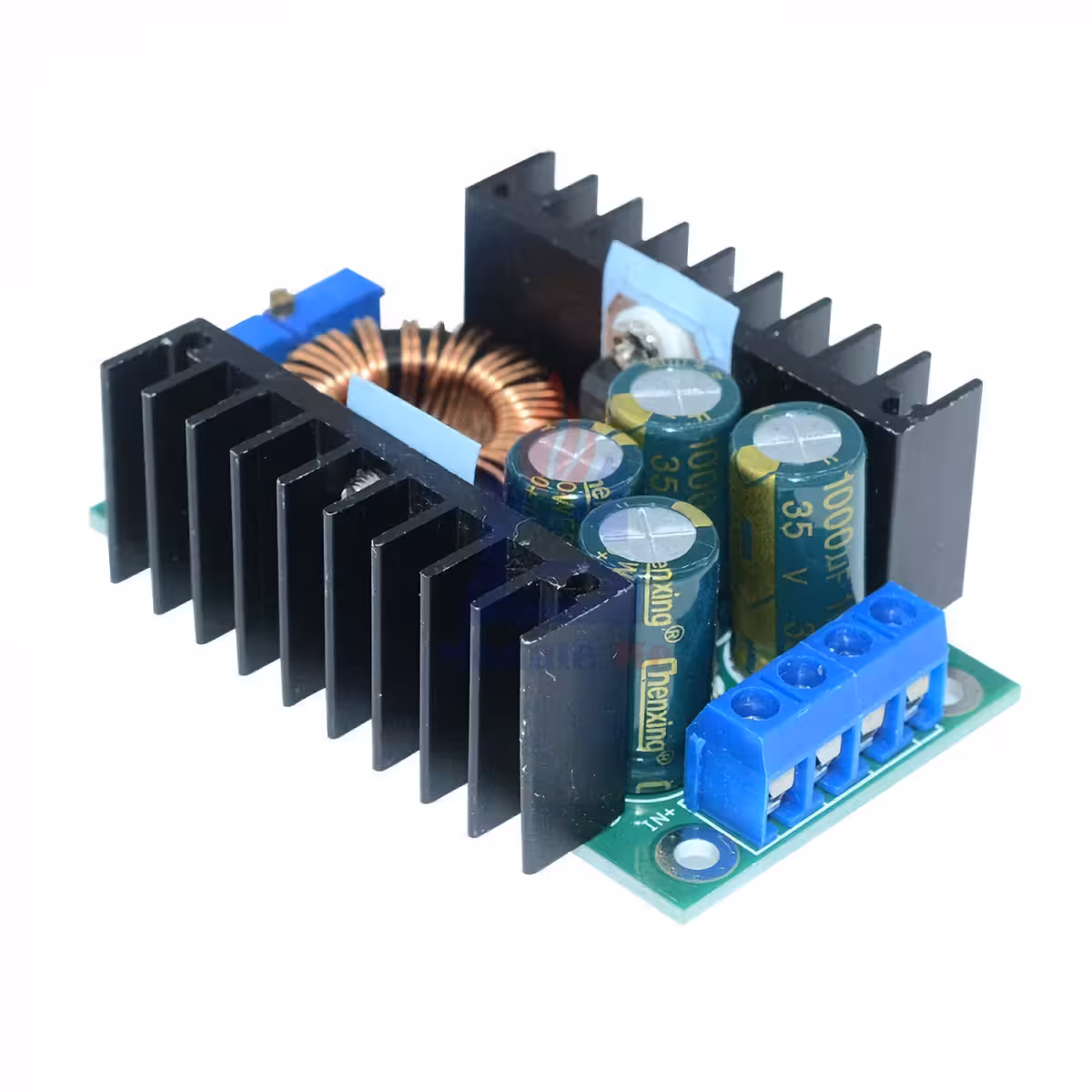

Hai bisogno di alimentare un LED ad alta potenza, caricare una batteria LiPo o realizzare un alimentatore da banco personalizzato? La sfida è sempre la stessa: la tensione disponibile non corrisponde mai esattamente a quella richiesta. Questo modulo step-down regolabile è la soluzione ideale: riduce la tensione di qualsiasi sorgente tra 5V e 40V con precisione millimetrica e perdite minime.
Nota: Per correnti in uscita superiori a 7A, si consiglia l’uso di una ventola per il raffreddamento forzato. Per la protezione contro l’inversione di polarità, si raccomanda l’installazione di un diodo Schottky esterno sulla linea di ingresso.
Perché scegliere questo modello? (Vantaggi principali):
- Potenziometri multigiro a 25 giri — regolazione fine di tensione e corrente, senza scatti improvvisi; perfetto per applicazioni sensibili come batterie o LED di precisione.

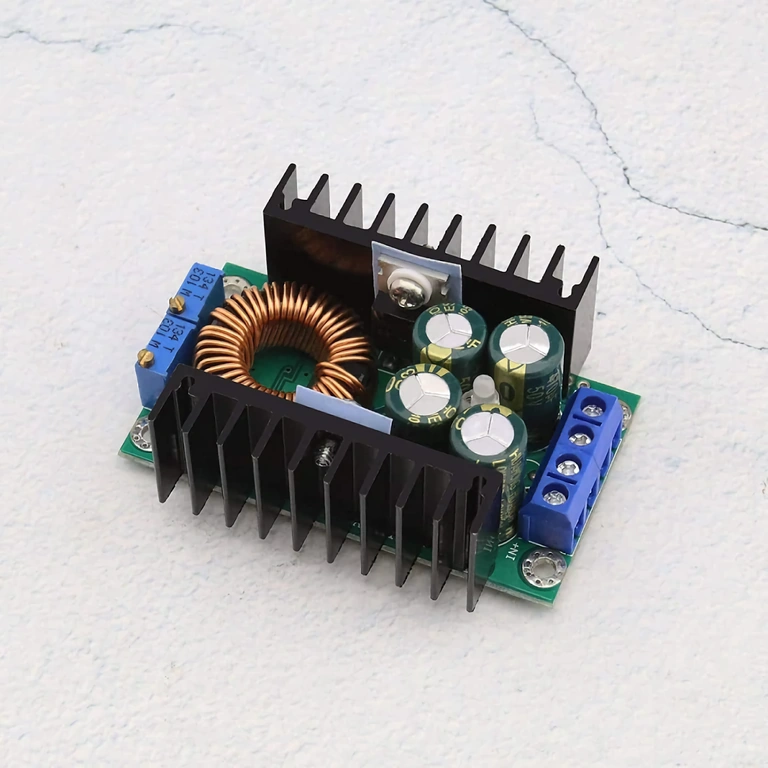

- Efficienza del 95% — su 100W consumati, ben 95W vengono trasferiti al carico; il dissipatore rimane fresco durante l’uso standard, garantendo risparmio energetico.
- Controllo indipendente tensione + corrente (CC/CV) — funziona come un caricabatterie intelligente per LiPo, Li-Ion o NiMH senza necessità di circuiti aggiuntivi.
- Protezione integrata contro i cortocircuiti — in caso di guasto al carico, il modulo si interrompe per salvaguardare il dispositivo collegato.
- Design compatto (65 × 48 mm) con 4 fori da 3 mm — installazione rapida e semplice in qualsiasi case DIY o pannello di controllo.
Dettagli e Prestazioni
Il cuore del modulo è un convertitore buck (step-down) a commutazione rapida, progettato per mantenere la tensione di uscita stabile anche in presenza di variazioni improvvise del carico. Con una tensione di ingresso compresa tra 5V e 40V DC, è compatibile con batterie LiPo multi-cella, alimentatori per PC, trasformatori da laboratorio o pannelli solari a bassa tensione.

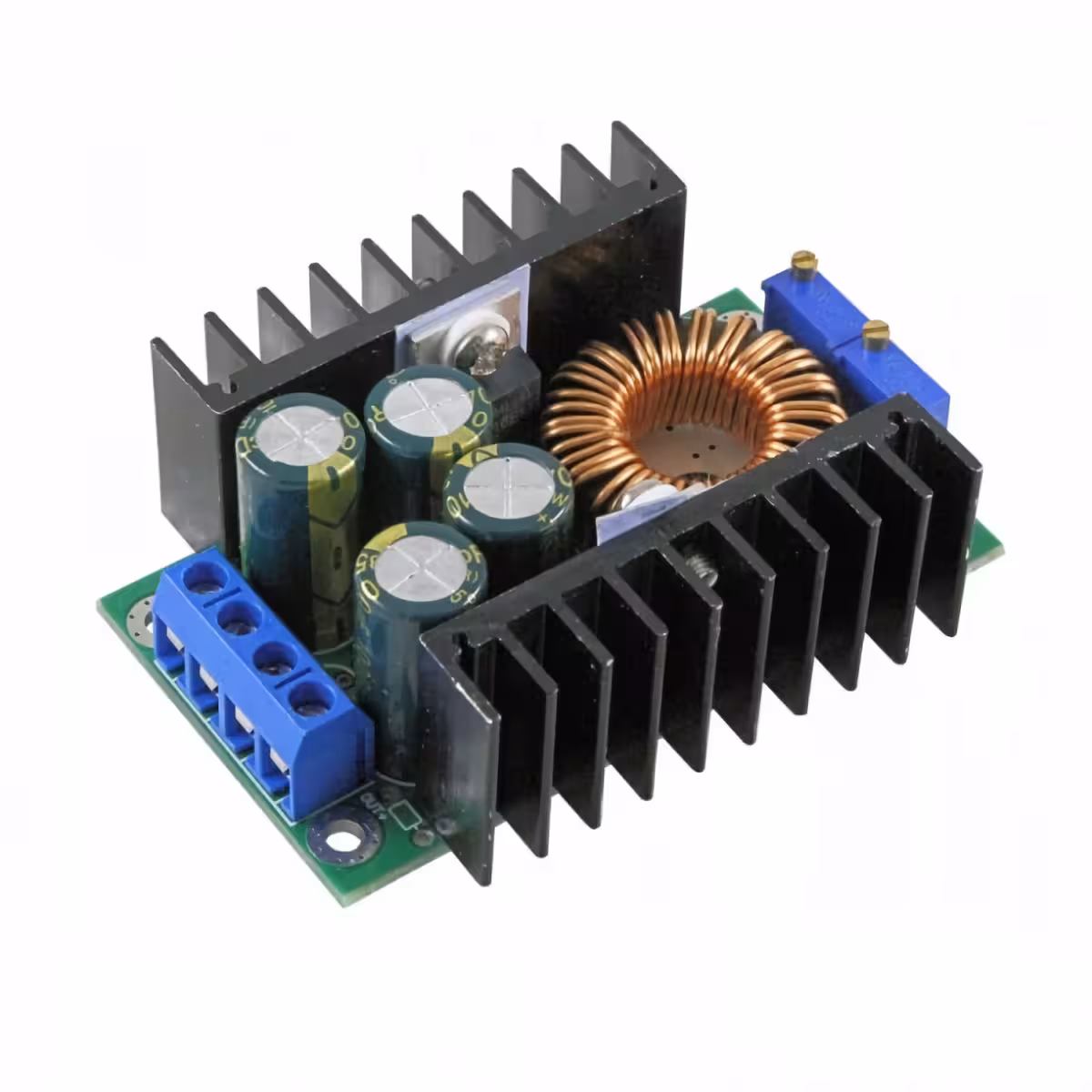

I due potenziometri multigiro offrono un controllo granulare sulla tensione di uscita (1.2V–35V) e sul limite di corrente (0.2A–9A), trasformando il modulo in uno strumento versatile. Per carichi che superano i 7A continui, è consigliabile aggiungere una piccola ventola sul dissipatore; al di sotto di tale soglia, l’efficienza del 95% mantiene i componenti a temperature ottimali senza bisogno di raffreddamento attivo.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso | 5V – 40V DC |
| Tensione di uscita regolabile | 1.2V – 35V DC |
| Corrente di ingresso massima | 9A |
| Corrente di uscita regolabile | 0.2A – 9A |
| Efficienza massima | 95% |
| Tipo di regolazione | Potenziometri multigiro (25 giri) – tensione e corrente |
| Protezioni incluse | Cortocircuito (inversione polarità tramite diodo esterno) |
| Raffreddamento necessario | Forzato (ventola) per correnti > 7A |
| Dimensioni scheda | 65 × 48 × 24 mm |
| Fissaggio | 4 viti, fori Ø 3 mm |
| Tipo di convertitore | Buck (Step Down) DC-DC |
Istruzioni per l’uso
- Collegamento: Connetti l’alimentatore ai terminali di ingresso, rispettando la polarità (+ e –). La tensione di ingresso deve essere superiore di almeno 1.5V rispetto alla tensione di uscita desiderata.
- Regolazione tensione: Utilizza il potenziometro V-ADJ. Ruota lentamente — i 25 giri permettono una precisione elevata. Verifica il valore con un multimetro sui terminali di uscita.
- Regolazione corrente: Imposta il limite con il potenziometro I-ADJ. Collega il carico e regola fino al valore desiderato, monitorando l’assorbimento con un amperometro in serie.
- Gestione termica: Monitora la temperatura sotto carico. Se la corrente supera i 7A, installa una ventola sul dissipatore.
- Sicurezza: Installa un diodo Schottky (es. SB1040 o equivalente) sulla linea positiva di ingresso per prevenire danni da inversione di polarità.
Contenuto della confezione
- 1x Modulo Step-Down DC-DC regolabile 5-40V / 9A
Domande Frequenti
Posso usare il modulo per caricare una batteria LiPo da 3.7V con un alimentatore da 12V?
Certamente. Imposta la tensione di uscita a 4.2V (tensione massima per celle singole LiPo) e limita la corrente secondo le specifiche della batteria. Il modulo opera in modalità CC/CV, ideale per la ricarica di accumulatori.
È sempre necessaria una ventola?
No. Il raffreddamento forzato è richiesto solo se la corrente in uscita supera i 7A in modo continuativo. Sotto tale soglia, l’efficienza del 95% garantisce un funzionamento sicuro senza ventola.
Come proteggo il modulo in caso di cablaggio errato?
Il modulo non dispone di protezione interna contro l’inversione di polarità. Si consiglia di inserire in serie un diodo Schottky (es. SB1040) sulla linea positiva di ingresso: una soluzione economica che previene danni accidentali.
Può funzionare come driver per LED di potenza?
Sì. Imposta la corrente al valore nominale del LED e la tensione al valore forward richiesto. La limitazione di corrente regolabile lo rende un driver efficiente e pronto all’uso.
