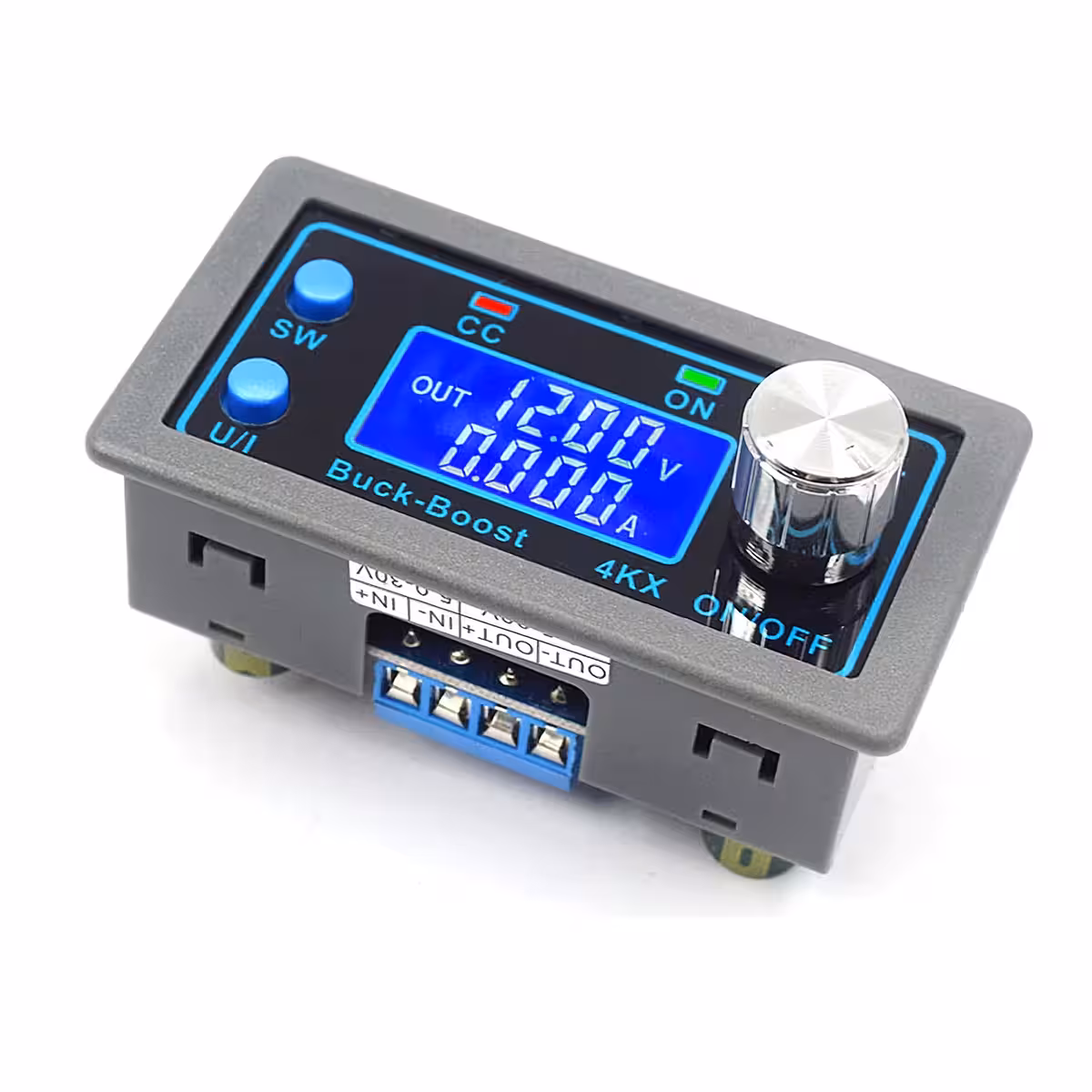

Alimentatore da laboratorio DC-DC 30V 4A Step Up/Down – controllo totale di tensione e corrente in un modulo compatto
Stai lavorando a un progetto e hai bisogno di tensioni diverse per ogni fase di test? O vuoi alimentare circuiti con requisiti variabili senza dover cambiare alimentatore ogni volta? Questo convertitore DC-DC buck-boost ti offre qualsiasi tensione tra 0,5V e 30V, con una corrente stabile di 3A, il tutto in un modulo da soli 79 mm.
Nota: La corrente continua stabile è garantita a 3A. Fino a 4A è possibile solo con raffreddamento attivo supplementare (si consiglia una ventola esterna). La potenza massima senza ventola è di 35W; con raffreddamento attivo si possono raggiungere i 50W.
Perché scegliere questo modello? (Vantaggi chiave):
- Step Up e Step Down nello stesso modulo — puoi aumentare o ridurre la tensione rispetto all’ingresso senza moduli aggiuntivi, coprendo scenari da 0,5V a 30V con un’unica sorgente
- Display con risoluzione 0,01V e 0,001A — visualizzi esattamente la tensione e la corrente erogate, non valori approssimativi; monitori inoltre potenza (W), capacità (Ah) e tempo (h) in tempo reale
- 7 protezioni attive simultanee — sottotensione, sovratensione, sovracorrente, sovrapotenza, capacità eccessiva, timeout e sovratemperatura; l’uscita si scollega automaticamente prima che si verifichino danni
- Efficienza ~88% — minore dispersione di calore e il modulo rimane fresco più a lungo; a 35W senza ventola, il funzionamento è stabile in condizioni normali
- Calibrazione diretta da menu — se il tuo multimetro indica valori diversi dal display, puoi correggere la tensione e la corrente senza strumenti esterni
- Compatibile con Arduino, Raspberry Pi e qualsiasi circuito 3,3V–5V — imposti la tensione prima del collegamento ed elimini il rischio di danneggiare i componenti
Dettagli e Prestazioni
Il modulo accetta in ingresso una tensione compresa tra 5V e 30V DC, ma per raggiungere la potenza massima è necessario un ingresso di almeno 8V. A 5V, la potenza disponibile è limitata a circa 15W. La topologia buck-boost gli permette di funzionare indipendentemente dal fatto che la tensione di uscita desiderata sia inferiore o superiore a quella di ingresso: un vero vantaggio rispetto ai semplici convertitori buck o boost. La protezione da sottotensione (LUP) ha una soglia predefinita impostata a 4,8V: se l’alimentazione scende sotto questo valore, l’uscita viene interrotta automaticamente per prevenire malfunzionamenti.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso | 5,0 – 30 V DC |
| Tensione di uscita | 0,5 – 30 V DC, regolabile con precisione |
| Corrente di uscita | 3A continuo stabile; fino a 4A con raffreddamento attivo |
| Potenza di uscita | 35W (raffreddamento naturale) / fino a 50W (ventola esterna) |
| Risoluzione display tensione | 0,01 V |
| Risoluzione display corrente | 0,001 A |
| Efficienza di conversione | ~88% |
| Protezioni integrate | Sottotensione (LUP), sovratensione (OUP), sovracorrente (OCP), sovrapotenza (OPP), capacità eccessiva (OAP), timeout (OHP), sovratemperatura (OTP) |
| Tipo convertitore | DC-DC Step Up / Step Down (Buck-Boost) |
| Dimensioni | 79 × 43 × 26 mm |
Istruzioni di Programmazione e Utilizzo
- Commutazione dei parametri di visualizzazione: In modalità normale, premi il tasto SW per alternare la visualizzazione tra tensione (V), corrente (A), potenza (W), capacità (Ah) e tempo (h). La pressione prolungata del tasto SW alterna il display tra tensione di ingresso (IN) e di uscita (OUT).
- Impostazione della tensione di uscita: Premi il tasto U/I per accedere al menu di impostazione della tensione. La cifra attiva lampeggerà. Ruota l’encoder per regolare il valore. Premi brevemente l’encoder per cambiare la cifra selezionata. Premi due volte U/I o attendi 10 secondi per uscire dal menu.
- Impostazione della corrente costante massima: Dalla modalità normale, premi U/I per accedere all’impostazione della corrente massima consentita in uscita. Regola il valore con l’encoder rotativo, seguendo la stessa procedura della tensione.
- Configurazione dello stato predefinito ON/OFF: Premi a lungo il tasto U/I per scegliere se l’uscita del modulo debba essere accesa (OPEN ON) o spenta (OPEN OFF) all’avvio.
- Impostazione delle protezioni e delle soglie: Premi a lungo U/I per accedere al menu delle protezioni. Usa SW per selezionare la protezione desiderata: LUP, OUP, OCP, OPP, OAP, OHP, OTP. Regola le soglie e attiva o disattiva ogni protezione individualmente.
- Calibrazione di tensione e corrente: Premi U/I per accedere all’interfaccia di calibrazione (CAL). Calibra la tensione di ingresso, la tensione di uscita e la corrente confrontandole con un multimetro di riferimento per la massima precisione.
Contenuto della confezione
- 1 × Modulo convertitore DC-DC Step Up/Down 30V 4A
Domande Frequenti
Posso usare questo modulo come alimentatore regolabile per Arduino o Raspberry Pi?
Certamente. Il modulo fornisce tensioni stabili tra 0,5V e 30V, inclusi i 3,3V e 5V. Imposta la tensione corretta prima di collegare il dispositivo per evitare sovratensioni accidentali.
È obbligatorio usare una ventola di raffreddamento?
Non per l’uso normale. Sotto i 35W e i 3A, il raffreddamento naturale è sufficiente. Se lavori a 4A o per periodi prolungati ad alta potenza, aggiungi una ventola esterna; in caso contrario, la protezione OTP interromperà automaticamente l’uscita.
Funziona anche come Step-Up (boost), non solo come Step-Down (buck)?
Sì. La topologia buck-boost gli permette di aumentare la tensione di uscita rispetto all’ingresso o di ridurla. Ad esempio, da una sorgente a 12V puoi ottenere sia 5V che 24V, senza dover cambiare modulo.
Cosa succede se la tensione di ingresso scende sotto i 4,8V?
La protezione LUP interrompe automaticamente l’uscita. La soglia predefinita è 4,8V, ma puoi regolarla dal menu in base alla tua sorgente di alimentazione.
Posso calibrare il modulo se il display non coincide con il mio multimetro?
Sì. La funzione CAL nel menu ti consente di correggere i valori visualizzati per la tensione di ingresso, la tensione di uscita e la corrente, utilizzando il tuo multimetro come riferimento.
