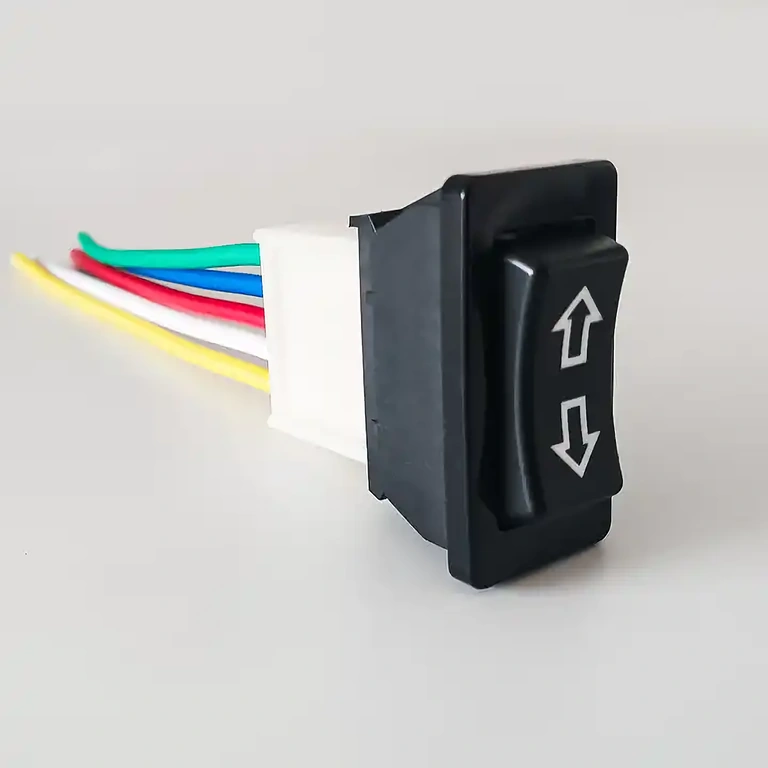

Interruttore a bilanciere DPDT a ritorno automatico: inverti il senso del motore senza relè o cablaggi complessi

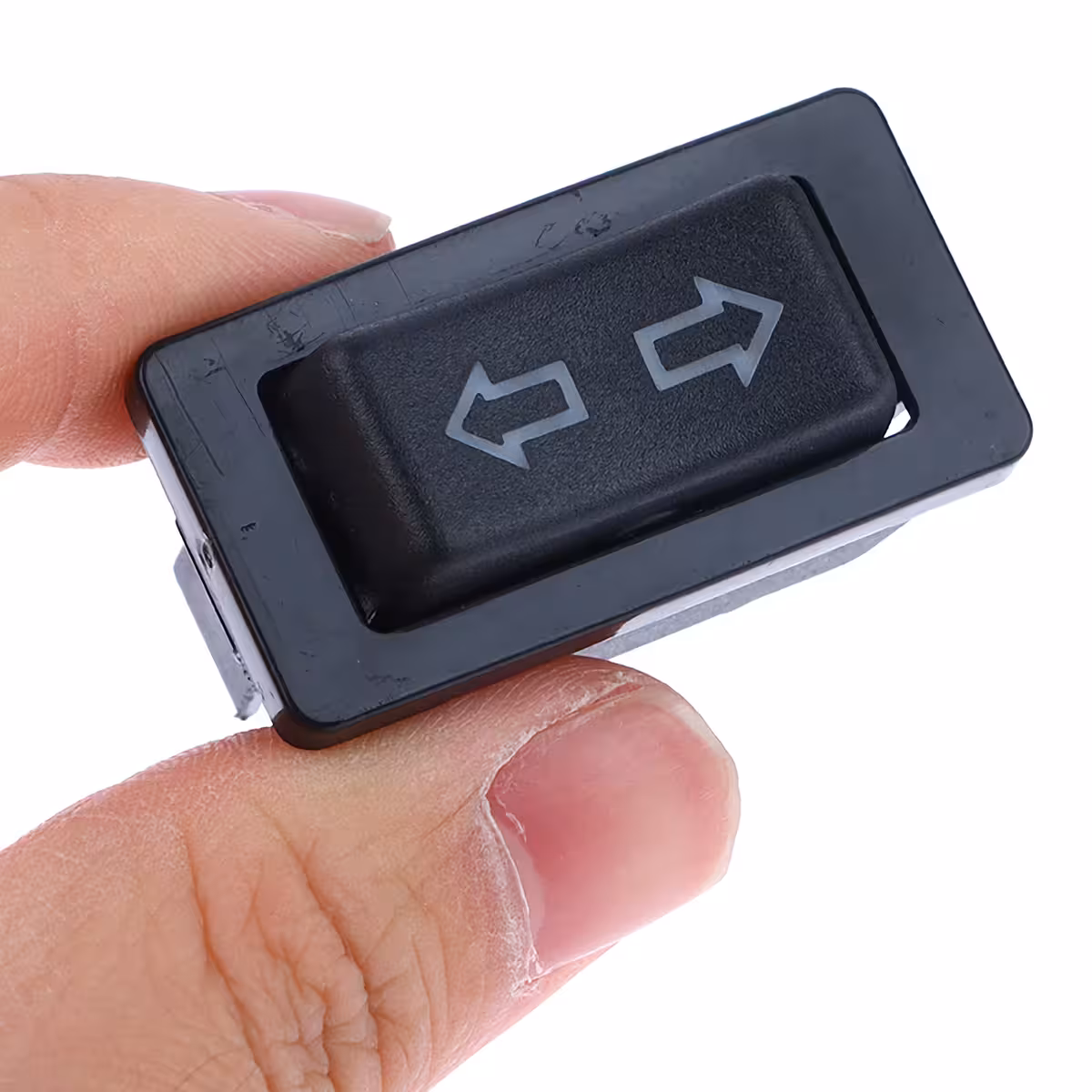

Hai bisogno di controllare la direzione di un attuatore lineare, un motore DC o un sistema di sollevamento in modo semplice e immediato? Questo interruttore a bilanciere DPDT a 3 posizioni con ritorno automatico è la soluzione ideale. Sposti la leva a sinistra e il motore parte in un senso; a destra, inverte la marcia; rilasci la leva e il sistema si arresta automaticamente.
Nota: Il ritorno automatico alla posizione centrale (OFF) previene l’azionamento accidentale, proteggendo sia il motore che l’intero circuito.
Perché scegliere questo modello? (Vantaggi principali):

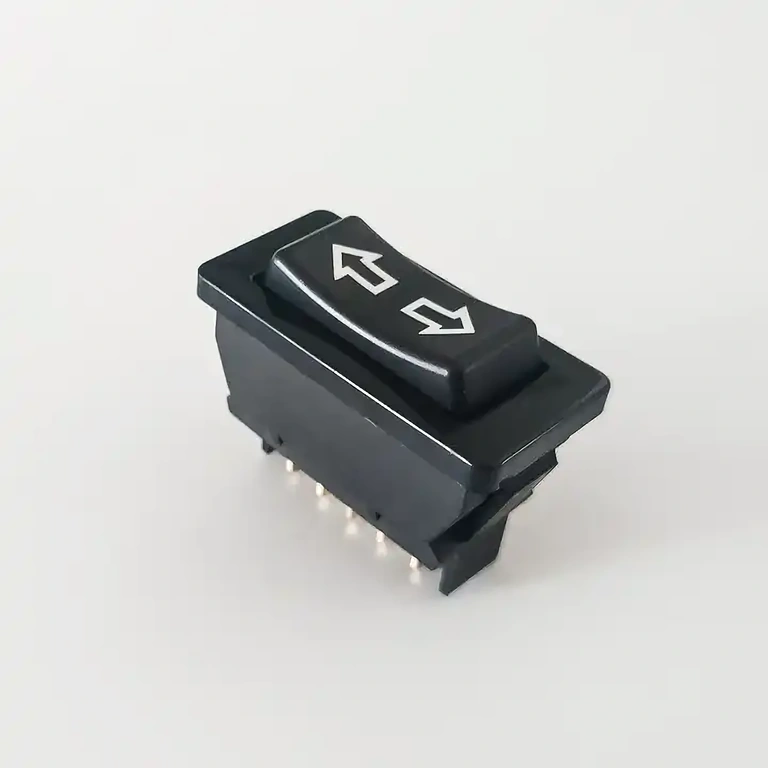

- Inversione di polarità senza relè — la configurazione DPDT commuta simultaneamente entrambi i poli del motore, invertendo il senso di rotazione con un solo gesto, senza componenti aggiuntivi.
- Stop automatico al rilascio — le posizioni laterali sono di tipo momentaneo: il motore resta in funzione solo finché tieni premuta la leva, eliminando il rischio di blocchi meccanici o sovraccarichi.
- 20A a 12V e 24V DC — ideale per la maggior parte degli attuatori lineari e motori DC utilizzati in ambito automotive, camper, nautica o automazioni fai-da-te.

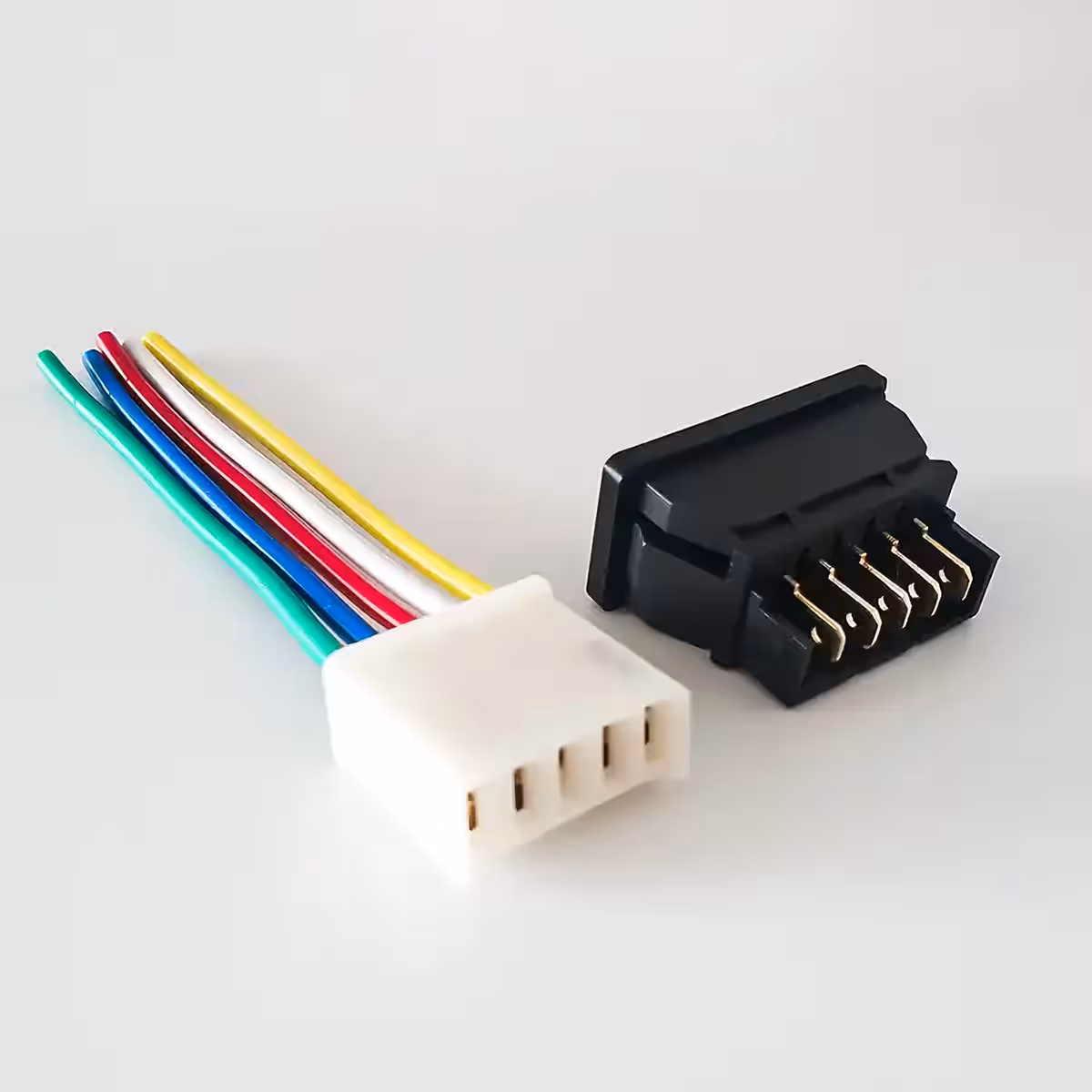

- Connettore a 5 pin incluso — colleghi i cavi direttamente alla morsettiera, senza saldature e senza attrezzi particolari. Perfetto per installazioni rapide e pulite.

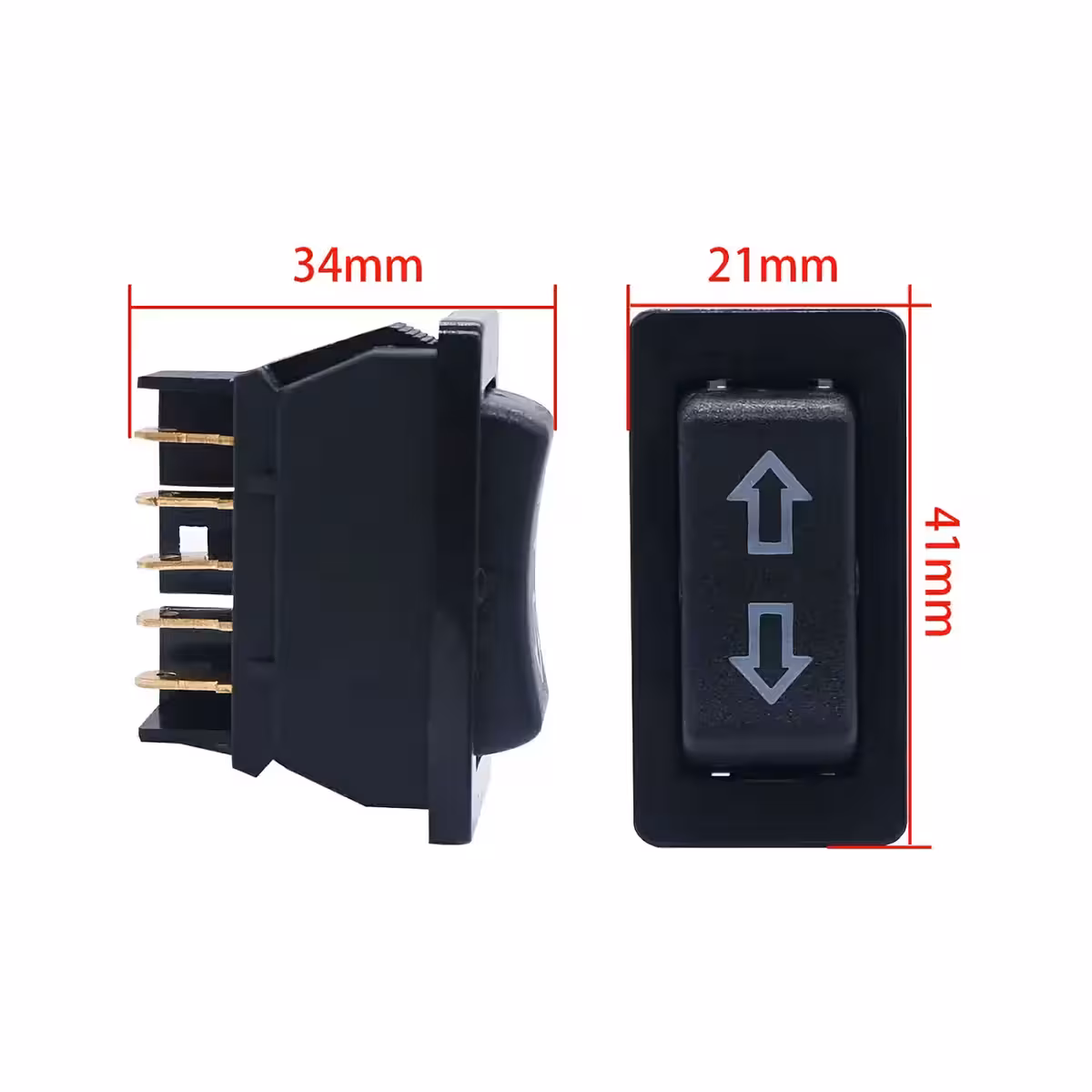

- Design compatto: 21 × 41 × 34 mm — si integra perfettamente in cruscotti, pannelli di controllo o box stampati in 3D.
Dettagli e Prestazioni
La configurazione DPDT (Double Pole Double Throw) permette di gestire due circuiti indipendenti contemporaneamente, esattamente ciò che serve per invertire la polarità di un motore DC senza dover ricorrere a un ponte a H esterno. La struttura ON/OFF/ON con ritorno automatico mantiene la posizione centrale stabile (motore spento) e attiva il movimento solo sotto pressione, prevenendo inceppamenti nei sistemi di sollevamento o attuatori lineari. Il terminale a 5 pin con connettore rimovibile facilita notevolmente la sostituzione o il cablaggio, anche in spazi ristretti.
| Parametro | Dettaglio |
|---|---|
| Tipo interruttore | DPDT, ON/OFF/ON a ritorno automatico (momentaneo) |

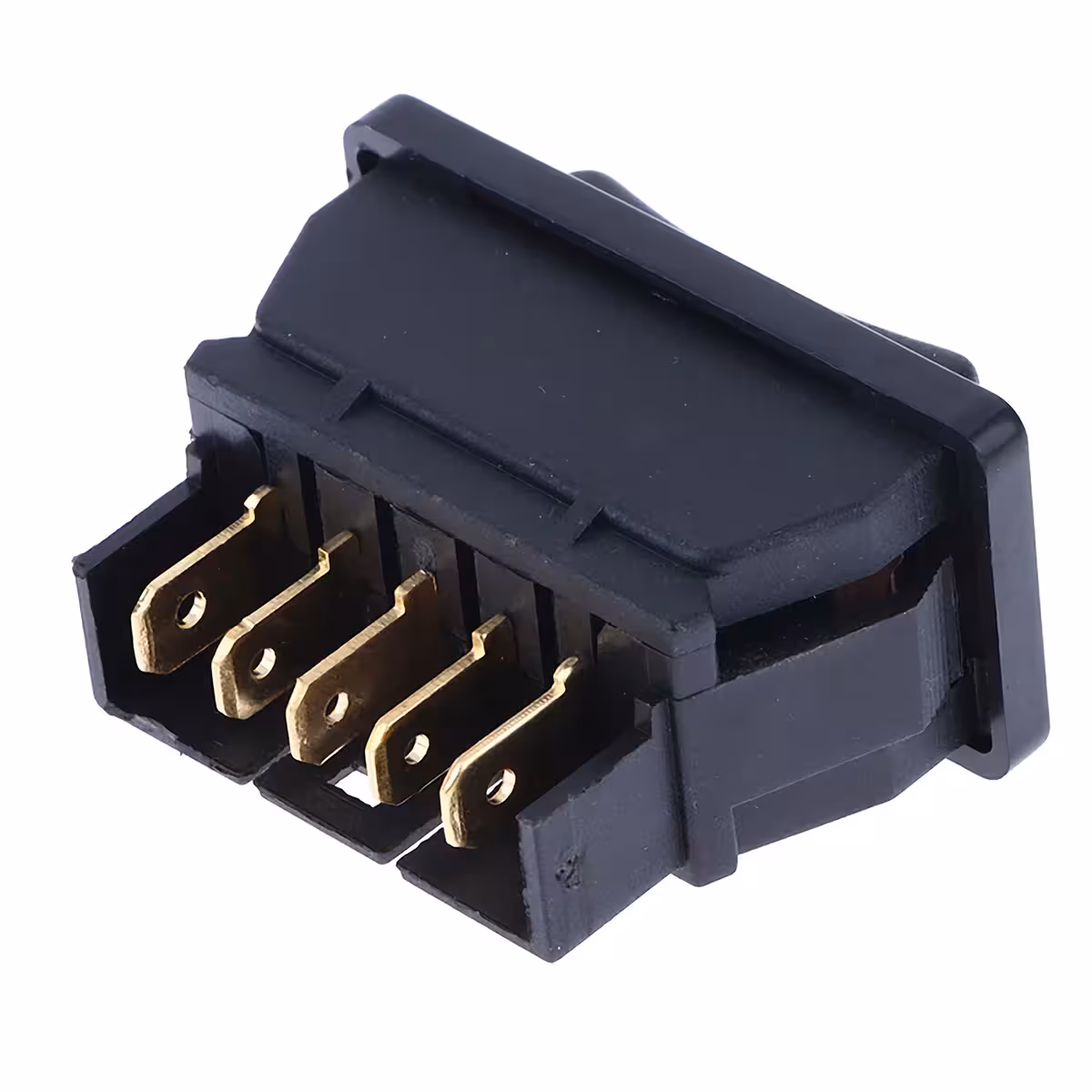

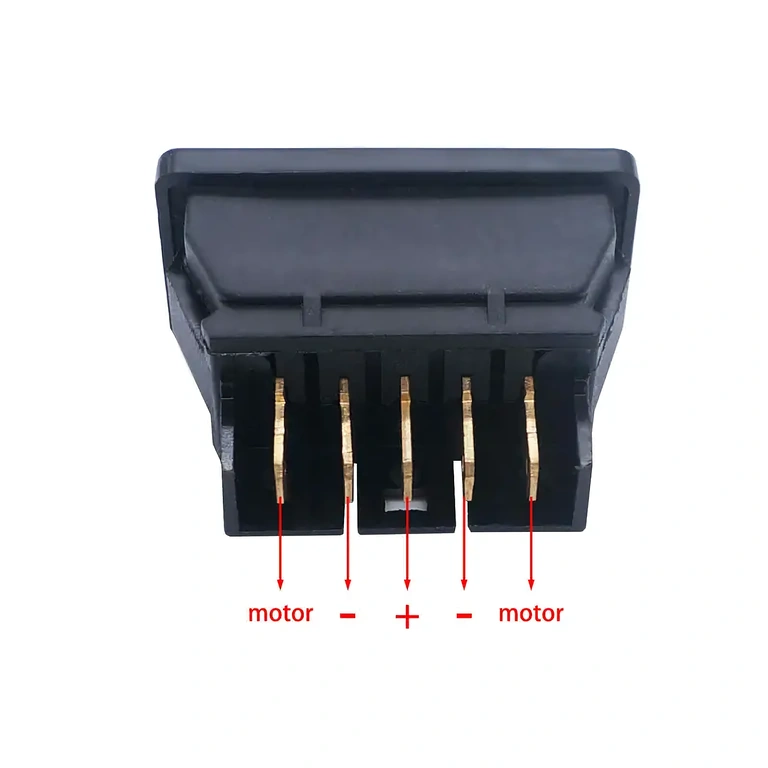

| Numero pin | 5 pin (connettore incluso) |
| Tensione nominale | DC 12V / 24V |

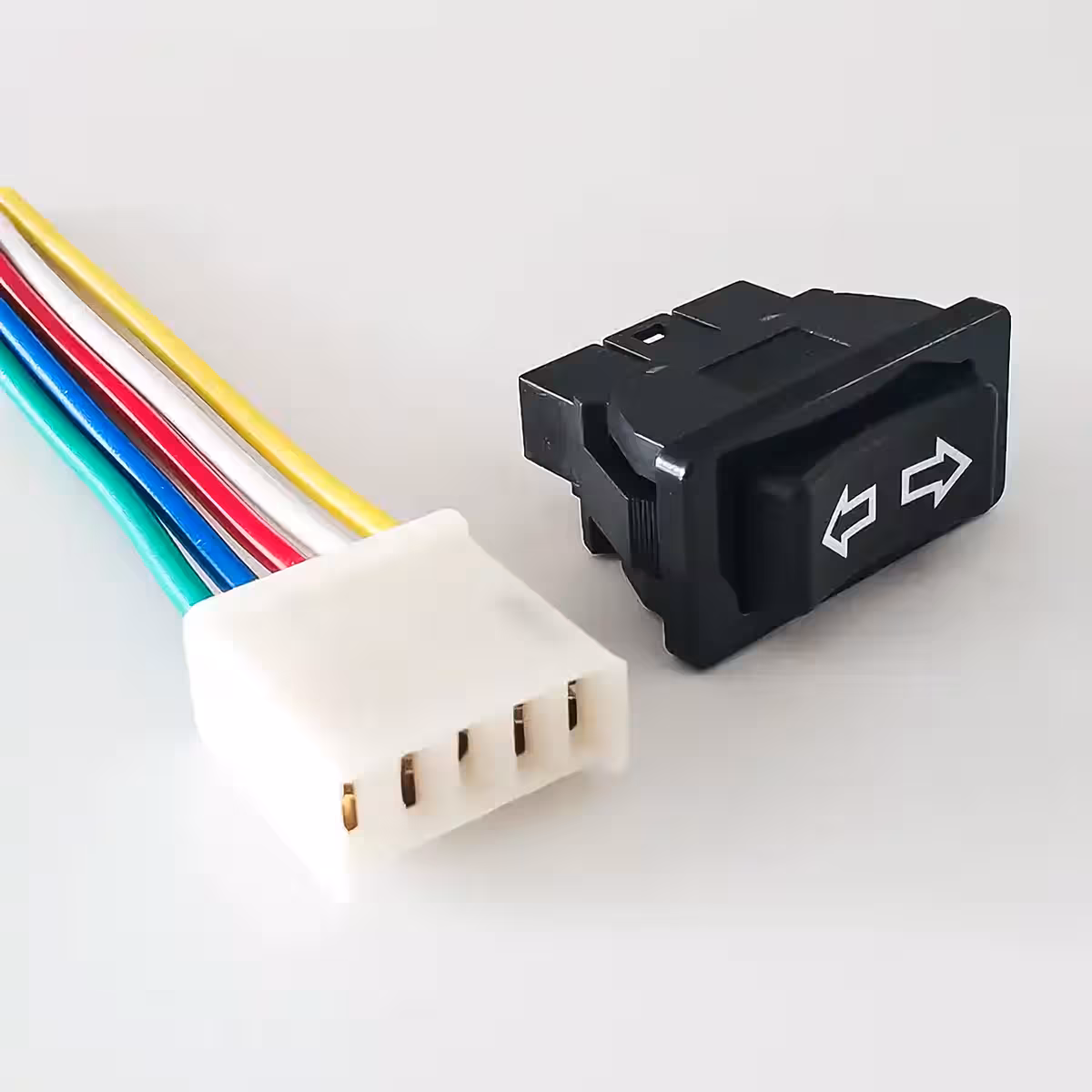

| Corrente nominale | 20A |
| Funzione ritorno | Automatica alla posizione centrale OFF |
| Dimensioni | 21 × 41 × 34 mm |

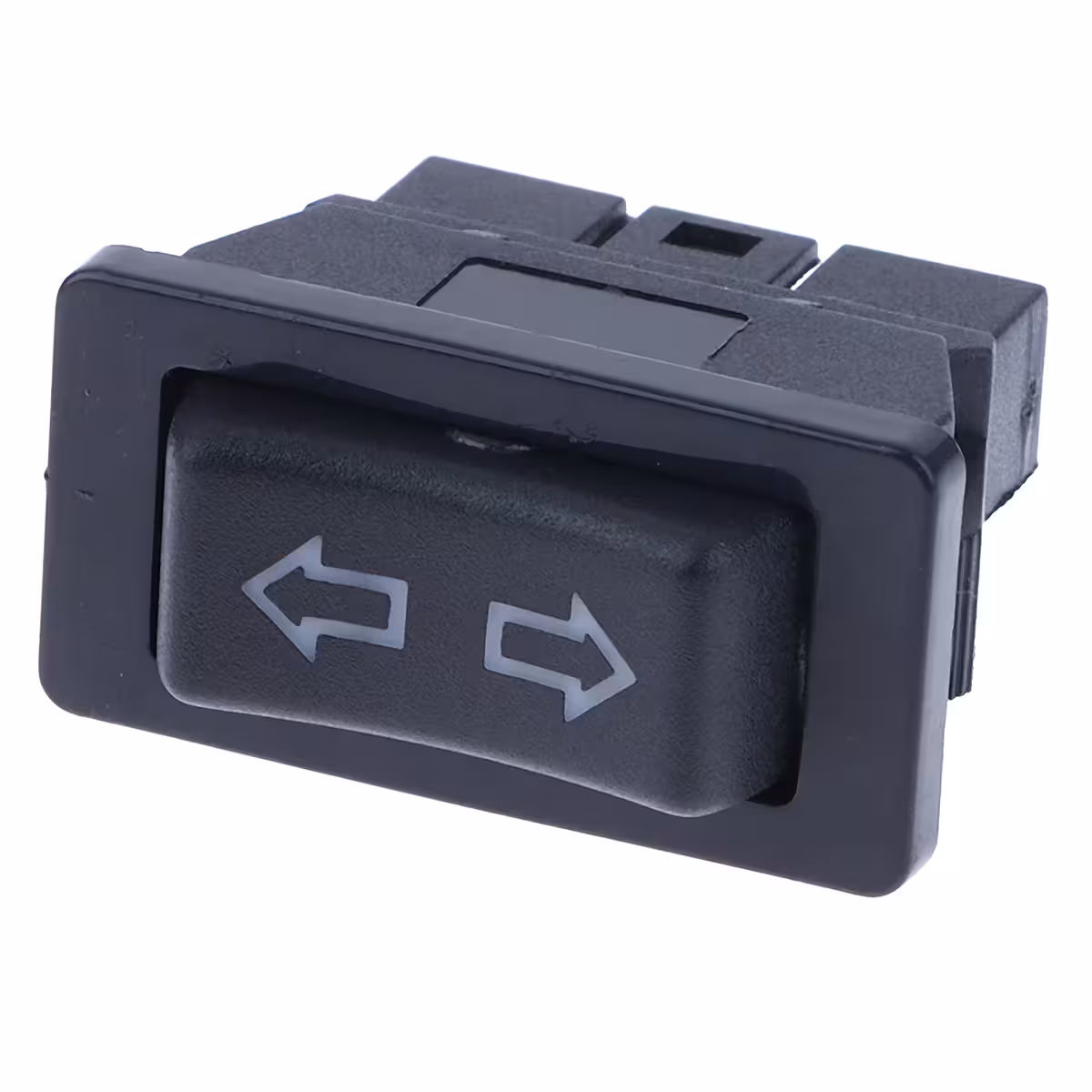

| Lunghezza cavo | 12 mm |
| Applicazioni tipiche | Motori DC, attuatori lineari, sistemi di sollevamento, robotica, automazioni auto |
Contenuto della confezione
- 1 × Interruttore a bilanciere DPDT 3 posizioni a ritorno automatico
- 1 × Connettore a 5 pin
Domande Frequenti
Posso controllare un attuatore lineare direttamente con questo interruttore?
Certamente. È uno degli utilizzi più comuni. Funziona con qualsiasi attuatore lineare DC fino a 20A a 12V o 24V, come antenne, portelloni, letti elettrici o sistemi di sollevamento.
Cosa succede se supero i 20A?
I contatti potrebbero surriscaldarsi danneggiando l’interruttore. Se il tuo motore richiede uno spunto superiore ai 20A, utilizza l’interruttore per pilotare un relè di potenza: in questo modo l’interruttore gestirà solo il segnale di comando e non il carico diretto.
Sono necessari diodi di protezione?
Per motori induttivi di grandi dimensioni (oltre 5-10A), consigliamo l’uso di diodi di flyback montati in parallelo sui terminali del motore per proteggere i contatti dell’interruttore dagli archi elettrici durante la commutazione.
Quanto tempo richiede il montaggio a pannello?
Meno di 10 minuti. È sufficiente praticare un foro standard sul pannello, inserire l’interruttore e collegare i cavi al connettore a 5 pin. Non sono necessarie saldature o utensili speciali.
