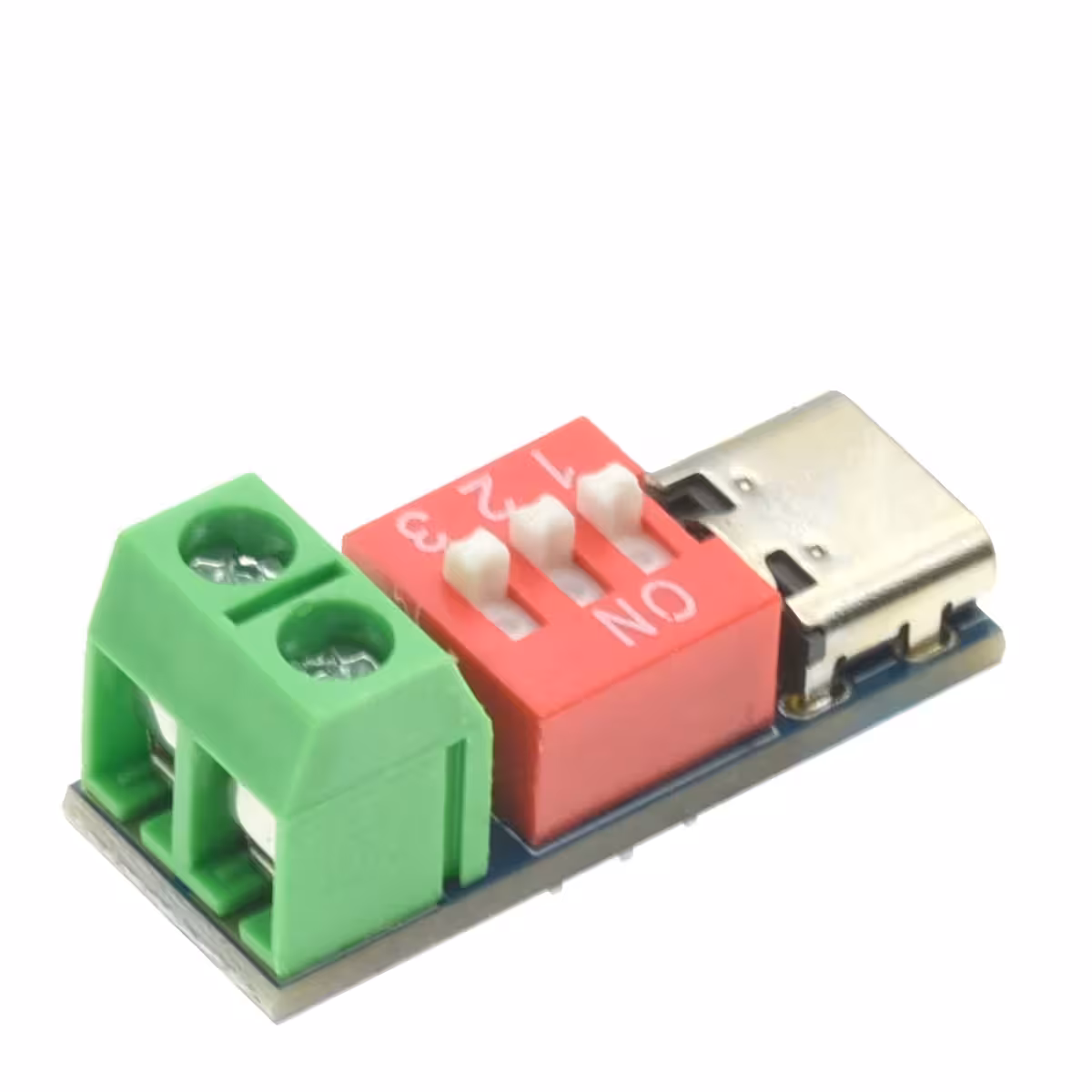

Moduli Trigger USB Type-C PD QC – Ottieni tensioni fisse da qualsiasi caricabatterie, senza saldature
Hai bisogno di 12V o 20V da un alimentatore USB-C ma non vuoi costruire un regolatore di tensione da zero? Questi moduli trigger USB Type-C PD QC negoziano automaticamente la tensione con la sorgente, erogandola direttamente sui pin di uscita. Ti basta impostare la tensione desiderata tramite il DIP switch, collegare il caricabatterie e misurare: in meno di un minuto avrai la tensione pronta per il tuo progetto.
Nota: prima di collegare qualsiasi dispositivo, misura sempre la tensione di uscita con un multimetro per confermare che la tensione negoziata corrisponda a quella impostata.
Perché scegliere questo set? (Vantaggi principali):
- Selezione hardware tramite DIP switch — scegli tra 5V, 9V, 12V, 15V e 20V senza bisogno di firmware, programmatori o codice; tutto è meccanico e immediato.
- Compatibilità multi-protocollo — supporta PD3.0, PD2.0, QC e BC1.2, garantendo il funzionamento con la maggior parte dei caricabatterie moderni per laptop, smartphone o workstation.
- Potenza fino a 100W — ideale per alimentare mini-PC, strisce LED ad alta potenza o progetti embedded che richiedono un elevato assorbimento, a patto che l’alimentatore lo supporti.

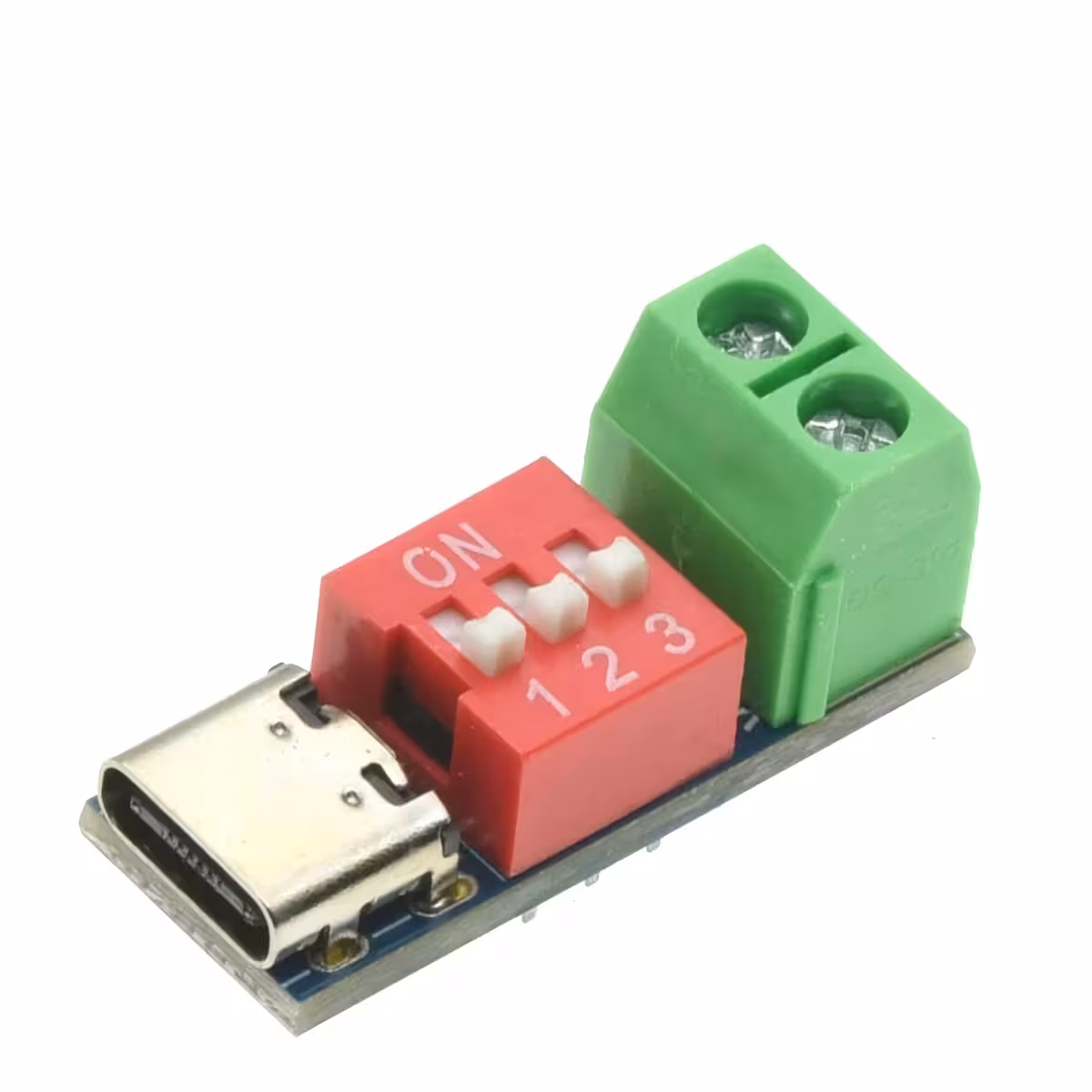

- Connettore Type-C reversibile — rilevamento automatico della polarità, non importa il verso di inserimento del cavo; zero rischi di inversione.

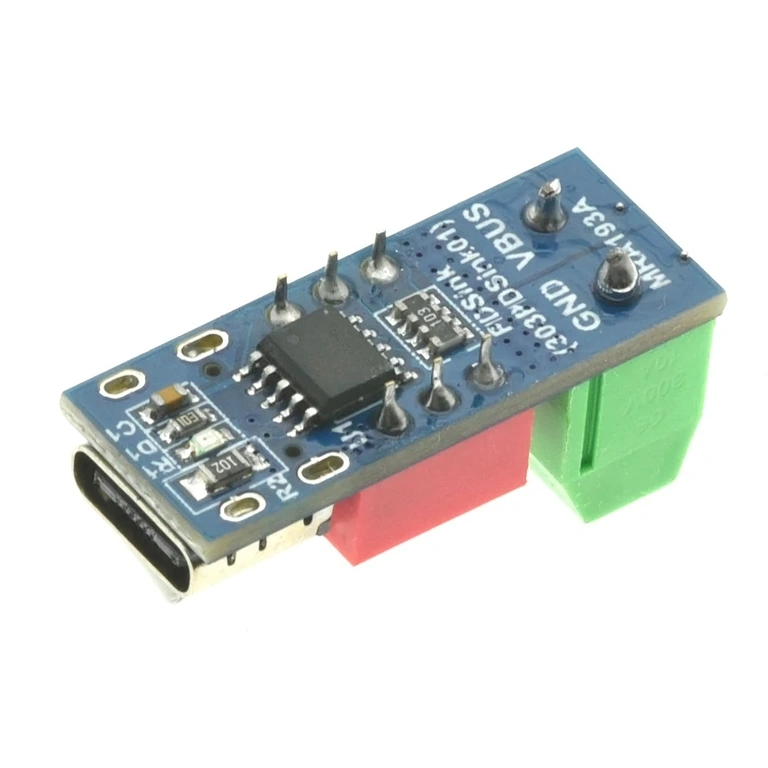

- Dimensioni ultra-compatte (11 × 28 mm) — si integrano facilmente in qualsiasi case DIY o scatola di progetto senza modifiche strutturali.
- Doppia protezione integrata — le protezioni da sovratensione e surriscaldamento salvaguardano sia il modulo che il circuito alimentato.

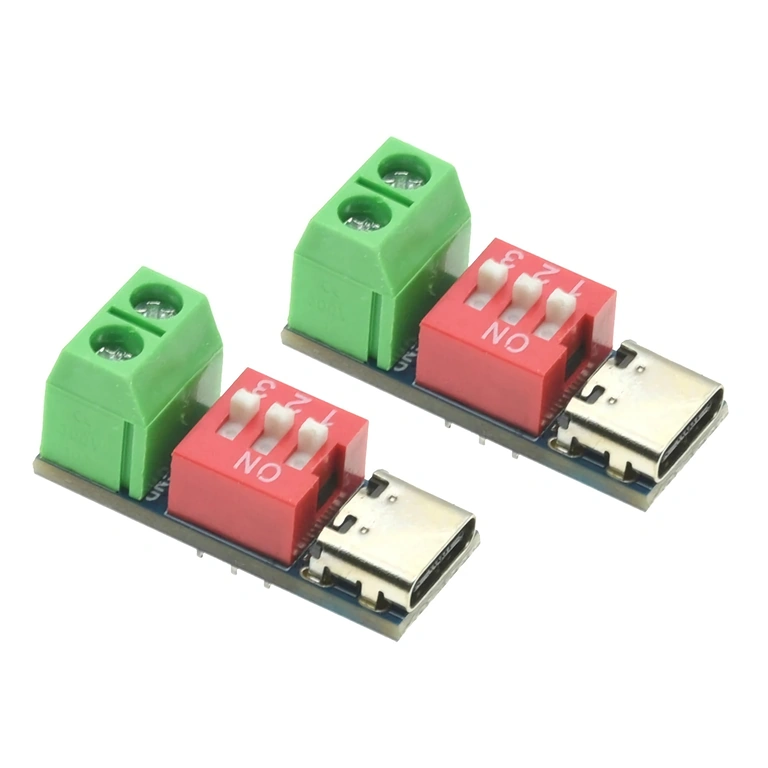

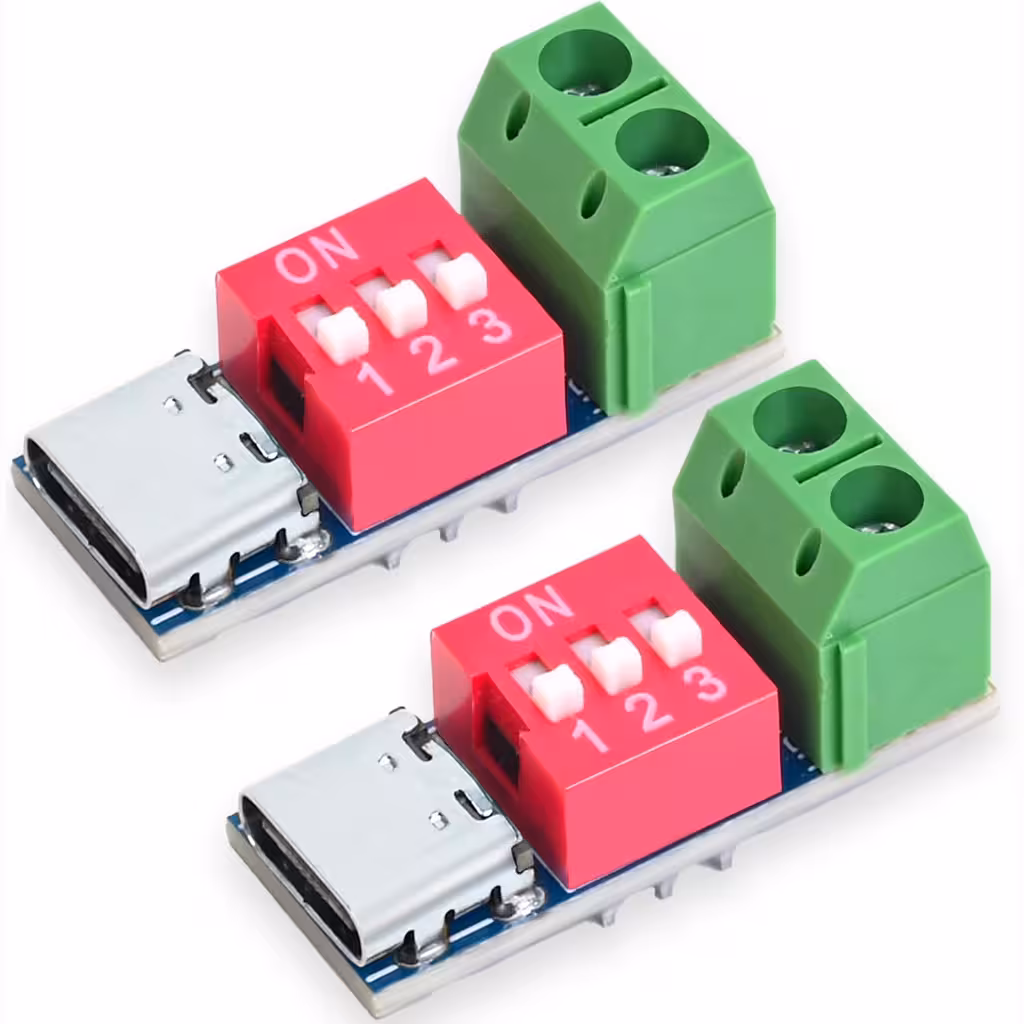

- Set da 2 pezzi — avrai subito un ricambio a disposizione o la possibilità di alimentare due circuiti contemporaneamente a tensioni differenti.
Dettagli e Prestazioni

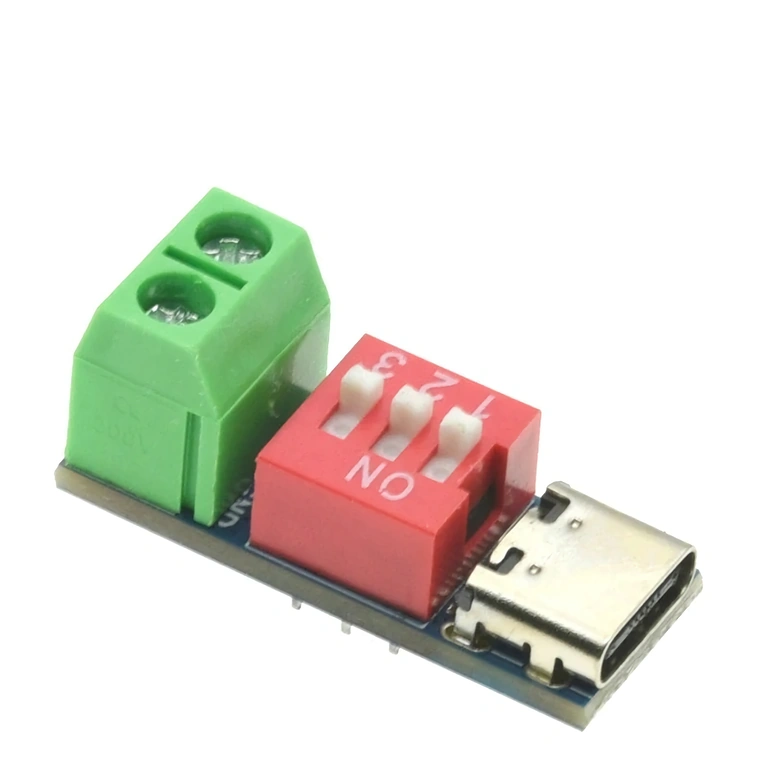

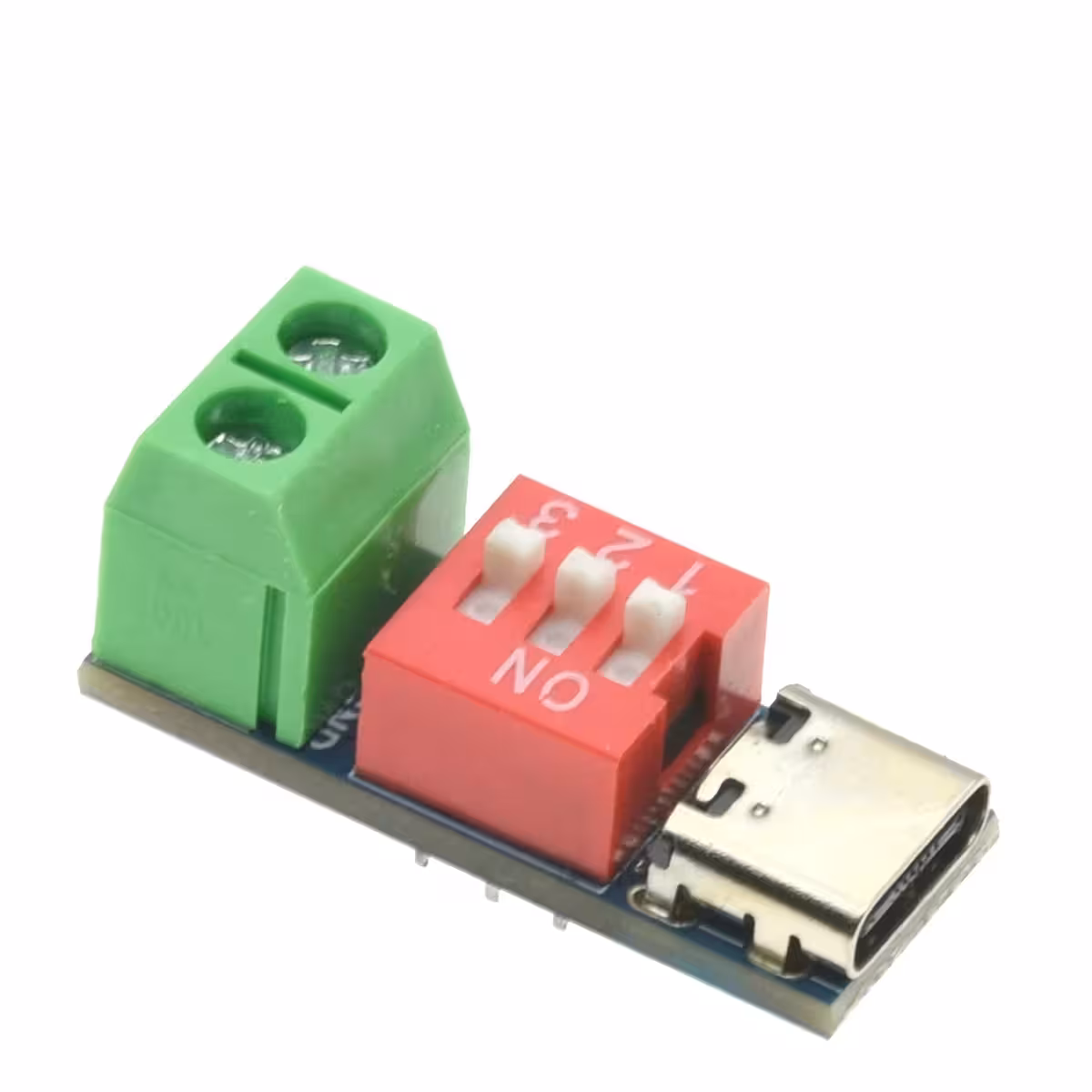

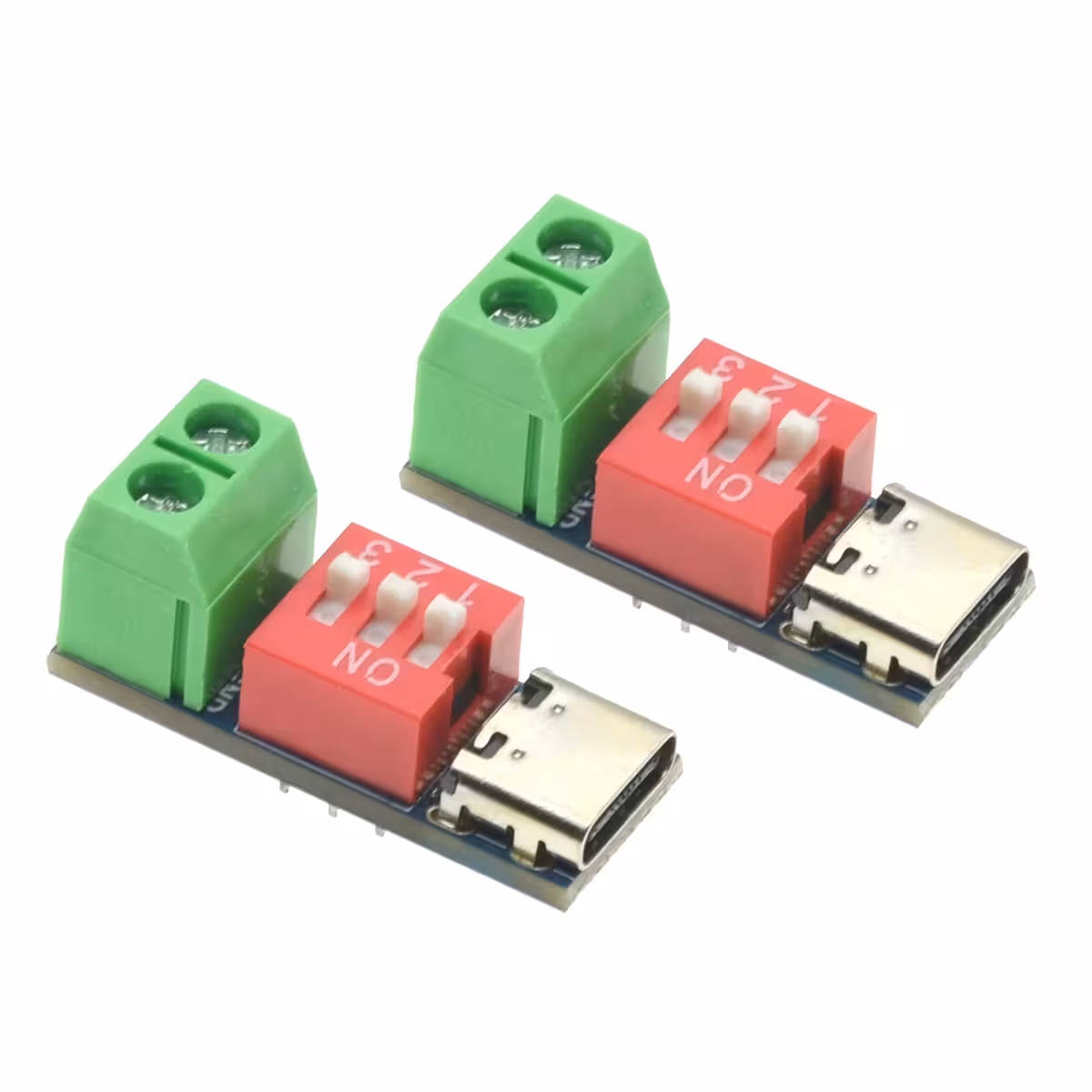

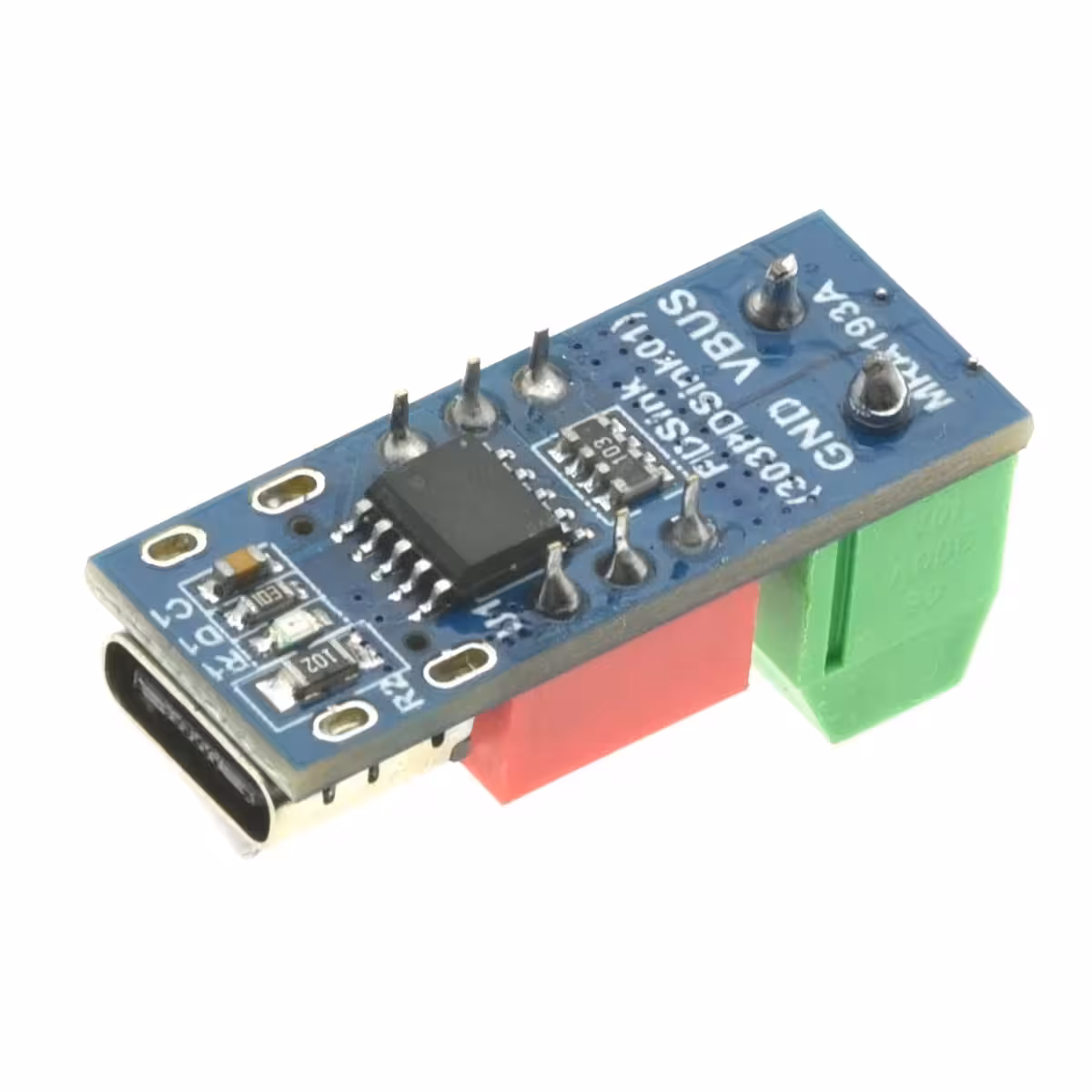

Il modulo agisce come un PD decoy trigger: simula un dispositivo consumatore e negozia con la sorgente USB-C la tensione configurata tramite il DIP switch, senza alcun intervento software. La tensione di ingresso supportata varia da 4V a 22V, mentre l’uscita rimane stabile sul valore selezionato, purché l’alimentatore sia in grado di erogare la corrente richiesta. Per utilizzi vicini ai 100W, assicurati che il caricabatterie sia certificato e che il modulo sia posizionato in un ambiente ben ventilato.
| Parametro | Valore / Dettaglio |
|---|---|
| Tensione di ingresso | 4V – 22V |
| Tensione di uscita | 5V, 9V, 12V, 15V, 20V (selezionabile tramite DIP switch) |
| Potenza massima supportata | Fino a 100W (dipendente dalla sorgente) |
| Interfaccia | USB Type-C PD |
| Protocolli supportati | PD3.0, PD2.0, QC, BC1.2 |
| Tipo di selettore | DIP switch |
| Rilevamento polarità | Automatico (reversibile) |
| Protezioni integrate | Sovratensione, surriscaldamento |
| Dimensioni modulo | 11 × 28 mm |
| Quantità nel set | 2 × modulo trigger Type-C PD QC |
Istruzioni per l’uso

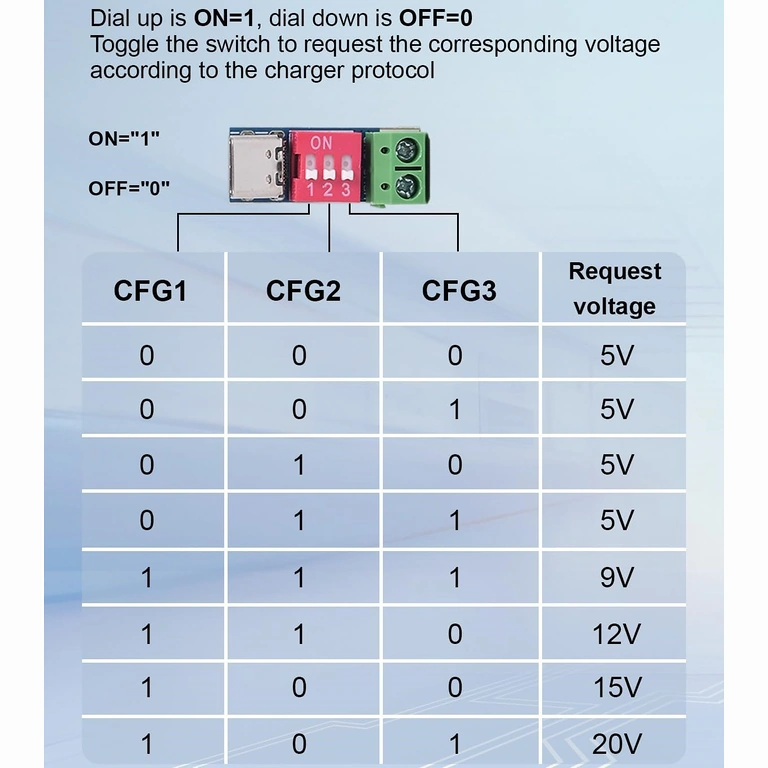

- Consulta la tabella di configurazione del DIP switch presente sulla documentazione o serigrafata direttamente sul PCB per associare le posizioni degli switch alla tensione desiderata.
- Con il modulo scollegato da qualsiasi sorgente, imposta il DIP switch nella posizione corrispondente alla tensione desiderata (5V, 9V, 12V, 15V o 20V).
- Collega il modulo a un caricabatterie USB Type-C compatibile PD/QC con potenza adeguata alla tua applicazione.
- Misura la tensione di uscita con un multimetro prima di collegare il carico, per verificare che la negoziazione sia avvenuta correttamente.
- Collega il carico ai pin di uscita e verifica il corretto funzionamento.
Contenuto della confezione
- 2 × Modulo Trigger USB Type-C PD QC 100W con DIP switch
Domande Frequenti
Il modulo funziona con qualsiasi caricabatterie USB-C?
No. È necessario un caricabatterie che supporti almeno uno dei protocolli PD3.0, PD2.0, QC o BC1.2. Un caricabatterie standard da 5V non PD erogherà solo 5V, indipendentemente dall’impostazione del DIP switch.
Posso alimentare un laptop o un dispositivo da 65W–100W con questo modulo?
Sì, a condizione che l’alimentatore USB-C supporti la potenza necessaria e il protocollo PD corretto. Il modulo gestisce teoricamente fino a 100W, ma le prestazioni reali dipendono esclusivamente dalla capacità del tuo caricabatterie.
Serve un software o un programmatore per impostare la tensione?
No. Tutto avviene a livello hardware tramite la posizione dei DIP switch. Non sono necessari firmware, cavi di programmazione o app.
Cosa succede se il caricabatterie non supporta la tensione selezionata?
Il modulo negozierà la tensione disponibile più vicina tra quelle offerte dalla sorgente. Per questo motivo è fondamentale misurare l’uscita con un multimetro prima di collegare qualsiasi circuito.
È necessario un dissipatore di calore per potenze elevate?
In caso di carichi vicini ai 100W, assicurati che ci sia una ventilazione adeguata attorno al modulo. La protezione da surriscaldamento integrata interverrà in caso di necessità, ma una buona gestione termica prolungherà significativamente la vita utile del componente.
