Tester LCR-T7 ESR – Lo strumento automatico per identificare ogni componente elettronico in pochi secondi
Hai tra le mani un componente di cui non conosci le specifiche? O vuoi verificare rapidamente se un condensatore elettrolitico è ancora efficiente? Il tester LCR-T7 risolve ogni dubbio senza bisogno di configurazioni complesse: basta collegare il componente, premere un tasto e leggere i risultati sul display TFT a colori.
Nota: NON collegare mai condensatori carichi. Assicurati che tutti i componenti siano completamente scarichi prima di procedere al test per evitare danni al dispositivo. Ricarica la batteria quando la tensione scende sotto i 3V.
Perché scegliere il modello LCR-T7? (Vantaggi principali):
- Rilevamento automatico senza impostazioni — inserisci il componente in uno dei 3 morsetti e il tester identificherà autonomamente se si tratta di un transistor, condensatore, resistenza, diodo o induttore.
- Misurazione ESR in tempo reale — il valore della resistenza serie equivalente ti permette di capire immediatamente se un condensatore elettrolitico è ancora funzionante o se è usurato, senza strumenti aggiuntivi.
- Compatibilità estesa — supporta NPN/PNP, MOSFET canale N/P, IGBT, JFET, triac, diodi Zener fino a 30V, condensatori da 25pF a 100mF e resistenze da 0.01Ω a 50MΩ.

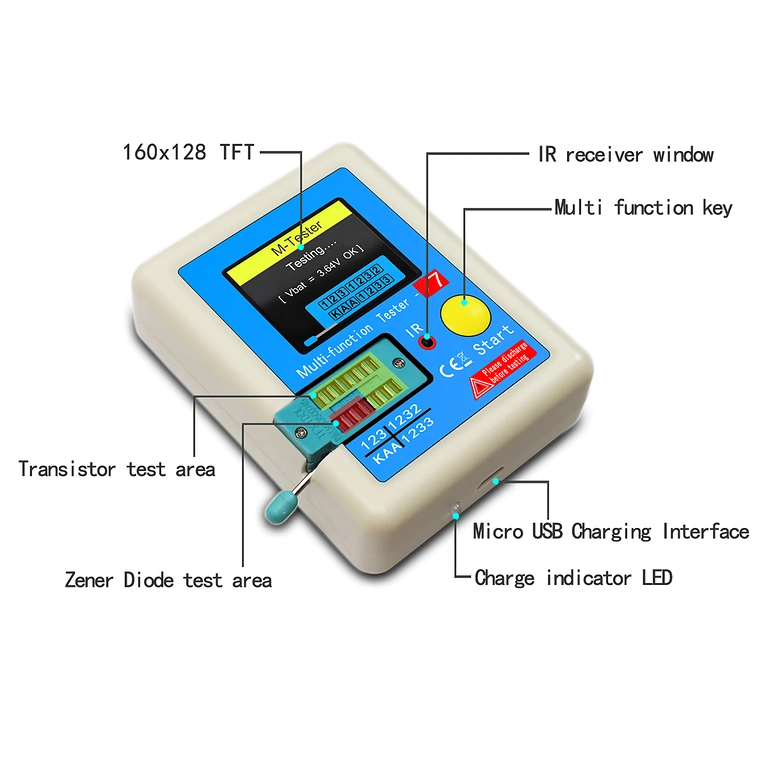

- Display TFT a colori 160×128 — visualizza lo schema del simbolo del componente e tutti i parametri rilevanti, fornendo una lettura chiara e dettagliata.

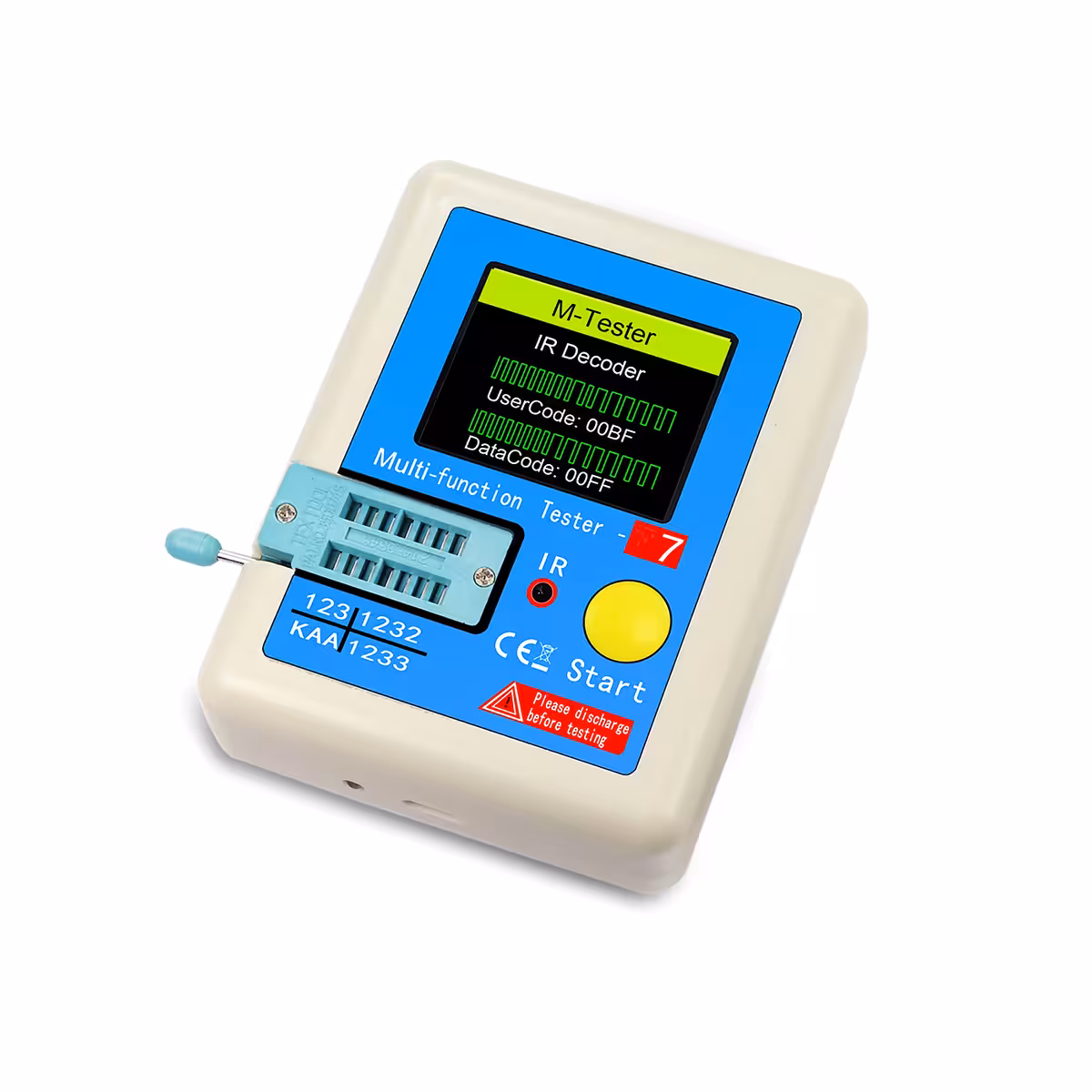

- Decodifica IR per telecomandi — analizza i segnali a infrarossi di TV ed elettrodomestici, una funzione indispensabile in ogni laboratorio di riparazione.
- Alimentazione ricaricabile micro-USB — addio alle pile AAA; si ricarica comodamente tramite qualsiasi porta USB da 5V, inclusa quella del PC.
- Autocalibrazione ad ogni avvio — garantisce misurazioni precise e affidabili, indipendentemente dalla temperatura o dalle condizioni di lavoro.
- Spegnimento automatico — si disattiva da solo quando non è in uso per preservare la durata della batteria.
Dettagli e Prestazioni
Ad ogni accensione, l’LCR-T7 esegue una procedura di autocalibrazione interna, assicurando risultati riproducibili e precisi in ogni sessione di lavoro. La gamma di misurazione dei condensatori spazia dai 25pF (piccoli condensatori ceramici) fino ai 100mF (condensatori elettrolitici di potenza), con visualizzazione simultanea di capacità ed ESR. L’induttanza viene misurata tra 0.01mH e 20H, ideale per bobine di filtro e piccoli trasformatori. La funzione di decodifica IR completa il profilo di questo strumento, rendendolo un tester universale indispensabile per l’elettronica.
| Parametro | Valore / Dettaglio |
|---|---|
| Modello | LCR-T7 |
| Display | TFT a colori 160 × 128 pixel |
| Alimentazione | Batteria Li-Ion ricaricabile (micro-USB, 5V) |
| Misurazione condensatori | 25pF – 100mF |
| Misurazione ESR | Sì (visualizzato insieme alla capacità) |
| Misurazione resistenza | 0.01Ω – 50MΩ |
| Misurazione induttanza | 0.01mH – 20H |
| Diodi Zener | Tensione di breakdown fino a 30V |
| Componenti rilevati | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diodi, diodi Zener, condensatori, resistenze, induttori |
| Funzione IR | Decodifica segnali telecomandi a infrarossi |
| Autocalibrazione | Sì, ad ogni avvio |
| Spegnimento automatico | Sì |

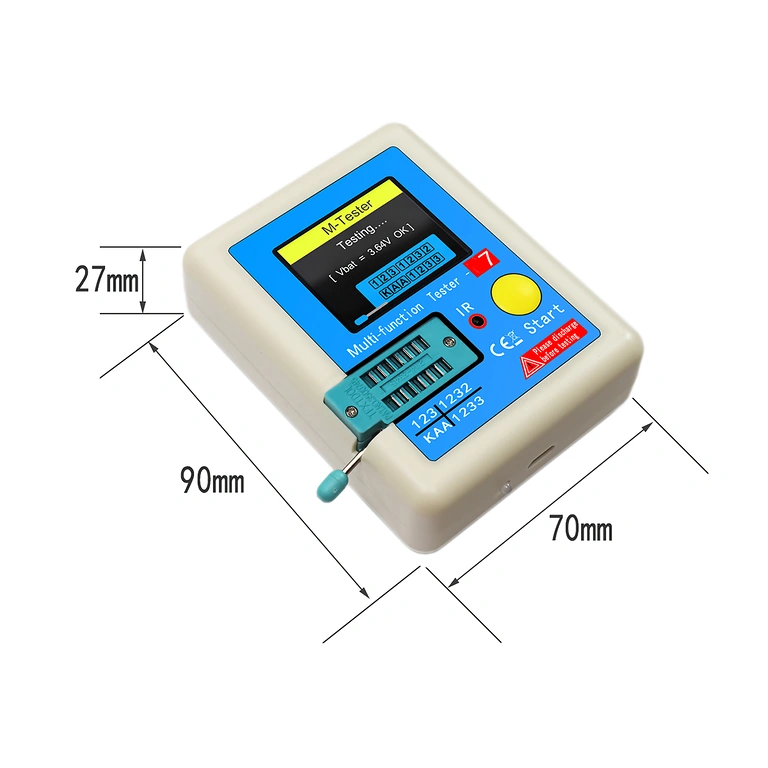

| Dimensioni | 90 × 70 × 27 mm |
| Peso | 84 g |

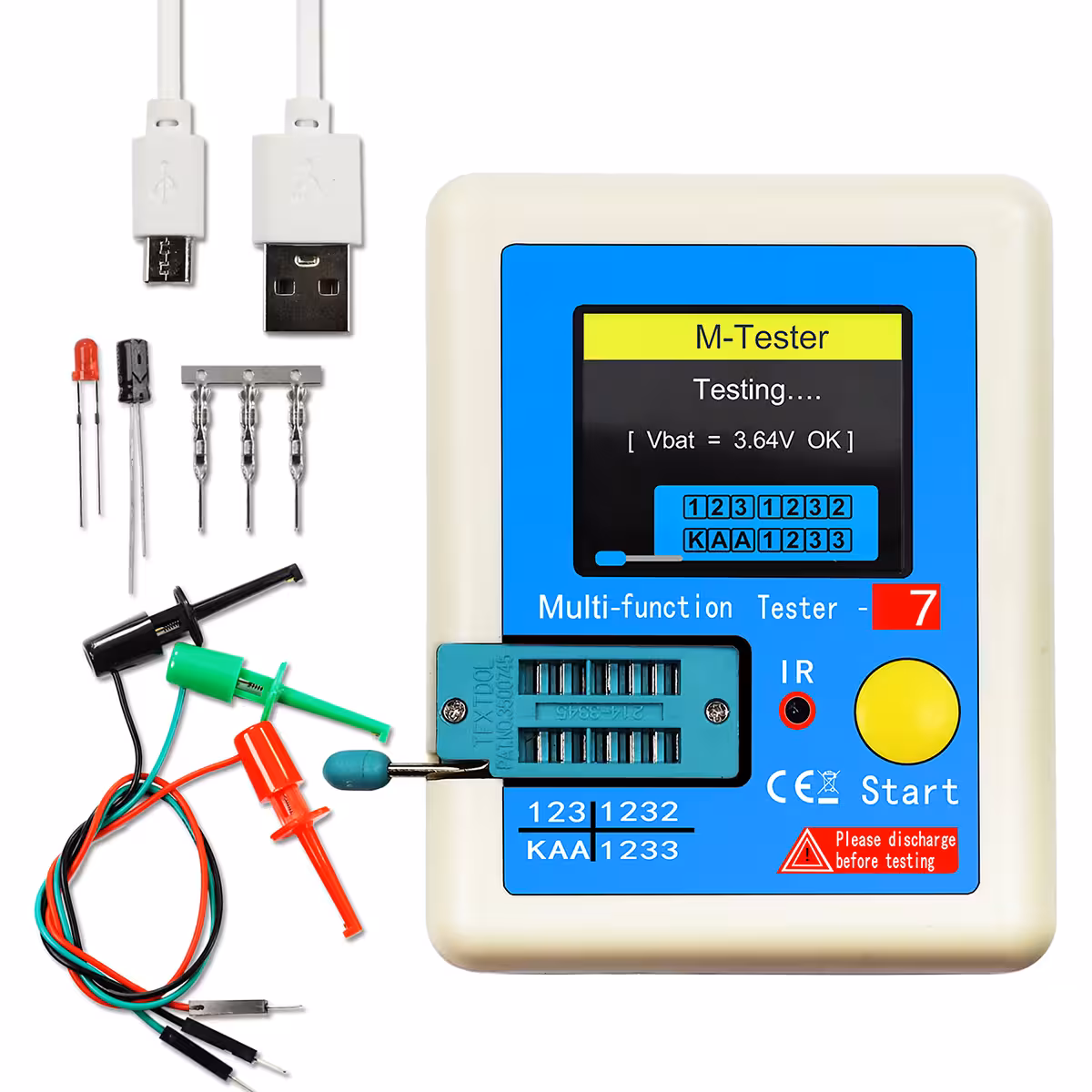

Contenuto della confezione
- 1 × Tester per componenti elettronici LCR-T7
- 1 × Set di componenti elettronici per test
- 1 × Cavo di ricarica micro-USB
- 3 × Morsetti di test
Domande Frequenti
L’LCR-T7 può misurare l’ESR dei condensatori elettrolitici?
Certamente. Visualizza il valore ESR insieme alla capacità, fornendoti l’informazione necessaria per capire se un condensatore su una scheda madre o un alimentatore è ancora efficiente o va sostituito.
Devo rimuovere il componente dal circuito prima del test?
Sì, è sempre consigliabile testare i componenti fuori circuito. La presenza di altri elementi in parallelo può influenzare la misurazione e fornire risultati errati.
Quali tipi di transistor identifica automaticamente?

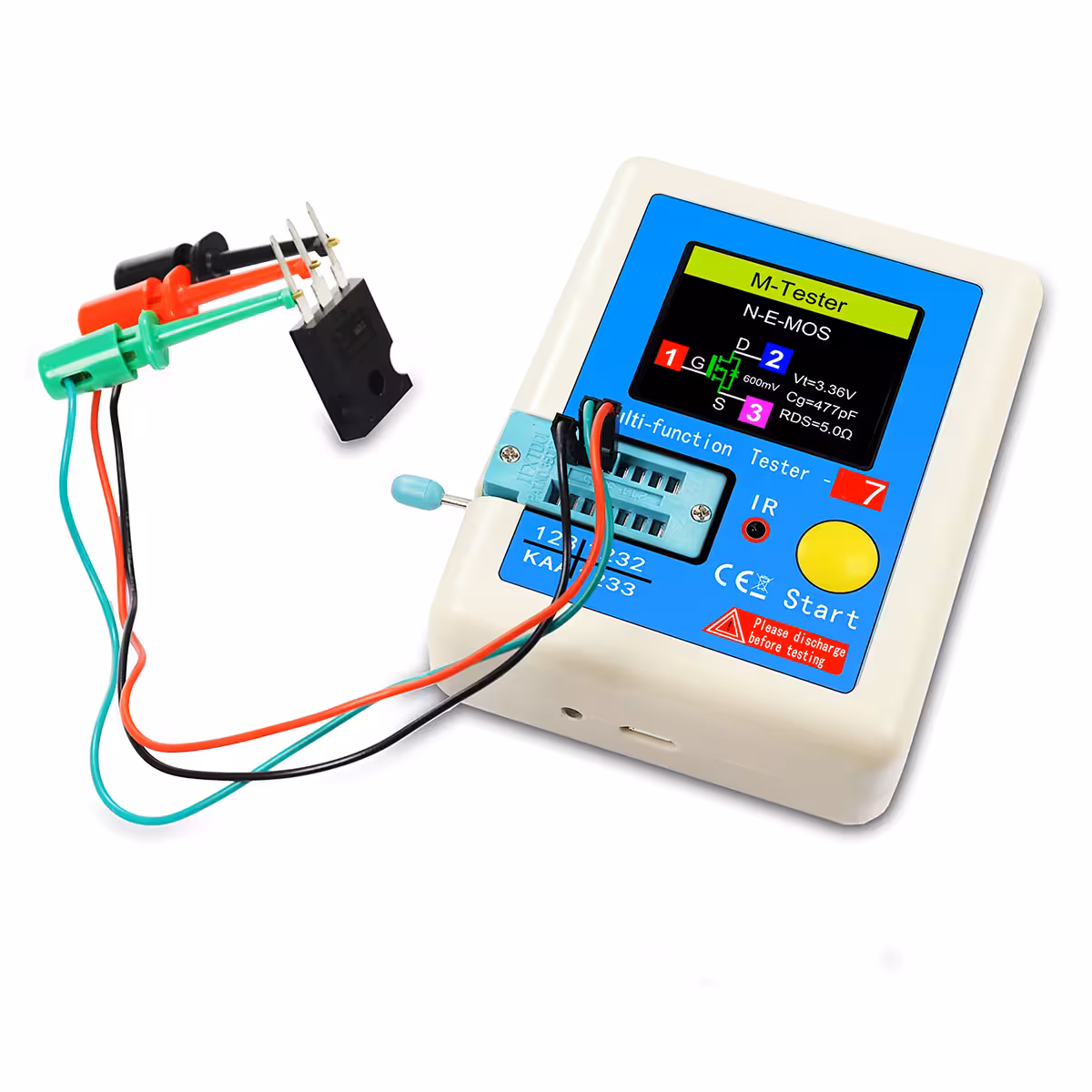

Identifica transistor bipolari NPN e PNP, MOSFET a canale N e P, IGBT, JFET e triac. Mostra inoltre la piedinatura (base, collettore, emettitore o gate, drain, source) e i parametri principali.
La funzione IR è compatibile con tutti i telecomandi?
Funziona con i protocolli IR standard utilizzati nella maggior parte dei telecomandi TV ed elettrodomestici. La compatibilità potrebbe variare per protocolli proprietari o meno comuni.
